ماژول اینورتر 150 وات 12 ولت DC به AC | خروجی تا 220 ولت
ویژگی های محصول
- ماژول اینورتر 150 وات 12 ولت برای تبدیل DC 12V به ولتاژ AC تا حدود 220V
- دارای چند خروجی از جمله حدود 110V، 175V، 200V و 220V
- حداکثر توان اعلامی 150W با جریان بیباری حدود 50mA
- خروجی موج مربعی با فرکانس حدود 20kHz؛ مناسب بارهای غیرسلفی سازگار
- فاقد حفاظت اتصال کوتاه و اضافهبار؛ برای موتور، فن و ترانس مناسب نیست
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
قیمت اصلی: 13,800,000 ریال بود.13,660,000 ریالقیمت فعلی: 13,660,000 ریال.
کاربران این محصولات را هم دیدهاند
ماژول اینورتر 150 وات 12 ولت DC به AC | خروجی تا 220 ولت
احتمالاً قطعیهای مکرر برق برای شما هم به یکی از دغدغههای روزمره تبدیل شده؛ مخصوصاً زمانی که میخواهید یک وسیله ضروری را برای مدتی روشن نگه دارید. ماژول اینورتر 150 وات 12 ولت میتواند در چنین شرایطی به شما کمک کند تا با استفاده از یک باتری 12 ولت، بعضی از وسایل برقی کممصرف و سازگار را حتی در نبود برق شهری روشن نگه دارید.
ماژول اینورتر 150 وات ولتاژ 12 ولت DC باتری را به ولتاژهای AC بالاتر مانند 110، 175، 200 و 220 ولت تبدیل میکند و حداکثر توان اعلامی آن 150 وات است؛ بنابراین برای پروژههای برق اضطراری کوچک، کاربردهای الکترونیکی و راهاندازی برخی وسایل کممصرف میتواند گزینهای کاربردی و اقتصادی باشد.
قبل از خرید این نکته را بدانید
اگر دنبال یک اینورتر هستید که هر وسیله 220 ولتی را مثل برق منزل روشن کند، این ماژول مناسب آن کاربرد نیست. خروجی فرکانسبالا و موج مربعی آن برای موتور، فن، ترانس و بارهای سلفی مناسب نیست.
12V DC
150W Max
≈ 20kHz
Square Wave
ماژول اینورتر 150 وات به زبان ساده چه کاری انجام میدهد؟

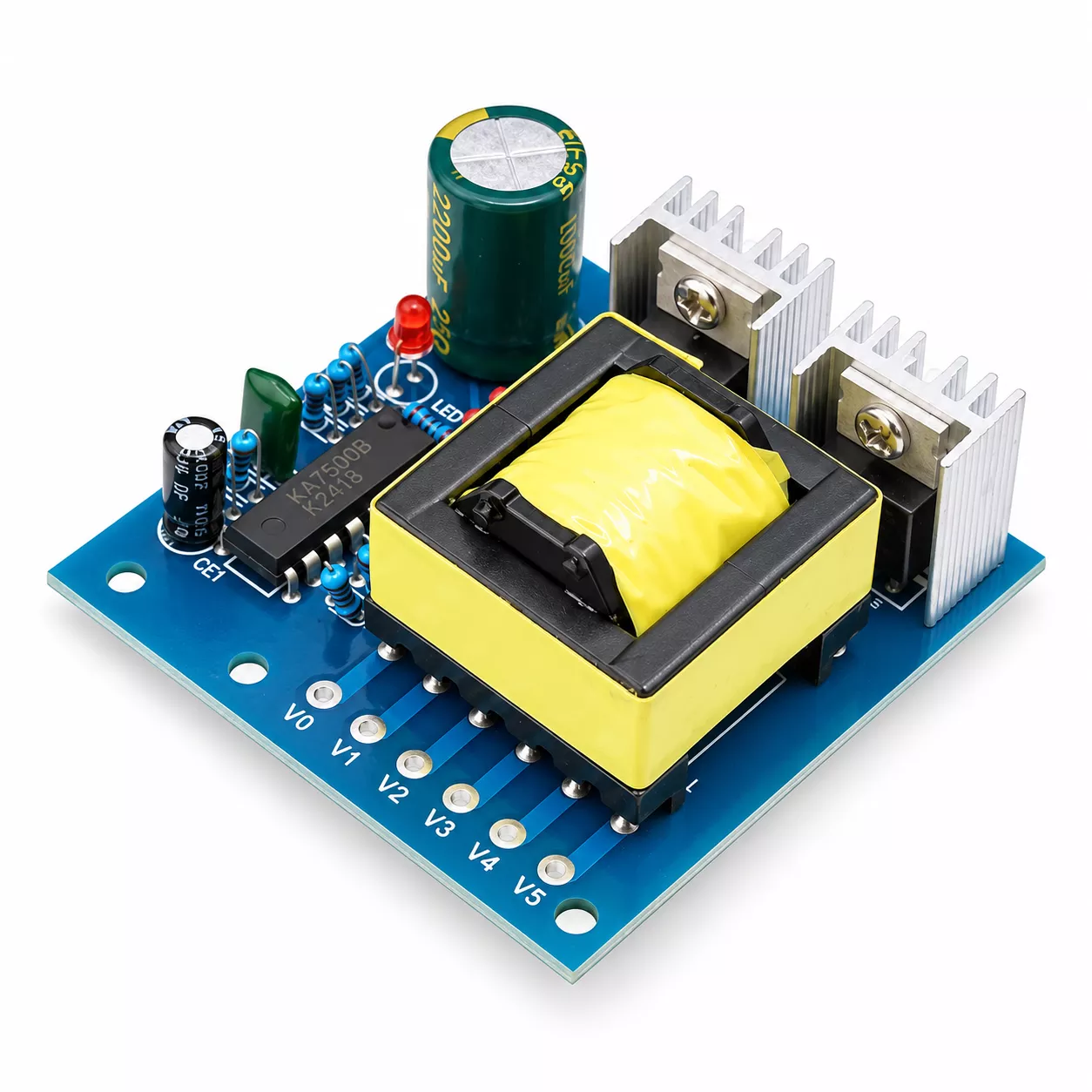

اگر یک باتری یا منبع تغذیه 12 ولت دارید و پروژه شما به ولتاژ AC بالاتر نیاز دارد، این ماژول میتواند ولتاژ 12V DC را به چند سطح ولتاژ AC تبدیل کند. روی خروجی برد چند ترمینال وجود دارد و بسته به اینکه از کدام دو ترمینال استفاده کنید، ولتاژ متفاوتی در اختیار خواهید داشت.

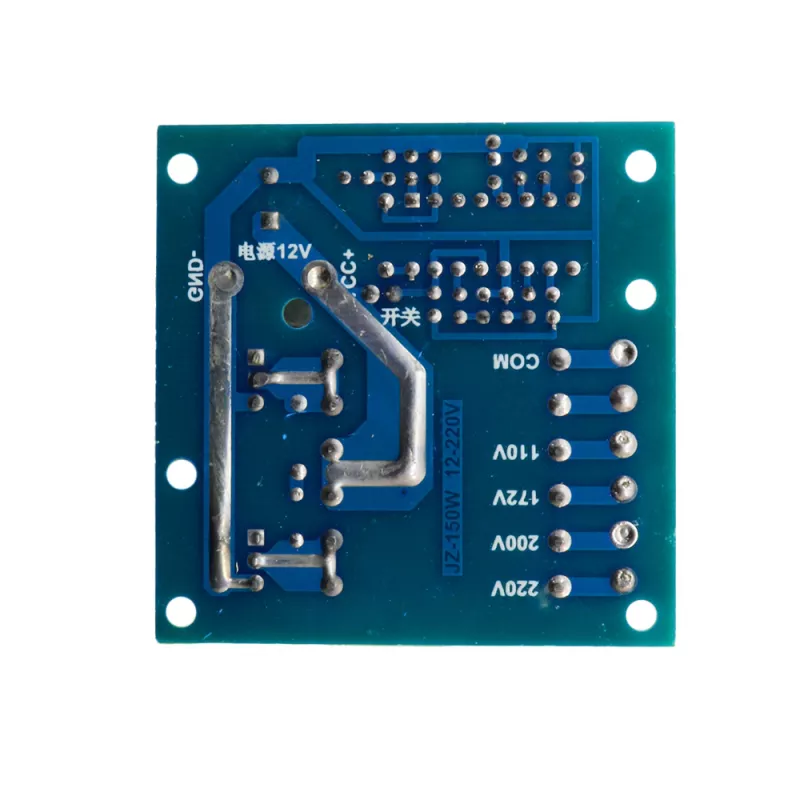

ولتاژهای خروجی ماژول اینورتر 150 وات
| ترمینالها | ولتاژ تقریبی |
| V0 تا V2 | 110V AC |
| V0 تا V3 | 175V AC |
| V0 تا V4 | 200V AC |
| V0 تا V5 | 220V AC |
| V5 تا V4 | 20V AC |
| V5 تا V3 | 45V AC |
| V5 تا V2 | 110V AC |
| V4 تا V3 | 28V AC |
| V4 تا V2 | 90V AC |
| V3 تا V2 | 62V AC |
این مقادیر تقریبی هستند و ولتاژ واقعی میتواند با بار، ولتاژ ورودی و شرایط کاری تغییر کند.
ماژول اینورتر 150 وات برای چه مصارفی مناسبتر است؟
- برخی لامپها و LEDهای دارای مدار ورودی سازگار
- هویه و بارهای مقاومتی کمتوان
- برخی شارژرها و منابع تغذیه سوئیچینگ سازگار
- پروژههای DIY و آزمایشهای تبدیل DC به AC
- مدارهایی که مشخصاً با موج مربعی فرکانس بالا سازگار هستند
ماژول اینورتر 150 وات برای چه وسایلی مناسب نیست؟
- موتورهای AC
- فنهای AC
- ترانسفورماتورها
- بارهای دارای خاصیت سلفی زیاد
- تجهیزاتی که به موج سینوسی 50Hz واقعی نیاز دارند
عبارت «220 ولت خروجی» به معنی معادل بودن کامل خروجی این برد با برق 220V شهری نیست.
برای مصرفهای کم توان کدام خروجی بهتر است؟
طبق توضیحات سازنده، برای برخی بارهای کوچک مانند چراغ LED، شارژر یا تجهیزات الکترونیکی سازگار، بهتر است ابتدا خروجیهای پایینتر مانند حدود 110V یا 175V بررسی شوند و فقط در صورت نیاز از خروجی بالاتر استفاده شود.

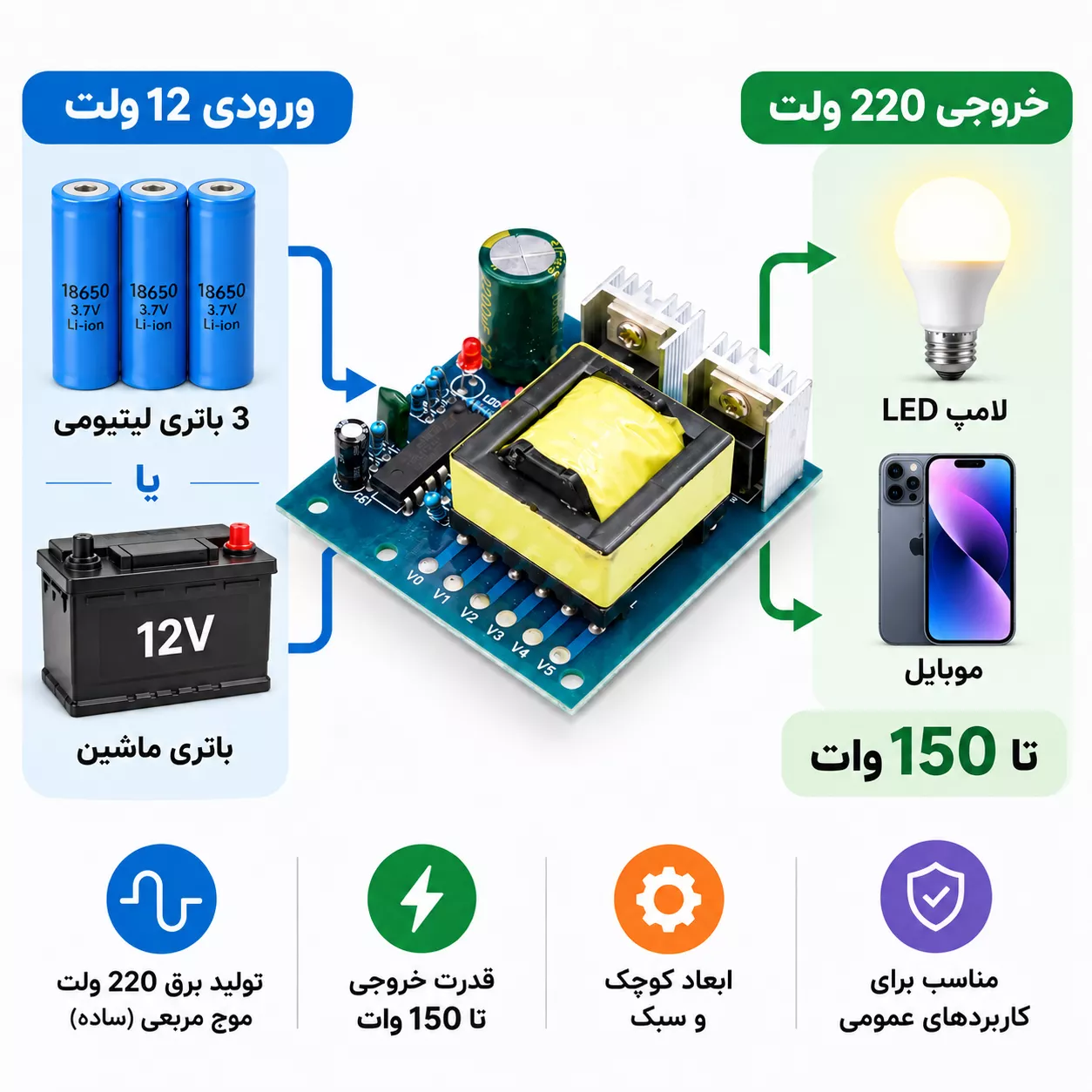

برای راهاندازی ماژول اینورتر 150 وات از چه باتریای استفاده کنیم؟
برای استفاده از این ماژول به یک منبع حدود 12 ولت با توان جریاندهی مناسب نیاز دارید. خوشبختانه چند انتخاب مختلف دارید و حتی در بعضی مواقع میتوانید از باتریهای قدیمی خودرو یا موتور که دیگر برای استارت مناسب نیستند نیز استفاده کنید.
🔋 استفاده از باتری لیتیوم یون 18650
اگر میخواهید یک منبع کوچک و قابل حمل بسازید، یکی از بهترین انتخابها استفاده از باتریهای لیتیوم یون 18650 به صورت پک 3 سل (3S) است. سه سل لیتیوم یون که به صورت سری متصل شوند، در حالت شارژ کامل حدود 12.6 ولت تولید میکنند و برای ورودی این اینورتر مناسب هستند.
برای ساخت پک حتماً باید از برد محافظ BMS استفاده شود تا باتریها در برابر شارژ بیش از حد، تخلیه بیش از حد و جریان بالا محافظت شوند.
برای مصرفهای سبک و متوسط:
میتوانید از BMS سه سل 20 آمپر استفاده کنید.🔋 مشاهده و خرید BMS سه سل 20 آمپر
برای پکهای بزرگتر و جریان بالاتر:
BMS سه سل 40 آمپر انتخاب مناسبتری است.🔋 مشاهده و خرید BMS سه سل 40 آمپر
بهتر است برای اینورتر فقط به سه عدد سلول اکتفا نکنید. برای زمان کار بیشتر و جریاندهی بهتر میتوانید پکهایی مانند 3S2P، 3S3P یا 3S4P بسازید؛ یعنی برای مثال 6، 9 یا 12 عدد باتری 18650 استفاده کنید.
🔌 آیا میتوان از ماژول UPS مدل LX-2BUPS استفاده کرد؟
اگر میخواهید با باتریهای لیتیومی یک منبع 12 ولت آماده داشته باشید، میتوانید از ماژول UPS مدل LX-2BUPS استفاده کنید.
این ماژول با باتری لیتیومی کار میکند و خروجی 12 ولت در اختیار شما قرار میدهد؛ اما حداکثر خروجی آن حدود 3 آمپر است.
بنابراین این گزینه برای استفاده از تمام توان 150 وات اینورتر مناسب نیست و بیشتر برای مصرفهای کمتوان کاربرد دارد.⚡ مشاهده و خرید ماژول UPS مدل LX-2BUPS
🚗 باتری ماشین هم قابل استفاده است؟
بله. باتری 12 ولت خودرو یکی از سادهترین گزینهها برای راهاندازی اینورتر است و به دلیل توان جریاندهی بالا برای این کاربرد مناسب است.
حتی اگر یک باتری قدیمی خودرو دارید که دیگر توان کافی برای استارت زدن ماشین را ندارد، در صورتی که هنوز شارژ را نگه دارد و افت ولتاژ شدیدی نداشته باشد، میتوانید از آن برای روشن کردن وسایل کممصرف با این اینورتر استفاده کنید.
البته باتری فرسوده ظرفیت اولیه خود را ندارد؛ بنابراین مدت زمانی که میتواند وسیله شما را روشن نگه دارد کمتر از یک باتری سالم و نو خواهد بود.
🏍️ باتری موتورسیکلت چطور؟
باتریهای 12 ولت موتورسیکلت نیز قابل استفاده هستند. اگر باتری موتور شما ضعیف شده و دیگر برای استارت مناسب نیست ولی هنوز شارژ را نگه میدارد، میتوانید برای پروژههای کممصرف از آن استفاده کنید.
فقط به دلیل ظرفیت کمتر باتری موتورسیکلت نسبت به باتری خودرو، مدت زمان روشن ماندن وسیله نیز معمولاً کمتر خواهد بود.
⚠️ درباره پک لیتیوم یون 4 سل
BMS چهار سل 40 آمپر برای ساخت پک باتری لیتیوم یون 4S استفاده میشود؛ اما پک 4 سل لیتیوم یون را نباید مستقیماً به این اینورتر متصل کنید.
دلیل آن این است که چهار باتری لیتیومی سری در حالت شارژ کامل حدود 16.8 ولت تولید میکنند که برای ورودی 12 ولتی این اینورتر زیاد است.
اگر قصد استفاده از پک 4S را دارید، باید ابتدا با یک مبدل کاهنده مناسب، ولتاژ را به حدود 12 ولت کاهش دهید.🔋 مشاهده BMS چهار سل 40 آمپر
خلاصه انتخاب باتری:
- ✅ باتری خودرو 12 ولت: مناسب
- ✅ باتری موتورسیکلت 12 ولت: مناسب برای مصرفهای سبکتر
- ✅ پک لیتیوم یون 3S + BMS 20A یا 40A: گزینه مناسب و قابل حمل
- ✅ باتری قدیمی خودرو یا موتور: اگر هنوز شارژ نگه میدارد قابل استفاده است
- ⚠️ ماژول UPS مدل LX-2BUPS: فقط برای مصرفهای کمتوان
- ❌ پک لیتیوم یون 4S با ولتاژ 16.8V: مستقیم به اینورتر متصل نشود
توان 150 وات یعنی چه؟
عدد 150 وات حداکثر توان اعلامی ماژول اینورتر 150 وات است. یعنی مجموع توان وسایلی که به اینورتر متصل میکنید نباید بیشتر از توان قابل تحمل آن باشد.
برای اینکه این عدد برایتان قابلفهمتر باشد، چند مثال ساده را ببینید:
- 💡 یک لامپ 100 وات + یک لامپ 40 وات = حدود 140 وات
- 🔧 یک هویه 60 وات + یک لامپ 60 وات = حدود 120 وات
- 💡 5 عدد لامپ LED بیست وات = حدود 100 وات
- 🔧 یک هویه 80 وات + دو لامپ LED بیست وات = حدود 120 وات
- 💡 10 عدد لامپ LED ده وات = حدود 100 وات
پس مثلاً اگر چند وسیله را همزمان استفاده میکنید، باید توان آنها را با هم جمع کنید. اگر مجموع مصرف به حدود 100 تا 150 وات نزدیک شود، برد تحت فشار بیشتری قرار میگیرد.
برای استفاده طولانیمدت بهتر است اینورتر دائماً روی حداکثر توان کار نکند. اگر مصرف شما بیشتر از حدود 100 وات است، استفاده از هیتسینک و خنککاری مناسب توصیه میشود.
همچنین باتری یا منبع 12 ولت باید بتواند جریان کافی در اختیار اینورتر قرار دهد؛ هرچه توان مصرفی بیشتر باشد، جریان بیشتری هم از باتری کشیده میشود.
مثالهای بالا فقط برای این است که راحتتر متوجه شوید 150 وات یعنی چه. هر وسیلهای که مصرف آن کمتر از 150 وات باشد لزوماً برای این اینورتر مناسب نیست؛ چون خروجی این برد دقیقاً مثل برق شهری نیست. قبل از اتصال هر وسیله، باید سازگاری آن با خروجی اینورتر بررسی شود.
مشخصات فنی ماژول اینورتر 150 وات
| مشخصه | مقدار |
| ورودی | 12V DC |
| توان حداکثر اعلامی | 150W |
| شکل موج خروجی | موج مربعی فرکانس بالا |
| فرکانس خروجی | حدود 20kHz |
| جریان بیباری | حدود 50mA |
| حفاظت اتصال کوتاه | ندارد |
| حفاظت اضافهبار | ندارد |

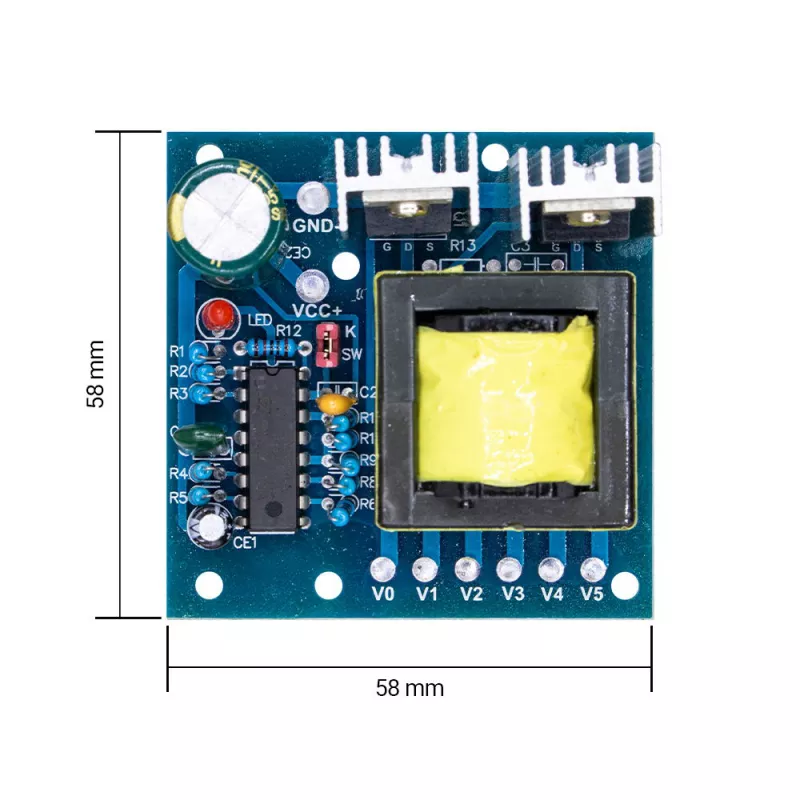

| ابعاد برد | حدود 58 × 58 میلیمتر |
نکات مهم و ایمنی
- پلاریته ورودی 12V را هرگز برعکس متصل نکنید.
- خروجی را اتصال کوتاه نکنید.
- از اضافهبار کردن ماژول خودداری کنید؛ مدار حفاظت داخلی اعلام نشده است.
- برای توانهای بالا سیم ورودی 12V باید متناسب با جریان انتخاب شود.
- در استفاده طولانی با بار بالاتر از حدود 100W به خنککاری توجه کنید.
- ولتاژ خروجی میتواند خطرناک باشد؛ هنگام روشن بودن برد به قسمت خروجی دست نزنید.
- ولتاژ اندازهگیریشده در حالت بیباری ممکن است بیشتر از مقدار واقعی زیر بار نمایش داده شود.
سوالات متداول درباره ماژول اینورتر 150 وات
آیا ماژول اینورتر 150 وات 12 ولت را به 220 ولت تبدیل میکند؟
بله، یکی از خروجیهای آن حدود 220V AC است، اما شکل موج آن مربعی و فرکانس حدود 20kHz است و معادل برق شهری 50Hz سینوسی نیست.
آیا میتوان با ماژول اینورتر 150 وات موتور یا فن 220 ولت را روشن کرد؟
خیر، طبق مشخصات این ماژول برای بارهای سلفی مانند موتور، فن و ترانس مناسب نیست.
آیا خروجی ماژول اینورتر 150 وات دقیقاً 220 ولت است؟
خیر، ولتاژ به شرایط بار و ورودی وابسته است و مقادیر خروجی اعلامشده تقریبی هستند.
آیا ماژول اینورتر 150 وات برد محافظ اتصال کوتاه دارد؟
خیر. طبق مشخصات محصول، حفاظت اتصال کوتاه و اضافهبار برای آن در نظر گرفته نشده است.
برای بار بالای 100 وات چه کاری لازم است؟
برای کار طولانی با توان بالا باید خنککاری ماژول تقویت شود و منبع 12 ولت نیز توان تأمین جریان موردنیاز را داشته باشد.
خرید ماژول اینورتر 150 وات
احتمالاً قطعی برق برای شما هم دردسر شده؛ مخصوصاً وقتی میخواهید بعضی از وسایل ضروری برای مدتی روشن بمانند. ماژول اینورتر 150 وات 12 ولت به شما کمک میکند تا با استفاده از یک باتری 12 ولت، بعضی از وسایل برقی کممصرف را در زمان قطع برق روشن نگه دارید. این ماژول برق 12 ولت باتری را به ولتاژهای بالاتر مثل 110، 175، 200 و 220 ولت تبدیل میکند و میتواند برای وسایل سازگار با مصرف پایین استفاده شود.
اسناد فنی محصول
در حال حاضر سند فنی برای این محصول ثبت نشده است.
10 دیدگاه برای ماژول اینورتر 150 وات 12 ولت DC به AC | خروجی تا 220 ولت
برای ثبت نقد و بررسی وارد حساب کاربری خود شوید.
مهدی –
برای کسی که تازه با اینورتر آشنا شده خیلی جالبه که با ورودی 12 ولت میشه ولتاژ AC تا حدود 220 ولت تولید کرد. فقط باید حواسمون باشه 150 وات سقف توان ماژوله و بهتره همیشه دستگاهی با مصرف کمتر از توان نامی بهش وصل بشه.
امیرحسین –
نکته مهم اینه که برای گرفتن توان بالا، سمت 12 ولت جریان زیادی لازم داره. مثلاً نزدیک 150 وات، باتری و سیم ورودی باید توان عبور جریان مناسب رو داشته باشن. برای پروژههای برق اضطراری کوچک گزینه خیلی کاربردیه.
محمدرضا –
برای پروژهای که بخوای از باتری 12 ولت برق AC داشته باشی کاربردیه. مثلاً میشه برای لامپ، شارژر موبایل و مصرفکنندههای کممصرف ازش استفاده کرد. فقط قبل از اتصال باید توان وسیله رو بررسی کرد که از توان اینورتر بیشتر نباشه.
رضا –
اگر کسی قصد استفاده با باتری لیتیومی داره باید بدونه فقط وصل کردن چند باتری کافی نیست؛ پک باید ولتاژ و جریان مناسب داشته باشه و حتماً از BMS مناسب استفاده بشه. اینورتر در توان بالا از باتری جریان قابل توجهی میکشه.
حسین –
این ماژول برای درک عملی تبدیل DC به AC هم خیلی خوبه. ورودی 12 ولت DC میگیره و در خروجی ولتاژ AC بالاتر ایجاد میکنه. برای دانشجوها و افرادی که پروژههای برق و الکترونیک انجام میدن محصول جذابیه.
