ماژول نمایشگر سطح شارژ و ولتاژ باتری 12 تا 72 ولت | ولت متر خودرو با پتانسیومتر
ویژگی های محصول
- ماژول نمایشگر سطح شارژ باتری 12 تا 72 ولت
- مناسب باتریهای 12V، 24V، 36V و سیستمهای ولتاژ بالاتر تا محدوده اعلامی 72V
- کاربردی برای خودروهای سبک 12 ولت، خودروهای سنگین 24 ولت، UPS و سیستمهای باتری سازگار
- دارای نمایشگر 8 مرحلهای سطح شارژ و ولتمتر دیجیتال قرمز با دقت اعلامی حدود ±1%
- مجهز به پتانسیومتر تنظیم ولتاژ؛ مناسب بررسی ولتاژ باتری و کنترل عملکرد سیستم شارژ
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
2,159,000 ریال
کاربران این محصولات را هم دیدهاند
ماژول نمایشگر سطح شارژ و ولتاژ باتری 12 تا 72 ولت | ولت متر خودرو با پتانسیومتر

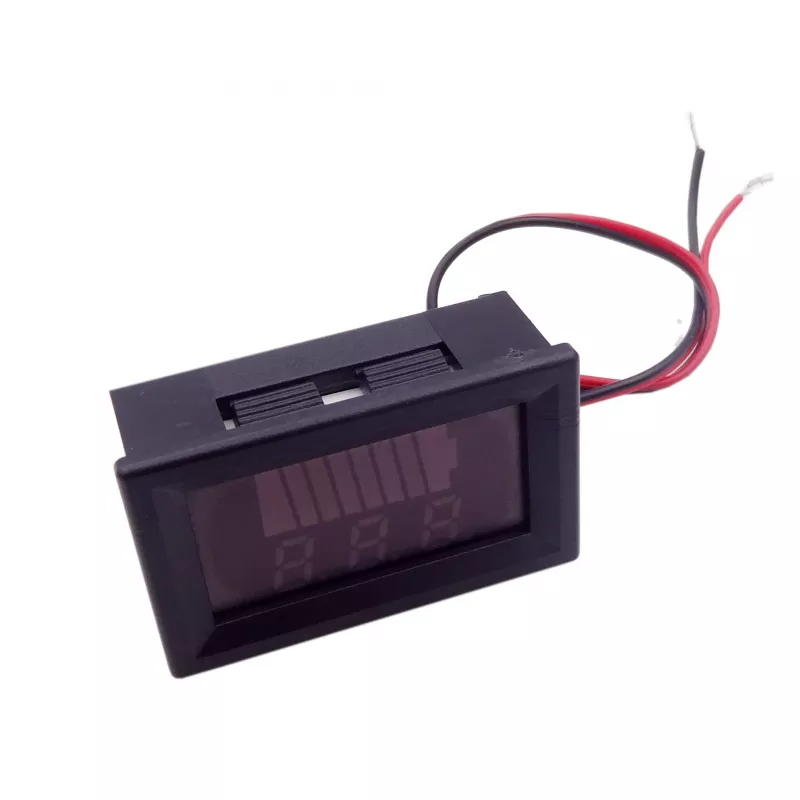

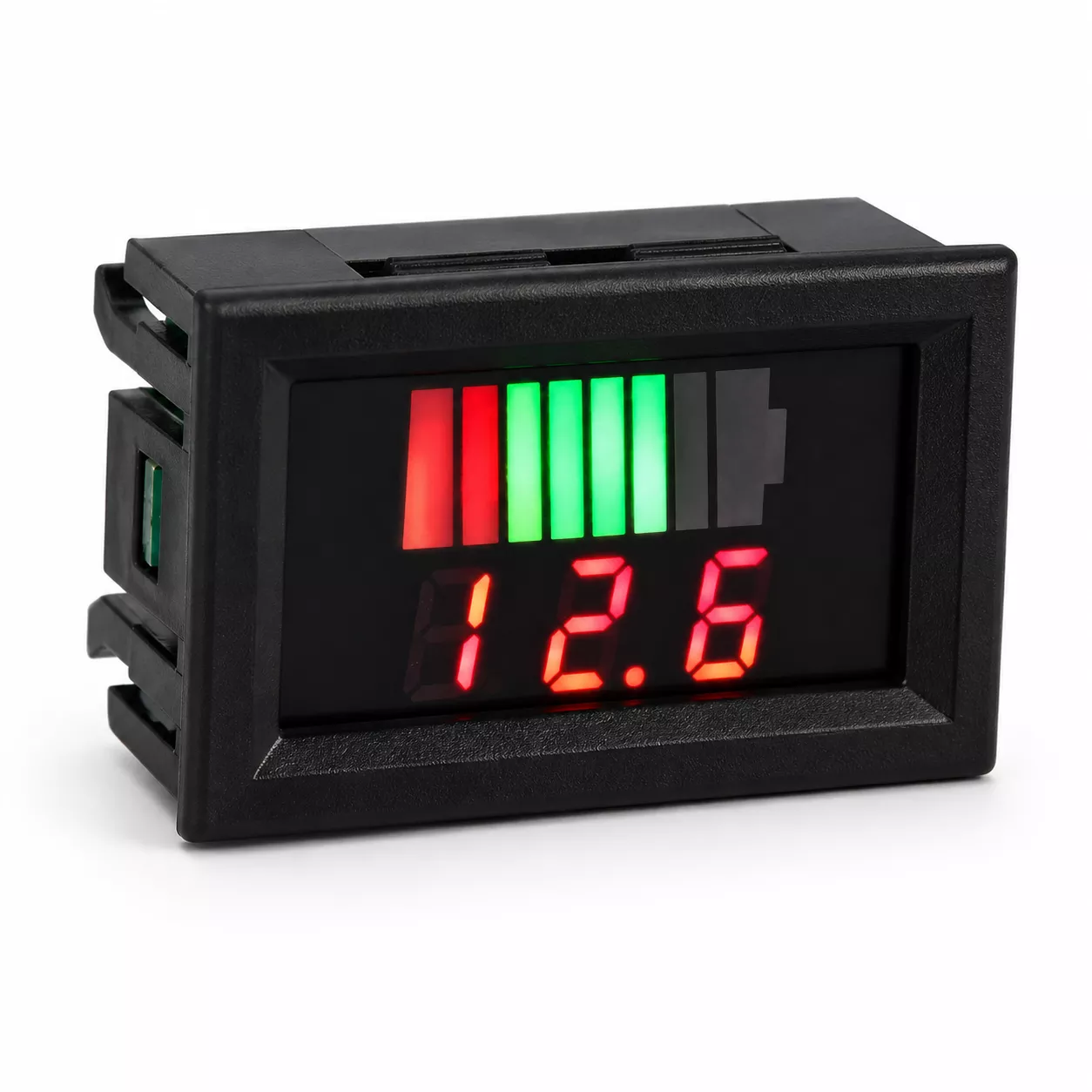

ماژول نمایشگر سطح شارژ باتری 12 تا 72 ولت یک نمایشگر پنلی کاربردی برای مشاهده همزمان ولتاژ لحظهای باتری و وضعیت تقریبی سطح شارژ است. این ماژول علاوه بر نمایش مقدار ولتاژ بهصورت عددی، از یک بارگراف گرافیکی شبیه آیکون باتری استفاده میکند تا کاربر بتواند وضعیت ولتاژ باتری را در یک نگاه مشاهده کند.
این محصول برای سیستمهای باتری مختلف، خودروهای سبک 12 ولت، خودروهای سنگین 24 ولت، UPS، تجهیزات باتریمحور و پروژههای الکترونیکی قابل استفاده است. وجود محدوده ولتاژی گسترده و نمایشگر دوگانه باعث شده برای نصب ثابت روی دستگاه یا استفاده بهعنوان نمایشگر وضعیت باتری گزینهای بسیار کاربردی باشد.
12 تا 72V
دیجیتال
8 مرحله
48×29×22mm
راهنمای این صفحه
ماژول نمایشگر سطح شارژ باتری 12 تا 72 ولت چیست؟
ماژول نمایشگر سطح شارژ باتری یک نمایشگر ولتاژ و وضعیت باتری است که میتواند بدون نیاز به استفاده مداوم از مولتیمتر، مقدار ولتاژ سیستم را روی صفحه نمایش دهد. بخش عددی نمایشگر مقدار ولتاژ را نشان میدهد و قسمت بالایی به شکل باتری، سطح ولتاژ را در چند مرحله نمایش میدهد.
این طراحی باعث میشود کاربر علاوه بر عدد دقیق ولتاژ، یک نمایش گرافیکی ساده نیز در اختیار داشته باشد. چنین قابلیتی در خودرو، دستگاههای دارای باتری، UPS، سیستمهای برق اضطراری و پروژههایی که نیاز به مانیتور دائمی ولتاژ دارند بسیار کاربردی است.
نمایش همزمان ولتاژ عددی و سطح شارژ گرافیکی

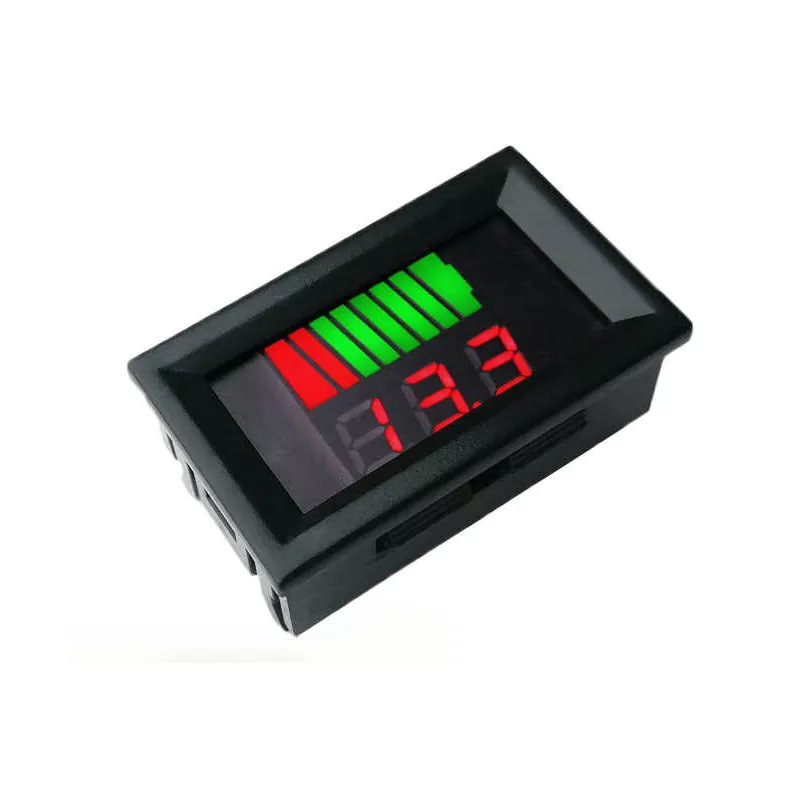

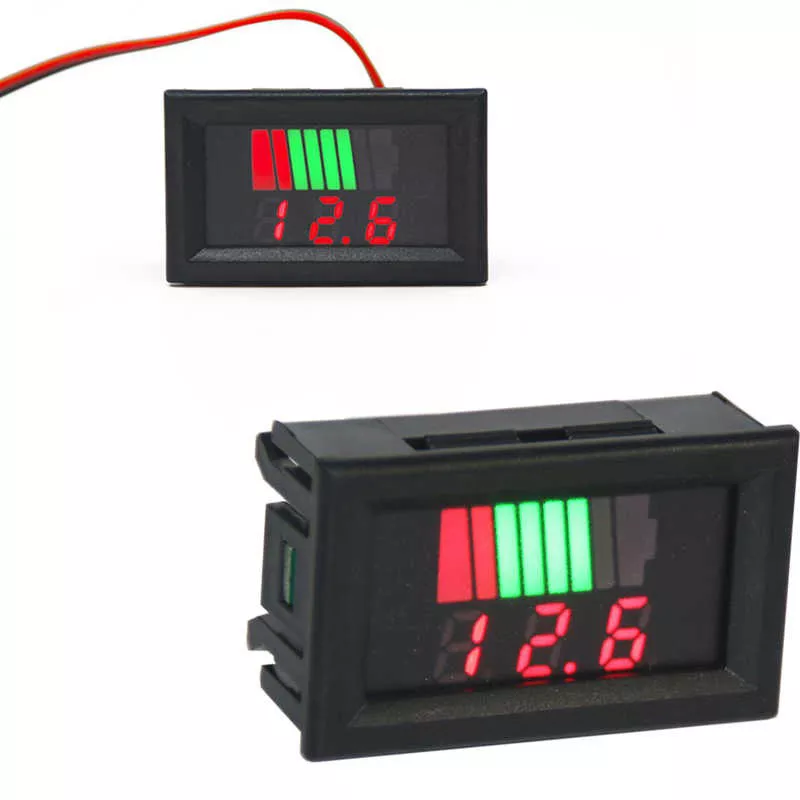

نمایشگر این ماژول از دو قسمت اصلی تشکیل شده است. در قسمت پایین، ولتمتر دیجیتال مقدار ولتاژ لحظهای را بهصورت عددی نمایش میدهد و در قسمت بالایی، نماد باتری دارای چند Segment وضعیت ولتاژ باتری را به شکل گرافیکی نشان میدهد.
طبق مشخصات ارائهشده برای این مدل، بارگراف باتری دارای 8 سطح با نقاط تقریبی 10%، 25%، 40%، 50%، 60%، 75%، 90% و 100% است. این بخش برای مشاهده سریع وضعیت بسیار مفید است، اما درصدهای نمایشدادهشده باید بهعنوان تخمین مبتنی بر ولتاژ در نظر گرفته شوند.
درصد شارژ نمایشگر، اندازهگیری واقعی ظرفیت باتری نیست
این ماژول ظرفیت واقعی باتری را بر حسب Ah یا mAh اندازهگیری نمیکند. سطح شارژ گرافیکی بر اساس ولتاژ اندازهگیریشده محاسبه میشود. به همین دلیل شرایط بار، روشن یا خاموش بودن خودرو، نوع باتری و شیمی باتری میتواند روی ارتباط بین ولتاژ و سطح واقعی شارژ اثر بگذارد.
برای مثال نمایش 75 درصد روی صفحه به این معنی نیست که دستگاه با روش Coulomb Counting اندازهگیری کرده و دقیقاً 75 درصد انرژی باتری باقی مانده است؛ این مقدار یک تخمین ولتاژمحور است.
نمایشگر ولتاژ باتری خودروهای سبک و سنگین
نمایشگر ولتاژ باتری خودرو یکی از کاربردهای اصلی این ماژول است. در خودروی سبک با سیستم 12 ولت میتوان ولتاژ باتری و تغییر آن هنگام خاموش یا روشن بودن موتور را مشاهده کرد. در خودرو یا تجهیزاتی با سیستم 24 ولت نیز همین ماژول امکان مانیتور کردن ولتاژ را فراهم میکند.
در نصب دائمی روی داشبورد، جعبه برق یا پنل دستگاه، کاربر میتواند بدون باز کردن مولتیمتر وضعیت ولتاژ را کنترل کند و افت یا افزایش غیرعادی ولتاژ را سریعتر متوجه شود.
استفاده برای بررسی ولتاژ باتری و دینام خودرو
این ماژول میتواند برای بررسی ولتاژ سیستم شارژ خودرو نیز مفید باشد. با مقایسه ولتاژ باتری هنگام خاموش بودن موتور و ولتاژ سیستم پس از روشن شدن خودرو میتوان متوجه شد که آیا ولتاژ شارژ در حال افزایش است یا خیر.
بنابراین از نظر کاربرد روزمره میتوان آن را برای کنترل ولتاژ باتری و شارژ دینام استفاده کرد، اما بهتر است آن را با یک تستر تخصصی باتری و دینام اشتباه نگیریم. این ماژول پارامترهایی مانند CCA، مقاومت داخلی، SOH یا ریپل خروجی دینام را اندازهگیری نمیکند و نتیجه تست بار واقعی باتری ارائه نمیدهد.
سطوح نمایش شارژ برای باتری 12 ولت
طبق اطلاعات ارائهشده برای این مدل، بارگراف در حالت باتری 12 ولت بر اساس حدود ولتاژی زیر فعال میشود:
| مرحله | ولتاژ تقریبی |
| Segment 1 | بالاتر از 11.1V |
| Segment 2 | بالاتر از 11.3V |
| Segment 3 | بالاتر از 11.6V |
| Segment 4 | بالاتر از 11.9V |
| Segment 5 | بالاتر از 12.2V |
| Segment 6 | بالاتر از 12.5V |
| Segment 7 | بالاتر از 12.9V |
| Segment 8 | بالاتر از 13.3V |
برای سیستمهای با ولتاژ بالاتر، طبق منطق اعلامشده این نقاط با نسبت ولتاژ سیستم تغییر میکنند. این مقادیر بهتر است به عنوان آستانههای نمایش خود ماژول در نظر گرفته شوند، نه جدول عمومی و دقیق درصد شارژ همه انواع باتری.
نوع باتری در نمایش درصد شارژ مهم است
رابطه بین ولتاژ و درصد شارژ برای باتری سرب اسیدی، لیتیوم یون، LiFePO4 و سایر شیمیها یکسان نیست. بنابراین اگر ماژول روی سیستمی غیر از باتریهای متداول خودرویی یا سیستمی با منحنی ولتاژی متفاوت استفاده میشود، نمایش عددی ولتاژ قابل استفادهتر از تفسیر مستقیم درصد گرافیکی است.
پتانسیومتر تنظیم ولتاژ
این مدل دارای پتانسیومتر تنظیم ولتاژ است که برای تنظیم نمایش ولتاژ در ماژول در نظر گرفته شده است. هنگام راهاندازی، برای رسیدن به نتیجه بهتر میتوان ولتاژ واقعی را همزمان با یک مولتیمتر معتبر اندازهگیری و در صورت نیاز نمایش ماژول را با مقدار مرجع تطبیق داد.
هنگام تنظیم پتانسیومتر از پیچگوشتی مناسب استفاده کنید و تغییرات را بسیار آهسته انجام دهید تا تنظیم از محدوده موردنظر خارج نشود.

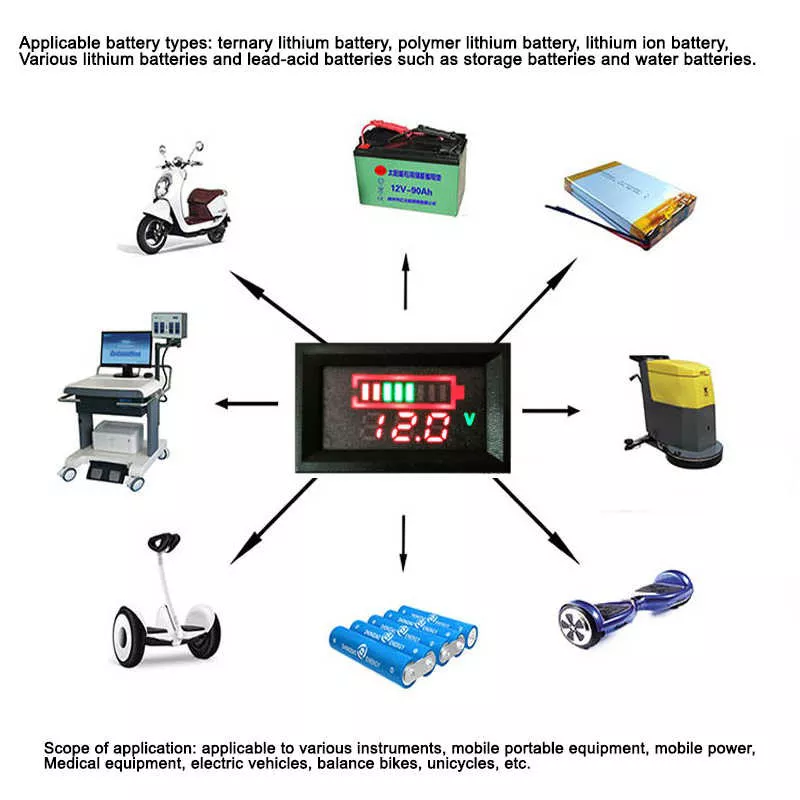

کاربردهای ماژول نمایشگر ولتاژ باتری
🚗 خودرو 12 ولت
نمایش دائمی ولتاژ باتری و مشاهده وضعیت سیستم شارژ خودروهای سبک.
🚚 سیستم 24 ولت
مناسب مانیتورینگ ولتاژ در خودروها و تجهیزات دارای باتری 24V.
🔋 UPS و برق اضطراری
مشاهده سریع ولتاژ پک باتری در سیستمهای دارای ولتاژ سازگار.
☀️ سیستم خورشیدی
قابل استفاده برای مانیتور کردن ولتاژ بانک باتری در محدوده کاری ماژول.
🛠 تجهیزات صنعتی
مناسب نصب روی دستگاههایی که نیاز به نمایش دائمی وضعیت ولتاژ باتری دارند.
🧪 پروژههای DIY
مناسب انواع پروژههای باتریمحور و ساخت نمایشگر وضعیت منبع تغذیه.
مشخصات فنی ماژول نمایشگر سطح شارژ باتری
| مشخصه | مقدار |
| نوع محصول | ماژول نمایشگر سطح شارژ و ولتاژ باتری |
| سیستمهای باتری قابل استفاده | 12V، 24V، 36V و ولتاژهای بالاتر در محدوده کاری مدل |
| محدوده ولتاژ اعلامی | حدود 8 تا 72 ولت DC |
| نمایش ولتاژ | دیجیتال عددی |
| نمایش وضعیت باتری | بارگراف 8 مرحلهای |
| سطوح نمایش | 10% / 25% / 40% / 50% / 60% / 75% / 90% / 100% |
| تلرانس ولتاژ اعلامی | حدود ±1% |
| جریان مصرفی | حدود 5 تا 15mA |
| سرعت Refresh | حدود 300ms |
| دمای کاری اعلامی | حدود -20 تا +65°C |
| ابعاد | حدود 48 × 29 × 22 میلیمتر |
| قابلیت تنظیم | دارای پتانسیومتر تنظیم ولتاژ |
مزایای این نمایشگر
- نمایش عددی ولتاژ و گرافیکی وضعیت باتری
- محدوده ولتاژی گسترده
- مناسب خودرو 12 و 24 ولت
- مصرف جریان پایین
- ابعاد پنلی و جمعوجور
- مشاهده سریع وضعیت باتری
- دارای پتانسیومتر تنظیم ولتاژ
محدودیتهایی که باید بدانید
- درصد شارژ بر اساس ولتاژ تخمین زده میشود.
- ظرفیت واقعی Ah باتری را اندازه نمیگیرد.
- CCA یا سلامت داخلی باتری را تست نمیکند.
- ریپل و کیفیت کامل عملکرد دینام را اندازه نمیگیرد.
- منحنی ولتاژ باتریهای مختلف یکسان نیست.
- قطب مثبت و منفی باید صحیح متصل شوند.
نکات نصب و استفاده
- پیش از اتصال، مثبت و منفی سیمها را مشخص کنید.
- اتصال معکوس میتواند به ماژول آسیب بزند.
- در خودرو برای نصب دائمی از سیمکشی و فیوز مناسب استفاده شود.
- برای کالیبراسیون، ولتاژ با یک مولتیمتر معتبر مقایسه شود.
- در سیستمهای لیتیومی، درصد گرافیکی را معیار دقیق SOC در نظر نگیرید.
- ماژول را در محدوده ولتاژ اعلامشده استفاده کنید.
سوالات متداول درباره ماژول نمایشگر سطح شارژ باتری
ماژول نمایشگر سطح شارژ چه چیزی را نمایش میدهد؟
مقدار ولتاژ باتری را بهصورت عددی و وضعیت تقریبی سطح شارژ را از طریق بارگراف گرافیکی نمایش میدهد.
آیا ماژول نمایشگر سطح شارژ برای باتری ماشین 12 ولت مناسب است؟
بله، یکی از کاربردهای اصلی آن نمایش ولتاژ و وضعیت تقریبی باتری خودروهای 12 ولت است.
آیا ماژول نمایشگر سطح شارژ برای کامیون و سیستم 24 ولت قابل استفاده است؟
بله، در صورت قرار داشتن ولتاژ سیستم در محدوده کاری اعلامشده ماژول، برای مانیتورینگ سیستمهای 24 ولتی نیز قابل استفاده است.
آیا ماژول نمایشگر سطح شارژ تستر دینام است؟
میتوان از آن برای مشاهده ولتاژ سیستم شارژ و بررسی اولیه عملکرد دینام استفاده کرد، اما تستر تخصصی دینام نیست و پارامترهایی مانند ریپل یا وضعیت داخلی دینام را اندازهگیری نمیکند.
آیا ماژول نمایشگر سطح شارژ سلامت باتری را تست میکند؟
این ماژول ولتاژ را اندازهگیری میکند و از روی آن وضعیت تقریبی را نشان میدهد. برای تست سلامت واقعی باتری، CCA، مقاومت داخلی یا SOH به تستر تخصصی نیاز است.
درصد شارژ نمایشدادهشده دقیق است؟
درصد بر اساس سطح ولتاژ تخمین زده میشود و با ظرفیت واقعی اندازهگیریشده باتری یکسان نیست. نوع باتری و شرایط بار نیز روی نتیجه اثر دارد.

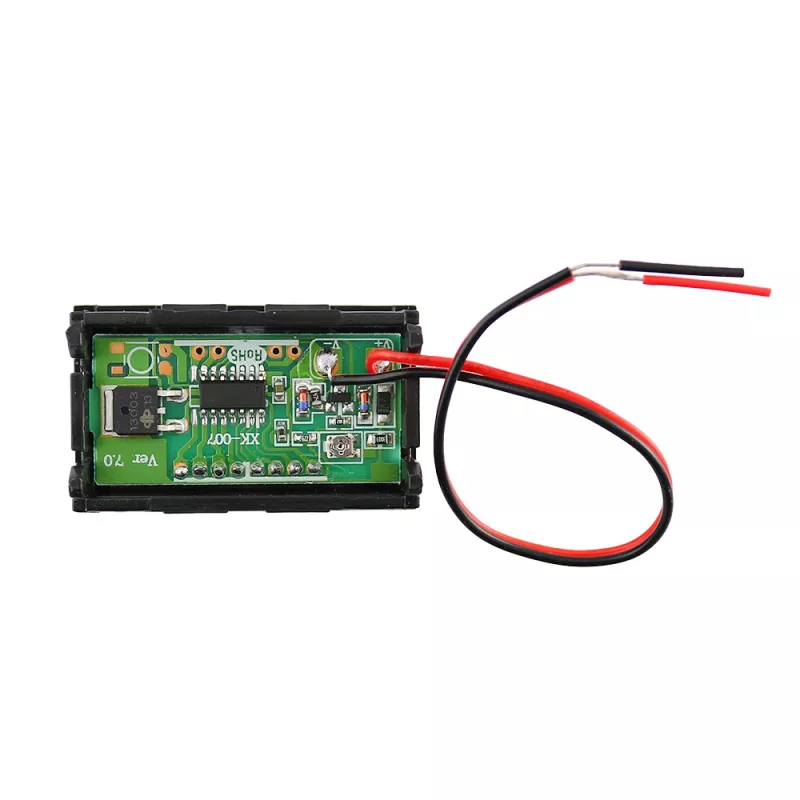

پتانسیومتر پشت ماژول نمایشگر سطح شارژ چه کاربردی دارد؟
برای تنظیم ولتاژ نمایشدادهشده استفاده میشود و میتوان هنگام تنظیم، مقدار ماژول را با مولتیمتر مرجع مقایسه کرد.
آیا ماژول نمایشگر سطح شارژ برای باتری لیتیومی هم قابل استفاده است؟
برای مشاهده ولتاژ در صورت قرار داشتن پک در محدوده کاری قابل استفاده است، اما درصد گرافیکی باید با احتیاط تفسیر شود زیرا منحنی ولتاژ و شارژ باتریهای لیتیومی با باتری سرب اسیدی متفاوت است.
خرید ماژول نمایشگر سطح شارژ باتری 12 تا 72 ولت
اگر برای خودرو، UPS، سیستم باتری یا پروژه خود به یک ماژول نمایشگر سطح شارژ باتری 12 تا 72 ولت نیاز دارید، این محصول امکان مشاهده همزمان ولتاژ عددی و وضعیت گرافیکی باتری را در یک نمایشگر کوچک پنلی فراهم میکند.
برای خودروهای سبک و سنگین نیز میتوان از این محصول بهعنوان نمایشگر ولتاژ باتری خودرو استفاده کرد و با مشاهده تغییرات ولتاژ، وضعیت اولیه سیستم شارژ و عملکرد دینام را زیر نظر داشت. وجود پتانسیومتر تنظیم ولتاژ نیز امکان تطبیق نمایشگر با مقدار مرجع را فراهم میکند.
اگر عبارتهایی مانند ماژول نمایشگر سطح شارژ باتری، نمایشگر شارژ باتری 12 تا 72 ولت، ماژول نمایشگر ولتاژ باتری، ولت متر خودرو، نمایشگر ولتاژ باتری خودرو یا تستر ولتاژ باتری و دینام را جستوجو میکنید، این ماژول برای مانیتورینگ دائمی ولتاژ و مشاهده سریع وضعیت باتری انتخاب کاربردی و کمحجمی است.
