آموزش ساخت پنکه خورشیدی بدون برق | ساخت پنکه رومیزی با پنل خورشیدی و شارژ Type-C

در روزهای گرم تابستان همیشه دسترسی به برق شهری امکان‌پذیر نیست. اگر در سفر، کمپینگ، باغ، گلخانه، ویلا یا حتی حیاط خانه باشید، داشتن یک پنکه رومیزی خورشیدی می‌تواند بسیار کاربردی باشد. در این آموزش قصد داریم یک پنکه رومیزی خورشیدی بسازیم که بدون نیاز به برق شهری کار می‌کند و انرژی خود را مستقیماً از نور خورشید دریافت می‌کند.

نکته جالب این پروژه این است که علاوه بر امکان استفاده مستقیم از پنل خورشیدی، می‌توانید یک باتری لیتیومی شارژی نیز به مدار اضافه کنید تا پنکه حتی در شب یا زمانی که نور خورشید وجود ندارد نیز قابل استفاده باشد. همچنین شارژ باتری از طریق پنل خورشیدی یا درگاه Type-C انجام می‌شود و در نتیجه یک پنکه رومیزی شارژی کامل در اختیار خواهید داشت.

پنکه بدون برق چیست؟

پنکه بدون برق یا پنکه خورشیدی وسیله‌ای است که برای خنک کردن هوا طراحی شده و بدون نیاز به برق شهری کار می‌کند. این پنکه انرژی موردنیاز خود را از پنل خورشیدی دریافت می‌کند. زمانی که نور خورشید به سلول‌های خورشیدی برخورد می‌کند، انرژی نور به انرژی الکتریکی تبدیل شده و موتور DC را به حرکت درمی‌آورد. در نتیجه پره‌های پنکه شروع به چرخش کرده و جریان هوای خنک ایجاد می‌شود.

در نسخه پیشرفته‌تر این پروژه، یک باتری لیتیومی نیز به مدار اضافه می‌شود تا انرژی تولیدشده توسط پنل ذخیره شود. به این ترتیب، حتی زمانی که نور خورشید وجود ندارد نیز می‌توانید از پنکه استفاده کنید. علاوه بر این، باتری از طریق شارژر Type-C نیز قابل شارژ است و در صورت نیاز می‌توانید آن را با یک شارژر موبایل یا پاوربانک شارژ کنید.

این پروژه نمونه‌ای ساده از استفاده از انرژی‌های تجدیدپذیر است که علاوه بر کاهش مصرف برق، هزینه‌های انرژی را نیز کاهش داده و به حفظ محیط زیست کمک می‌کند.

مزایای ساخت پنکه رومیزی خورشیدی

• عدم نیاز به برق شهری هنگام استفاده
• قابلیت کار با انرژی رایگان خورشید
• امکان استفاده در کمپینگ، سفر، باغ، گلخانه و مناطق بدون برق
• مصرف انرژی بسیار کم
• کاملاً بی‌صدا و ایمن
• راه‌اندازی بسیار ساده
• امکان اضافه کردن باتری لیتیومی برای استفاده در شب
• قابلیت شارژ باتری با پنل خورشیدی یا درگاه Type-C
• هزینه ساخت پایین نسبت به پنکه‌های آماده
• مناسب برای پروژه‌های آموزشی و دانش‌آموزی

وسایل موردنیاز

• پنل خورشیدی ۵ یا ۶ ولت (حدود ۲۰۰ میلی‌آمپر یا بیشتر)
• آرمیچر DC متناسب با ولتاژ پنل
• پره پلاستیکی مناسب موتور
• قاب پنکه رومیزی
• سوکت Type-C مادگی
• کابل Type-C
• سیم رابط
• هویه و قلع

تمام قطعات موردنیاز این پروژه از جمله پنل خورشیدی، موتور DC، پره، قاب پنکه، سوکت Type-C و سایر لوازم جانبی را می‌توانید از فروشگاه تسلا شاپ تهیه کنید.

مراحل ساخت پنکه رومیزی اقتصادی و ارزان قیمت

مراحل ساخت پنکه رومیزی خورشیدی با باتری لیتیومی و ماژول شارژ Type-C

مرحله اول: نصب پره روی آرمیچر

ابتدا پره پلاستیکی را روی شفت آرمیچر ۳ ولت نصب کنید. پره را به‌آرامی فشار دهید تا کاملاً در جای خود قرار بگیرد. سپس با دست آن را بچرخانید و مطمئن شوید به بدنه برخورد نمی‌کند و بدون گیر کردن حرکت می‌کند.

مرحله دوم: اتصال سیم‌ها به آرمیچر

دو تکه سیم با طول مناسب آماده کنید و هر کدام را به یکی از پایه‌های آرمیچر لحیم کنید. این دو سیم وظیفه انتقال برق از باتری به موتور را دارند. لحیم‌ها باید محکم و تمیز باشند تا در اثر لرزش یا جابه‌جایی جدا نشوند.

مرحله سوم: نصب موتور داخل قاب

آرمیچر را در محل مخصوص خود داخل قاب پنکه قرار دهید و آن را کاملاً ثابت کنید. قبل از محکم کردن، مطمئن شوید پره در مرکز قاب قرار گرفته و هنگام چرخش به هیچ قسمتی از بدنه برخورد نمی‌کند.

مرحله چهارم: نصب باتری لیتیومی

باتری لیتیوم یونی ۱۸۶۵۰ را داخل جای باتری یا محل مناسب داخل قاب قرار دهید. باتری باید کاملاً ثابت باشد تا هنگام حمل یا کار کردن پنکه حرکت نکند. همچنین دقت کنید قطب مثبت (+) و منفی (−) باتری به‌درستی مشخص باشند.

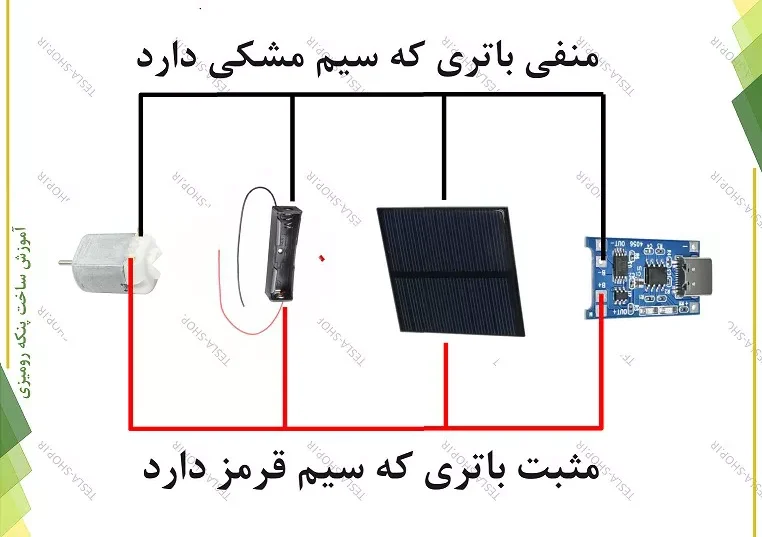

مرحله پنجم: اتصال باتری به ماژول شارژ Type-C

باتری را به پایه‌های B+ و B- روی ماژول شارژ Type-C لحیم کنید. در این مرحله حتماً قطب مثبت باتری را به B+ و قطب منفی را به B- متصل کنید. برعکس وصل کردن باتری ممکن است به ماژول یا باتری آسیب برساند.

مرحله ششم: اتصال موتور به خروجی ماژول

دو سیمی که از آرمیچر خارج کرده‌اید را به پایه‌های OUT+ و OUT- ماژول شارژ متصل کنید. این پایه‌ها برق باتری را به موتور منتقل می‌کنند. اگر بعد از روشن کردن متوجه شدید جهت چرخش پره مناسب نیست، کافی است جای این دو سیم را با یکدیگر عوض کنید.

مرحله هفتم: نصب ماژول شارژ داخل قاب

ماژول شارژ Type-C را در قسمتی از قاب قرار دهید که سوکت Type-C از بیرون قابل دسترس باشد. سپس با چسب حرارتی یا پیچ آن را محکم کنید تا هنگام وصل کردن کابل شارژ جابه‌جا نشود.

مرحله هشتم: اتصال پنل خورشیدی به ورودی شارژ

خروجی پنل خورشیدی ۵ ولت را به ورودی Type-C ماژول شارژ متصل کنید. در این حالت، پنل خورشیدی انرژی خورشید را به برق تبدیل کرده و ماژول، باتری لیتیومی را به‌صورت ایمن شارژ می‌کند.

مرحله نهم: تست عملکرد پنکه

پس از شارژ شدن باتری، پنکه را روشن کنید. موتور باید به‌آرامی شروع به چرخش کند و جریان هوای مناسبی ایجاد کند. اگر موتور روشن نشد، ابتدا اتصالات، کیفیت لحیم‌ها و شارژ بودن باتری را بررسی کنید.

مرحله دهم: استفاده از پنکه خورشیدی

برای شارژ باتری، پنل خورشیدی را در معرض نور مستقیم خورشید قرار دهید. در طول روز باتری شارژ می‌شود و هر زمان که نیاز داشته باشید می‌توانید بدون اتصال به برق شهری، از پنکه استفاده کنید. به این ترتیب، پنکه شما با انرژی خورشیدی شارژ شده و انرژی موردنیاز خود را از باتری لیتیومی تأمین می‌کند.

چگونه پنکه را خود را مجهز به پنل خورشیدی کنیم؟

اگر یک پنکه رومیزی ساده و ارزان‌قیمت دارید، لازم نیست برای استفاده از آن همیشه به برق شهری وابسته باشید. با اضافه کردن یک پنل خورشیدی و چند قطعه ساده، می‌توانید پنکه خود را به یک سیستم خورشیدی کم‌مصرف تبدیل کنید و در مکان‌هایی مانند حیاط، باغ، گلخانه، کمپینگ یا زمان قطعی برق نیز از جریان هوای خنک آن لذت ببرید.

در این حالت پنل خورشیدی در طول روز باتری را شارژ می‌کند و هنگام نیاز، انرژی ذخیره‌شده در باتری موتور پنکه را تغذیه می‌کند. همچنین هر زمان که نور خورشید در دسترس نباشد، می‌توانید باتری را با یک شارژر موبایل یا پاوربانک از طریق درگاه Type-C شارژ کنید.

در این آموزش، روی یک پنکه رومیزی اقتصادی کار می‌کنیم و مرحله‌به‌مرحله نشان می‌دهیم چگونه آن را به پنل خورشیدی مجهز کنید. این روش علاوه بر هزینه پایین، اجرای ساده‌ای دارد و حتی اگر تجربه زیادی در زمینه الکترونیک نداشته باشید نیز می‌توانید با رعایت نکات گفته‌شده این تغییر را انجام دهید. در ادامه، قطعات موردنیاز، نحوه اتصال، نکات مهم و روش صحیح راه‌اندازی پنکه خورشیدی را به‌طور کامل بررسی خواهیم کرد.

کاربردهای پنکه خورشیدی

• کمپینگ و طبیعت‌گردی
• چادر مسافرتی
• گلخانه‌ها
• میز کار
• اتاق مطالعه
• باغ و ویلا
• زمان قطعی برق
• پروژه‌های آموزشی و دانشگاهی

جمع‌بندی

در این آموزش یک پنکه رومیزی خورشیدی ساختیم که بدون نیاز به برق شهری تنها با استفاده از نور خورشید کار می‌کند. همچنین مشاهده کردیم که با اضافه کردن یک باتری لیتیومی و ماژول شارژ Type-C می‌توان آن را به یک پنکه رومیزی شارژی تبدیل کرد که هم از انرژی خورشیدی استفاده می‌کند و هم از طریق شارژر USB-C قابل شارژ است.

این پروژه علاوه بر هزینه ساخت پایین، تجربه‌ای عالی برای آشنایی با انرژی خورشیدی و طراحی مدارهای ساده محسوب می‌شود و می‌تواند برای دانش‌آموزان، دانشجویان، علاقه‌مندان به الکترونیک، پروژه‌های DIY و حتی استفاده روزمره در فصل تابستان بسیار کاربردی باشد.
