ماژول شارژ باتری لیتیومی 2 سل با خروجی 12 ولت 3 آمپر مدل LX-2BUPS یک برد کاربردی برای طراحی سیستم‌های برق پشتیبان و UPS کوچک با باتری لیتیوم یون است. این ماژول برای کار با پک باتری 2 سل یا 2S طراحی شده و می‌تواند انرژی ذخیره‌شده در باتری را به خروجی 12 ولت مناسب تجهیزات سازگار تبدیل کند. همچنین این ماژول به صورت کامل از باتری شما محافظت کرده و طول عمر باتری شما را بالا می برد. این ماژول مجهز به سیستم قطع خودکار و کامل شارژ پس از شارژ باتری بوده و در صورت اتصال مداوم به شارژ ماژول و باتری شما آسیبی نخواهد دید.

کاربرد اصلی این برد در پروژه‌هایی است که یک تجهیز 12 ولتی باید هنگام قطع برق نیز برای مدتی به کار خود ادامه دهد. مودم و روتر، دوربین مداربسته، تجهیزات مانیتورینگ، سیستم‌های IoT و برخی مدارهای کنترلی از جمله کاربردهای متداول چنین ماژولی هستند.

مشخصات LX-2BUPS در یک نگاه

راهنمای سریع صفحه

• معرفی ماژول LX-2BUPS
• نحوه عملکرد در سیستم UPS
• ویژگی‌ها
• کاربردها
• مشخصات فنی
• انتخاب باتری مناسب
• نکات مهم نصب و ایمنی
• سوالات متداول

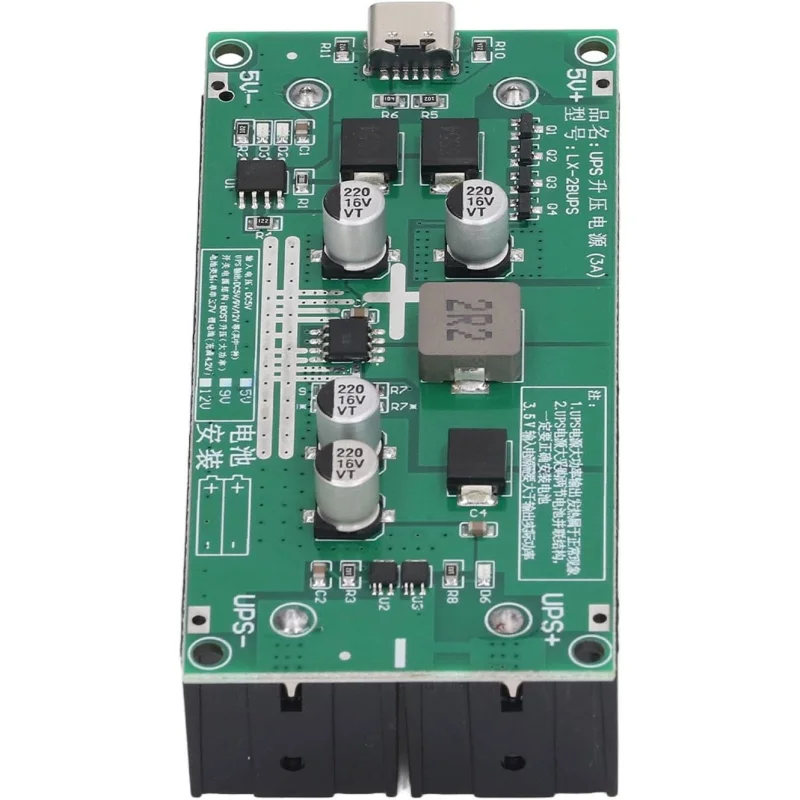

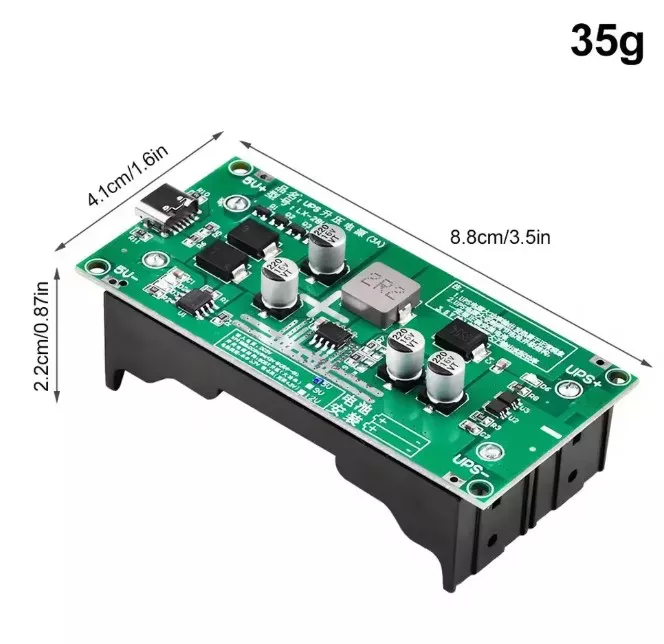

معرفی ماژول شارژ باتری لیتیومی 2 سل مدل LX-2BUPS

ماژول LX-2BUPS برای استفاده همراه با یک پک باتری لیتیوم یون دو سل طراحی شده است. در اتصال 2S، دو سل لیتیوم یون به‌صورت سری قرار می‌گیرند و ولتاژ اسمی مجموعه حدود 7.4 ولت و ولتاژ آن در حالت شارژ کامل حدود 8.4 ولت خواهد بود.

از آنجا که بسیاری از تجهیزات مانند مودم، روتر، دوربین و مدارهای کنترلی با 12 ولت کار می‌کنند، بخش تبدیل ولتاژ ماژول امکان دستیابی به خروجی 12 ولت از پک 2S را فراهم می‌کند. به همین دلیل این برد برای ساخت یک UPS کوچک با باتری‌های لیتیوم یون گزینه‌ای کاربردی محسوب می‌شود.

ماژول UPS مدل LX-2BUPS چگونه کار می‌کند؟

در یک سیستم برق پشتیبان، هدف این است که تا زمانی که منبع ورودی برقرار است، انرژی موردنیاز سیستم تأمین شود و باتری نیز در وضعیت مناسب شارژ قرار گیرد. پس از قطع منبع اصلی، انرژی ذخیره‌شده در باتری برای ادامه فعالیت بار مورد استفاده قرار می‌گیرد.

ماژول شارژ باتری لیتیومی 2 سل با خروجی 12 ولت 3 آمپر این بخش‌های موردنیاز را در یک برد جمع کرده تا طراحی UPS کوچک ساده‌تر شود. عملکرد واقعی سوییچ بین ورودی و باتری و میزان افت لحظه‌ای خروجی به شرایط بار، کیفیت منبع تغذیه، باتری‌ها، سیم‌کشی و نسخه برد بستگی دارد؛ بنابراین برای تجهیزات حساس بهتر است عملکرد نهایی در شرایط واقعی تست شود.

چرا برای ساخت UPS کوچک مناسب است؟

اگر برای یک مودم یا تجهیز 12 ولتی از آداپتور معمولی استفاده شود، با قطع برق خروجی آداپتور نیز قطع شده و دستگاه خاموش می‌شود. با اضافه کردن پک باتری و مدار UPS می‌توان منبع انرژی جایگزینی ایجاد کرد تا تجهیز در زمان قطعی برق همچنان تغذیه شود.

استفاده از یک برد مجتمع مانند LX-2BUPS تعداد ماژول‌های مجزا در پروژه را کاهش می‌دهد و طراحی مدار شارژ، تبدیل ولتاژ و مسیر بکاپ برق را ساده‌تر می‌کند.

ویژگی‌های ماژول شارژ باتری لیتیومی 2 سل با خروجی 12 ولت 3 آمپر

• طراحی‌شده برای پک باتری لیتیوم یون 2 سل یا 2S
• مناسب باتری با ولتاژ اسمی مجموع 7.4 ولت
• ولتاژ فول شارژ پک 2S برابر با 8.4 ولت
• خروجی 12 ولت برای تجهیزات سازگار
• حداکثر جریان خروجی اعلامی تا 3 آمپر
• قابل استفاده در طراحی سیستم برق پشتیبان و UPS کوچک
• قابلیت مدیریت شارژ باتری و تأمین انرژی بار در ساختار UPS
• ابعاد کوچک و مناسب نصب داخل باکس پروژه
• مناسب تجهیزات الکترونیکی، مخابراتی و کنترلی 12 ولتی

کاربردهای ماژول LX-2BUPS

هر تجهیز 12 ولتی الزاماً برای اتصال به این ماژول مناسب نیست و باید مصرف جریان دستگاه بررسی شود؛ با این حال LX-2BUPS برای بسیاری از پروژه‌های کوچک برق پشتیبان قابل استفاده است.

• UPS مودم و روتر: حفظ اتصال شبکه در زمان قطعی برق در صورت کافی بودن ظرفیت باتری و جریان خروجی.
• دوربین مداربسته: تأمین برق پشتیبان برای دوربین یا تجهیزات کم‌مصرف 12 ولتی.
• دستگاه کارت‌خوان و تجهیزات فروشگاهی: در مدل‌هایی که ورودی 12 ولت و مصرف سازگار دارند.
• سیستم‌های مانیتورینگ: جلوگیری از خاموش شدن تجهیزات اندازه‌گیری در قطعی کوتاه‌مدت برق.
• سیستم‌های گلخانه: بکاپ کنترلرها، سنسورها یا تجهیزات ارتباطی کم‌مصرف.
• IoT و تجهیزات شبکه: مناسب پروژه‌هایی که باید در قطع برق نیز برای مدتی آنلاین باقی بمانند.
• مدارهای Arduino و ESP32: در پروژه‌هایی که بخش تغذیه نهایی با 12 ولت سازگار طراحی شده باشد.
• تجهیزات کنترل و اتوماسیون: برای بارهای 12 ولتی در محدوده توان ماژول.

کاربرد واقعی: روشن ماندن مودم هنگام قطعی برق

یکی از کاربردهای جذاب این ماژول ساخت UPS برای مودم یا روتر 12 ولتی است. با استفاده از دو باتری لیتیوم یون مناسب می‌توان انرژی موردنیاز مودم را هنگام قطع برق تأمین کرد. مدت زمان بکاپ به ظرفیت واقعی باتری‌ها، میزان مصرف مودم، راندمان تبدیل ولتاژ و وضعیت سلامت سلول‌ها بستگی دارد و عدد ثابتی برای همه تجهیزات وجود ندارد.

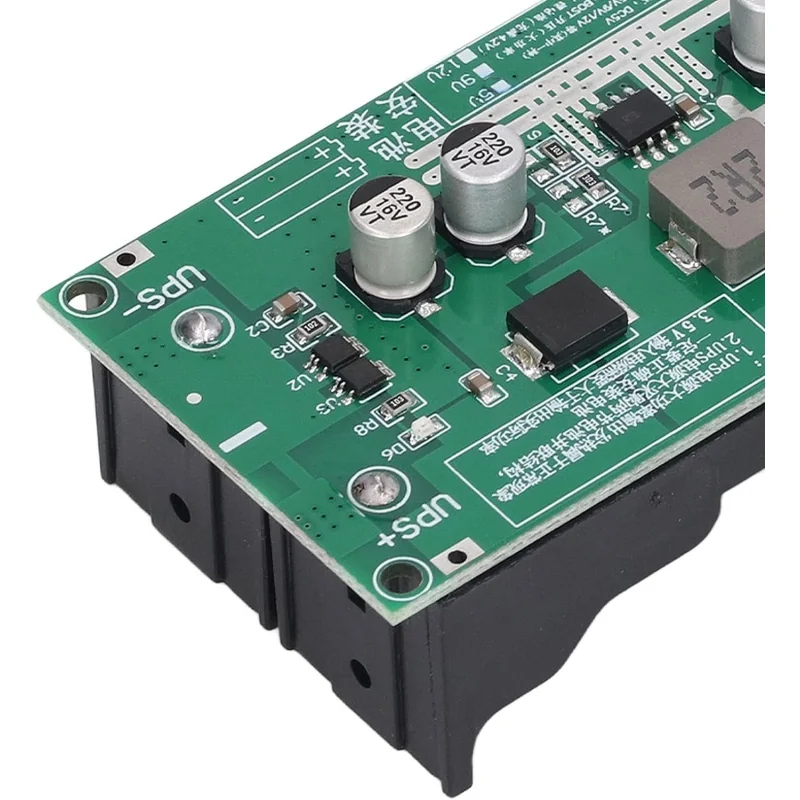

مشخصات فنی ماژول LX-2BUPS

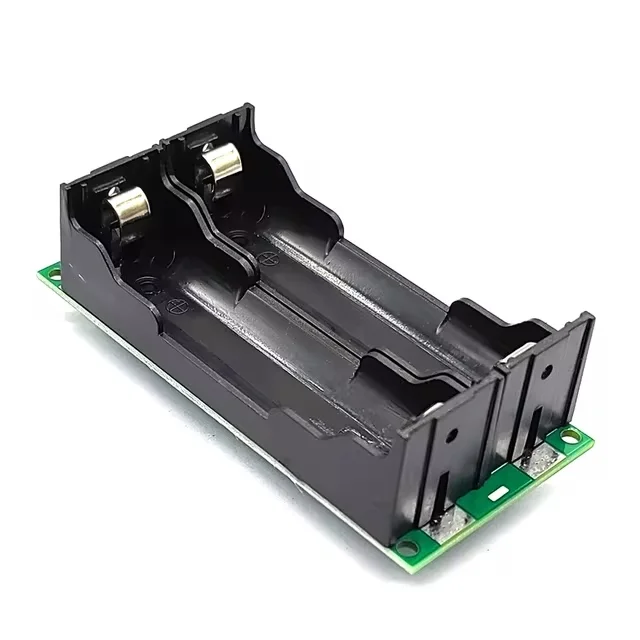

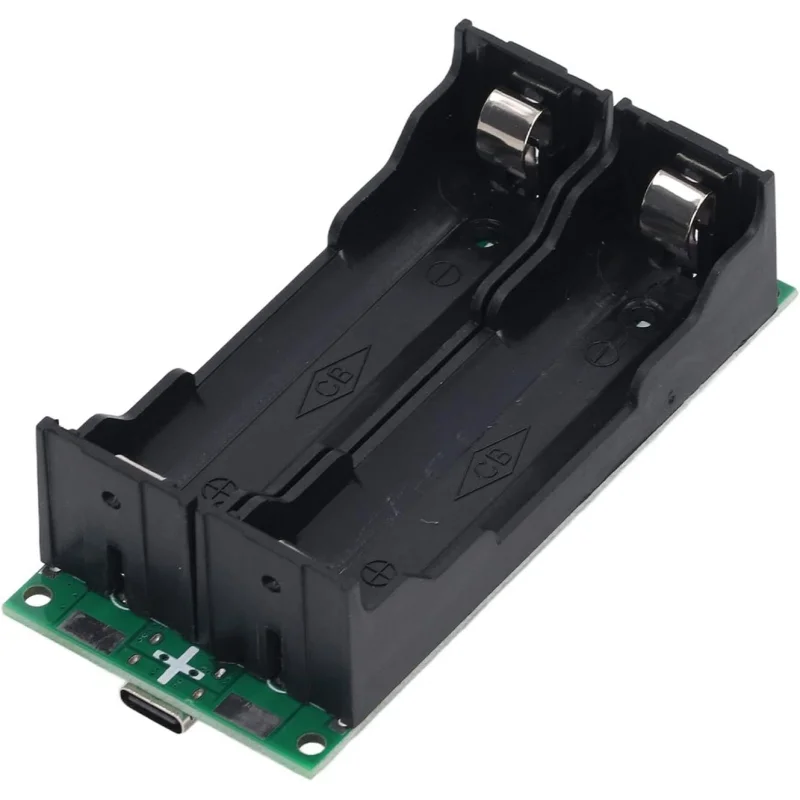

انتخاب باتری مناسب برای ماژول UPS دو سل

عملکرد مناسب یک سیستم UPS فقط به خود ماژول بستگی ندارد و کیفیت باتری‌ها نقش بسیار مهمی دارد. برای تشکیل پک 2S بهتر است از دو سل لیتیوم یون سالم، هم‌مدل، هم‌ظرفیت و با وضعیت شارژ مشابه استفاده شود.

• دو باتری ترجیحاً از یک برند و یک مدل باشند.
• ظرفیت واقعی و توان دشارژ باتری برای مصرف موردنظر کافی باشد.
• سلول‌های قدیمی و جدید با یکدیگر ترکیب نشوند.
• باتری متورم، آسیب‌دیده یا دارای افت ظرفیت شدید استفاده نشود.
• قبل از اتصال، قطب مثبت و منفی با دقت بررسی شود.

آیا واقعاً می‌توان 3 آمپر از ماژول دریافت کرد؟

مقدار 3 آمپر حداکثر جریان اعلامی این مدل است و نباید آن را به معنی امکان کار دائمی با 3 آمپر در تمام شرایط در نظر گرفت. جریان قابل استفاده در عمل به ولتاژ و توان منبع ورودی، توانایی دشارژ باتری‌ها، کیفیت اتصالات، دمای ماژول و شرایط خنک‌کاری وابسته است.

برای بارهایی که مصرف آن‌ها به محدوده حداکثر جریان نزدیک است، بهتر است ماژول در شرایط واقعی تست شود و دمای قطعات نیز زیر بار بررسی گردد. کارکرد مداوم در حداکثر ظرفیت یک ماژول الکترونیکی معمولاً انتخاب مناسبی برای طراحی حرفه‌ای نیست.

مدت زمان بکاپ باتری چقدر است؟

زمان روشن ماندن دستگاه را نمی‌توان فقط از روی مشخصات ماژول تعیین کرد. ظرفیت باتری، مصرف واقعی تجهیز و راندمان مدار همگی روی زمان بکاپ تأثیر دارند. برای مثال دو سل 18650 با ظرفیت بالاتر معمولاً زمان پشتیبانی بیشتری نسبت به سلول‌های کم‌ظرفیت فراهم می‌کنند، اما ظرفیت نوشته‌شده روی باتری باید واقعی باشد.

همچنین به دلیل تبدیل ولتاژ باتری 2S به خروجی 12 ولت، بخشی از انرژی در مدار تبدیل به صورت تلفات مصرف می‌شود؛ بنابراین محاسبه زمان بکاپ باید راندمان سیستم را نیز در نظر بگیرد.

نکات مهم هنگام نصب و استفاده

• قبل از اتصال باتری، پلاریته مثبت و منفی را چند بار بررسی کنید.
• از دو باتری سالم و دارای مشخصات نزدیک به یکدیگر استفاده کنید.
• اتصالات مسیر باتری و خروجی برای جریان موردنظر دارای سطح مقطع مناسب باشند.
• در جریان‌های بالا از سیم بسیار نازک یا اتصالات ضعیف استفاده نشود.
• اگر ماژول هنگام کار بیش از حد گرم می‌شود، جریان بار را کاهش دهید و شرایط تهویه را بررسی کنید.
• پیش از اتصال تجهیز گران‌قیمت، ولتاژ خروجی ماژول را با مولتی‌متر اندازه‌گیری کنید.
• از اتصال کوتاه کردن خروجی یا باتری خودداری کنید.
• باتری‌های لیتیومی آسیب‌دیده، متورم یا دارای نشتی نباید مورد استفاده قرار گیرند.

نکته مهم برای تجهیزات حساس

اگر قرار است از این ماژول برای مودم، دستگاه مانیتورینگ یا تجهیزات حساسی استفاده کنید که با کوچک‌ترین افت تغذیه ریست می‌شوند، قبل از استفاده نهایی حتماً فرآیند قطع و وصل منبع اصلی را چند مرتبه زیر بار واقعی آزمایش کنید. رفتار لحظه انتقال وابسته به بار، باتری و نسخه ماژول است و بهتر است عملکرد سیستم عملی بررسی شود.

سوالات متداول درباره ماژول شارژ باتری لیتیومی 2 سل 12 ولت

جمع‌بندی و خرید ماژول LX-2BUPS

ماژول شارژ باتری لیتیومی 2 سل با خروجی 12 ولت 3 آمپر مدل LX-2BUPS یک گزینه کاربردی برای ساخت UPS کوچک و تأمین برق پشتیبان تجهیزات 12 ولتی است. استفاده از پک باتری 2S، خروجی 12 ولت و طراحی مجتمع ماژول باعث می‌شود بتوان با تعداد قطعات کمتر یک سیستم بکاپ برای مودم، روتر، تجهیزات مانیتورینگ، پروژه‌های IoT و مدارهای کنترلی ایجاد کرد.

برای دستیابی به عملکرد مناسب، انتخاب باتری‌های سالم و هم‌ظرفیت، رعایت پلاریته، استفاده از سیم مناسب و بررسی جریان واقعی مصرف‌کننده اهمیت زیادی دارد. اگر پروژه شما به برق پشتیبان 12 ولتی نیاز دارد و مصرف آن در محدوده توان این ماژول قرار می‌گیرد، LX-2BUPS می‌تواند راهکاری جمع‌وجور و اقتصادی برای طراحی سیستم UPS باشد.
