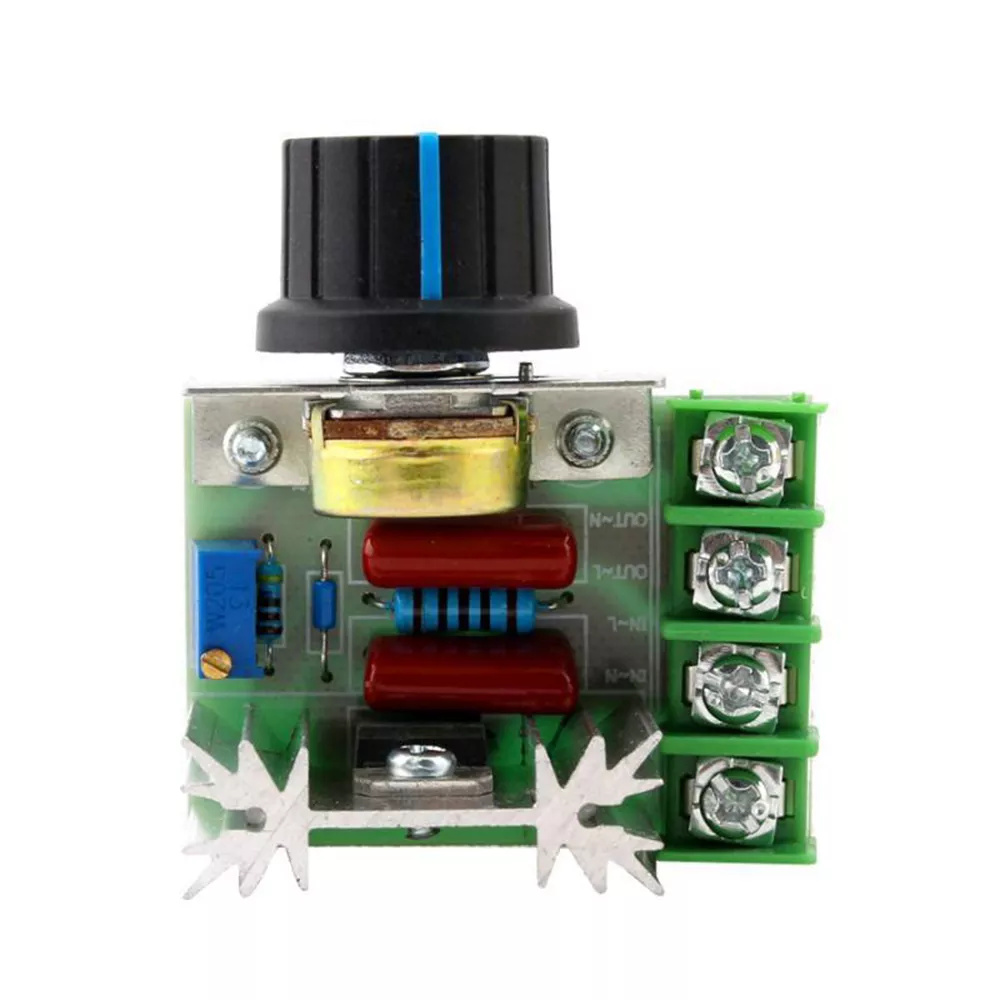

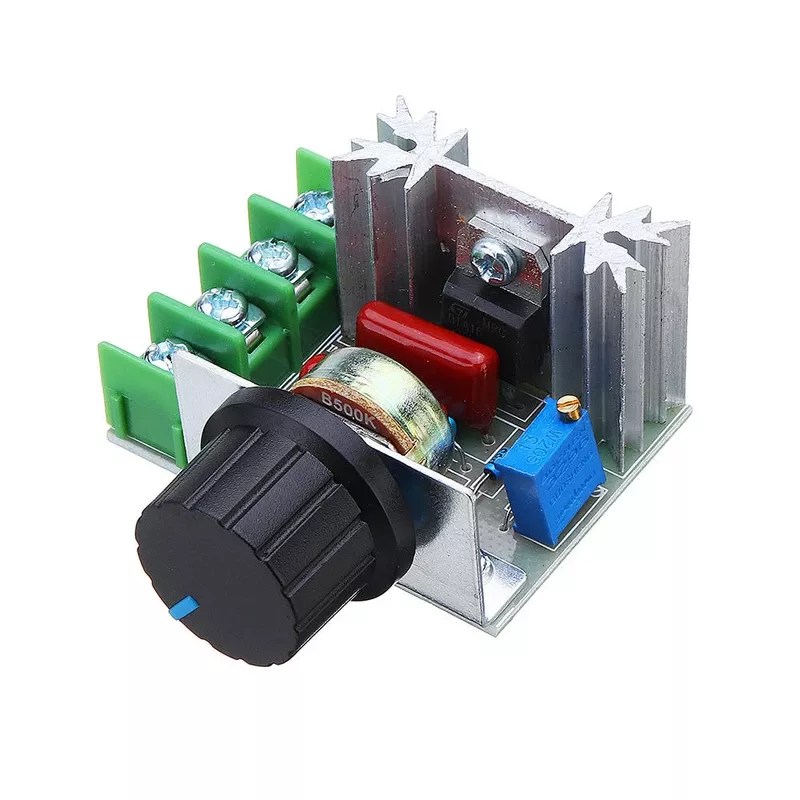

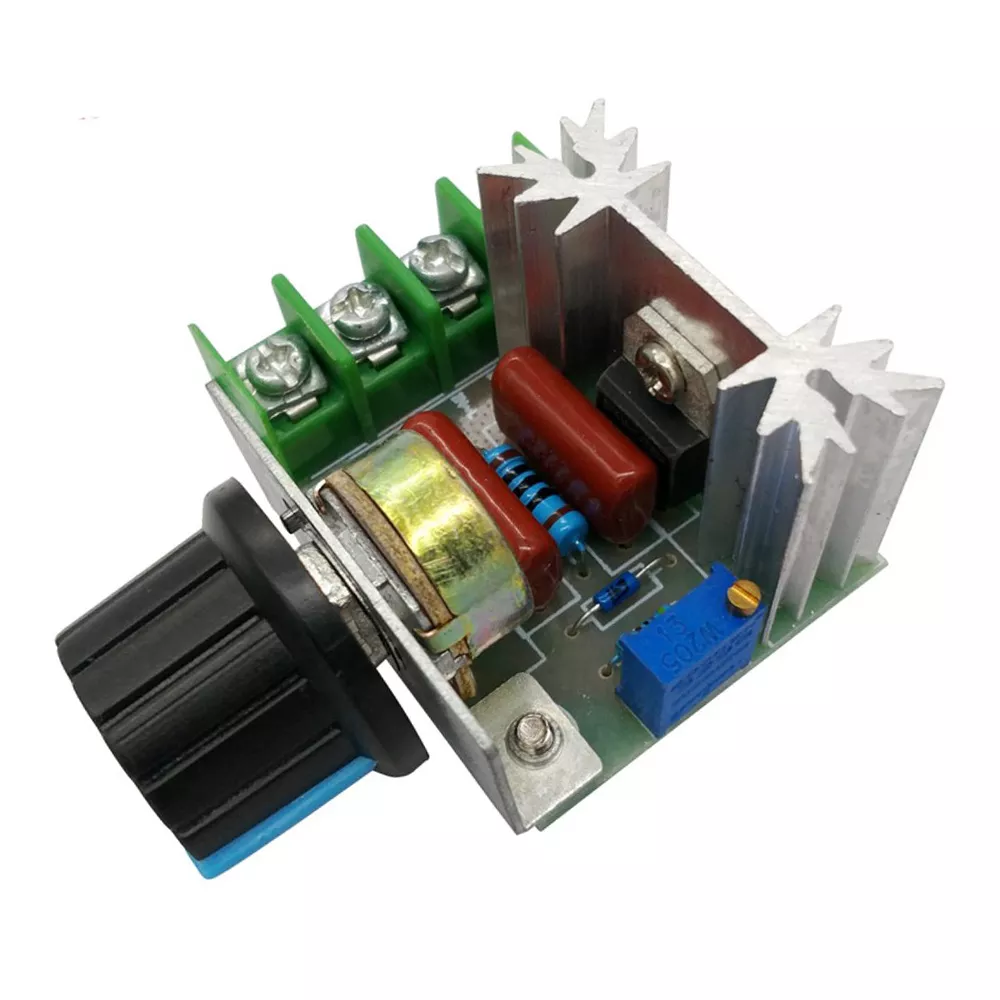

ماژول دیمر 2000W 220V یک کنترل‌کننده توان برق AC است که با چرخاندن ولوم روی برد می‌توانید مقدار توان تحویلی به وسیله متصل‌شده را کم یا زیاد کنید. به زبان ساده، اگر یک المنت حرارتی بیش از حد گرم می‌شود، یک لامپ رشته‌ای نور زیادی دارد یا یک موتور سازگار با دیمر با حداکثر توان کار می‌کند، این ماژول امکان تنظیم خروجی را در اختیار شما قرار می‌دهد.

کار با آن ساده است: برق و بار را مطابق مدار صحیح به ورودی و خروجی متصل می‌کنید و سپس با چرخاندن ولوم، میزان توان را تنظیم می‌کنید. مهم‌ترین کاربرد این مدل، کنترل توان المنت‌های حرارتی 220 ولت است؛ چون بدون نیاز به مدار پیچیده می‌توانید شدت گرمایش را متناسب با نیاز کاهش یا افزایش دهید.

ماژول دیمر 2000W 220V به زبان ساده چه کاری انجام می‌دهد؟

تصور کنید یک المنت 220 ولت دارید که وقتی مستقیم به برق متصل می‌شود با تمام توان کار می‌کند. اگر نمی‌خواهید همیشه حداکثر گرما را داشته باشید، قرار دادن یک دیمر 220 ولت مناسب بین برق و المنت به شما اجازه می‌دهد توان آن را با یک ولوم تنظیم کنید.

همین مفهوم برای لامپ‌های رشته‌ای، هیترهای مقاومتی و برخی موتورهای سازگار نیز قابل استفاده است. با کم کردن ولوم، بخشی از توان ورودی بار کاهش پیدا می‌کند و با زیاد کردن آن، بار به توان بیشتری نزدیک می‌شود.

یک نکته مهم: این ماژول ولتاژ را افزایش نمی‌دهد

ماژول دیمر 2000W 220V بوستر یا افزاینده ولتاژ نیست. اگر ورودی شما برق 220 ولت باشد، این برد نمی‌تواند خروجی را بالاتر از ولتاژ ورودی ایجاد کند.

مدار SCR با قطع بخشی از هر نیم‌سیکل برق AC، توان مؤثر رسیده به بار را تغییر می‌دهد. به همین دلیل عباراتی مانند «تنظیم ولتاژ» که برای این بردها استفاده می‌شود به معنی تولید یک AC سینوسی کاملاً تمیز و قابل تنظیم مانند یک منبع آزمایشگاهی نیست.

بهترین کاربرد این دیمر: کنترل المنت حرارتی 220 ولت

بارهای مقاومتی مانند المنت حرارتی از مناسب‌ترین کاربردهای این نوع کنترل توان هستند. اگر یک المنت 220 ولتی دارید که در اتصال مستقیم بیش از نیاز شما گرما تولید می‌کند، با این دیمر می‌توانید توان متوسط آن را کاهش دهید.

برای مثال در هیتر، گرمکن، هویه‌های ساده مقاومتی، المنت‌های سیمی و برخی تجهیزات حرارتی می‌توانید با ولوم مقدار گرمایش را به‌صورت دستی تنظیم کنید.

توان 2000 وات یعنی چه؟

عدد 2000W حداکثر توان اعلامی برای این ماژول است و به معنی آن نیست که در هر شرایط نصب، بدون محدودیت می‌توان دائماً بار 2000 وات به آن متصل کرد. با افزایش توان بار، جریان عبوری از بخش قدرت و حرارت تولیدشده در ماژول نیز بیشتر می‌شود. بنابراین در توان‌های بالا، خنک‌کاری، جریان هوا، کیفیت سیم‌کشی، ترمینال‌ها و شرایط نصب اهمیت زیادی دارند.

یک محاسبه ساده از جریان وسایل 220 ولت

برای اینکه راحت‌تر بدانید چه مقدار جریان از دیمر عبور می‌کند، می‌توان برای بارهای مقاومتی از رابطه تقریبی جریان = توان ÷ ولتاژ استفاده کرد.

این محاسبات برای بار مقاومتی و به‌صورت تقریبی هستند. موتور و سایر بارهای غیرمقاومتی می‌توانند رفتار و جریان متفاوتی داشته باشند.

ماژول دیمر 2000W 220V برای چه وسایلی مناسب است؟

برای هر موتور AC مناسب نیست

عبارت «کنترل دور موتور AC» نباید به معنی سازگاری با تمام موتورهایی که به برق شهر وصل می‌شوند در نظر گرفته شود. موتورهای القایی، موتورهای دارای خازن و تجهیزات دارای مدار کنترل داخلی ممکن است با یک دیمر SCR ساده عملکرد مناسبی نداشته باشند.

این روش بیشتر برای موتورهای سازگار با کنترل زاویه فاز، از جمله برخی موتورهای یونیورسال یا زغالی کاربرد دارد. قبل از اتصال موتور، نوع موتور و روش مجاز کنترل دور آن را بررسی کنید.

آیا برای لامپ LED قابل استفاده است؟

لامپ‌های رشته‌ای و هالوژن مقاومتی معمولاً با دیمرهای کنترل فاز سازگاری بهتری دارند، اما هر لامپ LED را نمی‌توان با این ماژول کم‌نور کرد.

برای LED باید خود لامپ یا درایور آن Dimmable و با نوع کنترل فاز مورد استفاده سازگار باشد. در مدل‌های ناسازگار ممکن است کاهش نور درست انجام نشود، لامپ چشمک بزند یا محدوده تنظیم بسیار محدود باشد.

مشخصات ماژول دیمر 2000 وات

ولوم دیمر دقیقاً چه چیزی را تغییر می‌دهد؟

با چرخاندن پتانسیومتر، زمان روشن‌شدن SCR در هر نیم‌سیکل برق شهر تغییر می‌کند. هرچه بخش بیشتری از موج به بار منتقل شود، توان متوسط بیشتری دریافت می‌کند.

بنابراین مثلاً روی یک المنت، تغییر ولوم باعث تغییر توان و در نتیجه تغییر میزان گرمایش می‌شود. اما ولوم روی عدد خاصی مثل 50°C یا 100°C تنظیم نشده است و دما باید جداگانه اندازه‌گیری شود.

دیمر بهتر است یا ترموستات؟

نکات مهم قبل از نصب ماژول دیمر 2000W 220V

• این ماژول مستقیماً با برق شهر کار می‌کند و قسمت‌هایی از برد می‌توانند ولتاژ خطرناک داشته باشند.
• در زمان سیم‌بندی، برق ورودی باید به‌طور کامل قطع باشد.
• برد را در دسترس مستقیم کاربر یا روی سطح فلزی بدون عایق مناسب نصب نکنید.
• استفاده از محفظه عایق و ایمن برای نصب نهایی توصیه می‌شود.
• سیم، کانکتور، کلید و فیوز باید متناسب با جریان بار انتخاب شوند.
• در توان‌های بالا باید به خنک‌کاری و گردش هوای مناسب ماژول توجه شود.
• قبل از اتصال موتور، LED یا دستگاه الکترونیکی، سازگاری آن با دیمر کنترل فاز بررسی شود.
• 2000 وات سقف اعلامی محصول است و نباید صرفاً بر اساس این عدد، شرایط خنک‌کاری و نصب نادیده گرفته شود.

آیا وقتی ولوم روی حداقل است مدار کاملاً بی‌برق می‌شود؟

خیر؛ برای ایمنی نباید حداقل کردن ولوم را معادل قطع کامل برق در نظر بگیرید. این ماژول یک کلید ایزوله‌کننده برق نیست و هنگام تعمیر یا لمس مدار باید برق از منبع اصلی قطع شود.

سوالات متداول درباره ماژول دیمر 2000W 220V

خرید ماژول دیمر 2000W 220V

اگر می‌خواهید توان یک المنت 220 ولت، لامپ رشته‌ای یا بار AC سازگار را بدون ساخت مدار پیچیده و تنها با چرخاندن یک ولوم کم و زیاد کنید، ماژول دیمر 2000W 220V یک راه‌حل ساده و اقتصادی برای پروژه شماست.

این مدل به‌ویژه برای کنترل دستی توان المنت‌های حرارتی کاربردی است؛ کافی است پیش از خرید، نوع بار و توان مصرفی آن را بررسی کنید و در نصب نهایی نیز خنک‌کاری، سیم‌کشی مناسب و ایمنی برق شهر را جدی بگیرید.
