ماژول UPS محافظ برق YX850 | سوئیچ خودکار آداپتور و باتری نمونه 10A
ویژگی های محصول
- ماژول UPS محافظ برق YX850 برای جلوگیری از خاموش شدن مصرفکنندههای DC هنگام قطع برق
- سوییچ خودکار بین آداپتور و باتری بدون نیاز به دخالت دستی
- مناسب مودم، تجهیزات شبکه، سیستمهای کنترلی و دستگاههای DC سازگار
- ولتاژ ورودی اعلامی تا 48V و حداکثر جریان بار اعلامی 10A
- طبق مشخصات دارای قطع تخلیه باتری؛ قابلیت شارژ باتری در اطلاعات محصول ذکر نشده است
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
قیمت اصلی: 3,766,000 ریال بود.3,660,000 ریالقیمت فعلی: 3,660,000 ریال.
کاربران این محصولات را هم دیدهاند
ماژول UPS محافظ برق YX850 | سوئیچ خودکار آداپتور و باتری 10A

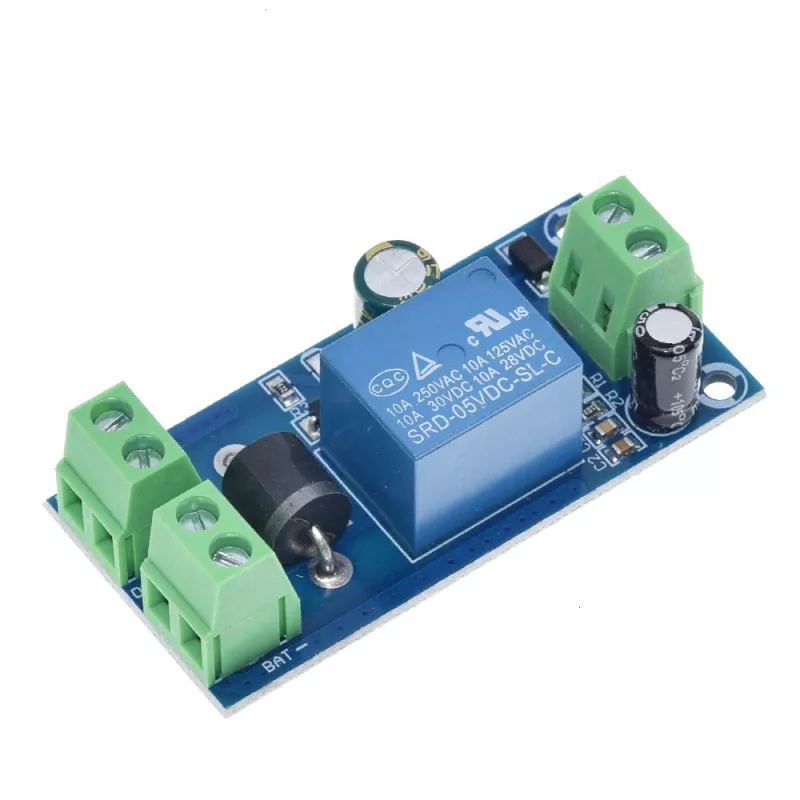

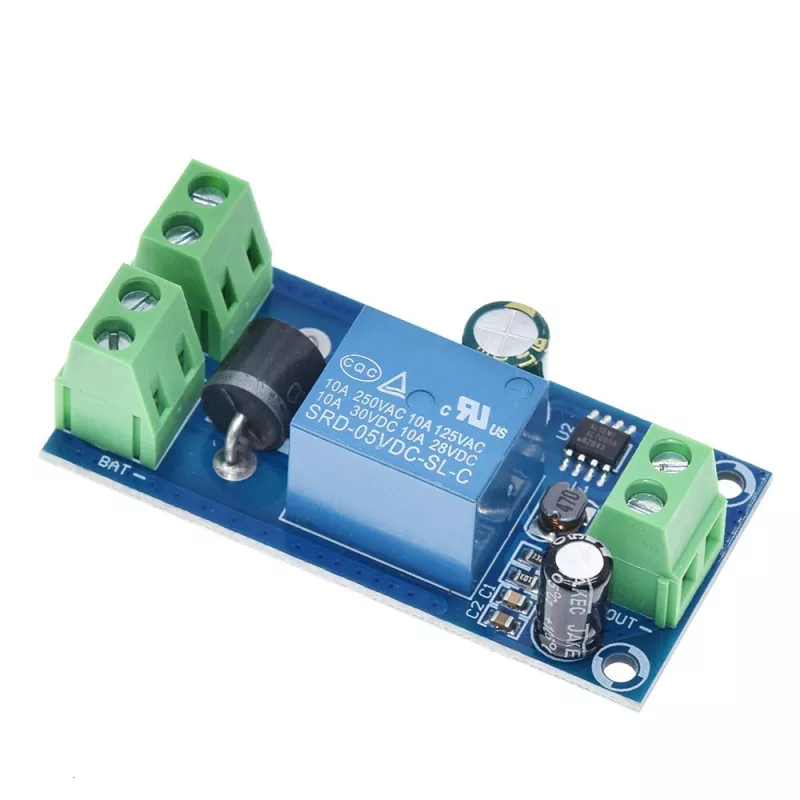

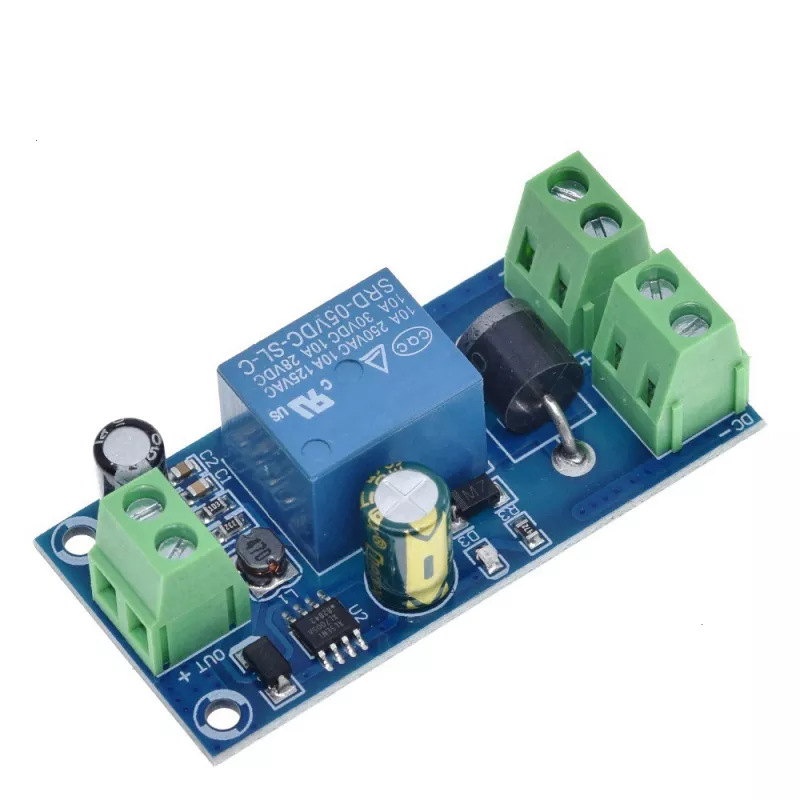

ماژول UPS محافظ برق YX850 برای دستگاههای DC طراحی شده که نباید با قطع برق خاموش شوند. این برد بین آداپتور، باتری و مصرفکننده قرار میگیرد و وقتی برق آداپتور قطع شود، باتری را بهصورت خودکار وارد مدار میکند.
به زبان ساده، اگر مثلاً یک مودم، تجهیزات شبکه، سیستم کنترلی یا دستگاه DC دارید که خاموش شدن ناگهانی آن برایتان مشکل ایجاد میکند، این ماژول میتواند نقش یک سوییچ برق اضطراری را بین آداپتور و باتری انجام دهد.
این ماژول دقیقاً چطور کار میکند؟
سه بخش اصلی دارید: آداپتور، باتری و دستگاه مصرفکننده.
وقتی برق وصل است
دستگاه از طریق آداپتور تغذیه میشود.
وقتی برق قطع میشود
باتری بهصورت خودکار وارد مدار میشود و تغذیه دستگاه را ادامه میدهد.
بعد از برگشت برق
تغذیه دوباره از سمت آداپتور انجام میشود.
چه زمانی این ماژول به درد شما میخورد؟
اگر دستگاهی دارید که با برق DC کار میکند و نمیخواهید هنگام قطع برق خاموش شود، ماژول UPS محافظ برق YX850 میتواند برایتان کاربردی باشد.
- مودم و تجهیزات شبکه
- سیستمهای کنترلی و اتوماسیون
- دستگاههای مانیتورینگ
- تجهیزات الکترونیکی DC
- پروژههایی که قطع لحظهای برق برایشان مشکلساز است
مشخصات ماژول UPS YX850
| مشخصه | مقدار |
| مدل | YX850 |
| نوع | ماژول سوییچینگ خودکار آداپتور و باتری |
| ولتاژ ورودی اعلامی | DC 5V تا 48V |
| حداکثر جریان بار اعلامی | 10A |
| قطع تخلیه باتری | طبق مشخصات محصول دارد |
| دمای کاری | -25°C تا 85°C |
| رطوبت کاری | 5% تا 95% RH |
باتری و آداپتور باید متناسب با دستگاه انتخاب شوند
این ماژول قرار نیست خودش ولتاژ مناسب دستگاه را حدس بزند. آداپتور و باتری باید با ولتاژ موردنیاز مصرفکننده شما سازگار باشند. مثلاً اگر دستگاه شما با 12V کار میکند، باید منبع و باتری مناسب همان سیستم را انتخاب کنید. قبل از اتصال، ولتاژ و جریان موردنیاز دستگاه را بررسی کنید.
آیا این ماژول باتری را هم شارژ میکند؟
در مشخصاتی که برای این مدل ارائه شده، قابلیت شارژ باتری ذکر نشده است. بنابراین نباید آن را بهعنوان شارژر باتری در نظر گرفت. وظیفه اصلی YX850 سوییچ خودکار بین آداپتور و باتری هنگام قطع و وصل برق است. اگر باتری شما نیاز به شارژر یا مدار مدیریت شارژ دارد، باید آن بخش متناسب با نوع باتری جداگانه در نظر گرفته شود.
10 آمپر یعنی چه؟
عدد 10A حداکثر جریان بار اعلامی برای ماژول است. این عدد به معنی آن نیست که هر دستگاه 10 آمپری را در هر شرایطی میتوان بدون توجه به سیمکشی و خنککاری به برد متصل کرد.
جریان واقعی دستگاه، ضخامت سیمها، کیفیت اتصالات و شرایط کاری باید متناسب انتخاب شوند.

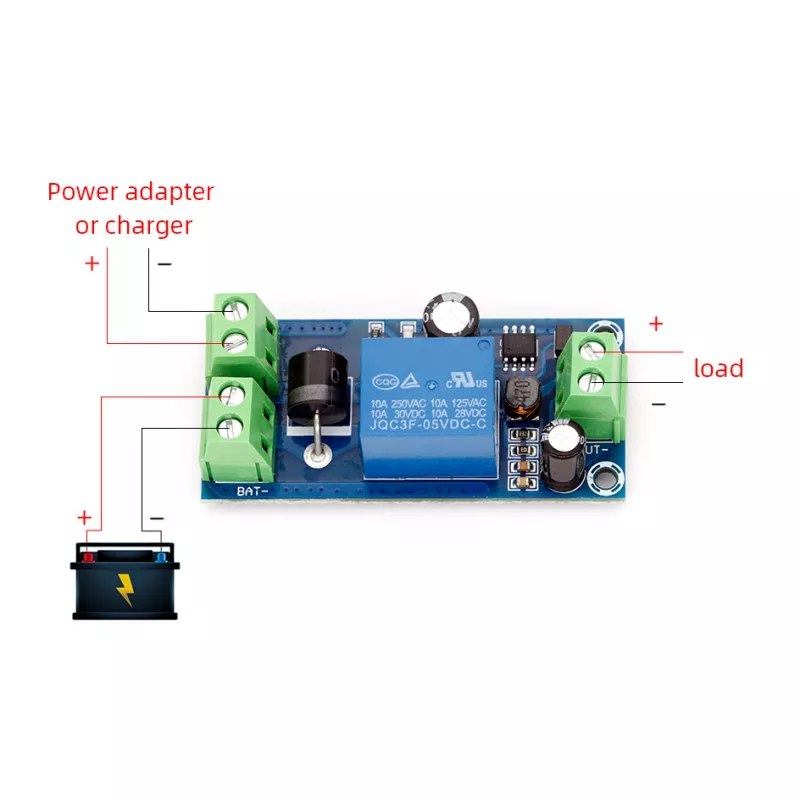

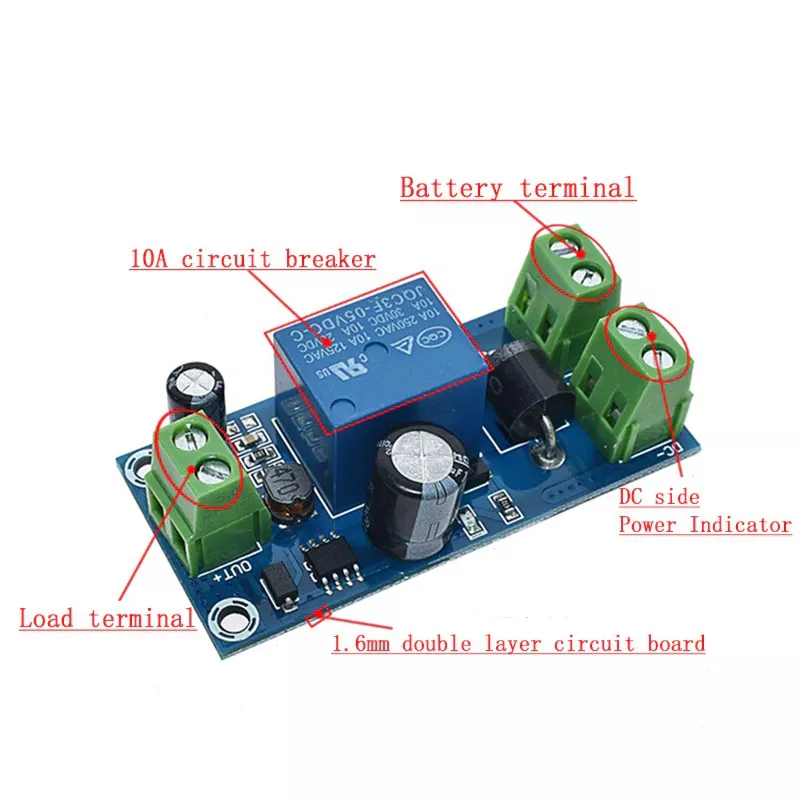

نحوه اتصال به زبان ساده
1. آداپتور
منبع اصلی برق را به ورودی مربوط به آداپتور وصل کنید.
2. باتری
باتری مناسب سیستم را به ورودی باتری متصل کنید.
3. مصرفکننده
خروجی ماژول را به ورودی تغذیه دستگاه وصل کنید.
نکات مهم قبل از استفاده
- ولتاژ باتری و آداپتور باید با دستگاه مصرفکننده سازگار باشد.
- قطب مثبت و منفی را قبل از اتصال بررسی کنید.
- از عبور جریان بیشتر از ظرفیت اعلامی ماژول خودداری کنید.
- این محصول برای مصرفکنندههای DC است و برای برق 220V AC مناسب نیست.
- در مشخصات ارسالی قابلیت شارژ باتری ذکر نشده است.
- در صورت استفاده از باتری لیتیومی، مدار حفاظت و شارژ مناسب همان باتری را جداگانه در نظر بگیرید.
سوالات متداول درباره ماژول UPS محافظ برق YX850
ماژول YX850 چه کاری انجام میدهد؟
وقتی برق آداپتور قطع میشود، باتری را بهصورت خودکار وارد مدار میکند تا مصرفکننده DC خاموش نشود.
آیا برای مودم مناسب است؟
اگر ولتاژ و جریان مودم با سیستم باتری و آداپتور شما سازگار باشد، میتواند برای ساخت برق اضطراری مودم استفاده شود.
آیا خودش باتری را شارژ میکند؟
در مشخصات ارائهشده برای این مدل، قابلیت شارژ باتری ذکر نشده است؛ بنابراین آن را شارژر باتری در نظر نگیرید.
آیا برای برق 220 ولت مناسب است؟
خیر، این مدل برای سیستمهای DC طراحی شده و نباید مستقیماً به برق 220V AC متصل شود.
حداکثر جریان آن چقدر است؟
حداکثر جریان بار اعلامی این مدل 10 آمپر است.
خرید ماژول UPS محافظ برق YX850
اگر یک دستگاه DC دارید که نباید هنگام قطع برق خاموش شود، ماژول YX850 راه سادهای برای سوییچ خودکار بین آداپتور و باتری در اختیار شما قرار میدهد.
این ماژول مخصوص پروژههایی است که میخواهند هنگام وجود برق از آداپتور استفاده کنند و در زمان قطع برق، بدون دخالت دستی باتری را وارد مدار کنند. قبل از خرید فقط ولتاژ و جریان دستگاه، باتری و آداپتور خود را با مشخصات ماژول تطبیق دهید.
اسناد فنی محصول
در حال حاضر سند فنی برای این محصول ثبت نشده است.
9 دیدگاه برای ماژول UPS محافظ برق YX850 | سوئیچ خودکار آداپتور و باتری نمونه 10A
برای ثبت نقد و بررسی وارد حساب کاربری خود شوید.
مهدی –
نکته خوبش اینه که لازم نیست برای سوییچ بین آداپتور و باتری مدار جداگانه طراحی کنید. برای مودم، دوربین، سیستمهای امنیتی و پروژههای الکترونیکی خیلی کاربردیه.
علی –
نسخه 10 آمپر برای مصرفکنندههایی که جریان بالاتری دارن گزینه مناسبتریه. فقط باید باتری، سیمها و کانکتورها هم متناسب با جریان مصرفی انتخاب بشن.
حسین –
برای ساخت UPS دستساز واقعاً قطعه کاربردیه. آداپتور رو به ورودی وصل میکنید و باتری هم به بخش مربوط به باتری، بعد مدار خودش بین این دو منبع سوییچ میکنه.
رضا –
اگر دستگاهی دارید که با قطع لحظهای برق ریست میشه، چنین ماژولی خیلی کمک میکنه. مخصوصاً برای مودم، روتر، تجهیزات مانیتورینگ و سیستمهای کنترلی.
سعید –
قبل از خرید حتماً ولتاژ آداپتور، ولتاژ باتری و ولتاژ دستگاه مصرفکننده رو بررسی کنید. این ماژول وظیفه سوییچ و مدیریت مسیر تغذیه رو داره و جای مبدل ولتاژ رو نمیگیره.
