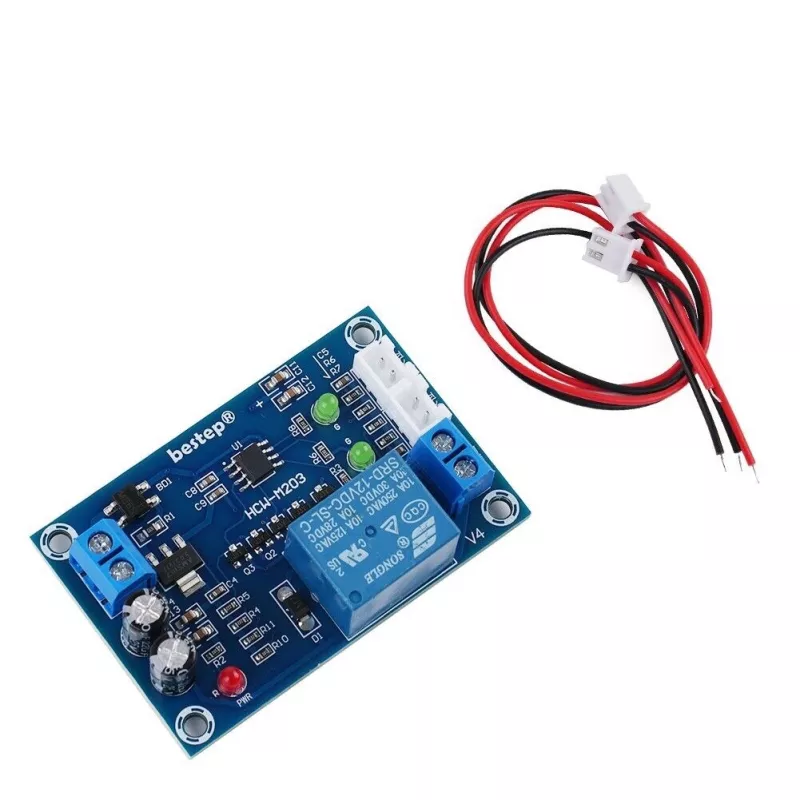

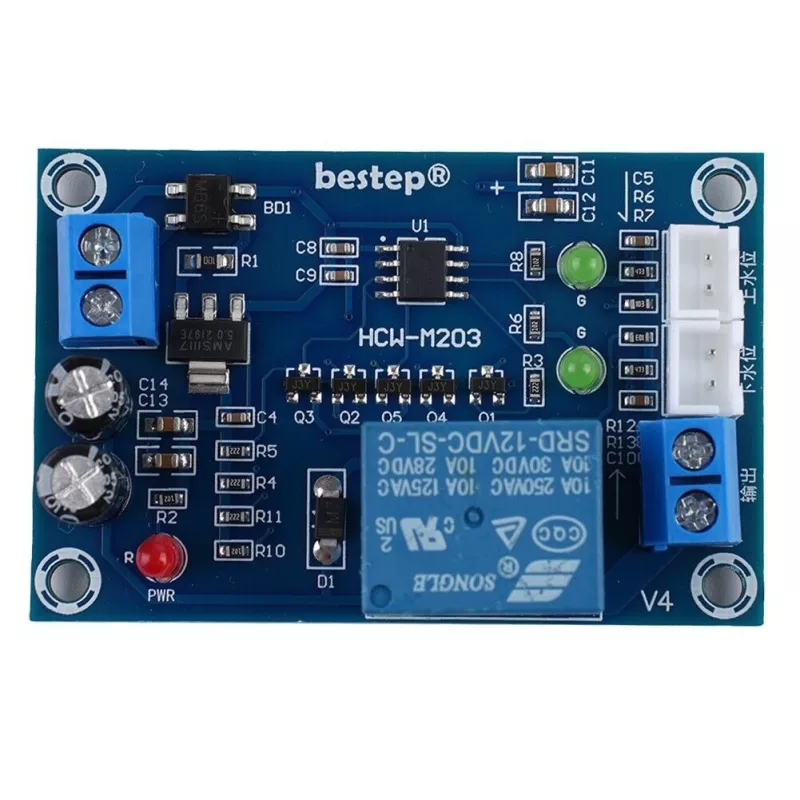

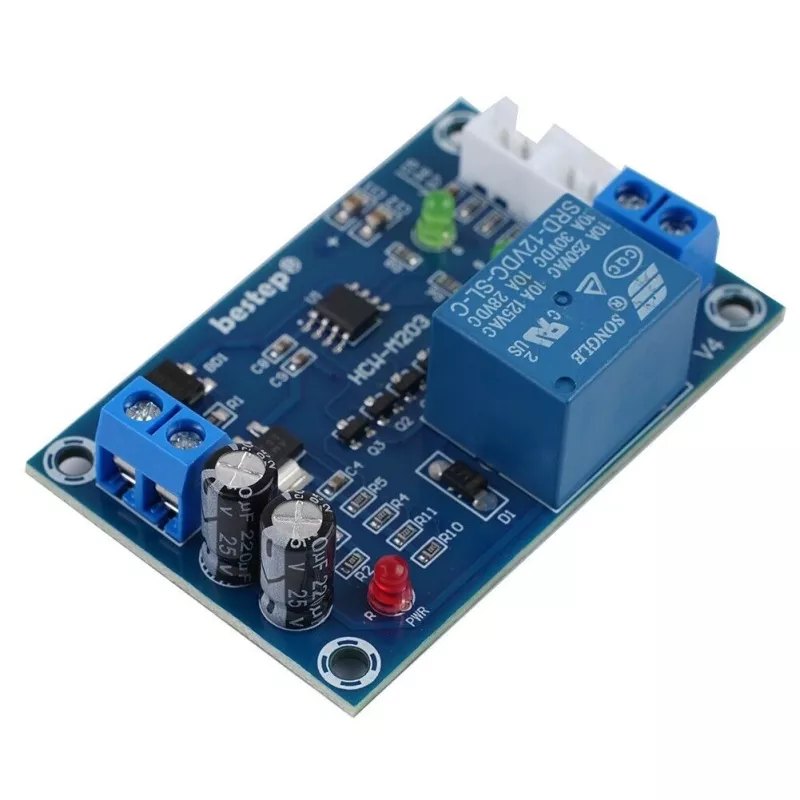

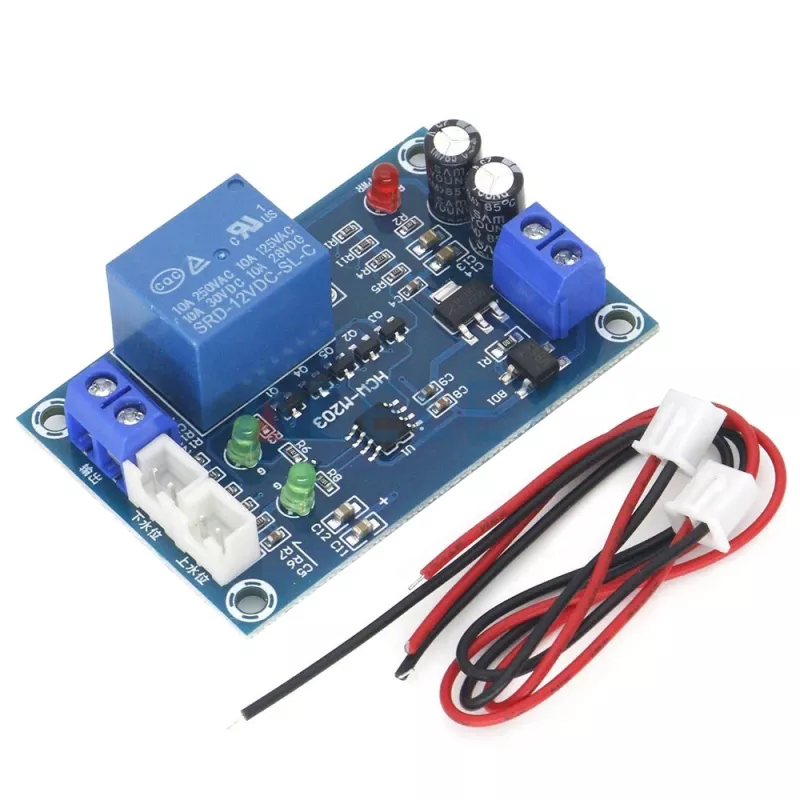

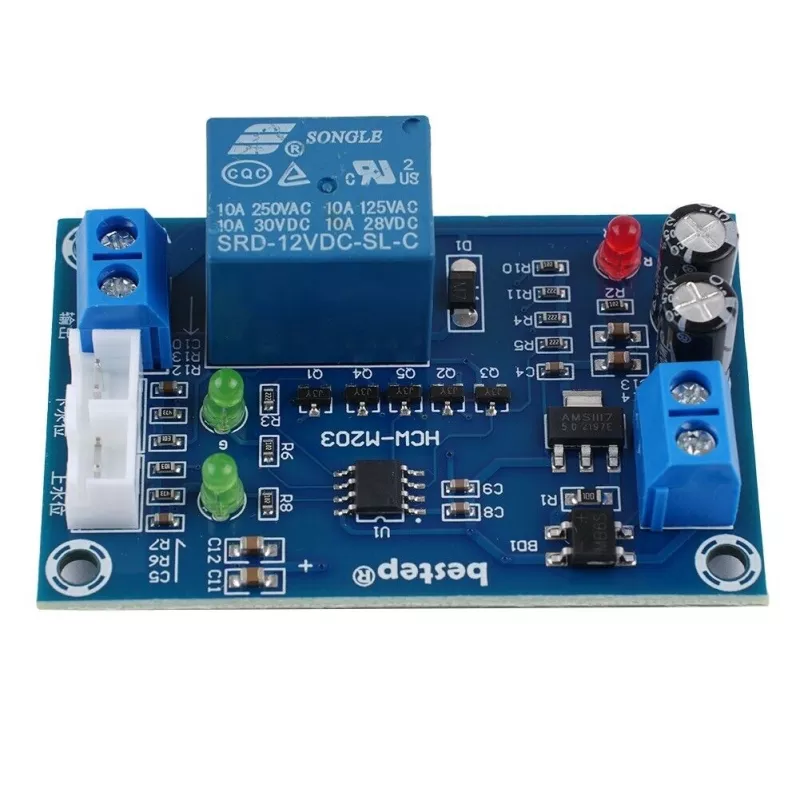

ماژول تشخیص و کنترل سطح آب مدل XH-M203
ویژگی های محصول
- ماژول تشخیص و کنترل سطح آب XH-M203 مناسب کنترل خودکار سطح آب مخزن و پمپ
- قابل تغذیه با 12V DC یا 12V AC و دارای خروجی رله با حداکثر جریان اعلامی 10A
- دارای ورودی سطح‌سنج برای تعریف حد پایین و حد بالای آب بدون نیاز به برنامه‌نویسی
- مناسب پر کردن مخزن، کنترل پمپ و تخلیه خودکار آب در مخازن، زیرزمین و فضاهای مشابه
- خود برد ضدآب نیست و برای مایعات قابل اشتعال مناسب نیست؛ در نصب باید از پاشش آب محافظت شود
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
612,300 تومان
موجودی: 3 عدد
کاربران این محصولات را هم دیده‌اند
ماژول تشخیص و کنترل سطح آب XH-M203 / HCW-M203 | رله 10 آمپر 12 ولت
ماژول تشخیص و کنترل سطح آب XH-M203 که با نام HCW-M203 نیز عرضه می‌شود، یک کنترلر آماده برای مدیریت خودکار سطح آب در مخزن، تانکر و پروژه‌های مشابه است. این ماژول بدون نیاز به آردوینو یا برنامه‌نویسی می‌تواند با استفاده از سیم‌های سطح‌سنج، پایین یا بالا بودن سطح آب را تشخیص داده و رله خروجی را برای روشن یا خاموش کردن پمپ کنترل کند.
کاربرد اصلی آن ساده است: شما یک سطح پایین و یک سطح بالا برای مخزن مشخص می‌کنید، سیم‌های حسگر را در همان نقاط قرار می‌دهید و پمپ را به خروجی رله متصل می‌کنید. از اینجا به بعد، کنترل سطح آب به‌صورت خودکار انجام می‌شود.
XH-M203
12V AC/DC
10A Max
اتوماتیک
ماژول XH-M203 دقیقاً چه کاری انجام می‌دهد؟
این ماژول وضعیت سطح آب را از طریق سیم‌های حسگر بررسی می‌کند و بر اساس رسیدن آب به نقاط تعیین‌شده، رله خروجی را روشن یا خاموش می‌کند.
به زبان ساده، شما به ماژول می‌گویید «اگر آب از این سطح پایین‌تر رفت، پمپ وارد عمل شود» و «وقتی آب به این سطح بالا رسید، پمپ متوقف شود». به این ترتیب نیازی نیست کاربر دائم سطح مخزن را بررسی کند.

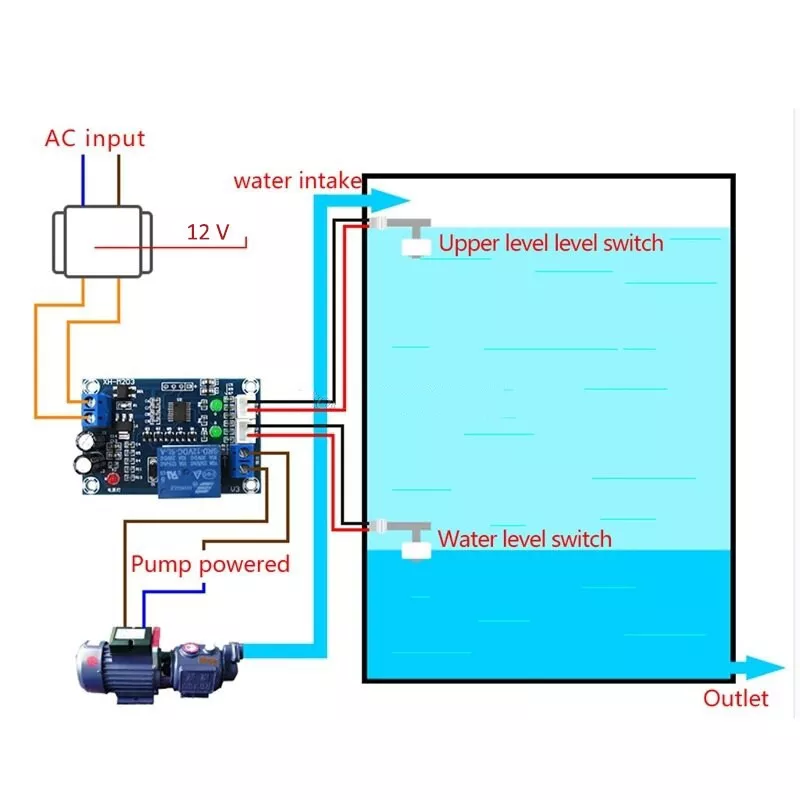

یک مثال خیلی ساده برای مخزن آب
فرض کنید یک مخزن دارید که نمی‌خواهید خالی شود. یک سیم حسگر را در سطح پایین و سیم دیگر را در سطح بالاتر قرار می‌دهید.
وقتی سطح آب از نقطه پایین عبور کند، ماژول می‌تواند رله را فعال کرده و پمپ شروع به پر کردن مخزن کند. زمانی که آب به سطح بالا برسد، رله قطع شده و پمپ متوقف می‌شود.
نتیجه: مخزن بدون نیاز به روشن و خاموش کردن دستی پمپ، بین دو سطح مشخص کنترل می‌شود.
بدون آردوینو، بدون برنامه‌نویسی
یکی از مزیت‌های مهم XH-M203 این است که برای کنترل ساده سطح آب نیازی به میکروکنترلر، کدنویسی یا ساخت مدار جداگانه ندارید.

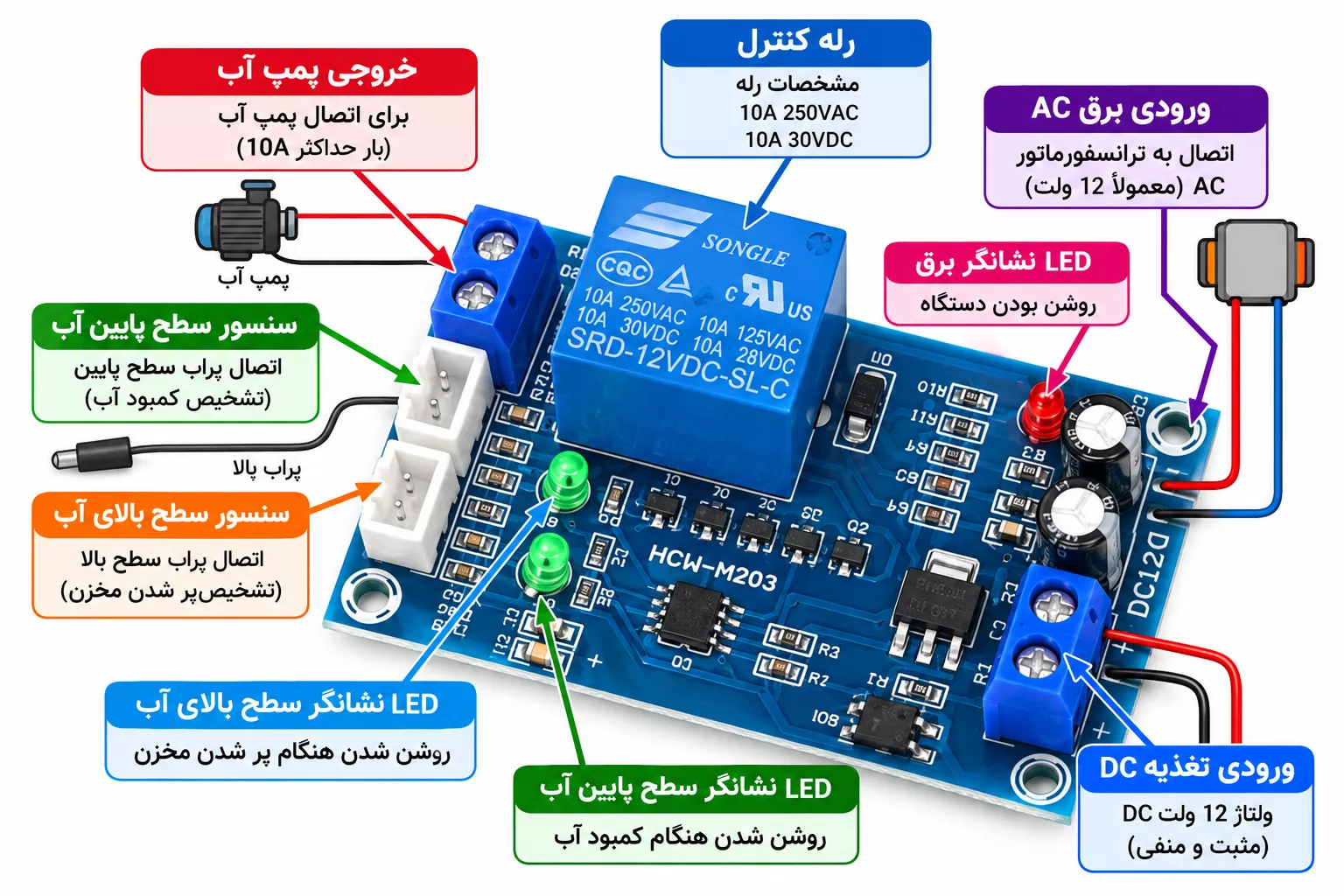

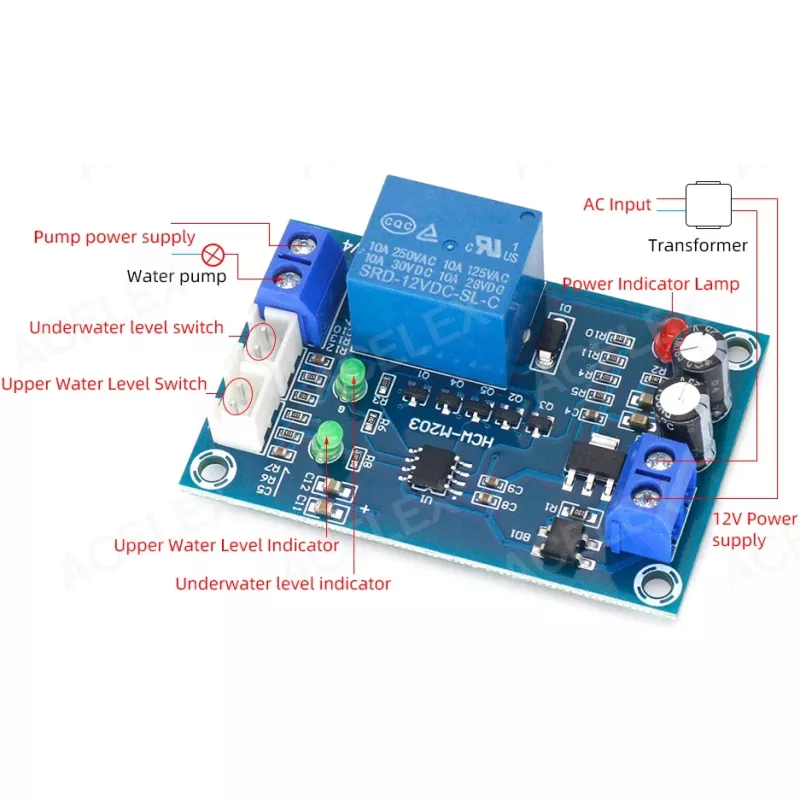

کنترل اصلی روی خود برد انجام می‌شود و کافی است تغذیه، سیم‌های سطح‌سنج و خروجی رله را طبق سیم‌بندی صحیح متصل کنید.
کاربرد در پر کردن خودکار مخزن
یکی از کاربردهای رایج این ماژول، پر کردن خودکار مخزن است. در این حالت زمانی که آب پایین می‌آید، پمپ روشن می‌شود و با رسیدن سطح آب به نقطه بالایی، پمپ خاموش خواهد شد.
این روش برای تانکر آب، مخازن ذخیره و پروژه‌هایی که نیاز به حفظ سطح آب بین دو نقطه دارند کاربردی است.
کاربرد در تخلیه خودکار آب
طبق توضیحات محصول، این ماژول در سیستم‌های تخلیه آب نیز قابل استفاده است؛ برای مثال می‌توان از آن در مخزن، استخر، گاراژ، زیرزمین یا محیط‌هایی که تجمع آب ایجاد می‌شود استفاده کرد.
نحوه سیم‌بندی و عملکرد نهایی باید متناسب با حالت موردنظر پروژه انجام شود و قبل از نصب دائمی آزمایش شود.
سطح آب چگونه تشخیص داده می‌شود؟
این ماژول از تماس آب با دو سر کنتاکت یا سیم‌های سطح‌سنج برای تشخیص وجود آب در نقطه موردنظر استفاده می‌کند.
وقتی آب به الکترودهای سطح‌سنج برسد، تغییر وضعیت ورودی توسط مدار تشخیص داده می‌شود و ماژول بر اساس وضعیت تعیین‌شده رله را فعال یا غیرفعال می‌کند.
مشخصات فنی ماژول تشخیص و کنترل سطح آب XH-M203
| مشخصه | مقدار |
| مدل | HCW-M203 / XH-M203 |
| ولتاژ کاری | 12V DC یا 12V AC |
| حداکثر جریان خروجی اعلامی | 10A |
| نوع خروجی | رله |
| نوع کنترل | اتوماتیک |
| کنترلر اعلامی | STM8 |
| کانکتورها | XH دو پین |
| سوراخ نصب | مناسب پیچ M3 |

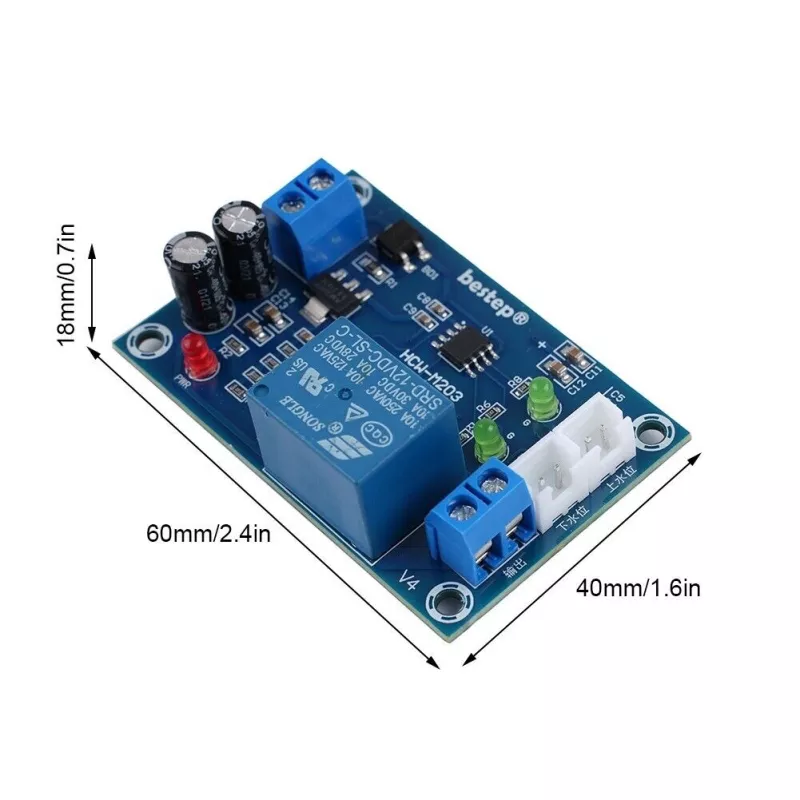

| ابعاد اعلامی | حدود 60 × 40 × 19mm |
| وزن اعلامی | حدود 20g |
کاربردهای ماژول XH-M203
🚰 مخزن آب
کنترل خودکار حد پایین و بالای آب در مخزن.
💧 تانکر ذخیره
جلوگیری از خالی شدن یا پر شدن بیش از حد مخزن.
🔄 کنترل پمپ
روشن و خاموش کردن پمپ بر اساس وضعیت سطح آب.
🏊 استخر
قابل استفاده در پروژه‌های مرتبط با کنترل و تخلیه آب.
🏠 زیرزمین
مناسب پروژه‌های تخلیه آب تجمع‌یافته یا سیلابی.
🛠 پروژه DIY
مناسب ساخت سیستم‌های ساده کنترل سطح مایعات رسانا.
رله 10 آمپر یعنی چه؟
در مشخصات محصول حداکثر جریان خروجی 10A اعلام شده است. این مقدار را باید حداکثر جریان نامی اعلامی خروجی در نظر گرفت و نه تضمین استفاده از هر موتور 10 آمپری در همه شرایط.
پمپ‌ها و موتورها هنگام روشن شدن ممکن است برای مدت کوتاه جریان بسیار بیشتری از جریان عادی خود بکشند. برای پمپ‌های قوی یا بارهای دارای جریان راه‌اندازی بالا بهتر است حاشیه اطمینان در نظر گرفته شود و در صورت نیاز از رله قدرت یا کنتاکتور واسط استفاده شود.
راه‌اندازی به زبان ساده
- ابتدا محل حد پایین و حد بالای آب در مخزن را مشخص کنید.
- سیم‌ها یا الکترودهای سطح‌سنج را در نقاط موردنظر نصب کنید.
- پمپ یا مدار کنترل پمپ را به خروجی رله متصل کنید.
- تغذیه 12 ولت مناسب را به ماژول وصل کنید.
- عملکرد سیستم را با بالا و پایین بردن سطح آب آزمایش کنید.
- پس از اطمینان از عملکرد صحیح، سیم‌ها و خود برد را در محل مناسب ثابت کنید.
برد ضدآب نیست
خود ماژول XH-M203 نباید با آب تماس داشته باشد. فقط سیم‌ها یا الکترودهای سطح‌سنج برای قرار گرفتن در محل تشخیص آب استفاده می‌شوند.
برد کنترل باید دور از پاشش آب، رطوبت شدید و میعان نصب شود و در صورت استفاده نزدیک مخزن، بهتر است داخل جعبه یا محفظه مناسب قرار بگیرد.
برای مایعات قابل اشتعال استفاده نکنید
روش تشخیص این ماژول بر اساس تماس مایع با الکترودهای سطح‌سنج است. طبق توضیحات محصول، این ماژول برای محیط‌ها و مایعات قابل اشتعال مناسب نیست.
برای سوخت، حلال‌های قابل اشتعال یا محیط‌هایی با الزامات ایمنی خاص باید از سنسور و کنترلر تخصصی و تأییدشده استفاده شود.
سوالات متداول درباره ماژول تشخیص و کنترل سطح آب XH-M203
آیا برای کار با ماژول تشخیص و کنترل سطح آب به آردوینو نیاز دارم؟
خیر. XH-M203 یک کنترلر آماده سطح آب است و برای عملکرد معمول خود به آردوینو یا برنامه‌نویسی نیاز ندارد.
آیا ماژول تشخیص و کنترل سطح آب می‌تواند پمپ را خودکار روشن و خاموش کند؟
بله. خروجی رله بر اساس وضعیت سطح آب فعال یا غیرفعال می‌شود و می‌توان از آن برای کنترل پمپ سازگار استفاده کرد.
تغذیه ماژول تشخیص و کنترل سطح آب چند ولت است؟
طبق مشخصات ارائه‌شده، ماژول با 12V DC یا 12V AC قابل تغذیه است.
آیا می‌توان ماژول تشخیص و کنترل سطح آب را به پمپ 10 آمپر را مستقیم وصل کرد؟
10A حداکثر جریان خروجی اعلامی است. برای موتور و پمپ باید جریان راه‌اندازی نیز در نظر گرفته شود و برای بارهای سنگین بهتر است از رله یا کنتاکتور واسط استفاده شود.
آیا ماژول تشخیص و کنترل سطح آب خود برد را می‌توان داخل مخزن گذاشت؟
خیر. خود ماژول ضدآب نیست و باید دور از آب نصب شود. فقط سیم‌ها یا الکترودهای سطح‌سنج در محل تشخیص آب قرار می‌گیرند.
آیا ماژول تشخیص و کنترل سطح آب برای پر کردن خودکار تانکر مناسب است؟
بله، یکی از کاربردهای اصلی آن کنترل خودکار سطح آب در تانکر و مخزن است.
آیا ماژول تشخیص و کنترل سطح آب برای بنزین یا مایعات قابل اشتعال قابل استفاده است؟
خیر. طبق مشخصات محصول، این روش تشخیص برای مایعات قابل اشتعال مناسب نیست.
خرید ماژول تشخیص و کنترل سطح آب XH-M203
اگر می‌خواهید سطح آب یک مخزن را بدون کنترل دستی و بدون برنامه‌نویسی مدیریت کنید، ماژول تشخیص و کنترل سطح آب XH-M203 یک راهکار ساده برای کنترل خودکار پمپ بر اساس حد بالا و پایین آب است.
تغذیه 12 ولت AC/DC، خروجی رله، کنترل خودکار و ابعاد کوچک باعث شده این ماژول برای مخزن آب، تانکر، پروژه‌های تخلیه آب و سیستم‌های کنترل سطح مایعات رسانا گزینه‌ای کاربردی باشد. فقط در انتخاب پمپ، جریان راه‌اندازی و ایمنی نصب در محیط مرطوب را حتماً در نظر بگیرید.
