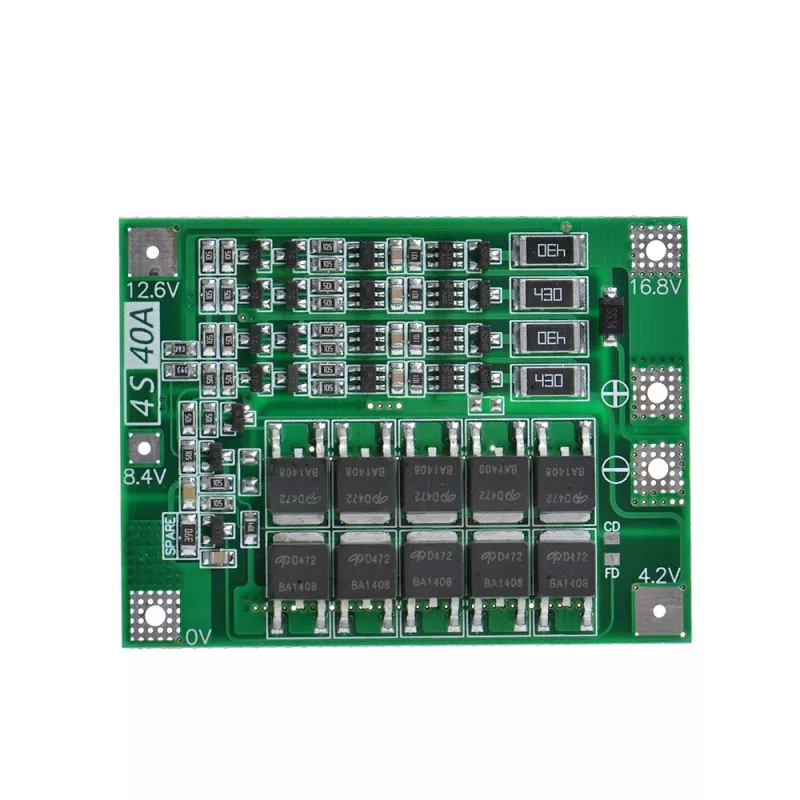

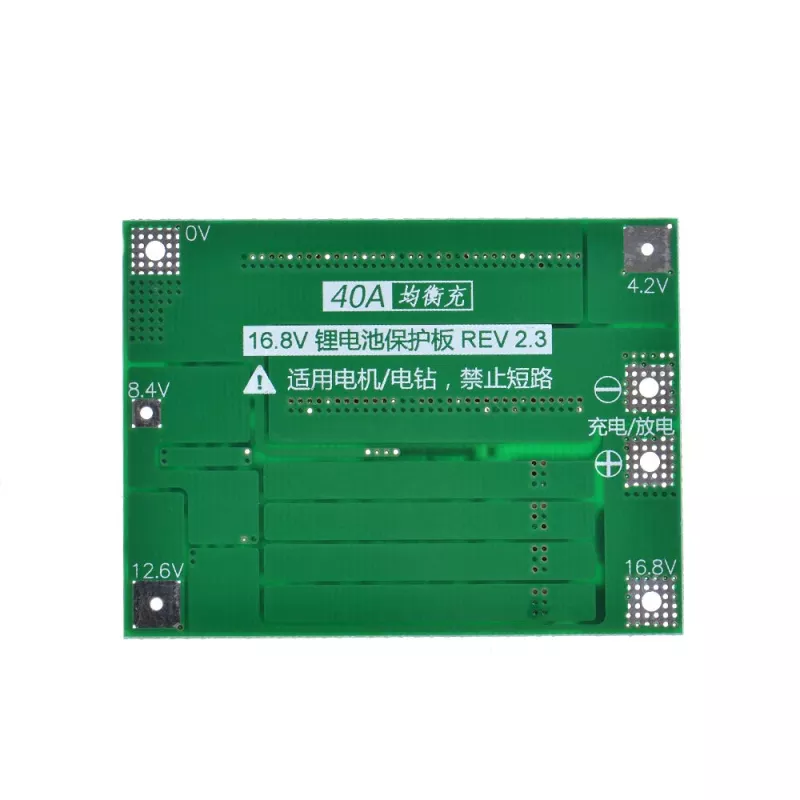

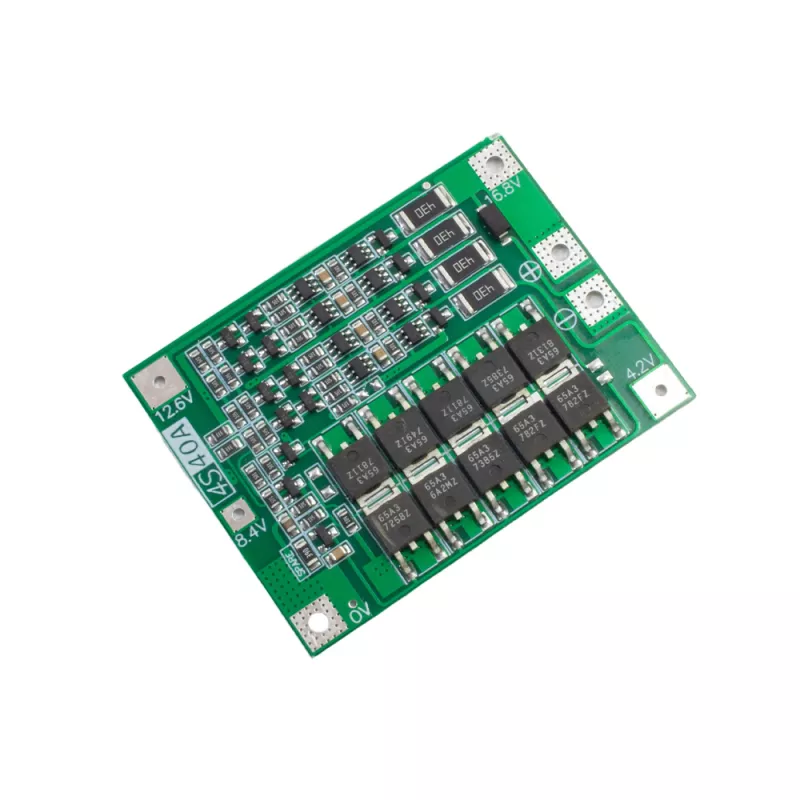

ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 40 آمپر

ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 40 آمپریک برد مدیریت و حفاظت باتری برای پک‌های لیتیوم یون و لیتیوم پلیمر چهار سلولی است که سلول‌های آن به‌صورت سری به یکدیگر متصل شده‌اند. این ماژول برای مدیریت پک‌های باتری 4S طراحی شده و از باتری‌هایی با ولتاژ نامی 16.8 ولت پشتیبانی می‌کند. استفاده از مدار BMS در پک‌های چندسلولی لیتیومی اهمیت زیادی دارد، زیرا شرایط شارژ و دشارژ باتری باید تحت کنترل قرار گیرد تا از ادامه کار پک در شرایط نامناسب جلوگیری شود.

ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 40 آمپربا پشتیبانی از جریان کاری تا 40 آمپر، برای بسیاری از تجهیزات قابل حمل و پروژه‌های الکترونیکی با مصرف جریان متوسط تا بالا مناسب است. مدار حفاظتی آن قابلیت تشخیص شرایطی مانند شارژ بیش از حد، دشارژ بیش از حد، جریان بیش از حد و اتصال کوتاه را دارد. همچنین قابلیت بالانس غیرفعال سلول‌ها با جریان 60 میلی‌آمپر در مشخصات آن اعلام شده است که برای کمک به مدیریت اختلاف ولتاژ بین سلول‌های پک مورد استفاده قرار می‌گیرد.

معرفی و نحوه عملکرد ماژول BMS

BMS یا Battery Management System یک مدار الکترونیکی برای کنترل و حفاظت از پک‌های باتری قابل شارژ است. در پک‌هایی که چند سلول لیتیومی به‌صورت سری به یکدیگر متصل می‌شوند، ولتاژ کل پک از مجموع ولتاژ سلول‌ها به دست می‌آید. با این حال، سلول‌ها ممکن است در شرایط واقعی دقیقاً رفتار یکسانی نداشته باشند. به همین دلیل، کنترل وضعیت سلول‌ها و جلوگیری از کارکرد پک در شرایط نامناسب اهمیت دارد.

ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 40 آمپربرای آرایش 4S طراحی شده است؛ یعنی چهار سلول باتری لیتیومی در ساختار سری قرار می‌گیرند. در چنین ساختاری، ولتاژ پک بر اساس مشخصات اعلام‌شده برابر با 16.8 ولت است. ولتاژ قطع شارژ برای هر سلول در محدوده مشخص‌شده توسط مدار کنترل می‌شود و در صورت شناسایی شرایط اضافه‌شارژ، مدار می‌تواند فرآیند شارژ را قطع کند.

در زمان دشارژ نیز مدار BMS وضعیت ولتاژ باتری و جریان مصرفی را تحت نظر دارد. اگر شرایط دشارژ بیش از حد، جریان بیش از حد یا اتصال کوتاه شناسایی شود، مسیر جریان می‌تواند قطع شود تا از ادامه وضعیت خطا جلوگیری شود.

ویژگی‌ها و قابلیت‌های اصلی

پشتیبانی از پک باتری 4 سل سری

ساختار ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 40 آمپر برای پک‌های چهار سلولی سری یا 4S در نظر گرفته شده است. این ویژگی باعث می‌شود بتوان از آن برای ساخت پک‌های باتری لیتیوم یون و لیتیوم پلیمر چهار سلولی استفاده کرد. هنگام ساخت پک، اتصال صحیح سلول‌ها و سیم‌های مربوط به نقاط مختلف پک اهمیت زیادی دارد.

جریان کاری تا 40 آمپر

حداکثر جریان کاری اعلام‌شده برای این ماژول 40 آمپر است. این مقدار، ظرفیت جریان کاری اعلام‌شده برای برد BMS است و توانایی واقعی سیستم نهایی به عوامل دیگری مانند نوع سلول‌های باتری، ظرفیت واقعی سلول‌ها، کیفیت اتصالات، سیم‌کشی، مقاومت مسیرهای جریان و شرایط کاری نیز وابسته خواهد بود.

حفاظت در برابر شارژ بیش از حد

یکی از وظایف اصلی BMS، جلوگیری از ادامه شارژ باتری در شرایطی است که ولتاژ سلول از محدوده تعیین‌شده عبور کند. بر اساس مشخصات اعلام‌شده، ولتاژ تشخیص اضافه‌شارژ در حدود 4.28 ولت با تلرانس اعلام‌شده قرار دارد و محدوده ولتاژ اضافه‌شارژ نیز در مشخصات فنی درج شده است.

حفاظت در برابر دشارژ بیش از حد

دشارژ بیش از حد می‌تواند برای سلول‌های لیتیومی نامناسب باشد. این ماژول دارای حفاظت در برابر اضافه‌دشارژ است و ولتاژ تشخیص اضافه‌دشارژ در مشخصات فنی آن حدود 2.55 ولت با تلرانس اعلام‌شده ذکر شده است. در صورت شناسایی شرایط اضافه‌دشارژ، مدار حفاظتی می‌تواند مسیر دشارژ را قطع کند.

حفاظت در برابر جریان بیش از حد

علاوه بر جریان کاری 40 آمپر، جریان اضافه‌جریان اعلام‌شده برای این برد 80 آمپر است. زمان تشخیص جریان بیش از حد نیز 500 میلی‌ثانیه ذکر شده است. این قابلیت برای جلوگیری از ادامه عبور جریان غیرعادی از مسیر باتری مورد استفاده قرار می‌گیرد.

حفاظت در برابر اتصال کوتاه

ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 40 آمپر دارای قابلیت تشخیص و حفاظت در برابر اتصال کوتاه است. زمان تشخیص اتصال کوتاه 100 میلی‌ثانیه اعلام شده و در صورت تشخیص خطا، اتصال بار قطع می‌شود. طبق مشخصات محصول، پس از رفع شرایط اتصال کوتاه، قابلیت بازیابی خودکار برای این حفاظت در نظر گرفته شده است.

بالانس غیرفعال سلول‌ها

ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 40 آمپر دارای قابلیت Passive Balancing یا بالانس غیرفعال سلول‌ها است. جریان بالانس اعلام‌شده برای این برد 60 میلی‌آمپر است. هدف از این قابلیت، کمک به مدیریت اختلاف ولتاژ بین سلول‌های یک پک سری است تا وضعیت سلول‌ها در زمان شارژ بهتر کنترل شود.

کاربردهای محصول

• ساخت پک‌های باتری لیتیومی 4S
• پک‌های باتری لیتیوم یون و لیتیوم پلیمر
• ابزارهای شارژی مانند دریل و تجهیزات مشابه
• موتورهای DC با نیاز به منبع تغذیه باتری
• اسکوترها و دوچرخه‌های برقی کوچک در صورت سازگاری جریان و ولتاژ
• سیستم‌های روشنایی قابل حمل و اضطراری
• پاوربانک‌های صنعتی و تجهیزات ذخیره انرژی
• پروژه‌های رباتیک با مصرف جریان بالا
• سیستم‌های ذخیره انرژی مبتنی بر باتری
• دوربین‌ها و تجهیزات تصویربرداری قابل حمل
• سیستم‌های برق اضطراری کوچک

نکات مهم استفاده و نصب

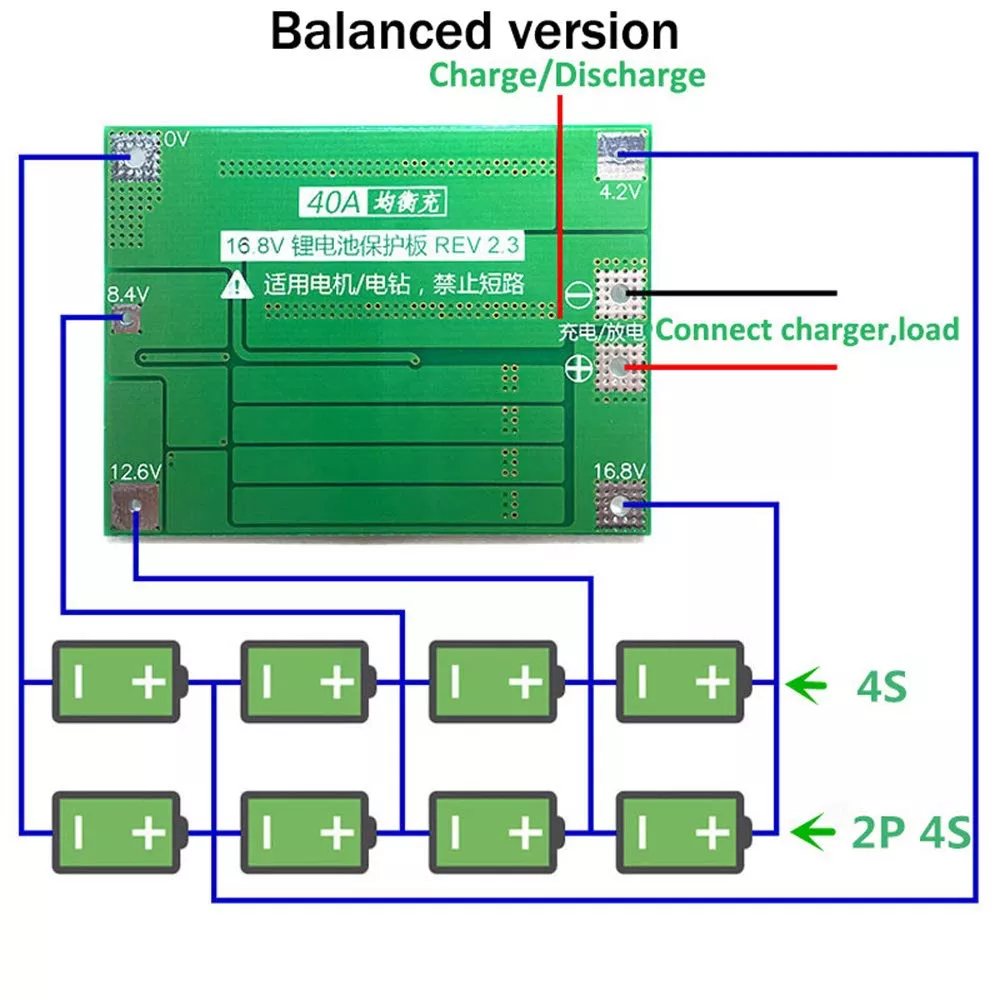

ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 40 آمپر برای پک‌های چهار سلولی سری یا 4S طراحی شده است. بنابراین استفاده از آن برای ساختارهایی با تعداد سلول متفاوت، بدون اطمینان از سازگاری مدار، توصیه نمی‌شود. هنگام مونتاژ پک، ترتیب سلول‌ها و اتصالات مربوط به نقاط مختلف پک باید مطابق ساختار 4S و طراحی برد انجام شود.

استفاده از سلول‌های سالم و سازگار در یک پک چندسلولی اهمیت زیادی دارد. تفاوت زیاد بین سلول‌ها از نظر وضعیت شارژ، ظرفیت یا شرایط کاری می‌تواند باعث ایجاد اختلاف در عملکرد آن‌ها شود. قابلیت بالانس این برد به مدیریت اختلاف ولتاژ سلول‌ها کمک می‌کند، اما انتخاب صحیح سلول‌ها همچنان بخش مهمی از طراحی پک باتری است.

منبع شارژ باید با پک چهار سلولی و ولتاژ شارژ مورد نیاز آن سازگار باشد. در مشخصات این محصول، ولتاژ شارژ 16.8 ولت و محدوده ولتاژ شارژ 16.8 تا 18.1 ولت ذکر شده است. به دلیل وجود این اختلاف در اطلاعات ارائه‌شده، انتخاب شارژر باید بر اساس مشخصات دقیق پک، سلول‌ها و مدار BMS انجام شود و نباید صرفاً بر اساس یک مقدار بدون بررسی سایر مشخصات صورت گیرد.

حداکثر جریان کاری 40 آمپر به معنای آن نیست که هر نوع باتری یا هر نوع سیم‌کشی می‌تواند چنین جریانی را به‌صورت ایمن تأمین کند. در طراحی پک باید توانایی واقعی سلول‌ها، سطح مقطع سیم‌ها، کیفیت اتصالات و شرایط حرارتی سیستم نیز در نظر گرفته شود.

بر اساس اطلاعات ارائه‌شده، ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 40 آمپر برای دریل‌های شارژی با جریان راه‌اندازی کمتر از 80 آمپر و توان کمتر از 135 وات مناسب اعلام شده است. این کاربرد باید با مشخصات واقعی موتور و باتری مورد استفاده در پروژه تطبیق داده شود.

مشخصات فنی

جمع‌بندی

ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 40 آمپر، یک برد محافظ و مدیریت باتری برای پک‌های 4S لیتیوم یون و لیتیوم پلیمر است. این ماژول با پشتیبانی از جریان کاری تا 40 آمپر، حفاظت در برابر اضافه‌شارژ، اضافه‌دشارژ، جریان بیش از حد و اتصال کوتاه، برای استفاده در انواع پروژه‌های باتری‌محور مناسب است. قابلیت Passive Balancing با جریان 60 میلی‌آمپر نیز برای کمک به مدیریت اختلاف ولتاژ بین سلول‌های پک در نظر گرفته شده است. ابعاد فشرده 46 × 60 × 3.4 میلی‌متر، امکان نصب مستقیم روی پک باتری و کاربردهایی مانند ابزارهای شارژی، تجهیزات قابل حمل، پروژه‌های رباتیک و سیستم‌های ذخیره انرژی را فراهم می‌کند.
