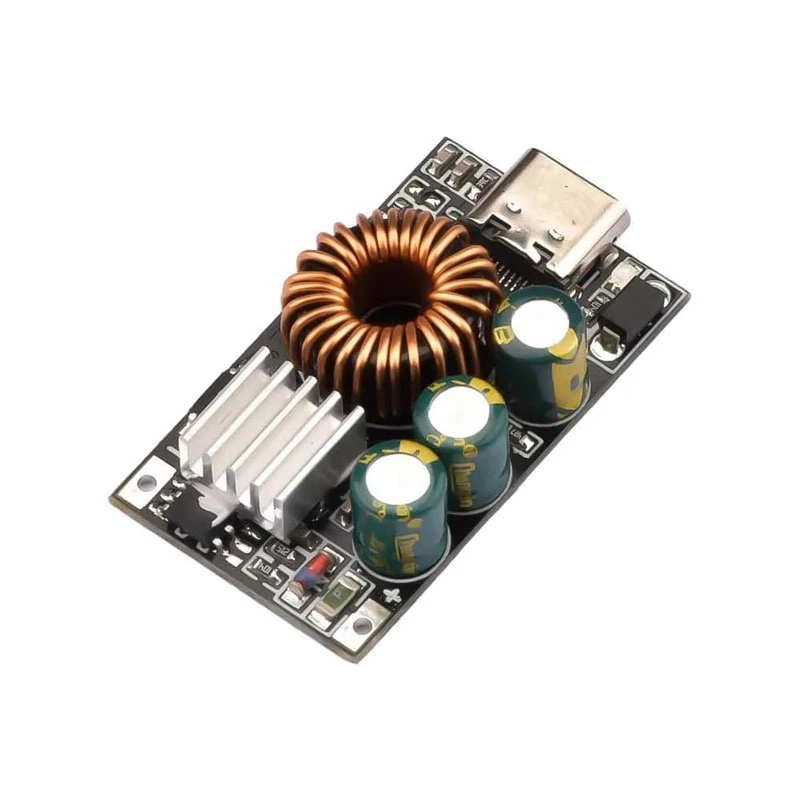

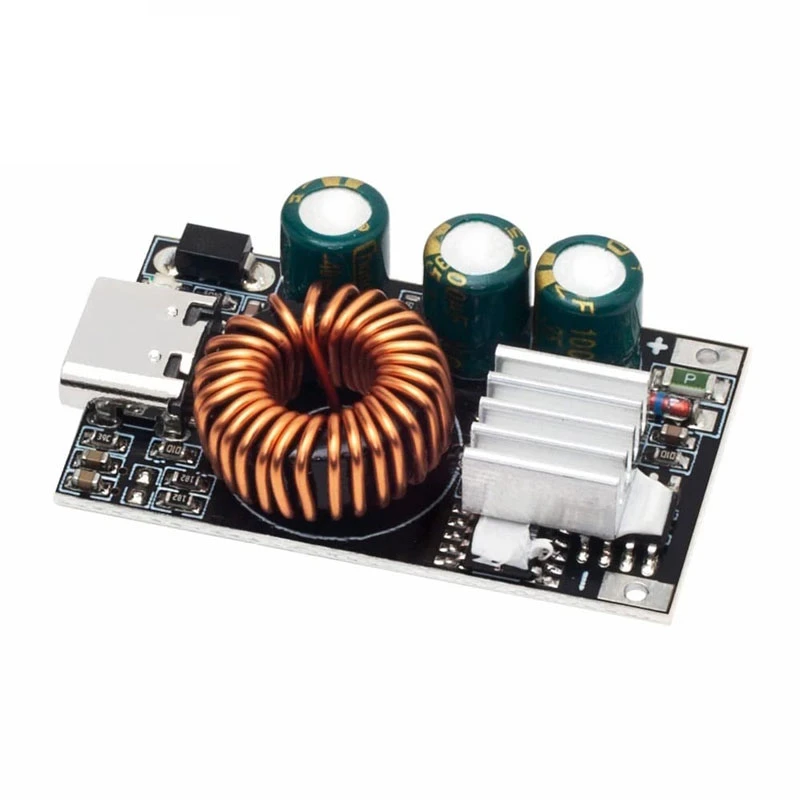

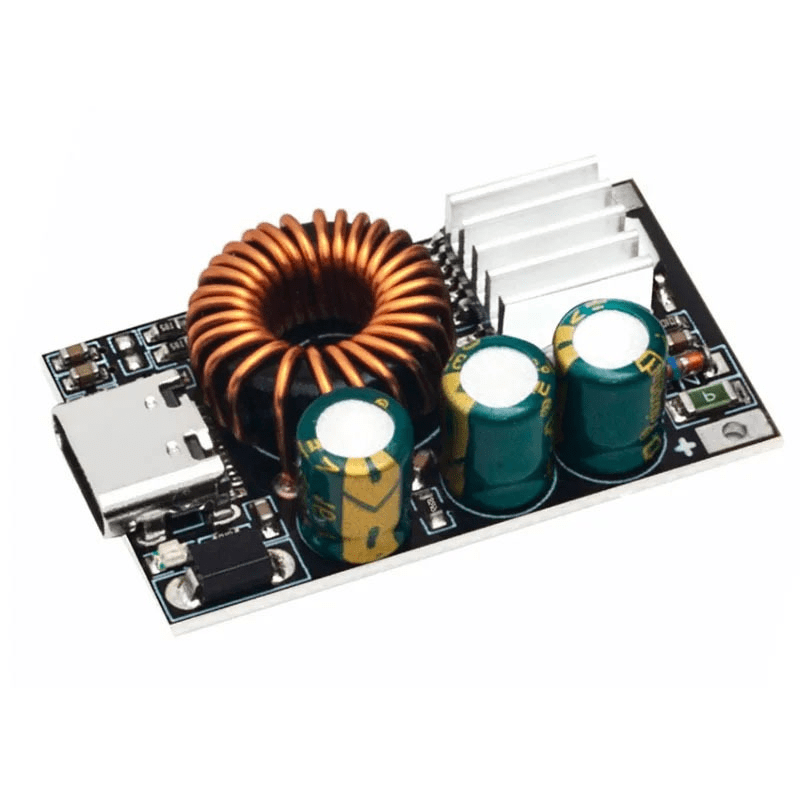

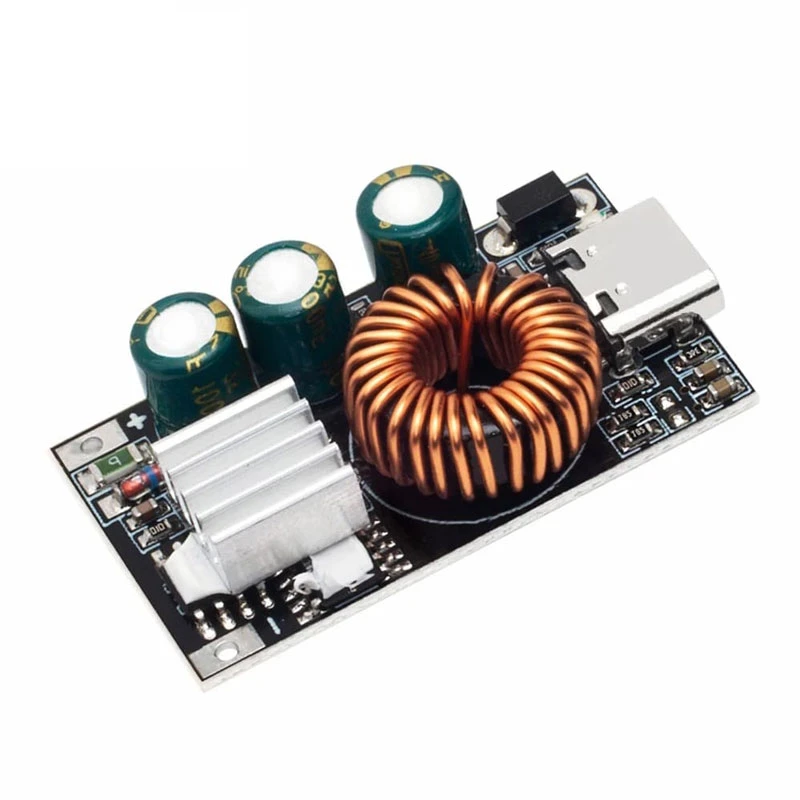

ماژول فست شارژ QC4.0 مدل Type-C با خروجی ۳۰ وات
ویژگی های محصول
- ماژول فست شارژ QC4.0 مدل Type-C با خروجی ۳۰ وات
- دارای ورودی گسترده 10 تا 30 ولت DC مناسب سیستم‌های 12 و 24 ولتی
- خروجی Type-C با حالت‌های اعلامی 5V/3A، 9V/2A و 12V/1.5A
- پشتیبانی از فناوری‌های فست شارژ QC و تنظیم خودکار ولتاژ برای دستگاه‌های سازگار
- ابعاد بسیار کوچک 35×17×9 میلی‌متر مناسب نصب داخل داشبورد، پنل و باکس پروژه
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
414,300 تومان
موجودی: 1 عدد
کاربران این محصولات را هم دیده‌اند
ماژول فست شارژ QC4.0 مدل Type-C با خروجی ۳۰ وات | ورودی 10 تا 30 ولت
ماژول فست شارژ QC4.0 مدل Type-C با خروجی ۳۰ وات یک مبدل DC-DC جمع‌وجور برای ساخت خروجی شارژ Type-C از منابع 12 و 24 ولتی است. این ماژول برای استفاده در خودرو، موتورسیکلت، باتری، سیستم‌های DC و پروژه‌هایی طراحی شده که نیاز دارند از یک منبع با ولتاژ بالاتر، خروجی مناسب برای شارژ موبایل و تجهیزات USB-C دریافت کنند.
ورودی گسترده 10 تا 30 ولت DC باعث شده بتوان این برد را مستقیماً در بسیاری از سیستم‌های 12 و 24 ولتی به کار گرفت. خروجی Type-C نیز بسته به دستگاه متصل و حالت شارژ می‌تواند در ولتاژهای اعلامی 5، 9 یا 12 ولت فعالیت کند.
10–30V DC
30W
USB Type-C
QC4.0
ماژول فست شارژ QC4.0 مدل Type-C با خروجی ۳۰ وات چه کاری انجام می‌دهد؟
برق خودرو یا باتری را نمی‌توان مستقیماً به ورودی شارژ موبایل متصل کرد. این ماژول بین منبع DC و دستگاه قرار می‌گیرد و وظیفه تبدیل و مدیریت ولتاژ خروجی را بر عهده دارد.
برای مثال اگر ماژول را به برق 12 ولت خودرو وصل کنید، برد می‌تواند از طریق پورت Type-C خروجی متناسب با دستگاه متصل را فراهم کند و در صورت سازگاری دستگاه با فست شارژ، ولتاژ مناسب را در اختیار آن قرار دهد.
یک مثال ساده برای استفاده در خودرو
فرض کنید می‌خواهید داخل داشبورد خودرو یا کنار فرمان موتورسیکلت یک پورت Type-C برای شارژ موبایل داشته باشید.
کافی است ورودی ماژول را با رعایت مثبت و منفی به برق DC خودرو متصل کنید و پورت Type-C را در محل مناسب قرار دهید. بعد از آن می‌توانید کابل شارژ گوشی را مستقیماً به ماژول متصل کنید.
به این ترتیب بدون نیاز به آداپتور فندکی آماده، می‌توانید یک خروجی شارژ Type-C را مستقیماً داخل پروژه خود پیاده‌سازی کنید.
خروجی‌های ماژول فست شارژ QC4.0
طبق مشخصات ارائه‌شده برای این مدل، خروجی‌های زیر در حالت‌های مختلف شارژ در دسترس هستند:
5V / 3A
مناسب حالت شارژ 5 ولتی دستگاه‌های سازگار
9V / 2A
یکی از حالت‌های شارژ سریع برای دستگاه‌های سازگار
12V / 1.5A
حالت ولتاژ بالاتر برای تجهیزات پشتیبانی‌کننده
ولتاژ و جریان واقعی خروجی به نوع دستگاه متصل، پروتکل شارژ و شرایط کاری بستگی دارد و دستگاه تنها حالت سازگار با خود را استفاده می‌کند.
آیا همیشه 9 یا 12 ولت وارد گوشی می‌شود؟
خیر. یکی از نکات مهم در شارژ سریع این است که ولتاژهای بالاتر فقط زمانی استفاده می‌شوند که دستگاه متصل و ماژول در حالت فست شارژ سازگار قرار بگیرند.
بنابراین اتصال یک گوشی معمولی به این برد به این معنی نیست که 12 ولت به‌صورت مستقیم به آن اعمال شود. ماژول بر اساس حالت شارژ سازگار عمل می‌کند.
مناسب سیستم‌های 12 و 24 ولتی
یکی از نقاط قوت ماژول فست شارژ QC4.0 مدل Type-C با خروجی ۳۰ وات محدوده ورودی گسترده 10 تا 30 ولت DC است.
این محدوده باعث می‌شود ماژول برای بسیاری از سیستم‌های 12 و 24 ولتی مناسب باشد و بتوان از آن در خودرو، موتورسیکلت و پروژه‌های مبتنی بر باتری استفاده کرد.
🚗 خودرو
برای ایجاد خروجی Type-C روی داشبورد یا کنسول.
🏍 موتورسیکلت
برای شارژ موبایل و تجهیزات در سیستم برق سازگار.
🚚 سیستم 24 ولتی
قابل استفاده در منابع DC داخل محدوده 10 تا 30V.
🔋 باتری
مناسب پروژه‌های باتری‌محور با ولتاژ ورودی سازگار.
🧰 DIY
ساخت شارژر Type-C سفارشی داخل باکس و تجهیزات.
📱 شارژ موبایل
برای دستگاه‌هایی که از حالت‌های شارژ سازگار پشتیبانی می‌کنند.
ابعاد کوچک؛ مناسب نصب داخل پروژه
ابعاد این ماژول تنها حدود 35×17×9 میلی‌متر است؛ بنابراین فضای زیادی اشغال نمی‌کند و می‌توان آن را داخل پنل، داشبورد، جعبه پروژه یا بدنه تجهیزات مختلف نصب کرد.
این ویژگی مخصوصاً برای پروژه‌هایی که فضای داخلی محدودی دارند اهمیت دارد و امکان اضافه کردن خروجی Type-C بدون استفاده از بردهای بزرگ را فراهم می‌کند.
مشخصات فنی ماژول فست شارژ QC4.0
| مشخصه | مقدار |
| نوع ماژول | مبدل کاهنده DC-DC فست شارژ |
| مدل خروجی | USB Type-C |
| ولتاژ ورودی | 10 تا 30V DC |
| خروجی 5 ولت | 5V / 3A |
| خروجی 9 ولت | 9V / 2A |
| خروجی 12 ولت | 12V / 1.5A |
| حداکثر توان خروجی اعلامی | 30W |
| فست شارژ | پشتیبانی از فناوری QC طبق مشخصات محصول |
| تعداد پورت خروجی | 1 عدد |
| ابعاد | 35 × 17 × 9mm |
چرا استفاده از Type-C مهم است؟
Type-C امروزه در بسیاری از گوشی‌ها، تبلت‌ها و تجهیزات الکترونیکی استفاده می‌شود و امکان اتصال دوطرفه کابل، یکی از مهم‌ترین مزایای آن است.
استفاده از خروجی Type-C در پروژه باعث می‌شود طراحی نهایی به کانکتورهای امروزی نزدیک‌تر باشد و بتوان از کابل‌های رایج Type-C استفاده کرد.
برای فست شارژ فقط خود ماژول کافی نیست
برای اینکه گوشی واقعاً وارد حالت شارژ سریع شود، خود گوشی، کابل و پروتکل شارژ باید با ماژول سازگار باشند.
بنابراین اگر دستگاه شما از حالت شارژ مورد پشتیبانی استفاده نکند، ممکن است با توان پایین‌تری شارژ شود. وجود عبارت 30 وات روی ماژول به معنی دریافت 30 وات توسط همه گوشی‌ها نیست.
نکات نصب در خودرو و موتورسیکلت
- قبل از اتصال، مثبت و منفی ورودی ماژول را بررسی کنید.
- ولتاژ منبع باید در محدوده 10 تا 30V DC باشد.
- برای نصب دائمی بهتر است در مسیر مثبت ورودی از فیوز مناسب استفاده شود.
- پشت برد نباید با بدنه فلزی خودرو یا قطعات رسانا اتصال کوتاه داشته باشد.
- در استفاده با توان بالا، دمای ماژول بررسی شود.
- برد در برابر آب و رطوبت محافظت شود.
- برای عملکرد بهتر از کابل Type-C مناسب استفاده کنید.

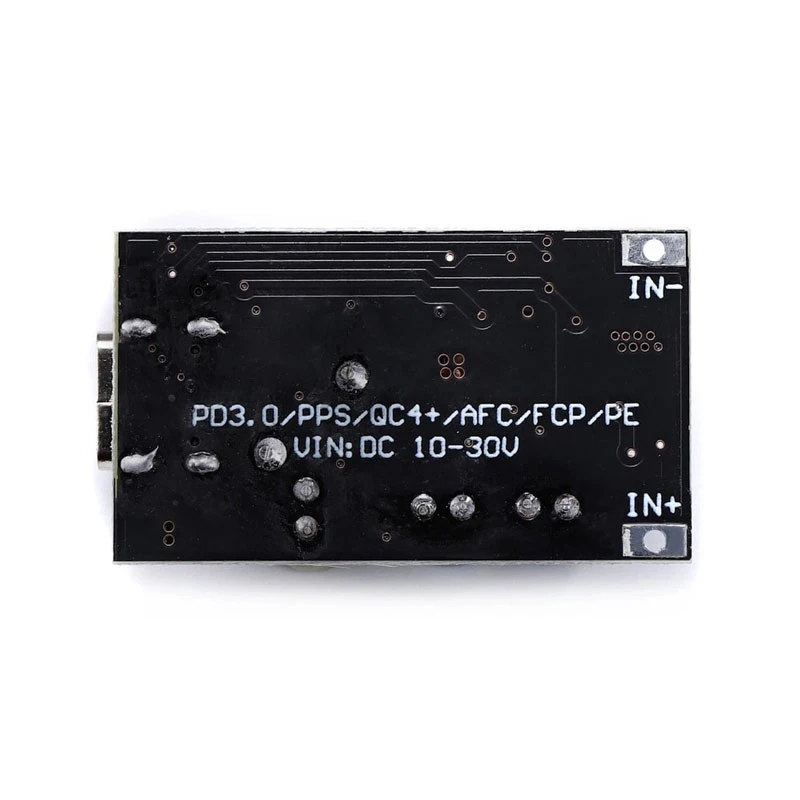

اتصال صحیح ورودی اهمیت زیادی دارد
این ماژول مستقیماً با برق DC خودرو یا باتری کار می‌کند و اشتباه در سیم‌کشی می‌تواند باعث آسیب به ماژول شود.
اگرچه برای محصول قابلیت محافظت در برابر اتصال معکوس ذکر شده است، قبل از روشن کردن مدار حتماً قطبیت ورودی را با مولتی‌متر یا علائم روی برد بررسی کنید.
سوالات متداول درباره ماژول فست شارژ QC4.0 مدل Type-C با خروجی ۳۰ وات
آیا می‌توان ماژول فست شارژ QC4.0 را مستقیم به برق 12 ولت خودرو وصل کرد؟
بله، طبق مشخصات محصول ورودی ماژول 10 تا 30V DC است و سیستم 12 ولتی داخل این محدوده قرار می‌گیرد. سیم‌کشی و قطبیت صحیح باید رعایت شود.
آیا ماژول فست شارژ QC4.0 برای موتورسیکلت هم قابل استفاده است؟
بله، در صورتی که ولتاژ DC سیستم برق موتورسیکلت در محدوده ورودی ماژول باشد می‌توان از آن برای ساخت خروجی Type-C استفاده کرد.
آیا گوشی معمولی هم به ماژول فست شارژ QC4.0 وصل می‌شود؟
در صورت سازگاری اتصال، دستگاه می‌تواند از حالت مناسب خود استفاده کند و لازم نیست حتماً قابلیت فست شارژ داشته باشد.
آیا همیشه 12 ولت روی پورت Type-C وجود دارد؟
خیر. خروجی بر اساس حالت شارژ دستگاه و پروتکل سازگار تغییر می‌کند و ولتاژ بالاتر به‌صورت ثابت برای همه دستگاه‌ها اعمال نمی‌شود.
آیا هر گوشی با توان 30 وات شارژ می‌شود؟
خیر. 30 وات حداکثر توان خروجی اعلامی محصول است. توان واقعی توسط گوشی، پروتکل شارژ، کابل و شرایط کاری تعیین می‌شود.
آیا می‌توان از ورودی 24 ولت استفاده کرد؟
بله، 24 ولت داخل محدوده ورودی اعلامی 10 تا 30V قرار دارد و می‌توان در سیستم‌های DC سازگار از آن استفاده کرد.
برای نصب دائمی ماژول فست شارژ QC4.0 در خودرو چه چیزی لازم است؟
سیم‌کشی مناسب، رعایت قطبیت، عایق‌کاری برد، قرار دادن فیوز مناسب در مسیر ورودی و نصب در محلی دور از آب و گرمای شدید توصیه می‌شود.
خرید ماژول فست شارژ QC4.0 مدل Type-C با خروجی ۳۰ وات
اگر قصد دارید برای خودرو، موتورسیکلت یا یک پروژه 12 و 24 ولتی، خروجی Type-C فست شارژ بسازید، ماژول فست شارژ QC4.0 مدل Type-C با خروجی ۳۰ وات یک برد کوچک و کاربردی برای این منظور است.
ورودی 10 تا 30 ولت DC، خروجی Type-C، حالت‌های مختلف ولتاژ و ابعاد کوچک باعث شده این ماژول برای نصب داخل پنل، داشبورد، جعبه پروژه و سیستم‌های شارژ سفارشی انتخاب مناسبی باشد.
