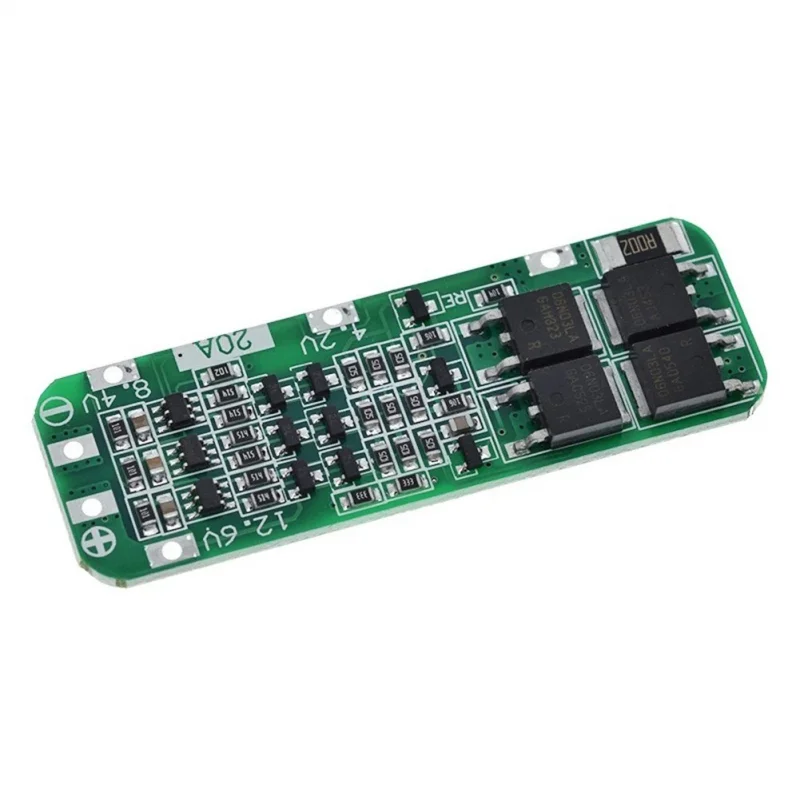

ماژول شارژ و دشارژ BMS باتری لیتیومی 3 سل 20 آمپر

ماژول شارژ و دشارژ BMS باتری لیتیومی 3 سل 20 آمپر یکی از اجزای حیاتی در سیستم‌های مبتنی بر باتری‌های لیتیوم-یون و لیتیوم-پلیمر است. این ماژول وظیفه کنترل، نظارت و محافظت از باتری‌ها را در برابر شرایط مخرب مانند اضافه‌شارژ، اضافه‌دشارژ، جریان بیش از حد، اتصال کوتاه و افزایش دما بر عهده دارد و ایمنی و طول عمر باتری‌های شما را تضمین می‌کند.

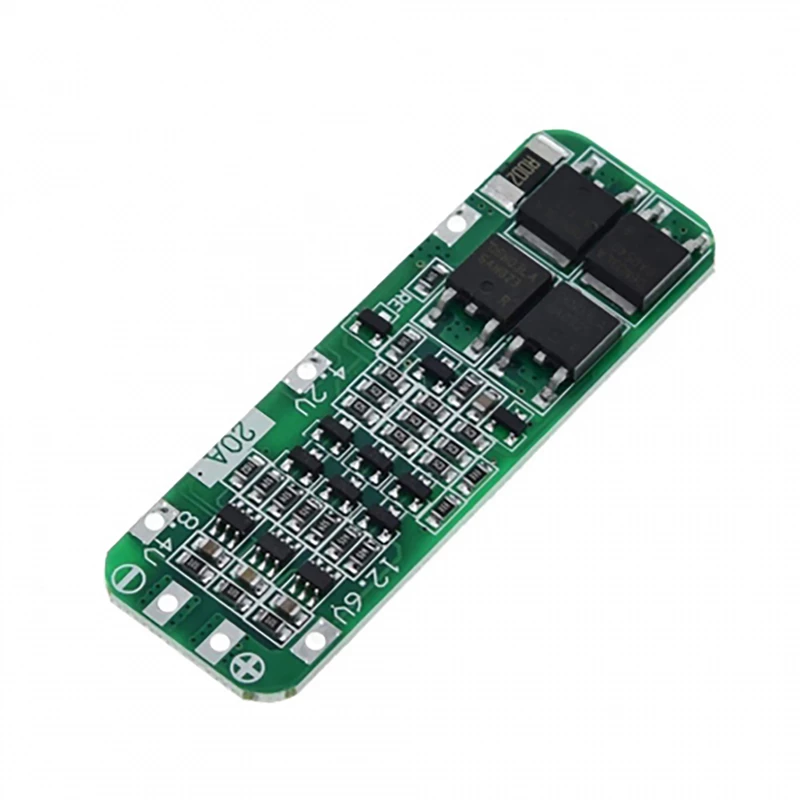

ماژول شارژ و دشارژ مخصوص باتری‌های 18650 طراحی شده و از آرایش 3S (سه سل به صورت سری) پشتیبانی می‌کند. با ولتاژ کاری حداکثر 16.8 ولت، این ماژول گزینه‌ای ایده‌آل برای ساخت پک باتری با ولتاژ اسمی 11.1 ولت و ولتاژ فول شارژ 12.6 ولت محسوب می‌شود. جریان حداکثر 20 آمپر آن نیز توانایی تأمین انرژی کافی برای انواع پروژه‌ها و مدارات قابل حمل را فراهم می‌کند.

راهنمای استفاده از ماژول شارژ و دشارژ

1. اتصال سل‌ها: ابتدا سه سل باتری لیتیوم-یون 18650 را به صورت سری متصل کنید و مطمئن شوید که قطبیت صحیح رعایت شده باشد.

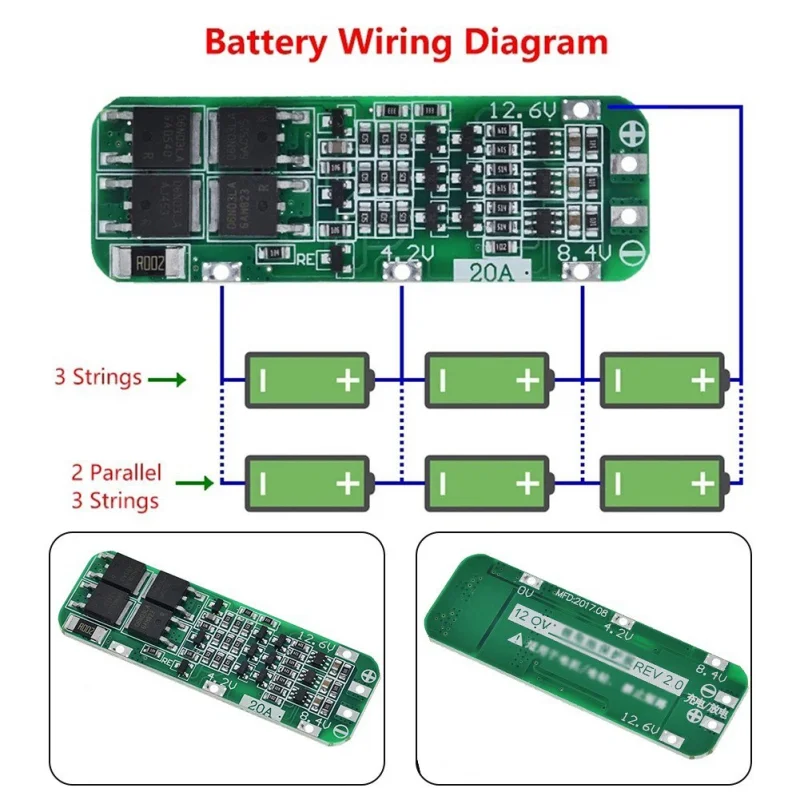

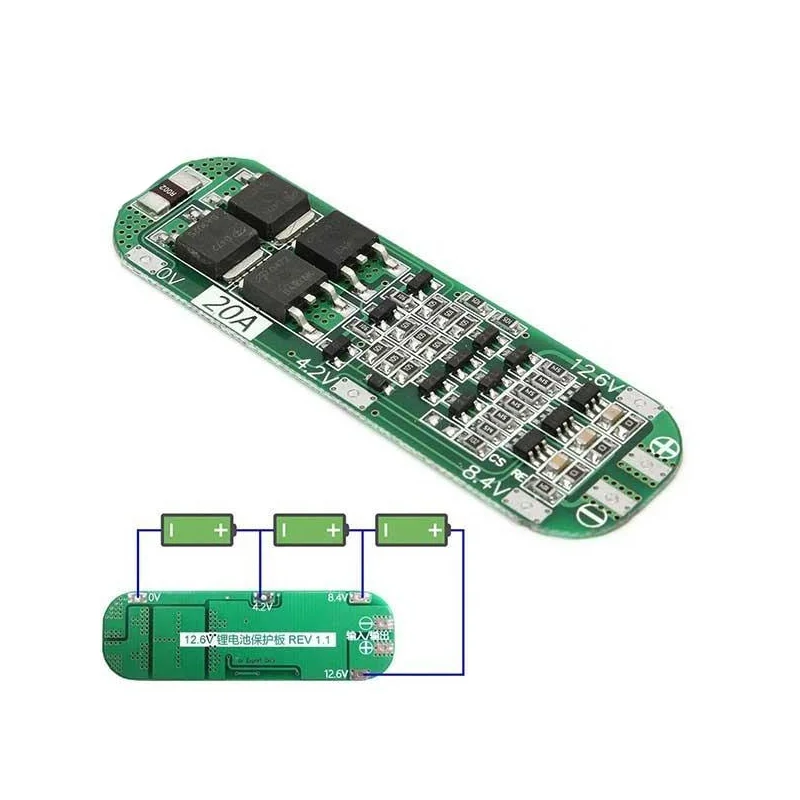

2. اتصال به ماژول BMS: سل‌ها را مطابق علامت‌های B+ و B- و P+ و P- روی ماژول متصل کنید. B+ و B- برای باتری، و P+ و P- برای خروجی و تغذیه بار استفاده می‌شوند.

3. کنترل ولتاژ: قبل از اتصال به مدار، با مولتی‌متر ولتاژ کل پک را بررسی کنید تا در محدوده مجاز قرار داشته باشد (حداکثر 16.8 ولت).

4. اتصال به بار یا شارژر: پس از اطمینان از اتصال صحیح، می‌توانید ماژول را به بار یا شارژر متصل کنید. ماژول به‌طور خودکار شارژ، دشارژ و حفاظت از جریان بیش از حد و اتصال کوتاه را انجام می‌دهد.

5. نکات ایمنی: از اتصال معکوس سل‌ها و جریان بیش از حد مجاز خودداری کنید و ماژول را در محیط خشک و تهویه مناسب نصب نمایید.

با رعایت این مراحل، می‌توانید از ایمنی، پایداری و طول عمر باتری‌ها اطمینان حاصل کرده و پروژه‌های خود را با عملکرد مطمئن و حرفه‌ای اجرا کنید. 🔋⚡

عملکرد و حفاظت‌ها

این ماژول شارژ و دشارژ به صورت هوشمند ولتاژ هر سل را به‌صورت مجزا پایش می‌کند. در صورتی که ولتاژ هر سل از محدوده مجاز فراتر رود، ماژول به‌طور خودکار جریان شارژ یا دشارژ را قطع می‌کند تا از آسیب به باتری جلوگیری شود.

• محافظ اضافه‌شارژ هر سل در محدوده 4.23 تا 4.28 ولت
• محافظ اضافه‌دشارژ در محدوده 2.72 تا 2.88 ولت
• محافظ جریان بیش از حد تا 60 آمپر
• محافظ اتصال کوتاه
• دارای سنسور محافظت دمایی

کاربردها

اماژول شارژ و دشارژ برای طیف وسیعی از پروژه‌ها و محصولات قابل استفاده است، از جمله:

• ساخت پک باتری لیتیومی 3 سل
• پاوربانک‌های پرجریان
• سیستم‌های UPS کوچک
• رباتیک و پروژه‌های DIY
• سیستم‌های قابل حمل و صنعتی

مشخصات فنی

• نوع باتری پشتیبانی‌شده: Lithium-Ion / Lithium-Polymer
• تعداد سل: 3 سل سری (3S)
• ولتاژ کاری: 12.6 ولت (حداکثر 16.8 ولت)
• جریان کاری مداوم: 20 آمپر
• جریان قطع اضافه‌جریان: تا 60 آمپر
• ولتاژ قطع شارژ بیش از حد: 4.23 ~ 4.28 ولت (هر سل)
• ولتاژ قطع دشارژ بیش از حد: 2.72 ~ 2.88 ولت (هر سل)
• تراشه کنترلی: DW01A
• ماسفت: 060N03L
• دمای کاری: -40 تا +80 درجه سانتی‌گراد

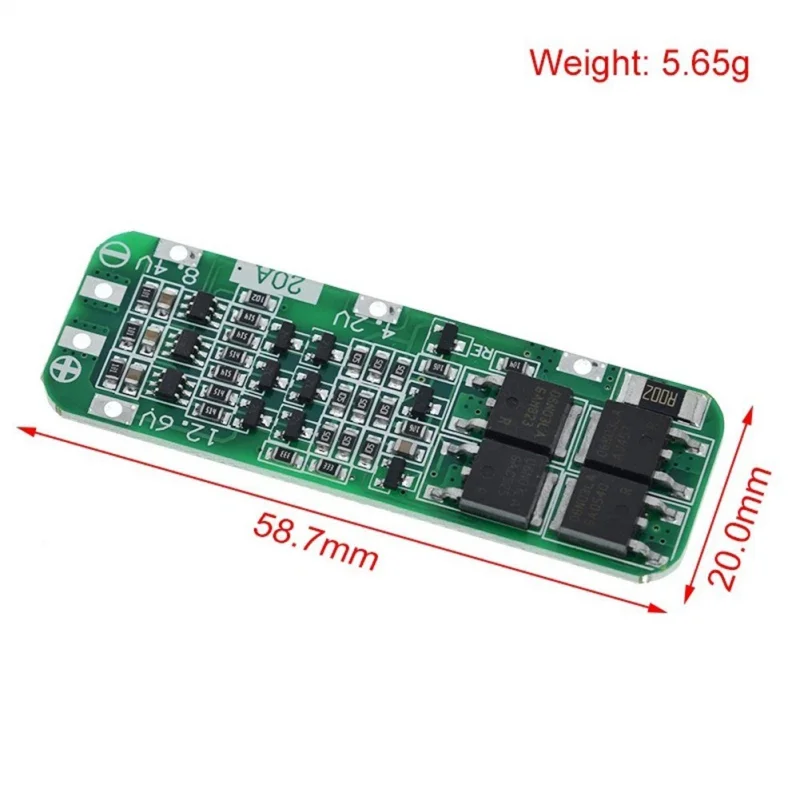

• ابعاد: حدود 50×16×1 میلی‌متر (در برخی نسخه‌ها 58×20 میلی‌متر)

نکات مهم استفاده

در هنگام نصب ماژول شارژ و دشارژ BMS حتماً به ترتیب اتصال سیم‌های B-، B1، B2، B+ توجه نمایید. اتصال اشتباه می‌تواند منجر به آسیب دائمی ماژول یا باتری‌ها شود. همچنین این ماژول نیاز به شارژر مخصوص باتری‌های لیتیومی 3 سل دارد و نباید مستقیماً به منبع تغذیه بدون کنترل متصل شود.

جمع‌بندی

ماژول شارژ و دشارژ BMS باتری لیتیومی 3 سل 20 آمپر یک ابزار ضروری و ایمن برای محافظت از باتری‌های لیتیوم-یون و لیتیوم-پلیمر است. این ماژول با قابلیت کنترل ولتاژ، جریان و دما، از باتری‌ها در برابر اضافه‌شارژ، اضافه‌دشارژ، جریان بیش از حد و اتصال کوتاه محافظت می‌کند. مناسب برای ساخت پک باتری 3 سل 18650 با ولتاژ اسمی 11.1 ولت و جریان 20 آمپر، این ماژول گزینه‌ای ایده‌آل برای پروژه‌های DIY، بردهای قابل حمل و سیستم‌های الکترونیکی کوچک و متوسط محسوب می‌شود. 🔋⚡
