ماژول کاهنده DC-DC با چیپ LM2596 و نمایشگر

ویژگی های محصول

  • ماژول کاهنده DC-DC با آی‌سی LM2596
  • ولتاژ ورودی: 4 تا 35 ولت DC
  • ولتاژ خروجی: 1.25 تا 30 ولت قابل تنظیم
  • حداکثر جریان خروجی: 3 آمپر
  • دارای نمایشگر سون سگمنت و کلید نمایش ولتاژ ورودی/خروجی

امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.

مزایای خرید این محصول
۳٪ از مبلغ خرید، فوری به کیف پولت برمی‌گرده
با نوشتن نظرت، اعتبار هدیه دریافت می‌کنی
50 هزار تومان تخفیف اولین خرید با کد TESLA
فروشگاه اینترنتی تسلا شاپ

ضمانت اصالت | قیمت مناسب | ارسال فوری

3,153,000 ریال

موجودی: 2 عدد

روش‌ها و هزینه‌های ارسال

تحویل طی ۲ تا ۵ روز کاری
بالای ۱ میلیون تومان، ارسال فقط 55 هزار تومان
امکان ارسال فوری کالا در تهران
ویژه کاربران تسلا شاپ

هفت روز ضمانت بازگشت کالا
پشتیبانی فنی از طریق تیکت

کاربران این محصولات را هم دیده‌اند

شارژر فندکی خودرو

شارژر فندکی خودرویی روپنلی گرد با دو خروجی USB فست شارژ QC3.0 دارای نمایشگر ولتاژ و کلید ON/OFF

قیمت اصلی: 16,360,000 ریال بود.قیمت فعلی: 15,360,000 ریال.

۶٪
شارژر USB خودرویی روپنلی گرد

شارژر USB خودرویی روپنلی گرد سبز USB QC3.0 + Type-C با خروجی فست شارژ | نمایشگر ولتاژ و کلید ON/OFF

16,640,000 ریال

ماژول محافظ شارژ و دشارژ باتری لیتیومی 3 سل 60 آمپر

ماژول محافظ شارژ و دشارژ باتری لیتیومی 3 سل 60 آمپر | مناسب ساخت پک 12 ولت 60 آمپر

قیمت اصلی: 2,681,000 ریال بود.قیمت فعلی: 2,366,000 ریال.

۱۲٪
ماژول اینورتر 150 وات

ماژول اینورتر 150 وات 12 ولت DC به AC | خروجی تا 220 ولت

قیمت اصلی: 13,800,000 ریال بود.قیمت فعلی: 8,766,000 ریال.

۳۶٪
ماژول UPS محافظ برق YX850

ماژول UPS محافظ برق YX850 | سوئیچ خودکار آداپتور و باتری نمونه 10A

قیمت اصلی: 3,766,000 ریال بود.قیمت فعلی: 3,660,000 ریال.

۳٪
ماژول دیمر 2000W

ماژول دیمر 2000W با ولتاژ ورودی 110 تا 220 ولت AC و ابعاد 30x20x10 میلی‌متر

2,736,000 ریال

ماژول افزاینده XL6009

ماژول افزاینده XL6009/LM2577 مبدل DC-DC قابل تنظیم 3 تا 35 ولت

1,562,000 ریال

ماژول شارژ باتری لیتیومی 2 سل با خروجی 9 ولت 3 آمپر

ماژول شارژ باتری لیتیومی 2 سل با خروجی 9 ولت 3 آمپر مناسب UPS مدل LX-2BUPS

قیمت اصلی: 4,697,000 ریال بود.قیمت فعلی: 3,966,000 ریال.

۱۶٪
ولتمتر و آمپرمتر DC روپنلی

ولتمتر و آمپرمتر DC روپنلی 10 آمپر 0v-100v قرمز

2,779,000 ریال

ماژول محافظ شارژ و دشارژ باتری لیتیومی 6 سل 12 آمپر

ماژول محافظ شارژ و دشارژ باتری لیتیومی 6 سل 12 آمپر HX-6S-12A | مناسب ساخت پک 24 ولت

2,713,000 ریال

ماژول محافظ شارژ و دشارژ باتری لیتیومی 4 سل 40 آمپر

ماژول محافظ شارژ و دشارژ باتری لیتیومی 3 سل 40 آمپر | مناسب ساخت پک 12 ولت 40 آمپر

2,681,000 ریال

ماژول محافظ شارژ و دشارژ باتری لیتیومی 4 سل 40 آمپر

ماژول محافظ شارژ و دشارژ باتری لیتیومی 4 سل 40 آمپر | مناسب ساخت پک 14.8 ولت 40 آمپر

3,114,000 ریال

ماژول برج تسلا با ورودی AUX (4)

ماژول برج تسلا با ورودی AUX | انتقال برق بیسیم | موزیکال

قیمت اصلی: 14,942,000 ریال بود.قیمت فعلی: 12,973,000 ریال.

۱۳٪
ماژول-رگولاتور-dc-dc-افزاینده-2-آمپر-با-ورودی-usb-type-c

ماژول افزاینده ولتاژ 2 آمپر با ورودی USB Type-C

قیمت اصلی: 1,241,000 ریال بود.قیمت فعلی: 1,052,000 ریال.

۱۵٪

ماژول کاهنده DC-DC با چیپ LM2596 و نمایشگر

3,153,000 ریال

ماژول شارژر باتری لیتیومی LX-LCBST با ورودی USB Type-C و قابلیت تنظیم ولتاژ خروجی تا 28 ولت

1,718,000 ریال

توضیحات

ماژول کاهنده DC-DC با چیپ LM2596

ماژول کاهنده DC-DC با چیپ LM2596 یک مبدل کاهنده DC-DC با قابلیت تنظیم ولتاژ خروجی است که بر پایه آی‌سی LM2596 تولید شده است. طراحی ساده و کاربری آسان این ماژول باعث شده تا بتواند به راحتی در پروژه‌های نیمه صنعتی، آزمایشگاهی و آموزشی استفاده شود.

    • مبدل کاهنده (رگولاتور ولتاژ متغیر)
    • ساخته شده بر پایه آی‌سی LM2596 با اسیلاتور فرکانس ثابت داخلی
    • ولتاژ ورودی: 4 تا 35 ولت DC
    • ولتاژ خروجی قابل تنظیم: 1.25 تا 30 ولت
    • حداکثر جریان خروجی: 3 آمپر
    • توان خروجی: تا 75 وات با استفاده از هیت‌سینک
    • راندمان بالا و محافظت در برابر افزایش جریان و حرارت
    • دارای نمایشگر سون سگمنت با میکروسوئیچ برای مشاهده ولتاژ ورودی یا خروجی
  • خاموش شدن اتوماتیک هنگام افزایش حرارت

مشخصات فنی ماژول کاهنده DC-DC با چیپ LM2596

  • آی‌سی اصلی: LM2596
  • فرکانس سوئیچینگ: 150 کیلوهرتز
  • ولتاژ ورودی: 4 تا 35 ولت DC
  • ولتاژ خروجی: 1.25 تا 30 ولت DC (قابل تنظیم)
  • حداکثر جریان بار: 3 آمپر
  • توان: 75 وات با هیت‌سینک
  • دمای کاری: حداکثر 50 درجه سانتی‌گراد
  • ابعاد فیبر: 66 × 35 میلی‌متر
  • نوع فیبر: فایبرگلاس دورو
  • نوع کانکتور: ترمینال پیچی
  • نمایشگر: سون سگمنت 3 دیجیت
  • تعداد ورودی: یک عدد در 3 سایز مختلف
  • تعداد خروجی: یک عدد در 3 سایز مختلف
  • سایر قابلیت‌ها: میکروسوئیچ مدیریت نمایشگر

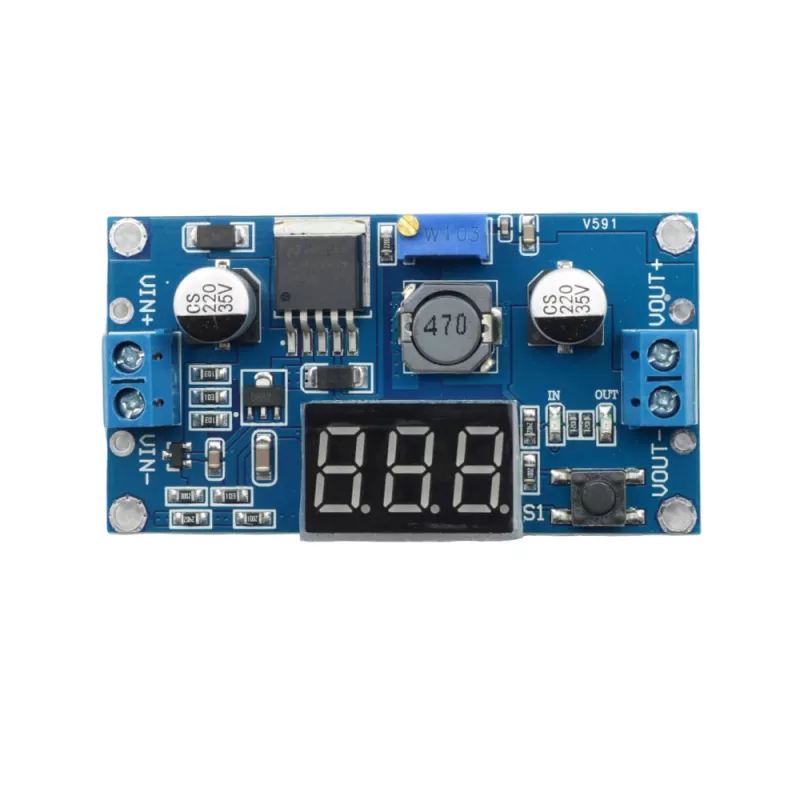

پایه‌ها و اتصال‌ها

  • ورودی: +IN و –IN
  • خروجی: +OUT و –OUT
  • ولتاژ ورودی: 4 تا 35 ولت
  • ولتاژ خروجی قابل تنظیم با پتانسیومتر روی برد: 1.25 تا 30 ولت

کاربردهای ماژول کاهنده DC-DC با چیپ LM2596

  • تغذیه تجهیزات الکترونیکی با ولتاژ متغیر
  • استفاده در پروژه‌های نیمه صنعتی و آزمایشگاهی
  • تامین ولتاژ ثابت برای بردهای آردوینو، ESP و سایر میکروکنترلرها
  • مدارات DIY و نمونه‌سازی
  • تجهیزات کم‌مصرف و باتری محور

نکات مهم استفاده

برای بهترین عملکرد، ولتاژ ورودی ماژول را در محدوده مشخص شده قرار دهید و جریان بار از 3 آمپر تجاوز نکند. استفاده از هیت‌سینک برای بارهای نزدیک به حد حداکثر توصیه می‌شود تا از داغ شدن ماژول جلوگیری شود.
