ماژول افزاینده XL6009 یک مبدل DC-DC از نوع Boost است که برای افزایش یک ولتاژ DC پایین‌تر به ولتاژ DC بالاتر استفاده می‌شود. اگر در پروژه خود یک باتری یا منبع تغذیه 3.7، 5، 7.4 یا 12 ولت دارید اما مدار شما به ولتاژ بیشتری نیاز دارد، این ماژول می‌تواند با استفاده از پتانسیومتر مولتی‌ترن روی برد، ولتاژ خروجی را در محدوده موردنیاز تنظیم کند.

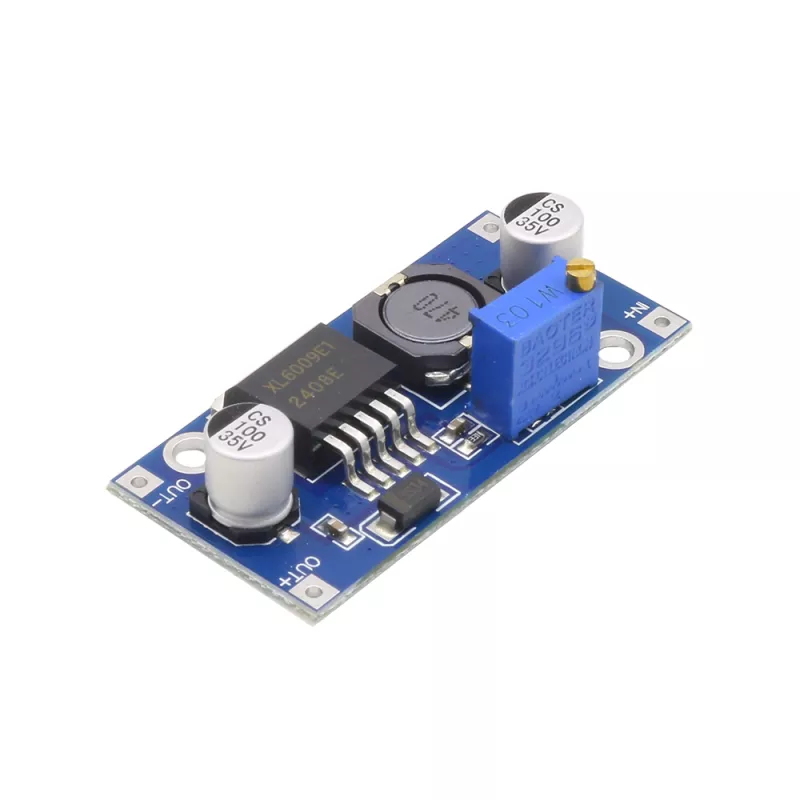

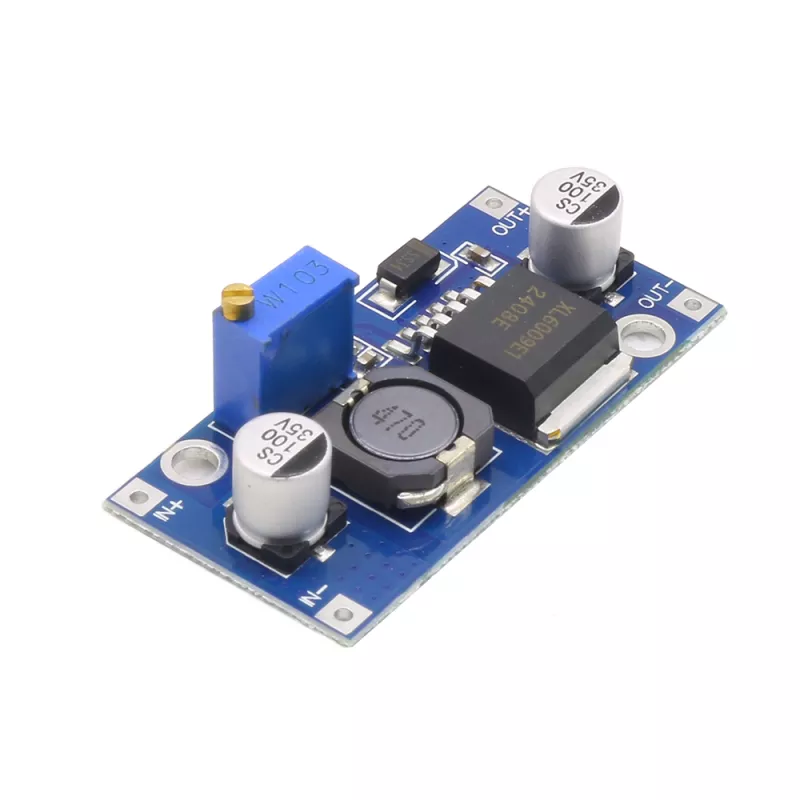

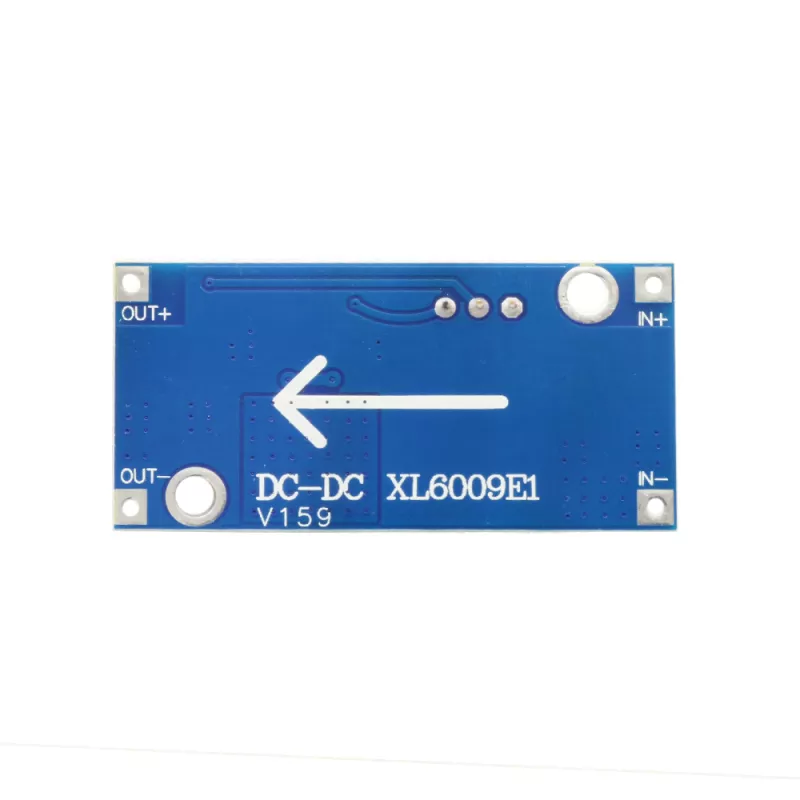

این مدل بر پایه تراشه XL6009E1 ساخته شده و در بازار اغلب با عنوان ماژول XL6009/LM2577 نیز شناخته می‌شود، زیرا در بسیاری از کاربردها به‌عنوان جایگزینی جدیدتر برای ماژول‌های افزاینده مبتنی بر LM2577 استفاده می‌شود. فرکانس سوئیچینگ 400 کیلوهرتز، ابعاد کوچک و راندمان مناسب باعث شده این برد برای پروژه‌های باتری‌محور، روشنایی، منابع تغذیه و پروژه‌های DIY انتخابی کاربردی باشد.

مشخصات XL6009 در یک نگاه

راهنمای این صفحه

• ماژول افزاینده XL6009 چیست؟
• نحوه عملکرد مبدل Boost
• نحوه تنظیم ولتاژ خروجی
• مشخصات فنی
• جریان و توان واقعی خروجی
• کاربردها
• سوالات متداول

ماژول افزاینده XL6009 چیست؟

ماژول بوست XL6009 یک مبدل سوئیچینگ غیرایزوله است که وظیفه آن افزایش ولتاژ ورودی است. برخلاف ماژول کاهنده که ولتاژ را کاهش می‌دهد، در یک Boost Converter ولتاژ خروجی باید بالاتر از ولتاژ ورودی تنظیم شود.

برای مثال اگر یک پک باتری 7.4 ولت دارید، می‌توانید با تنظیم صحیح این ماژول خروجی 12، 19 یا 24 ولت ایجاد کنید؛ البته مقدار جریان قابل دریافت در خروجی با افزایش نسبت تبدیل کاهش پیدا می‌کند و توان ورودی، راندمان و شرایط خنک‌کاری باید در طراحی لحاظ شود.

مبدل DC-DC افزاینده چگونه کار می‌کند؟

در یک مبدل Boost، انرژی ورودی به کمک مدار سوئیچینگ، سلف، دیود و خازن ذخیره و منتقل می‌شود تا ولتاژی بیشتر از ولتاژ منبع ایجاد شود. XL6009 این عملیات سوئیچینگ را با فرکانس حدود 400kHz انجام می‌دهد.

استفاده از فرکانس سوئیچینگ بالا امکان استفاده از قطعات مغناطیسی نسبتاً کوچک و ساخت یک ماژول جمع‌وجور را فراهم کرده است. در عین حال بخشی از انرژی در فرآیند تبدیل تلف می‌شود و به همین دلیل راندمان هیچ مبدل واقعی 100 درصد نیست.

نحوه تنظیم ولتاژ خروجی ماژول XL6009

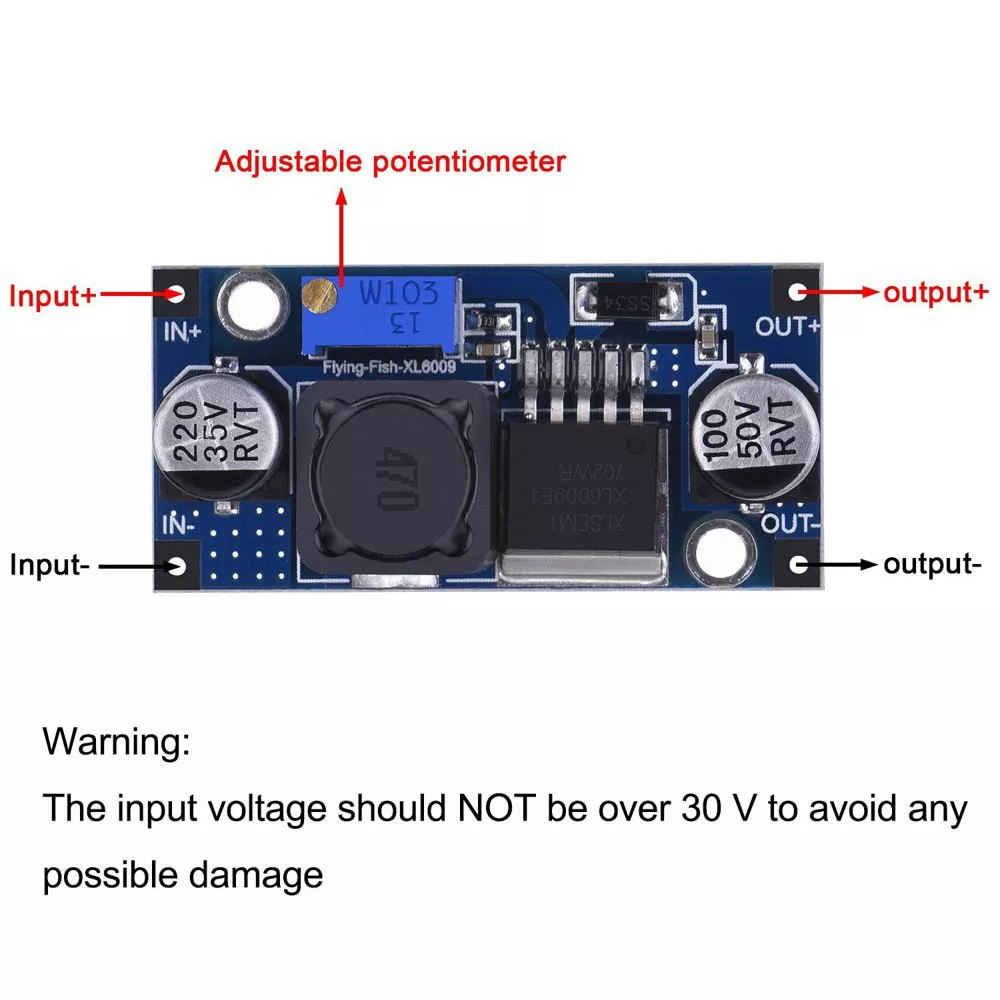

روی برد یک پتانسیومتر مولتی‌ترن قرار گرفته است که با چرخاندن آن می‌توان ولتاژ خروجی را تنظیم کرد. برای تنظیم صحیح، ابتدا منبع DC مناسب را به پایه‌های IN+ و IN- متصل کنید و سپس مولتی‌متر را روی خروجی OUT+ و OUT- قرار دهید.

پتانسیومتر را به‌آرامی بچرخانید و مقدار ولتاژ را روی مولتی‌متر مشاهده کنید تا به ولتاژ موردنیاز برسید. چون مولتی‌ترن ممکن است برای تغییر محسوس ولتاژ به چند دور چرخش نیاز داشته باشد، اگر در چند چرخش اول تغییر زیادی مشاهده نکردید لزوماً به معنی خرابی ماژول نیست.

قبل از اتصال مصرف‌کننده، خروجی را تنظیم کنید

یکی از مهم‌ترین نکات هنگام استفاده از ماژول افزایش ولتاژ XL6009 این است که ابتدا بدون اتصال وسیله حساس، ولتاژ خروجی را با مولتی‌متر روی مقدار صحیح تنظیم کنید. اتصال مستقیم یک مدار 12 ولتی به خروجی تنظیم‌شده روی 24 ولت می‌تواند باعث آسیب جدی به مصرف‌کننده شود.

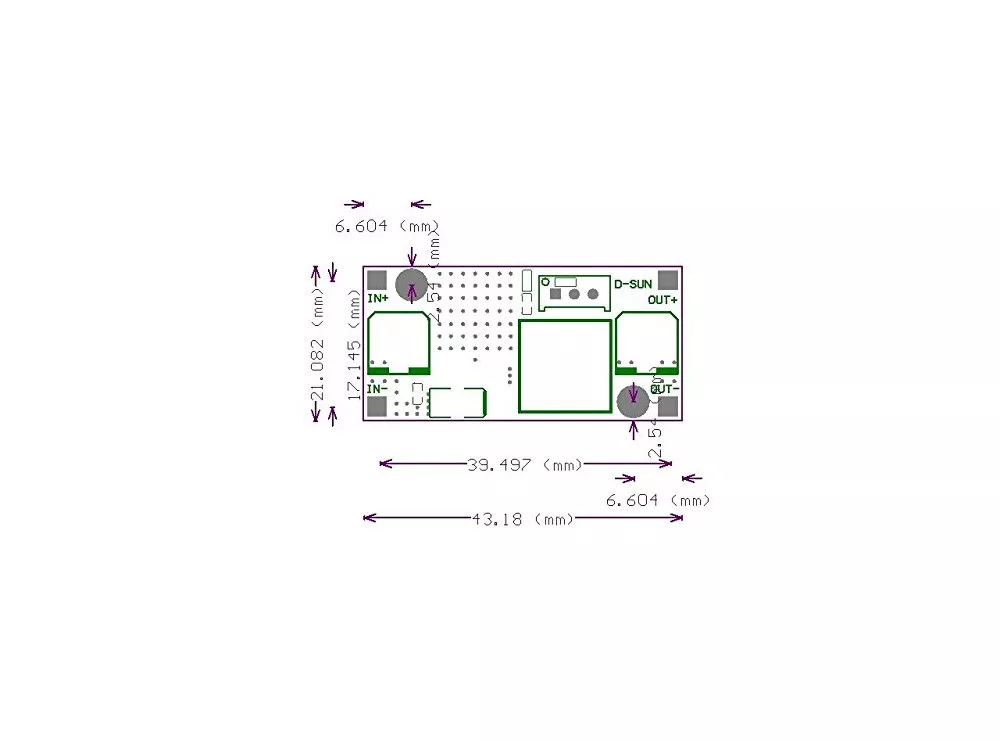

مشخصات فنی ماژول افزاینده XL6009

جریان 2.5 آمپر به چه معناست؟

یکی از اشتباهات رایج در استفاده از مبدل DC-DC افزاینده XL6009 این است که تصور شود در هر ولتاژ ورودی و خروجی می‌توان 2.5 آمپر دریافت کرد. این موضوع درست نیست. توان خروجی نمی‌تواند بیشتر از توان ورودی منهای تلفات مبدل باشد.

برای مثال وقتی ولتاژ 5 ولت را به 24 ولت افزایش می‌دهید، جریان قابل دریافت در خروجی به‌مراتب کمتر از زمانی است که 12 ولت را به 19 ولت تبدیل می‌کنید. هرچه اختلاف ولتاژ ورودی و خروجی بیشتر شود، برای یک توان مشخص جریان خروجی کاهش می‌یابد و فشار بیشتری نیز به مبدل وارد می‌شود.

نمونه توان خروجی در چند شرایط رایج

این مقادیر نمونه و وابسته به شرایط خنک‌کاری، کیفیت منبع ورودی، افت سیم‌ها و نسخه واقعی برد هستند و بهتر است برای پروژه نهایی حاشیه اطمینان در نظر گرفته شود.

کاربردهای ماژول افزاینده XL6009

• افزایش ولتاژ باتری 3.7 ولت: تولید ولتاژ بالاتر برای پروژه‌های قابل حمل در محدوده توان مجاز
• پک باتری 2S یا 7.4 ولت: تبدیل به 12، 19 یا 24 ولت در کاربردهای سازگار
• مدارهای LED: ایجاد ولتاژ بالاتر برای مدارهای روشنایی دارای درایور یا محدودکننده جریان مناسب
• نمایشگر LCD و TFT: ایجاد ولتاژ موردنیاز تجهیزات در پروژه‌های خاص
• بردهای توسعه: تأمین ولتاژ بالاتر از منبع موجود
• پروژه‌های خورشیدی: افزایش ولتاژ خروجی در بخش‌هایی از سیستم تبدیل انرژی
• تجهیزات پرتابل: استفاده از باتری برای راه‌اندازی مدارهای دارای ولتاژ بالاتر
• منبع تغذیه قابل تنظیم: ساخت منبع Boost ساده برای میز آزمایش
• پروژه‌های DIY: انواع مدارهای آموزشی و دست‌ساز نیازمند افزایش ولتاژ
• جایگزین LM2577: برای بسیاری از کاربردهایی که قبلاً از ماژول‌های افزاینده LM2577 استفاده می‌شدند

افزایش ولتاژ باتری 18650 با XL6009

یکی از کاربردهای پرجست‌وجوی این محصول، افزایش ولتاژ باتری 18650 است. ولتاژ یک سل لیتیوم یون در محدوده حدود 3 تا 4.2 ولت تغییر می‌کند و در برخی پروژه‌ها نیاز به خروجی 5، 9، 12 ولت یا بیشتر وجود دارد.

XL6009 می‌تواند در بسیاری از این کاربردها ولتاژ را افزایش دهد، اما جریان خروجی باید بر اساس توان واقعی باتری و نسبت تبدیل محاسبه شود. برای خروجی‌های پرتوان از یک سل کوچک، جریان ورودی می‌تواند بسیار زیاد شود و باتری نیز باید توان دشارژ کافی داشته باشد.

تفاوت ماژول افزاینده XL6009 با LM2577

عبارت XL6009/LM2577 معمولاً در عنوان فروش این بردها دیده می‌شود، اما این موضوع به معنی وجود هر دو تراشه روی یک ماژول نیست. این نسخه از برد بر پایه XL6009E1 ساخته شده و به دلیل کاربرد مشابه، در بازار به‌عنوان جایگزین ماژول‌های قدیمی LM2577 معرفی می‌شود.

فرکانس سوئیچینگ XL6009 حدود 400kHz است و همین موضوع یکی از دلایلی است که این نسل از ماژول‌ها می‌تواند با ابعاد کوچک‌تر و عملکرد مناسب در بسیاری از پروژه‌های Boost استفاده شود.

نکات مهم قبل از استفاده

• پلاریته IN+ و IN- را قبل از اتصال بررسی کنید.
• قبل از اتصال مصرف‌کننده، خروجی را با مولتی‌متر تنظیم کنید.
• خروجی باید بالاتر از ورودی باشد؛ XL6009 یک Boost Converter است.
• حداکثر جریان خروجی به ولتاژ ورودی و خروجی وابسته است.
• در توان‌های بالا دمای آی‌سی، دیود و سلف بررسی شود.
• برای کار مداوم در توان بالا از خنک‌کاری مناسب استفاده کنید.
• از اتصال کوتاه خروجی خودداری کنید.
• منبع ورودی باید توان و جریان کافی برای بار موردنظر داشته باشد.

سوالات متداول درباره ماژول افزاینده XL6009

خرید ماژول افزاینده XL6009

اگر در پروژه خود به یک مبدل DC-DC افزاینده با خروجی قابل تنظیم نیاز دارید، ماژول افزاینده XL6009 یکی از گزینه‌های اقتصادی و پرکاربرد برای افزایش ولتاژ منابع DC و باتری‌ها است. محدوده ورودی 3 تا 34 ولت، خروجی قابل تنظیم تا حدود 35 ولت و پتانسیومتر مولتی‌ترن باعث شده بتوان این برد را در پروژه‌های متنوع استفاده کرد.

این ماژول برای افزایش ولتاژ باتری، تجهیزات پرتابل، پروژه‌های LED، نمایشگرها، مدارهای آزمایشگاهی و انواع پروژه‌های DIY کاربرد دارد و در بسیاری از کاربردها جایگزینی مناسب برای ماژول LM2577 محسوب می‌شود.

اگر عبارت‌هایی مانند ماژول بوست XL6009، ماژول افزایش ولتاژ، افزاینده ولتاژ DC، مبدل 3 تا 35 ولت یا XL6009/LM2577 را جست‌وجو می‌کنید، این برد دقیقاً برای پروژه‌هایی طراحی شده که ولتاژ خروجی باید بالاتر از ولتاژ منبع DC باشد.
