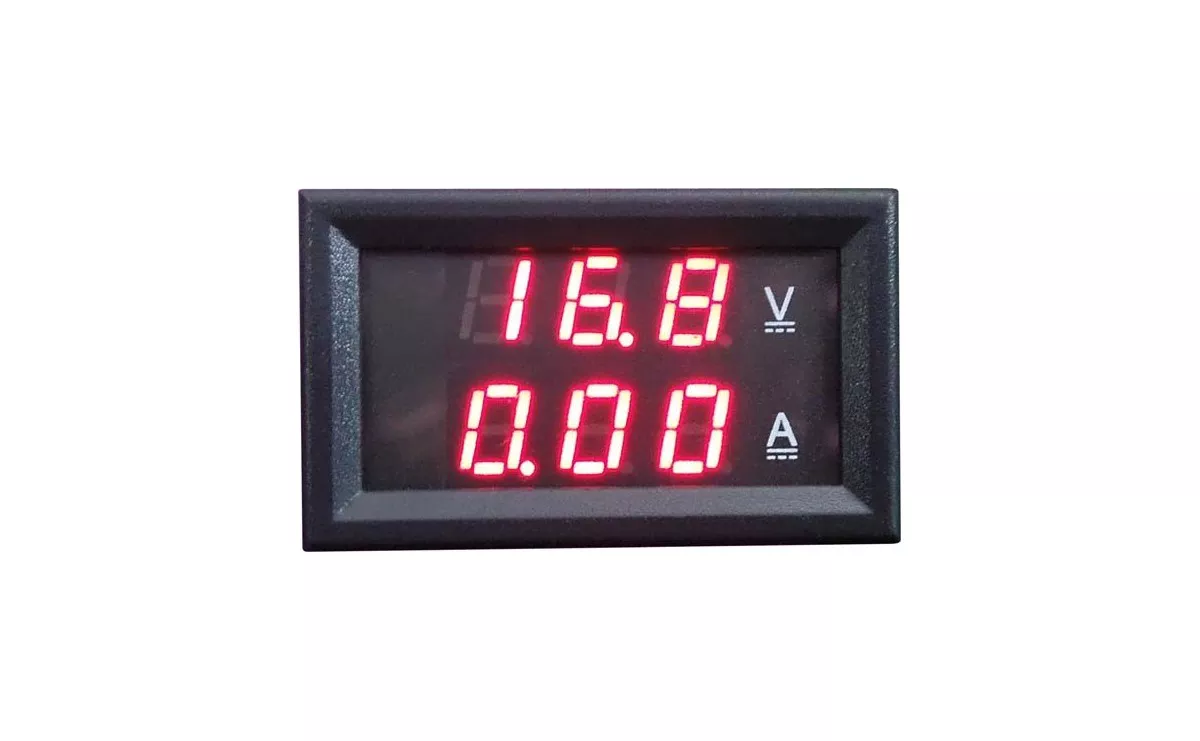

ولت‌متر و آمپرمتر روپنلی DC مدل 0-100V 10A نمایشگر قرمز

ولت‌متر و آمپرمتر روپنلی DC 100 ولت 10 آمپر یک نمایشگر دیجیتال جمع‌وجور برای اندازه‌گیری هم‌زمان ولتاژ و جریان DC در انواع منابع تغذیه، شارژرها، تجهیزات آزمایشگاهی، تابلوهای برق DC و پروژه‌های الکترونیکی است.

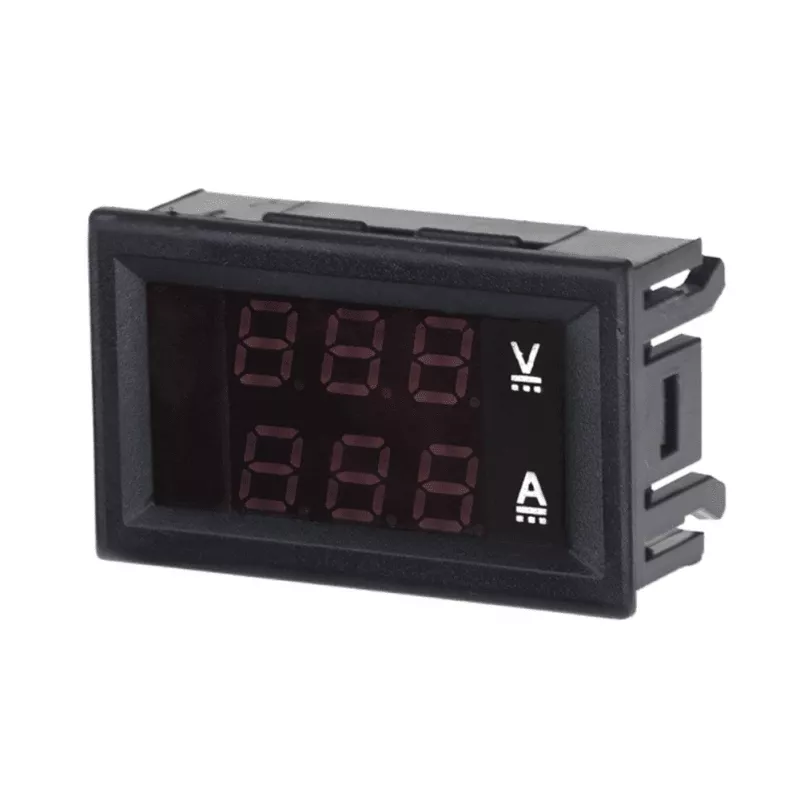

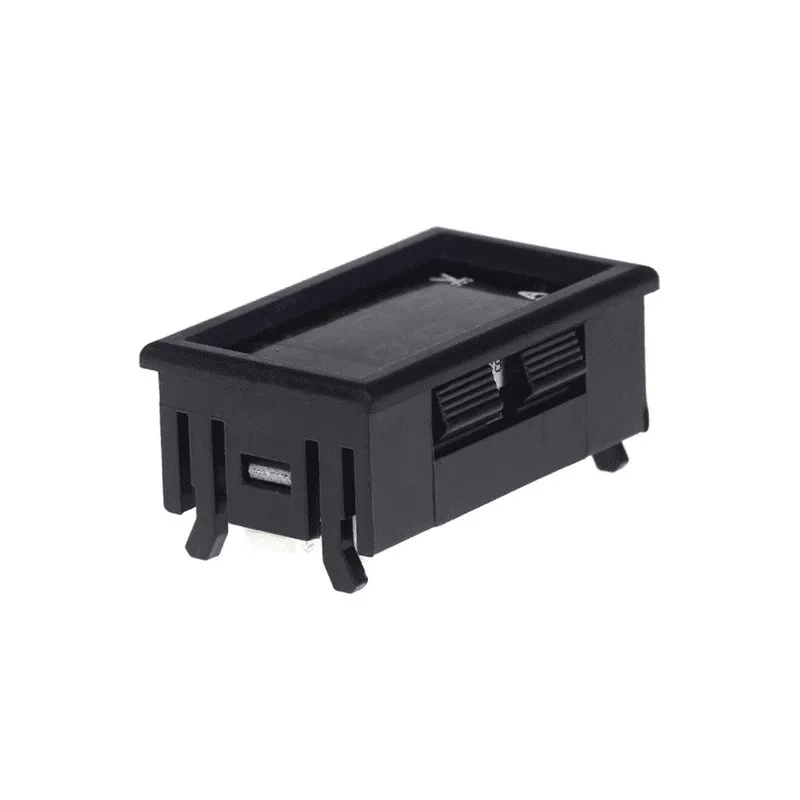

ولتمتر و آمپرمتر DC روپنلی می‌تواند ولتاژ را در محدوده 0 تا 100 ولت DC و جریان را در محدوده تقریبی 0.05 تا 10 آمپر DC اندازه‌گیری کند. نمایش اطلاعات توسط نمایشگر دیجیتال 0.28 اینچی انجام می‌شود و به دلیل طراحی روپنلی می‌توان آن را روی جعبه، تابلو یا پنل دستگاه نصب کرد.

ولت‌متر و آمپرمتر روپنلی چیست؟

این ماژول در واقع ترکیبی از یک ولت‌متر دیجیتال و یک آمپرمتر دیجیتال در یک نمایشگر کوچک است. با نصب آن روی پنل دستگاه می‌توان بدون نیاز به مولتی‌متر جداگانه، ولتاژ و جریان مصرفی مدار را به‌صورت لحظه‌ای مشاهده کرد.

این ویژگی در پروژه‌هایی مانند منبع تغذیه رومیزی، شارژر باتری، سیستم‌های خورشیدی کوچک، تابلوهای DC و تجهیزات آزمایشگاهی بسیار کاربردی است.

محدوده اندازه‌گیری ولتاژ تا 100V DC

بخش ولت‌متر این ماژول برای اندازه‌گیری ولتاژ مستقیم تا 100 ولت DC طراحی شده است. سیم زرد نازک به‌عنوان ورودی اندازه‌گیری ولتاژ استفاده می‌شود و سیم مشکی نازک نیز زمین مشترک مدار است.

در کاربردهایی که ولتاژ اندازه‌گیری‌شده بیشتر از ولتاژ کاری خود ماژول است، باید تغذیه کاری دستگاه طبق سیم‌بندی صحیح و در محدوده مجاز تأمین شود.

اندازه‌گیری جریان تا 10 آمپر

بخش آمپرمتر این ماژول قادر است جریان DC را در محدوده تقریبی 0.05 تا 10 آمپر نمایش دهد. طبق مشخصات، جریان‌های پایین‌تر از حدود 0.05 آمپر ممکن است اندازه‌گیری یا نمایش داده نشوند.

دو سیم ضخیم برای مسیر اندازه‌گیری جریان در نظر گرفته شده‌اند و باید به‌صورت سری در مسیر منفی بار قرار گیرند.

تعریف سیم‌های ولتمتر و آمپرمتر DC روپنلی

نحوه کلی اتصال ماژول

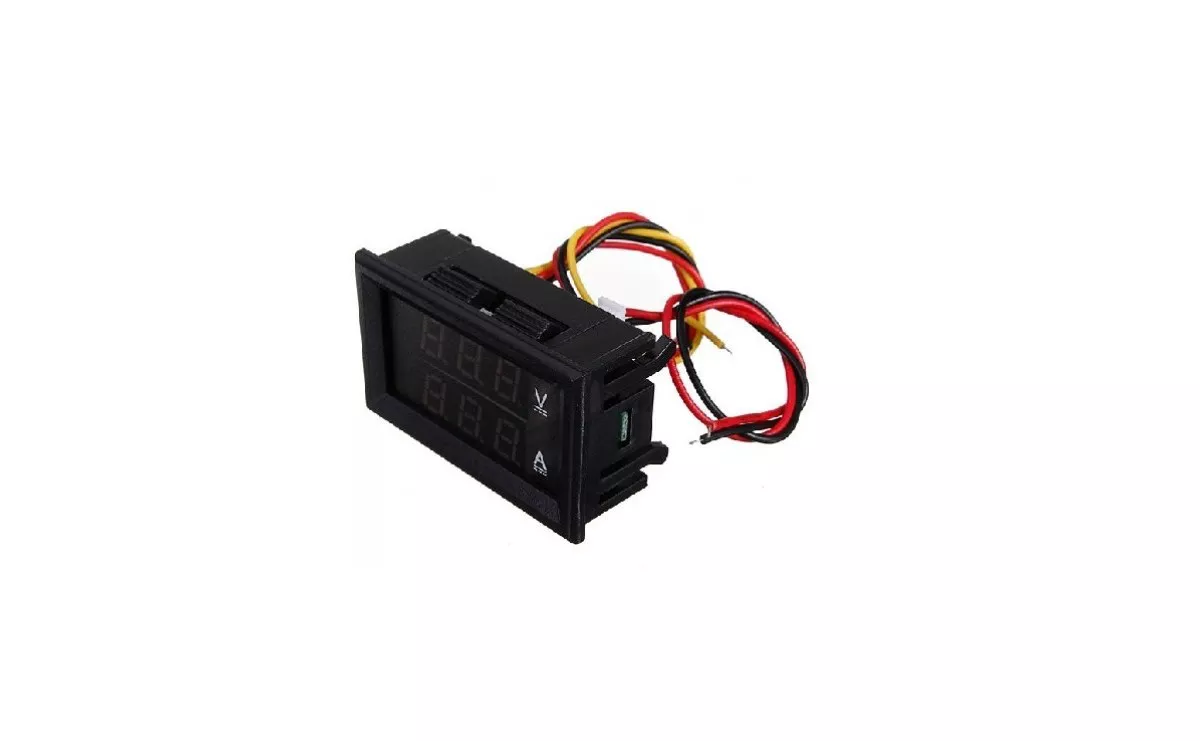

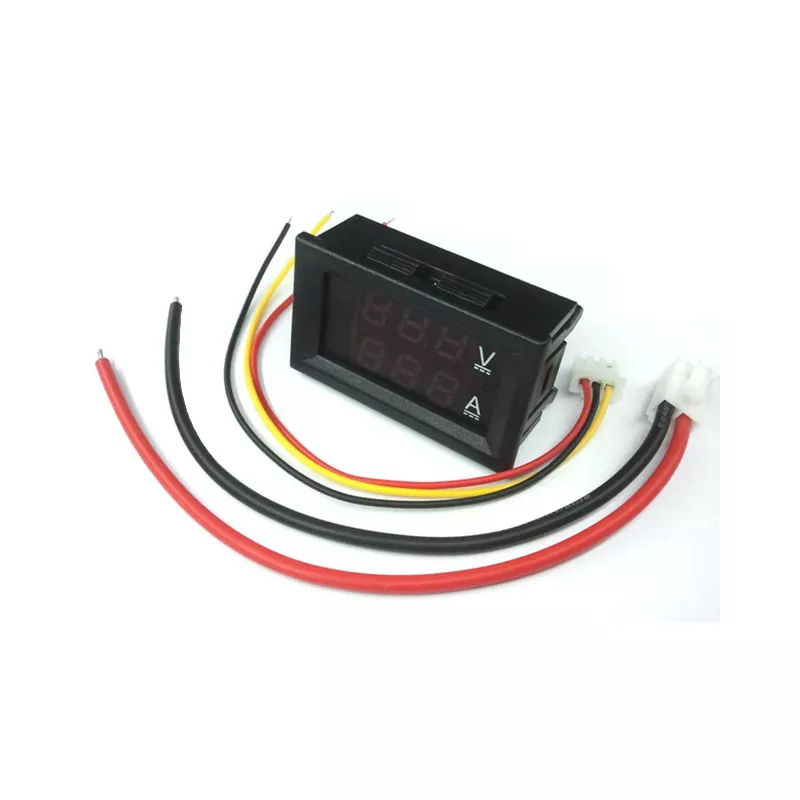

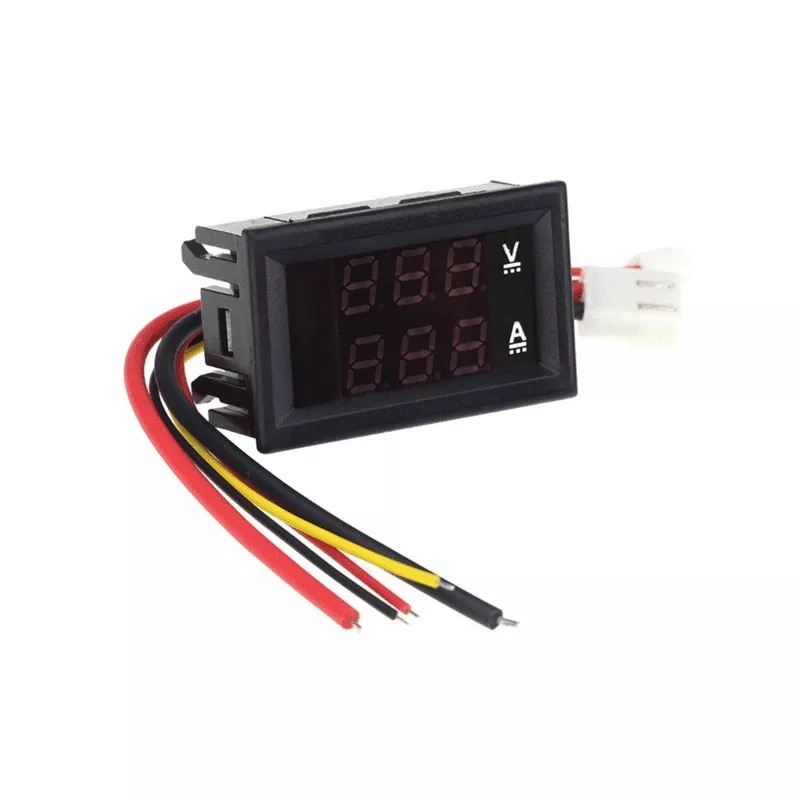

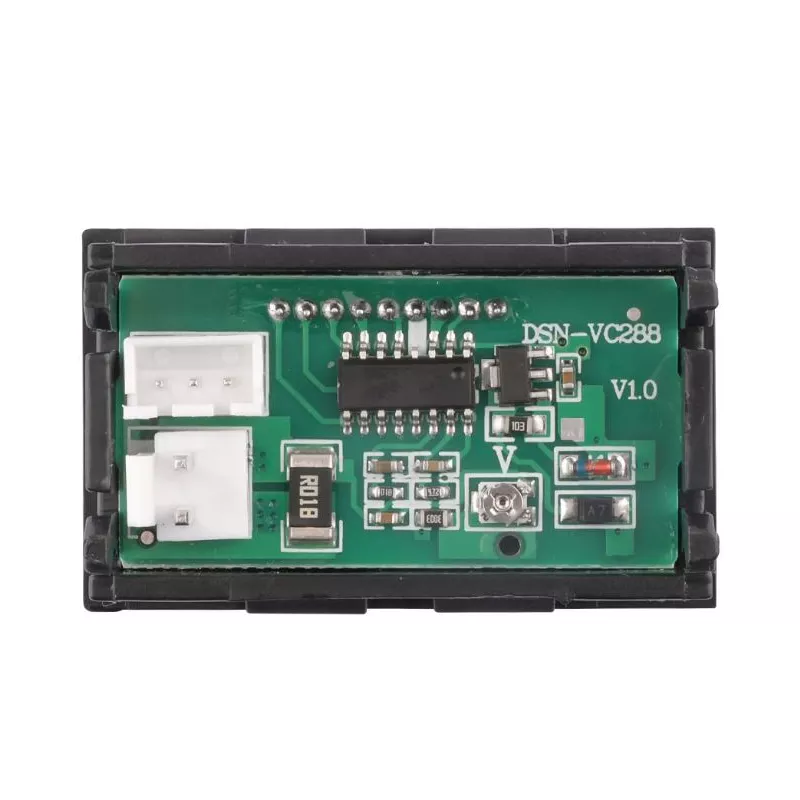

این مدل از پنج سیم برای تغذیه، اندازه‌گیری ولتاژ و اندازه‌گیری جریان استفاده می‌کند. سه سیم نازک مربوط به تغذیه و سنجش ولتاژ هستند و دو سیم ضخیم در مسیر جریان بار قرار می‌گیرند.

برای اندازه‌گیری جریان، مسیر منفی بار از طریق سیم‌های ضخیم ماژول عبور می‌کند. ولتاژ نیز از طریق سیم زرد و زمین مشترک اندازه‌گیری می‌شود.

آیا این ماژول نیاز به تغذیه جداگانه دارد؟

طبق مشخصات، مدار نمایشگر با ولتاژ 4 تا 30 ولت DC کار می‌کند و محدوده پیشنهادی آن حدود 5 تا 12 ولت است.

در برخی مدارها می‌توان تغذیه نمایشگر را از همان منبعی که در حال اندازه‌گیری است تأمین کرد، به شرط آنکه ولتاژ منبع در محدوده کاری ماژول قرار داشته باشد و سیم‌بندی مشترک زمین به‌درستی انجام شود.

اگر ولتاژ مدار مورد اندازه‌گیری خارج از محدوده تغذیه نمایشگر باشد، باید شرایط اتصال و منبع تغذیه دستگاه به‌صورت جداگانه در نظر گرفته شود.

حفاظت در برابر اتصال معکوس

طبق مشخصات ارائه‌شده، بخش تغذیه کاری این محصول دارای حفاظت در برابر اتصال معکوس است. این ویژگی می‌تواند در برابر برخی اشتباهات لحظه‌ای در اتصال تغذیه از مدار محافظت کند.

سرعت بروزرسانی نمایشگر

سرعت بروزرسانی اطلاعات حدود 300 میلی‌ثانیه اعلام شده است. بنابراین نمایشگر تقریباً چند بار در هر ثانیه مقدار ولتاژ و جریان را به‌روزرسانی می‌کند.

این سرعت برای مشاهده تغییرات معمول در منابع تغذیه، شارژرها، باتری‌ها و بارهای DC مناسب است.

کاربردهای ولتمتر آمپرمتر 100V 10A

مناسب برای ساخت منبع تغذیه

یکی از کاربردهای بسیار رایج این ماژول نصب روی پنل منبع تغذیه DC است. با این کار کاربر می‌تواند در هر لحظه ولتاژ خروجی و جریان مصرفی بار را روی نمایشگر مشاهده کند.

این قابلیت هنگام ساخت منبع تغذیه قابل تنظیم بسیار مفید است، زیرا بدون نیاز به مولتی‌متر جداگانه می‌توان وضعیت خروجی را مشاهده کرد.

مناسب برای سیستم باتری و شارژر

با نصب این نمایشگر در مسیر یک سیستم DC می‌توان ولتاژ باتری و جریان عبوری را مشاهده کرد. این ویژگی در پروژه‌های شارژر، پاوربانک‌های سفارشی، باتری‌های سرب‌اسید و سیستم‌های DC قابل استفاده است.

البته این ماژول جایگزین مدار مدیریت باتری یا حفاظت شارژ نیست و صرفاً وظیفه اندازه‌گیری و نمایش پارامترها را انجام می‌دهد.

مزایای استفاده از نمایشگر روپنلی

• نمایش هم‌زمان ولتاژ و جریان
• عدم نیاز به دو نمایشگر جداگانه

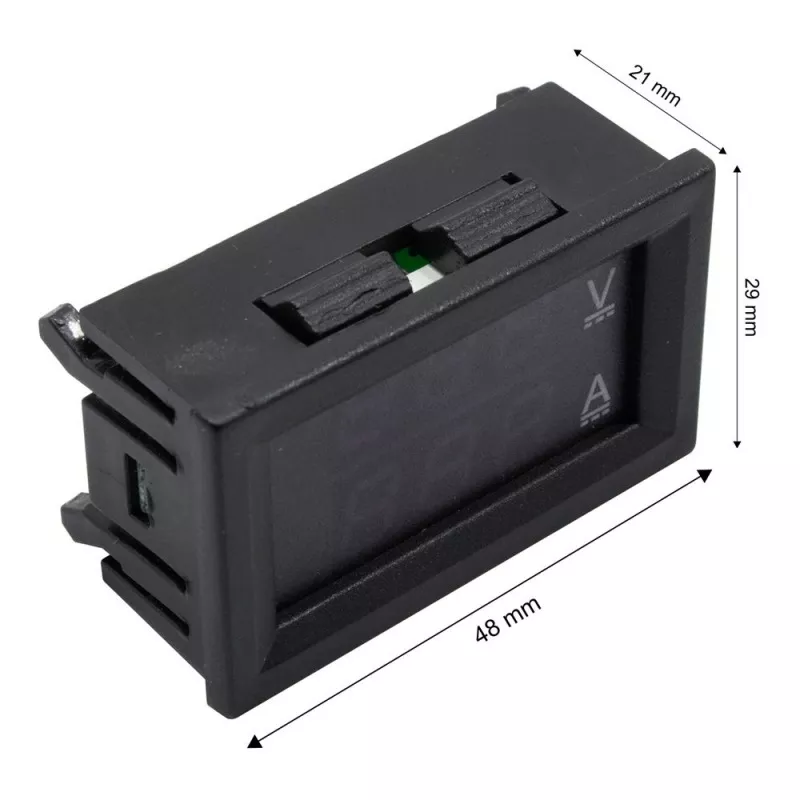

• ابعاد کوچک و مناسب نصب روی پنل
• محدوده ولتاژ اندازه‌گیری تا 100V DC
• اندازه‌گیری جریان تا 10A DC
• نمایش دیجیتال خوانا
• سیم‌بندی 5 سیمه برای اندازه‌گیری ولتاژ و جریان
• مناسب برای پروژه‌های آزمایشگاهی و DIY

نکات مهم قبل از نصب

• قبل از اتصال، نقش هر پنج سیم را بررسی کنید.
• ولتاژ تغذیه خود نمایشگر باید در محدوده 4 تا 30V باشد.
• جریان بیش از 10A از مسیر اندازه‌گیری عبور داده نشود.
• جریان‌های کمتر از حدود 0.05A ممکن است نمایش داده نشوند.
• دو سیم ضخیم باید در مسیر صحیح جریان بار قرار گیرند.
• اتصال زمین مشترک را طبق سیم‌بندی رعایت کنید.
• از اتصال معکوس طولانی‌مدت جلوگیری کنید.

مشخصات فنی ولتمتر و آمپرمتر روپنلی

سؤالات متداول

جمع‌بندی و خرید ولتمتر آمپرمتر روپنلی 100V 10A

ولتمتر و آمپرمتر روپنلی DC 100V 10A یک نمایشگر کاربردی برای مشاهده هم‌زمان ولتاژ و جریان در مدارهای DC است. محدوده اندازه‌گیری تا 100 ولت و 10 آمپر، نمایشگر دیجیتال کوچک و سیم‌بندی 5 سیمه باعث شده این محصول برای ساخت منبع تغذیه، شارژر، تابلو برق DC و پروژه‌های آزمایشگاهی مناسب باشد.

اگر برای پروژه خود به یک نمایشگر روپنلی ولتاژ و جریان DC نیاز دارید که بتواند بدون استفاده از دو نمایشگر جداگانه وضعیت خروجی مدار را نشان دهد، این مدل گزینه‌ای کاربردی و کم‌حجم است.
