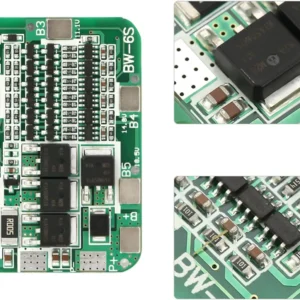

ماژول شارژ و دشارژ BMS باتری لیتیوم یونی 6 سل 12 آمپر

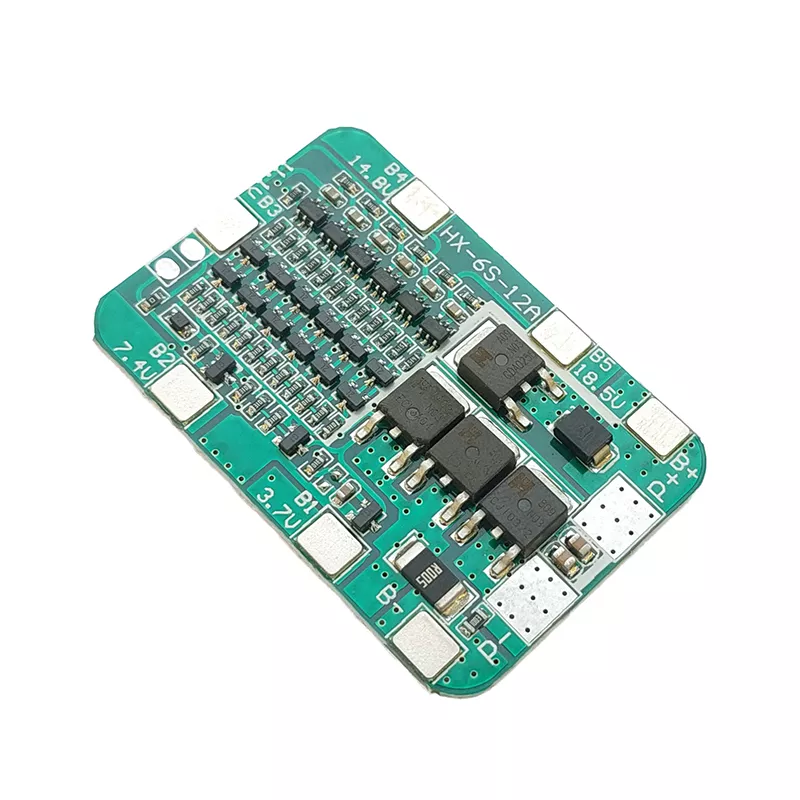

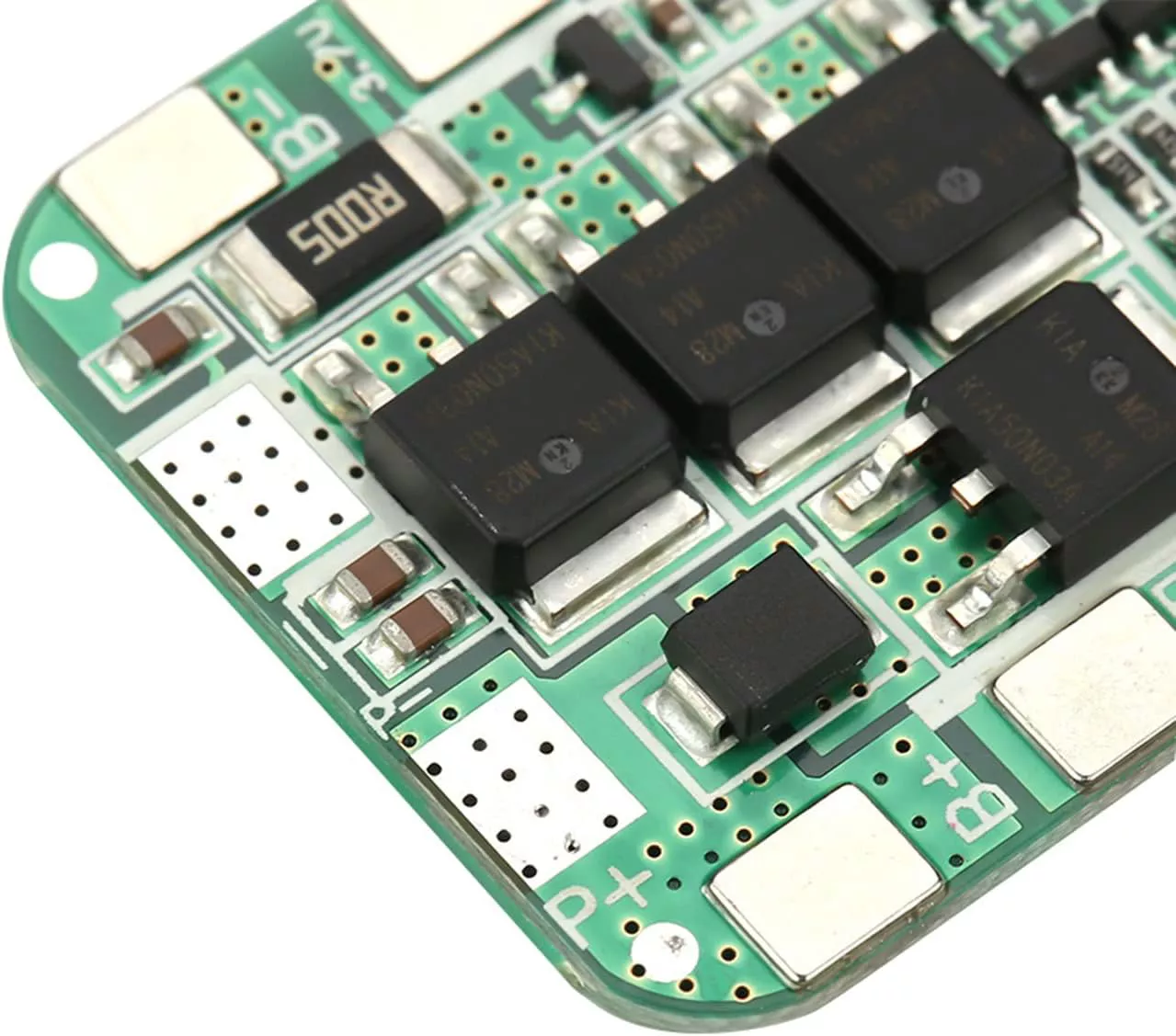

ماژول شارژ و دشارژ BMS باتری لیتیوم یونی 6 سل 12 آمپر HX-6S-12A یک ماژول BMS کاربردی برای مدیریت و حفاظت از پک‌های باتری لیتیوم یونی متشکل از ۶ سلول سری است. این برد برای پک‌های باتری با ولتاژ نامی حدود ۲۲.۲ ولت طراحی شده و پس از شارژ کامل، ولتاژ پک می‌تواند به حدود ۲۵.۲ ولت برسد.

وظیفه اصلی این ماژول، نظارت بر وضعیت سلول‌های باتری و قطع جریان در شرایط غیرعادی مانند اضافه‌شارژ، دشارژ بیش از حد، اضافه‌جریان و اتصال کوتاه است. استفاده از برد BMS در پک‌های باتری لیتیوم یونی اهمیت زیادی دارد، زیرا می‌تواند به افزایش ایمنی، بهبود عملکرد و افزایش طول عمر سلول‌های باتری کمک کند.

برد BMS چیست؟

سیستم مدیریت باتری یا BMS مجموعه‌ای از مدارهای الکترونیکی است که وضعیت باتری را کنترل و از آن در برابر شرایط خطرناک محافظت می‌کند. در پک‌های چندسلولی، اختلاف ولتاژ بین سلول‌ها می‌تواند باعث کاهش عملکرد یا آسیب به باتری شود. برد HX-6S-12A برای پک‌هایی طراحی شده است که از ۶ سلول لیتیوم یونی به‌صورت سری تشکیل شده‌اند.

ماژول شارژ و دشارژ BMS باتری لیتیوم یونی 6 سل 12 آمپر با اتصال به نقاط مختلف پک باتری، ولتاژ سلول‌ها را پایش کرده و در صورت عبور ولتاژ از محدوده مجاز، فرآیند شارژ یا دشارژ را محدود می‌کند.

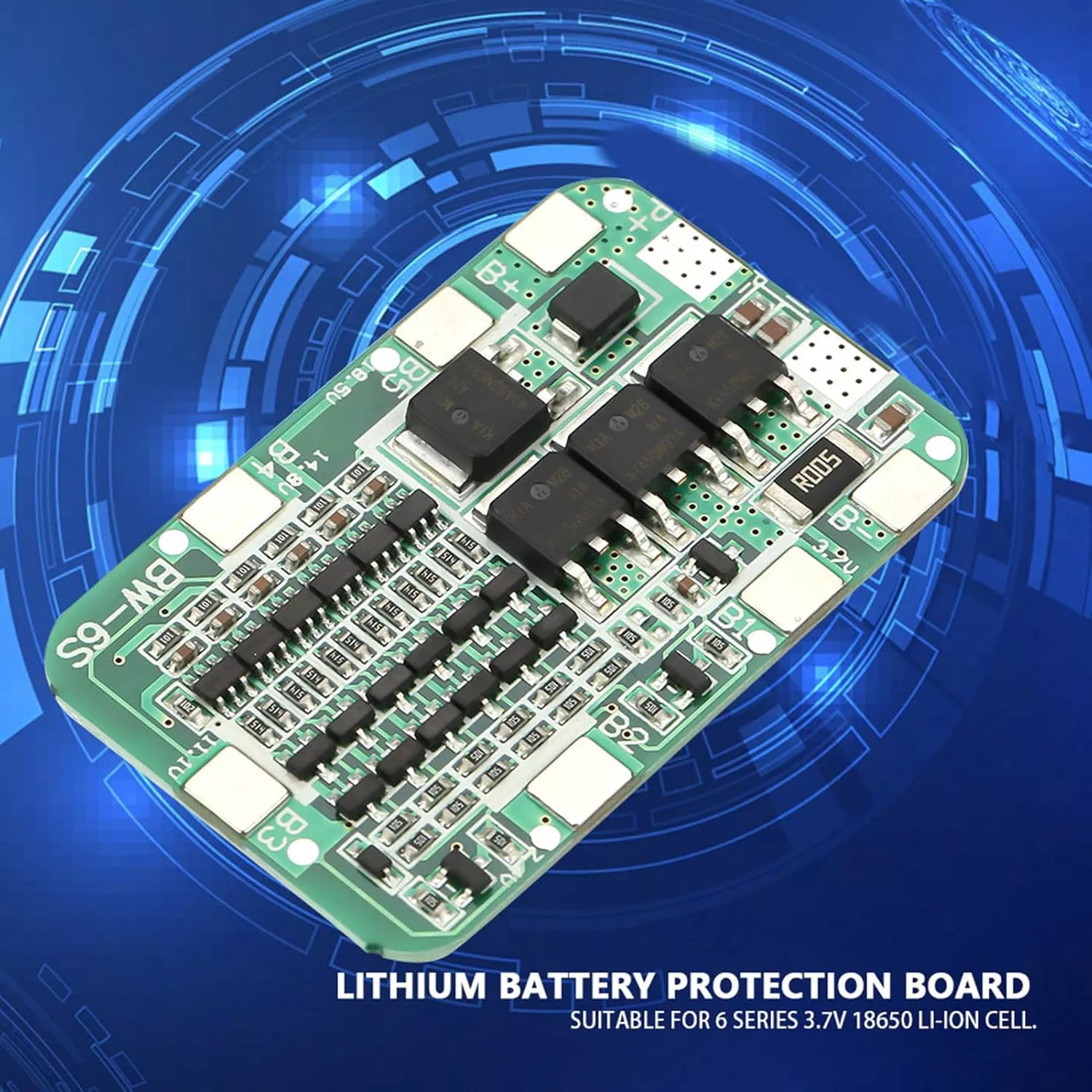

ویژگی‌های ماژول شارژ و دشارژ BMS باتری لیتیوم یونی 6 سل 12 آمپر

• مناسب برای پک باتری لیتیوم یونی 6S
• مناسب برای ۶ سلول باتری که به‌صورت سری متصل شده‌اند
• ولتاژ شارژ کامل پک: 25.2 ولت
• حداکثر جریان کاری: 12 آمپر
• جریان پیک لحظه‌ای: حدود 20 آمپر
• حفاظت در برابر اضافه‌شارژ
• حفاظت در برابر اضافه‌دشارژ
• حفاظت در برابر اضافه‌جریان
• حفاظت در برابر اتصال کوتاه

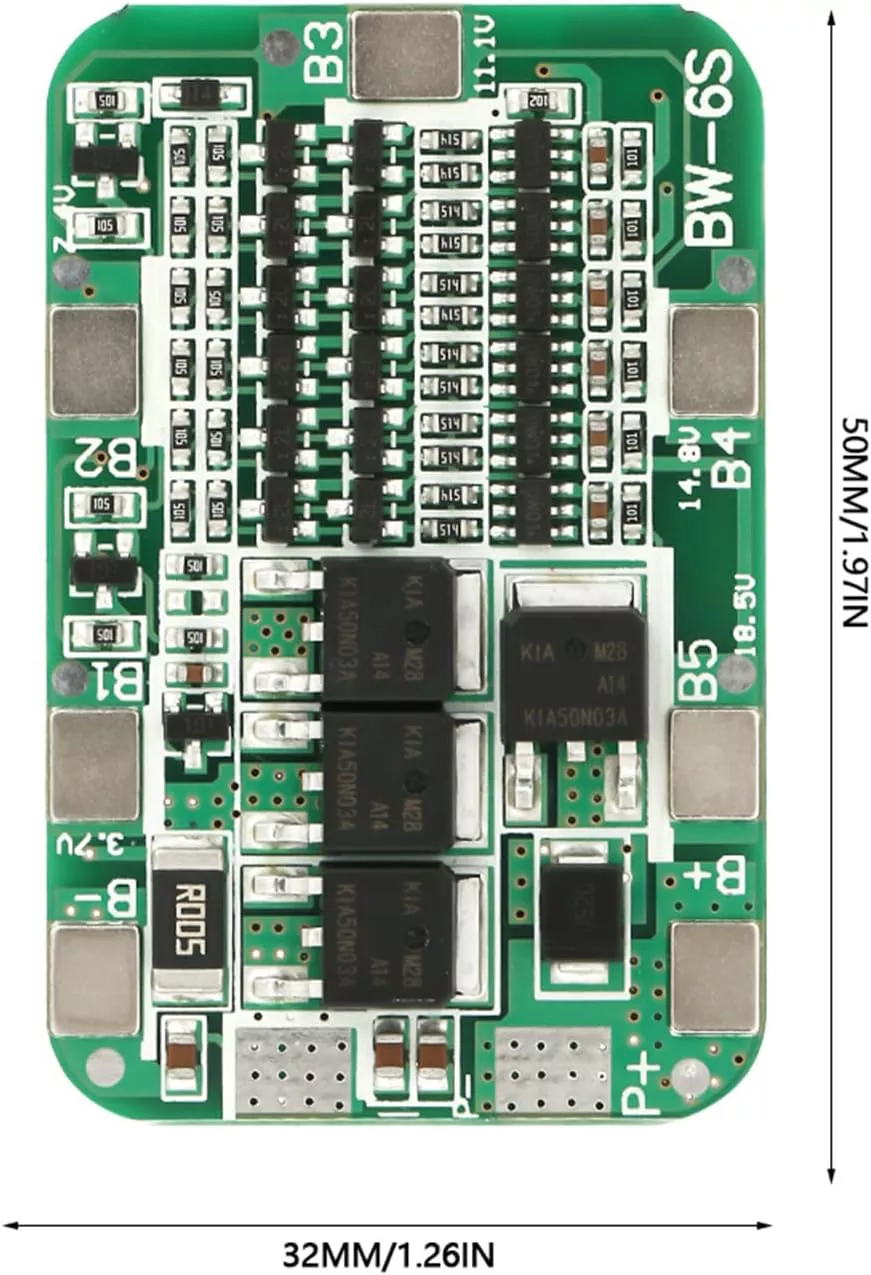

• ابعاد کوچک و مناسب برای ساخت پک باتری

مناسب برای پک باتری ۶ سل لیتیوم یونی

ماژول شارژ و دشارژ BMS باتری لیتیوم یونی 6 سل 12 آمپر برای اتصال به ۶ سلول لیتیوم یونی با ولتاژ نامی ۳.۷ ولت طراحی شده است. این سلول‌ها به‌صورت سری به یکدیگر متصل می‌شوند و در نتیجه ولتاژ نامی پک حدود ۲۲.۲ ولت خواهد بود.

در حالت شارژ کامل، ولتاژ هر سلول لیتیوم یونی به حدود ۴.۲ ولت می‌رسد. بنابراین ولتاژ شارژ کامل یک پک 6S برابر با حدود ۲۵.۲ ولت است. برای استفاده صحیح از این برد، باید تعداد سلول‌ها و نحوه اتصال آن‌ها مطابق ساختار 6S باشد.

حفاظت در برابر اضافه‌شارژ

یکی از قابلیت‌های مهم این برد، محافظت از سلول‌های باتری در برابر افزایش بیش از حد ولتاژ هنگام شارژ است. در صورت عبور ولتاژ سلول از محدوده مجاز، مدار حفاظتی می‌تواند فرآیند شارژ را قطع کند تا از آسیب به سلول‌های لیتیومی جلوگیری شود.

ولتاژ تشخیص اضافه‌شارژ این برد در حدود 4.25 تا 4.35 ولت با تلرانس حدود 0.05 ولت اعلام شده است.

حفاظت در برابر اضافه‌دشارژ

دشارژ بیش از حد می‌تواند باعث آسیب جدی به سلول‌های لیتیوم یونی و کاهش ظرفیت آن‌ها شود. برد HX-6S-12A با پایش ولتاژ سلول‌ها، در صورت کاهش بیش از حد ولتاژ، مدار را از ادامه دشارژ محافظت می‌کند.

ولتاژ حفاظت در برابر اضافه‌دشارژ در حدود 2.5 ولت با تلرانس حدود 0.05 ولت است.

حفاظت در برابر اضافه‌جریان و اتصال کوتاه

در صورت افزایش جریان مصرفی از محدوده مجاز یا ایجاد اتصال کوتاه در خروجی، مدار حفاظتی BMS می‌تواند جریان را قطع کند. این قابلیت برای افزایش ایمنی پک باتری و جلوگیری از آسیب به سلول‌ها و تجهیزات متصل به باتری اهمیت زیادی دارد.

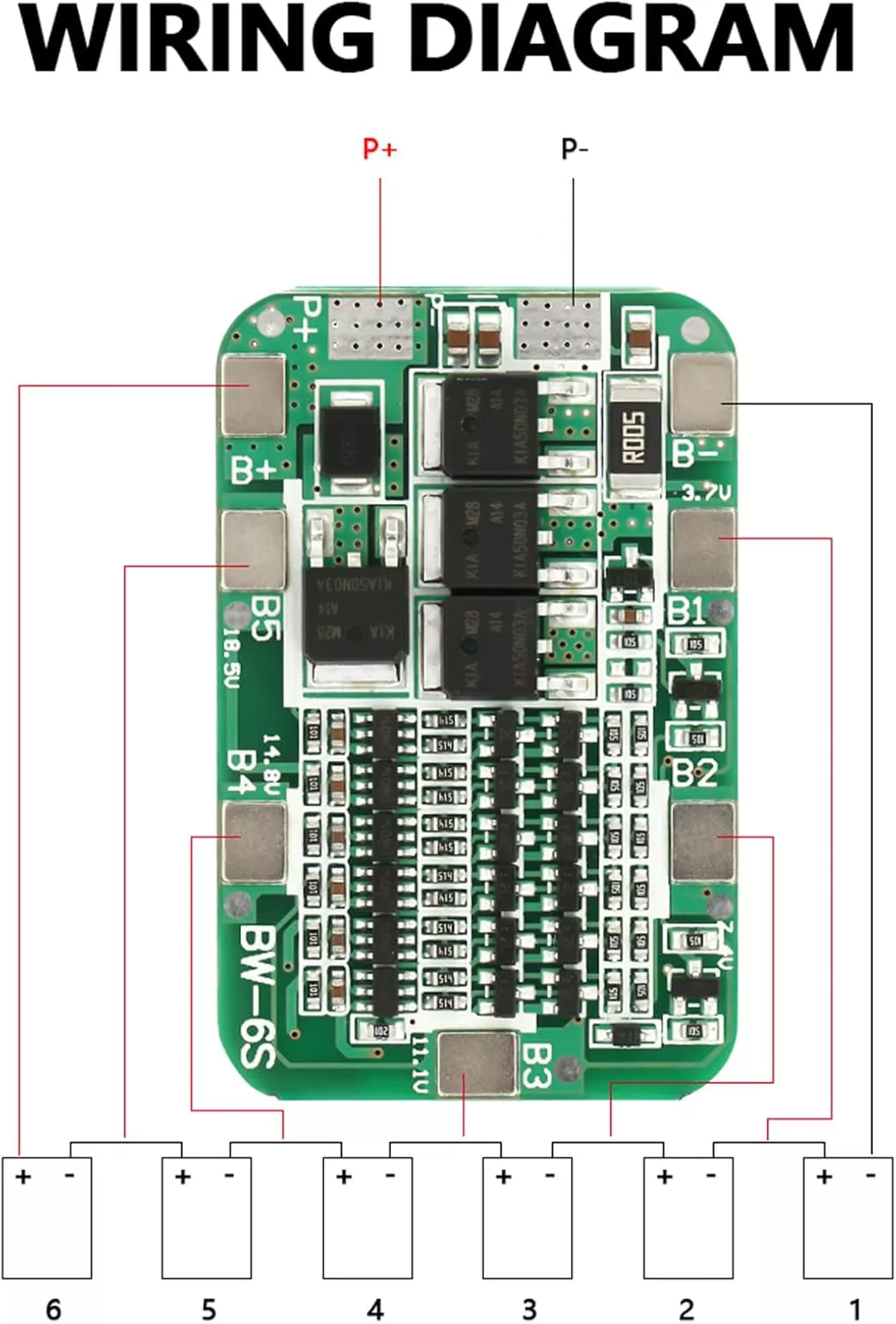

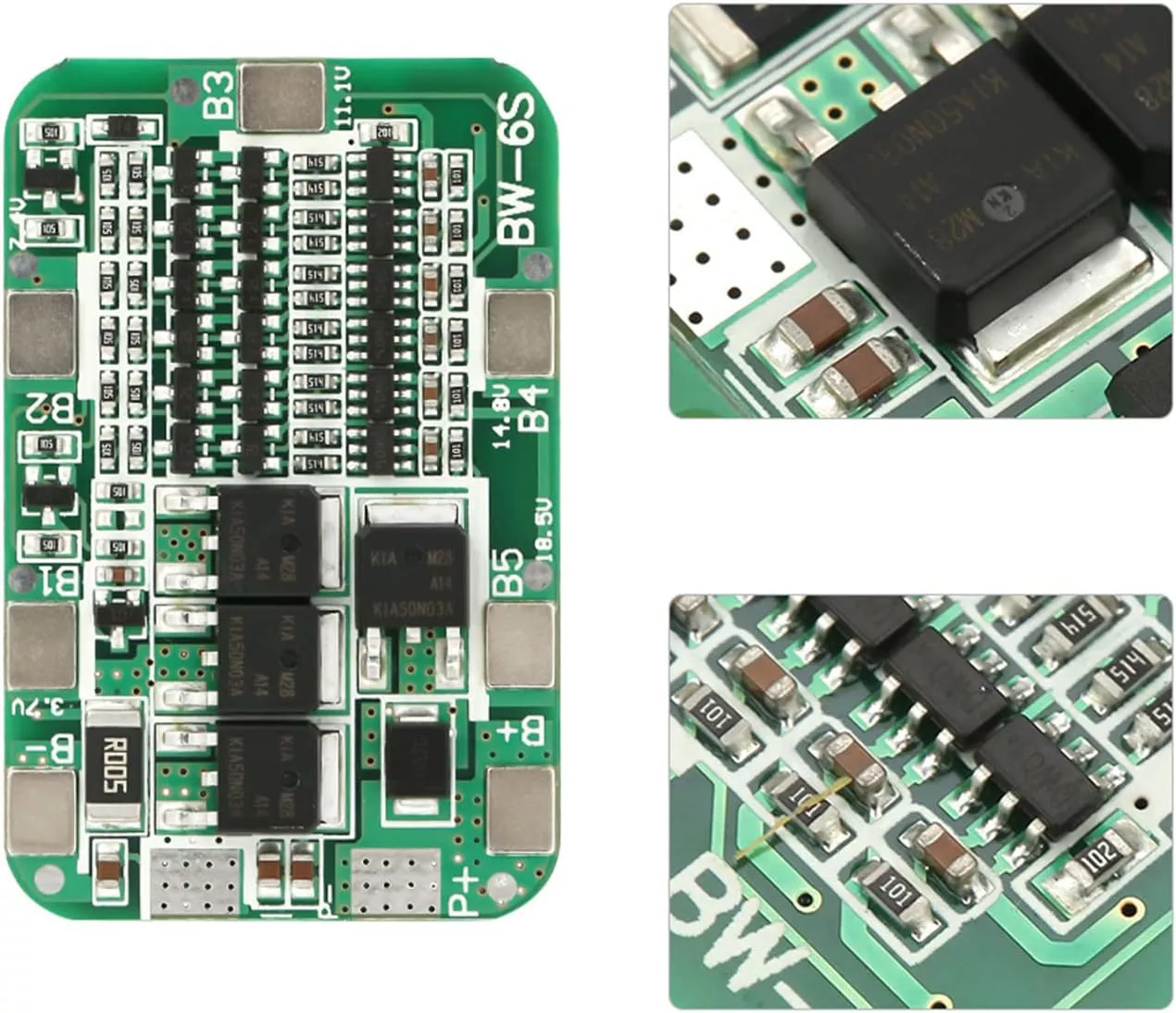

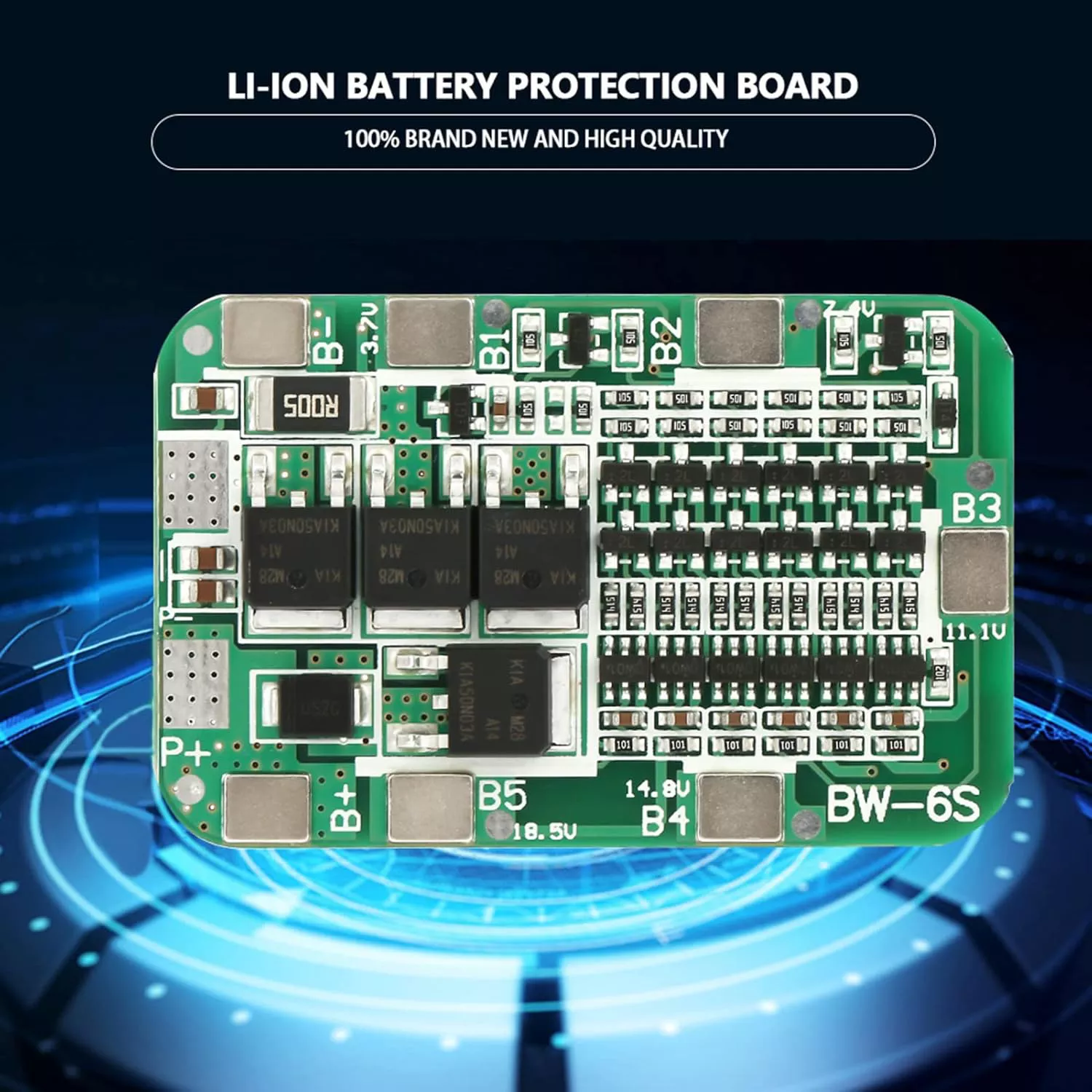

نحوه اتصال پایه‌های ماژول شارژ و دشارژ BMS باتری لیتیوم یونی 6 سل 12 آمپر

برای عملکرد صحیح برد، اتصال پایه‌ها باید دقیقاً مطابق ساختار پک 6S انجام شود. پایه‌های اتصال این برد شامل موارد زیر هستند:

• B+: اتصال به سر مثبت کل پک باتری
• B1: اتصال به نقطه اتصال بین سلول اول و دوم
• B2: اتصال به نقطه اتصال بین سلول دوم و سوم
• B3: اتصال به نقطه اتصال بین سلول سوم و چهارم
• B4: اتصال به نقطه اتصال بین سلول چهارم و پنجم
• B5: اتصال به نقطه اتصال بین سلول پنجم و ششم
• B-: اتصال به سر منفی کل پک باتری
• P+: خروجی مثبت مشترک شارژ و دشارژ
• P-: خروجی منفی مشترک شارژ و دشارژ

کاربردهای برد محافظ باتری ۶ سل ۱۲ آمپر

• ساخت پک باتری لیتیوم یونی 6S
• ساخت منابع تغذیه قابل حمل
• پروژه‌های الکترونیکی و DIY
• پروژه‌های رباتیک با توان متوسط
• سیستم‌های ذخیره انرژی قابل حمل
• پروژه‌های برق اضطراری کم‌مصرف
• ساخت پک‌های باتری برای تجهیزات الکترونیکی

مشخصات فنی ماژول شارژ و دشارژ BMS باتری لیتیوم یونی 6 سل 12 آمپر

نکته مهم درباره جریان مصرفی

ماژول شارژ و دشارژ BMS باتری لیتیوم یونی 6 سل 12 آمپر برای کاربردهای توان بالا طراحی نشده است. حداکثر جریان کاری اعلام‌شده برای آن ۱۲ آمپر است و استفاده از آن در کاربردهایی که جریان راه‌اندازی یا جریان کاری بسیار زیادی دارند می‌تواند باعث عملکرد نامناسب یا آسیب به برد و باتری شود.

استفاده از این برد برای تجهیزاتی مانند دریل و پیچ‌گوشتی برقی، دوچرخه برقی، فلشر خودرو یا بارهای توان بالا مانند LED یک وات توصیه نمی‌شود.

نکات مهم هنگام استفاده از

• این برد فقط برای پک‌های ۶ سلول لیتیوم یونی سری مناسب است.
• قبل از اتصال، ترتیب صحیح سلول‌ها و سیم‌های B+، B1 تا B5 و B- را بررسی کنید.
• از اتصال اشتباه پایه‌های بالانس خودداری کنید.
• برای شارژ پک 6S از شارژر مناسب با ولتاژ خروجی 25.2 ولت استفاده کنید.
• ظرفیت جریان باتری‌ها باید متناسب با جریان مورد نیاز بار باشد.
• از استفاده از سلول‌های معیوب، آسیب‌دیده یا با ظرفیت‌های بسیار متفاوت در یک پک خودداری کنید.

جمع‌بندی

ماژول شارژ و دشارژ BMS باتری لیتیوم یونی 6 سل 12 آمپر HX-6S-12A یک گزینه مناسب برای ساخت و مدیریت پک‌های باتری لیتیوم یونی 6S است. این ماژول با پشتیبانی از جریان کاری ۱۲ آمپر و ولتاژ شارژ ۲۵.۲ ولت، از باتری در برابر اضافه‌شارژ، اضافه‌دشارژ، اضافه‌جریان و اتصال کوتاه محافظت می‌کند. ابعاد کوچک و طراحی فشرده آن نیز امکان استفاده در پروژه‌های مختلف الکترونیکی و منابع تغذیه قابل حمل را فراهم می‌کند.
