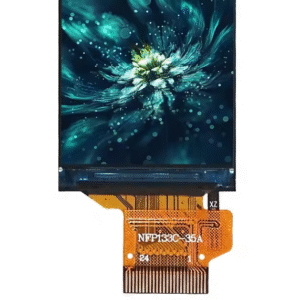

نمایشگر TFT تمام رنگ 1.3 اینچ دارای ارتباط SPI و چیپ درایور ST7789

0
(بدون دیدگاه)
Add to wishlist
Compare

ویژگی های محصول

  • صفحه‌نمایش 1.3 اینچ رنگی با تکنولوژی TFT و رزولوشن 240×240 پیکسل
  • مجهز به تراشه درایور ST7789V با رابط SPI و 8 بیت موازی
  • پشتیبانی از ولتاژ 3.3 ولت، مناسب برای آردوینو، ESP32 و STM32
  • نمایشگر IPS با وضوح بالا و رنگ‌های واقعی (Full Color)
  • نصب آسان با نوع لحیم‌کاری 12 پین و اتصال قابل جداشدن 24 پین

امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.

خرید این کالا با

  • گارانتی اصالت و سلامت فیزیکی کالا
  • هفت روز ضمانت بازگشت کالا
  • 30 هزار تومان تخفیف اولین خرید با کد TESLA (حداقل خرید 300 هزار تومان)

امکان ارسال فوری کالا در تهران

امکان ارسال رایگان کالا به تمام نقاط کشور

3,091,200 ریال

در انبار موجود نمی باشد

محصولات مرتبط

ماژول نمایشگر OLED سفید 0.96 اینچ SPI درایور SSD1306 | اورجینال

3,782,300 ریال

نمایشگر LCD کاراکتری 2×16 با بک لایت مشکی

2,236,700 ریال

نمایشگر LCD کاراکتری 4×20 با بک لایت آبی

4,006,300 ریال

نمایشگر LCD کاراکتری 4×20 با بک لایت سبز

3,894,300 ریال

LCD Module HD44780 16x2 Display

نمایشگر LCD کاراکتری 2×16 با بک لایت آبی

1,493,000 ریال

LCD Module HD44780 16x2 Display

نمایشگر LCD کاراکتری 2×16 با بک لایت سبز

1,493,000 ریال

3.3v-5v_lcd_module_16x2_1602_character_display_black_on_white_1

نمایشگر LCD کاراکتری 2×16 با بک لایت سفید

1,542,300 ریال

ماژول دات ماتریس ۸×۸ با درایور MAX7219

1,751,300 ریال

سون سگمنت ۴ رقمی آند مشترک قرمز

356,200 ریال

نمایشگر OLED SPI شش لاین 0.96 اینچ

2,296,000 ریال

نمایشگر TFT تمام رنگ 1.3 اینچ دارای ارتباط SPI و چیپ درایور ST7789

3,091,200 ریال

ماژول سون سگمنت 4 رقمی همراه با درایور 74HC59

1,046,100 ریال

توضیحات

نمایشگر TFT تمام رنگ 1.3 اینچ

نمایشگر TFT تمام رنگ 1.3 اینچ با پنل IPS و درایور ST7789V یکی از ماژول‌های گرافیکی پیشرفته و پرکاربرد در پروژه‌های الکترونیکی مدرن به شمار می‌رود. این نمایشگر با ابعاد کوچک اما رزولوشن بالا، انتخابی ایده‌آل برای طراحانی است که به دنبال نمایش گرافیک، متن، آیکن و رابط کاربری حرفه‌ای در فضای محدود هستند. استفاده از پنل IPS باعث شده این نمایشگر نسبت به TFTهای معمولی زاویه دید بسیار گسترده‌تر و ثبات رنگ بالاتری داشته باشد؛ به‌طوری‌که تصویر از زوایای مختلف بدون افت کیفیت یا تغییر رنگ قابل مشاهده است.

رزولوشن 240×240 پیکسل در ابعاد 1.3 اینچ، تراکم پیکسلی بالایی ایجاد می‌کند که نتیجه آن نمایش بسیار شفاف و دقیق جزئیات گرافیکی است. این ویژگی برای پروژه‌هایی که نیاز به نمایش آیکن‌های کوچک، فونت‌های ظریف یا گراف‌های دقیق دارند اهمیت زیادی دارد. ترکیب کیفیت تصویر بالا، ابعاد مناسب و مصرف انرژی کنترل‌شده، این ماژول را به گزینه‌ای محبوب در میان مهندسان، دانشجویان و توسعه‌دهندگان سیستم‌های امبدد تبدیل کرده است.

پنل IPS و تفاوت آن با TFT معمولی

یکی از مهم‌ترین مزایای نمایشگر TFT تمام رنگ 1.3 اینچ استفاده از پنل IPS (In-Plane Switching) است. در پنل‌های IPS، مولکول‌های کریستال مایع به شکلی چیده شده‌اند که نور را یکنواخت‌تر عبور می‌دهند. این ساختار باعث بهبود چشمگیر زاویه دید و دقت رنگ می‌شود. برخلاف پنل‌های TFT معمولی که با تغییر زاویه دید، رنگ‌ها دچار اعوجاج یا تیرگی می‌شوند، در پنل IPS تصویر تقریباً بدون تغییر باقی می‌ماند.

این ویژگی در پروژه‌هایی که نمایشگر ممکن است از زوایای مختلف دیده شود، مانند پنل‌های کنترلی، ابزارهای قابل‌حمل یا تجهیزات رومیزی، اهمیت زیادی دارد. علاوه بر آن، رنگ‌ها در پنل IPS زنده‌تر، شفاف‌تر و طبیعی‌تر نمایش داده می‌شوند که برای طراحی رابط کاربری گرافیکی بسیار مطلوب است.

درایور ST7789V

قلب نمایشگر TFT تمام رنگ 1.3 اینچ، تراشه درایور ST7789V است که یکی از محبوب‌ترین و قدرتمندترین کنترلرهای نمایشگر TFT در بازار محسوب می‌شود. این درایور از رزولوشن‌های مختلف پشتیبانی می‌کند و به‌طور خاص برای نمایشگرهای رنگی کوچک با کیفیت بالا طراحی شده است. ST7789V قابلیت به‌روزرسانی سریع فریم‌ها را دارد و در نتیجه انیمیشن‌ها، اسکرول‌ها و تغییرات گرافیکی به‌صورت روان نمایش داده می‌شوند.

از نظر نرم‌افزاری، این درایور با کتابخانه‌های گرافیکی معروفی مانند Adafruit GFX، Adafruit ST7789، TFT_eSPI و حتی فریم‌ورک‌های پیشرفته‌ای مانند LVGL سازگار است. همین موضوع باعث می‌شود راه‌اندازی نمایشگر ساده‌تر شده و توسعه رابط کاربری گرافیکی با سرعت بیشتری انجام شود.

رابط‌های ارتباطی و انعطاف‌پذیری

نمایشگر TFT تمام رنگ 1.3 اینچ از دو نوع رابط ارتباطی پشتیبانی می‌کند: SPI و Parallel 8 بیت. رابط SPI به دلیل استفاده از تعداد پین کمتر، انتخابی مناسب برای بردهایی مانند Arduino Uno، Arduino Nano و ESP32 است. در مقابل، رابط Parallel سرعت بالاتری ارائه می‌دهد و برای پروژه‌هایی که نیاز به نرخ تازه‌سازی بالا دارند می‌تواند گزینه مناسبی باشد، هرچند تعداد پین‌های مصرفی بیشتری خواهد داشت.

وجود 12 پین لحیمی و 24 پین قابل اتصال، انعطاف‌پذیری بالایی در طراحی سخت‌افزار فراهم می‌کند و امکان استفاده از نمایشگر در انواع بردهای توسعه و طراحی‌های سفارشی را می‌دهد.

ویژگی‌های کلیدی

  • نمایشگر TFT تمام رنگ 1.3 اینچ
  • پنل IPS با زاویه دید گسترده و رنگ‌های پایدار
  • رزولوشن واقعی 240×240 پیکسل (RGB)
  • درایور قدرتمند ST7789V
  • پشتیبانی از رابط SPI و Parallel 8 بیت
  • ولتاژ کاری 3.3 ولت مناسب میکروکنترلرهای مدرن
  • نمایش تمام‌رنگی (Full Color)
  • ابعاد کوچک و مناسب پروژه‌های قابل‌حمل

مشخصات فنی

  • نوع نمایشگر: TFT LCD با پنل IPS
  • اندازه صفحه: 1.3 اینچ
  • رزولوشن: 240×240 پیکسل
  • درایور: ST7789V
  • رابط ارتباطی: SPI / Parallel 8-bit
  • ولتاژ کاری: 3.3 ولت
  • تعداد پین: 12 پین لحیمی + 24 پین قابل اتصال
  • نوع نمایش رنگ: Full Color (RGB)
  • سازگاری: Arduino، ESP32، STM32، Raspberry Pi
  • کشور سازنده: Mainland China

کاربردها

نمایشگر TFT تمام رنگ 1.3 اینچ به دلیل کیفیت تصویر بالا و ابعاد مناسب، در پروژه‌های متنوعی قابل استفاده است:

  • پروژه‌های DIY و آموزشی
  • نمایش رابط کاربری گرافیکی (GUI)
  • سیستم‌های مانیتورینگ و کنترلی
  • ابزارهای هوشمند و قابل‌حمل
  • نمایش منو، آیکن، گراف و نمودار
  • پروژه‌های مبتنی بر ESP32 و Raspberry Pi

نکات مهم استفاده

در هنگام استفاده از نمایشگر TFT تمام رنگ 1.3 اینچ تمام رنگ 1.3 اینچ حتماً به ولتاژ کاری 3.3 ولت توجه داشته باشید. در صورت اتصال به بردهای 5 ولتی مانند Arduino Uno، استفاده از Level Shifter برای خطوط داده توصیه می‌شود تا از آسیب به نمایشگر جلوگیری شود. همچنین در زمان لحیم‌کاری، کنترل دمای هویه اهمیت زیادی دارد تا پین‌ها و برد آسیب نبینند.

برای دستیابی به بهترین عملکرد گرافیکی، پیشنهاد می‌شود از کتابخانه‌های اختصاصی ST7789 استفاده کرده و تنظیمات مربوط به رزولوشن و جهت نمایش به‌درستی انجام شود.

جمع‌بندی نهایی

نمایشگر TFT تمام رنگ 1.3 اینچ IPS با درایور ST7789V ترکیبی متعادل از کیفیت تصویر بالا، ابعاد کوچک، انعطاف‌پذیری در ارتباط و سازگاری نرم‌افزاری گسترده است. این ماژول انتخابی عالی برای طراحانی است که به دنبال یک نمایشگر رنگی حرفه‌ای برای پروژه‌های الکترونیکی خود هستند. اگر به کیفیت، وضوح و رنگ‌های زنده اهمیت می‌دهید، این نمایشگر می‌تواند یکی از بهترین گزینه‌های موجود برای شما باشد.

مشخصات فنی
وزن 0.012 کیلوگرم
اندازه صفحه

1.3 اینچ

نوع نمایشگر

TFT LCD با پنل IPS

رزولوشن

240×240 پیکسل (RGB)

تراشه درایور

ST7789V

رابط ارتباطی

SPI و 8 بیت Parallel Interface

ولتاژ کاری

3.3 ولت

تعداد پین‌ها

12 پین لحیمی و 24 پین قابل اتصال

نمایش رنگ

تمام رنگی (Full Color)

سازگار با

Arduino، ESP32، STM32، Raspberry Pi

ساخت

Mainland China
