ماژول OLED 0.96 اینچ آبی رزولیشن 128×64 دارای رابط I2C
ویژگی های محصول
- ماژول OLED 0.96 اینچ آبی I2C با رزولوشن 128×64 پیکسل
- دارای درایور SSD1306 و رابط I2C چهار پین شامل GND، VDD، SCL و SDA
- نمایشگر خودنورده بدون بک‌لایت با کنتراست بالا و زاویه دید بیشتر از 160 درجه
- ولتاژ کاری اعلامی 2.5 تا 5V و مناسب Arduino، ESP، STM32 و انواع میکروکنترلرها
- مناسب نمایش متن، عدد، آیکون، داده سنسورها و گرافیک‌های ساده در پروژه‌های الکترونیکی
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
382,400 تومان
کاربران این محصولات را هم دیده‌اند
ماژول OLED 0.96 اینچ آبی I2C رزولوشن 128×64 | SSD1306
ماژول OLED 0.96 اینچ آبی I2C یک نمایشگر گرافیکی کوچک و کم‌مصرف برای نمایش متن، عدد، آیکون و اطلاعات پروژه‌های الکترونیکی است. رزولوشن 128×64 پیکسل فضای مناسبی برای نمایش چند خط اطلاعات فراهم می‌کند و ابعاد کوچک آن باعث شده برای پروژه‌هایی که فضای محدودی دارند انتخاب مناسبی باشد.
این نمایشگر از درایور SSD1306 و رابط ارتباطی I2C استفاده می‌کند؛ بنابراین برای ارتباط با میکروکنترلر تنها به خطوط SDA و SCL نیاز دارید و تعداد پایه‌های اشغال‌شده روی Arduino، ESP32، STM32 و سایر کنترلرها بسیار کم خواهد بود.
0.96 inch
128×64
I2C
SSD1306
ماژول OLED 0.96 اینچ آبی چه کاربردی دارد؟
اگر در پروژه خود نیاز دارید مقدار دما، رطوبت، ولتاژ، وضعیت سیستم، منوی دستگاه یا هر نوع اطلاعات متنی و گرافیکی را نمایش دهید، این OLED می‌تواند بدون اشغال فضای زیاد این کار را انجام دهد.
رزولوشن 128×64 به شما اجازه می‌دهد علاوه بر متن و اعداد، آیکون، نمودار ساده، لوگو و عناصر رابط کاربری کوچک را نیز روی صفحه نمایش دهید.
و آبی یعنی چه؟
این نمایشگر دارای نواحی زرد و آبی است و همین ترکیب رنگ باعث می‌شود بتوان بخش‌های مختلف اطلاعات را از نظر بصری راحت‌تر از یکدیگر تشخیص داد.
نکته مهم: این محصول یک OLED تمام‌رنگی نیست و معمولاً نمی‌توان رنگ هر پیکسل را از طریق نرم‌افزار بین زرد و آبی انتخاب کرد. رنگ هر بخش توسط ساختار خود پنل مشخص شده و برنامه فقط روشن یا خاموش بودن پیکسل‌ها را کنترل می‌کند.
مزیت OLED نسبت به LCD چیست؟
بدون بک‌لایت
پیکسل‌های OLED خودشان نور تولید می‌کنند و نیازی به نور پس‌زمینه ندارند.
کنتراست بالا
پیکسل خاموش تقریباً تاریک باقی می‌ماند و نوشته‌ها خوانایی خوبی دارند.
زاویه دید وسیع
طبق مشخصات ارائه‌شده زاویه دید نمایشگر بیش از 160 درجه است.
ابعاد کوچک
مناسب پروژه‌های قابل حمل و دستگاه‌هایی با فضای محدود.
رابط I2C؛ فقط چهار پایه برای راه‌اندازی
یکی از مزایای اصلی این مدل، استفاده از رابط I2C است. روی ماژول چهار پایه GND، VDD، SCL و SDA قرار دارد و ارتباط اطلاعات تنها از طریق دو خط SCL و SDA انجام می‌شود.
این ویژگی به‌خصوص در پروژه‌هایی که تعداد پایه‌های آزاد میکروکنترلر محدود است اهمیت دارد؛ زیرا برخلاف نمایشگرهای موازی نیازی به تعداد زیادی GPIO نخواهید داشت.

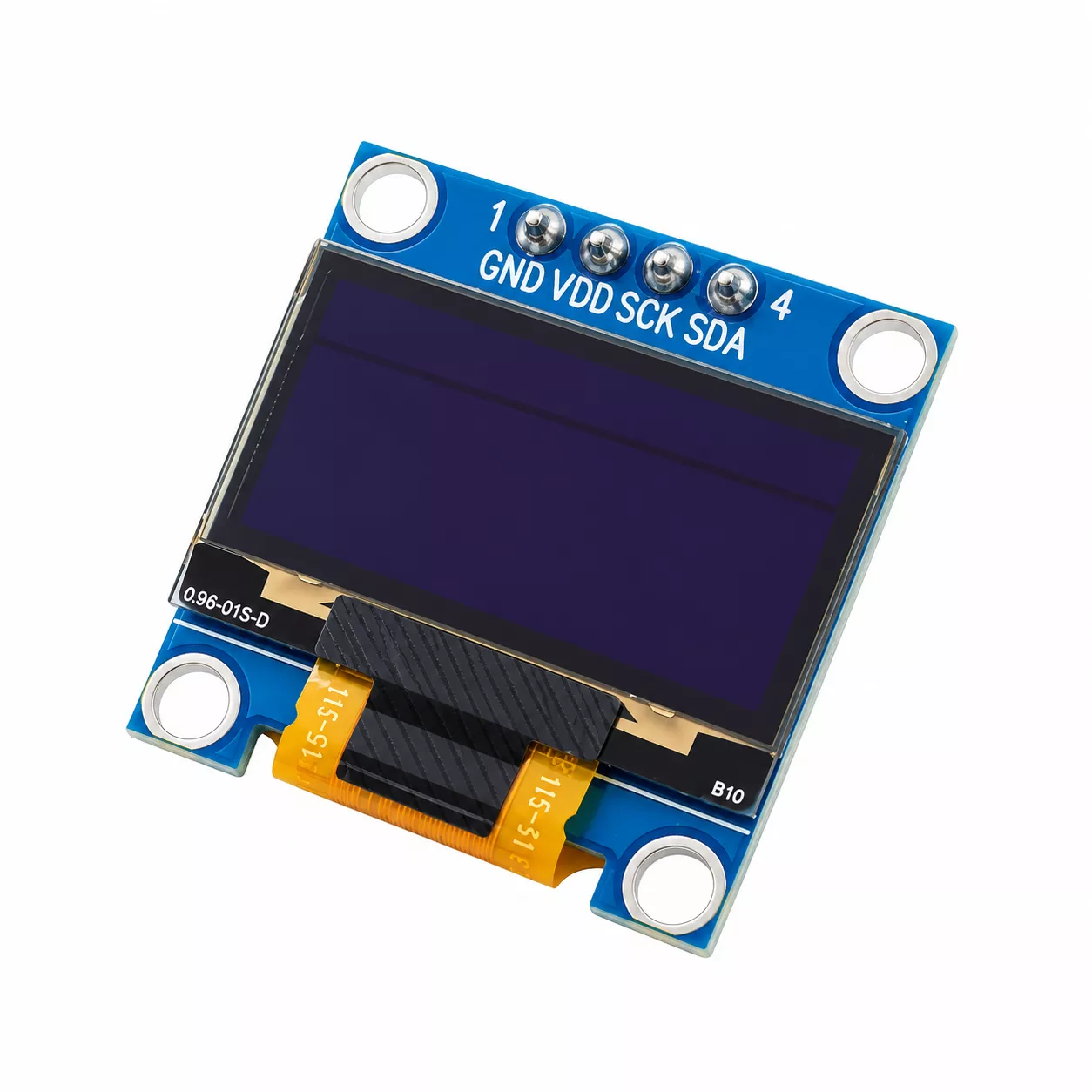

پایه‌های ماژول OLED 0.96 I2C
| پین | وظیفه |
| GND | زمین مدار |
| VDD | ورودی تغذیه ماژول |
| SCL | کلاک ارتباط I2C |
| SDA | داده ارتباط I2C |
با چه میکروکنترلرهایی قابل استفاده است؟
Arduino
مناسب Uno، Nano، Mega و سایر بردهای دارای I2C.
ESP32 / ESP8266
مناسب پروژه‌های IoT و نمایش اطلاعات شبکه یا سنسورها.
STM32
قابل استفاده در پروژه‌های مبتنی بر رابط I2C میکروکنترلر STM32.
MSP430 و 8051
در صورت پیاده‌سازی رابط I2C و کتابخانه مناسب قابل استفاده است.
نکته مهم برای اتصال به ESP32 و بردهای 3.3 ولتی
اگرچه محدوده تغذیه اعلامی این ماژول 2.5 تا 5 ولت است، هنگام استفاده با میکروکنترلرهای 3.3V باید سطح منطقی خطوط SDA و SCL نیز در نظر گرفته شود.
در بردهایی که Pull-up خطوط I2C به VDD متصل است، تغذیه ماژول با ولتاژ سازگار با GPIO میکروکنترلر انتخاب مطمئن‌تری است. قبل از اتصال 5V به یک میکروکنترلر 3.3V، مدار واقعی ماژول بررسی شود.
مشخصات فنی ماژول OLED 0.96 اینچ آبی
| مشخصه | مقدار |
| نوع نمایشگر | OLED گرافیکی خودنورده |
| اندازه صفحه | 0.96 اینچ |
| رزولوشن | 128×64 پیکسل |
| رنگ نمایش | زرد و آبی |
| درایور | SSD1306 |
| رابط ارتباطی | I2C |
| ولتاژ کاری اعلامی | 2.5 تا 5V DC |
| جریان مصرفی اعلامی | حدود 20mA |
| توان مصرفی اعلامی | حدود 0.04W |
| زاویه دید اعلامی | بیش از 160 درجه |

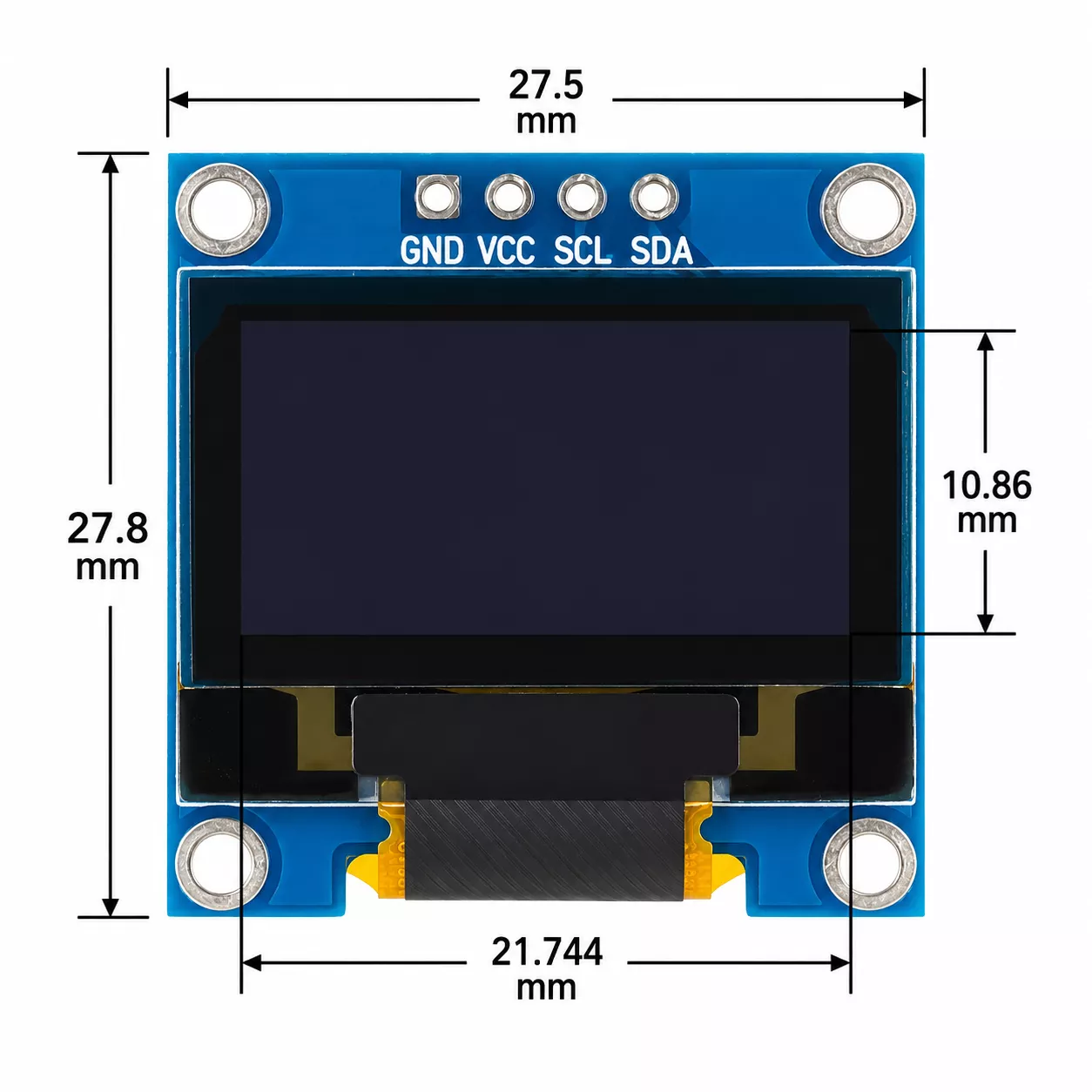

| ابعاد ماژول | 27 × 27 × 4.1mm |
| دمای کاری اعلامی | -30 تا +80°C |
| تعداد پین | 4 عدد |
کاربردهای ماژول OLED 0.96 اینچ I2C
- نمایش دما، رطوبت و اطلاعات انواع سنسورها
- ساخت منو و رابط کاربری ساده
- نمایش ولتاژ، جریان و وضعیت باتری
- پروژه‌های Arduino، ESP32 و STM32
- تجهیزات قابل حمل و باتری‌خور
- نمایش وضعیت اتصال Wi-Fi یا Bluetooth
- پروژه‌های IoT و خانه هوشمند
- پروژه‌های آموزشی و دانشگاهی
- نمایش آیکون، لوگو و نمودارهای ساده
سوالات متداول درباره ماژول OLED 0.96 اینچ آبی
آیا می‌توان رنگ هر پیکسل را بین زرد و آبی تغییر داد؟
خیر. این مدل OLED تمام‌رنگی نیست. نواحی زرد و آبی توسط خود ساختار پنل مشخص شده‌اند و نرم‌افزار روشن یا خاموش بودن پیکسل‌ها را کنترل می‌کند.
آیا می‌توان روی ماژول OLED 0.96 اینچ آبی آن عکس نمایش داد؟
بله، تصاویر تک‌رنگ سازگار با رزولوشن 128×64، لوگو و گرافیک‌های ساده را می‌توان پس از تبدیل به داده بیتی روی نمایشگر نشان داد.
آیا ماژول OLED 0.96 اینچ آبی برای Arduino کتابخانه آماده دارد؟
درایور SSD1306 بسیار رایج است و کتابخانه‌های متعددی برای Arduino و سایر پلتفرم‌ها وجود دارد که راه‌اندازی نمایشگر را ساده می‌کنند.
آیا برای ESP32 قابل استفاده است؟
بله، از رابط I2C می‌توان با ESP32 استفاده کرد. فقط سطح ولتاژ SDA و SCL و نحوه Pull-up شدن خطوط روی نسخه واقعی ماژول بررسی شود.
چرا نمایشگر روشن است ولی چیزی نشان نمی‌دهد؟
آدرس I2C، پایه‌های SDA و SCL، انتخاب درایور صحیح، رزولوشن 128×64 و تنظیمات کتابخانه بررسی شود. در صورت نامشخص بودن آدرس می‌توان از برنامه I2C Scanner استفاده کرد.
آیا ماژول OLED 0.96 اینچ آبی بک‌لایت دارد؟
خیر. OLED خودنورده است و هر پیکسل خودش نور تولید می‌کند؛ به همین دلیل نیازی به بک‌لایت جداگانه ندارد.
آیا ماژول OLED 0.96 اینچ آبی برای نمایش دائم یک تصویر ثابت مناسب است؟
OLED برای نمایش اطلاعات بسیار مناسب است، اما نمایش طولانی‌مدت یک تصویر کاملاً ثابت می‌تواند در طول زمان باعث ماندگاری تصویر شود. در پروژه‌های دائمی بهتر است اطلاعات متحرک یا تغییرات دوره‌ای در رابط کاربری در نظر گرفته شود.
خرید ماژول OLED 0.96 اینچ آبی
اگر برای پروژه خود به یک نمایشگر کوچک، واضح و کم‌مصرف برای نمایش متن، اعداد و اطلاعات سنسورها نیاز دارید، ماژول OLED 0.96 اینچ آبی I2C با رزولوشن 128×64 و درایور SSD1306 گزینه‌ای کاربردی برای پروژه‌های الکترونیکی است.
رابط I2C چهار سیمه، ابعاد کوچک، زاویه دید گسترده و عدم نیاز به بک‌لایت باعث شده این مدل برای Arduino، ESP32، STM32، تجهیزات قابل حمل و انواع پروژه‌های آموزشی و IoT انتخاب مناسبی باشد.
