سون سگمنت ۴ رقمی آند مشترک قرمز

سون سگمنت ۴ رقمی آند مشترک با رنگ قرمز، یکی از پرکاربردترین نمایشگرهای عددی در پروژه‌های الکترونیکی و دیجیتال است. این نمایشگر برای نمایش اعداد، تایمرها، شمارنده‌ها و ساعت‌های دیجیتال استفاده می‌شود. اندازه‌ی آن ۱۹×۵۱ میلی‌متر بوده و به‌دلیل زمینه‌ی مشکی و نور قرمز شفاف، خوانایی بسیار بالایی دارد.

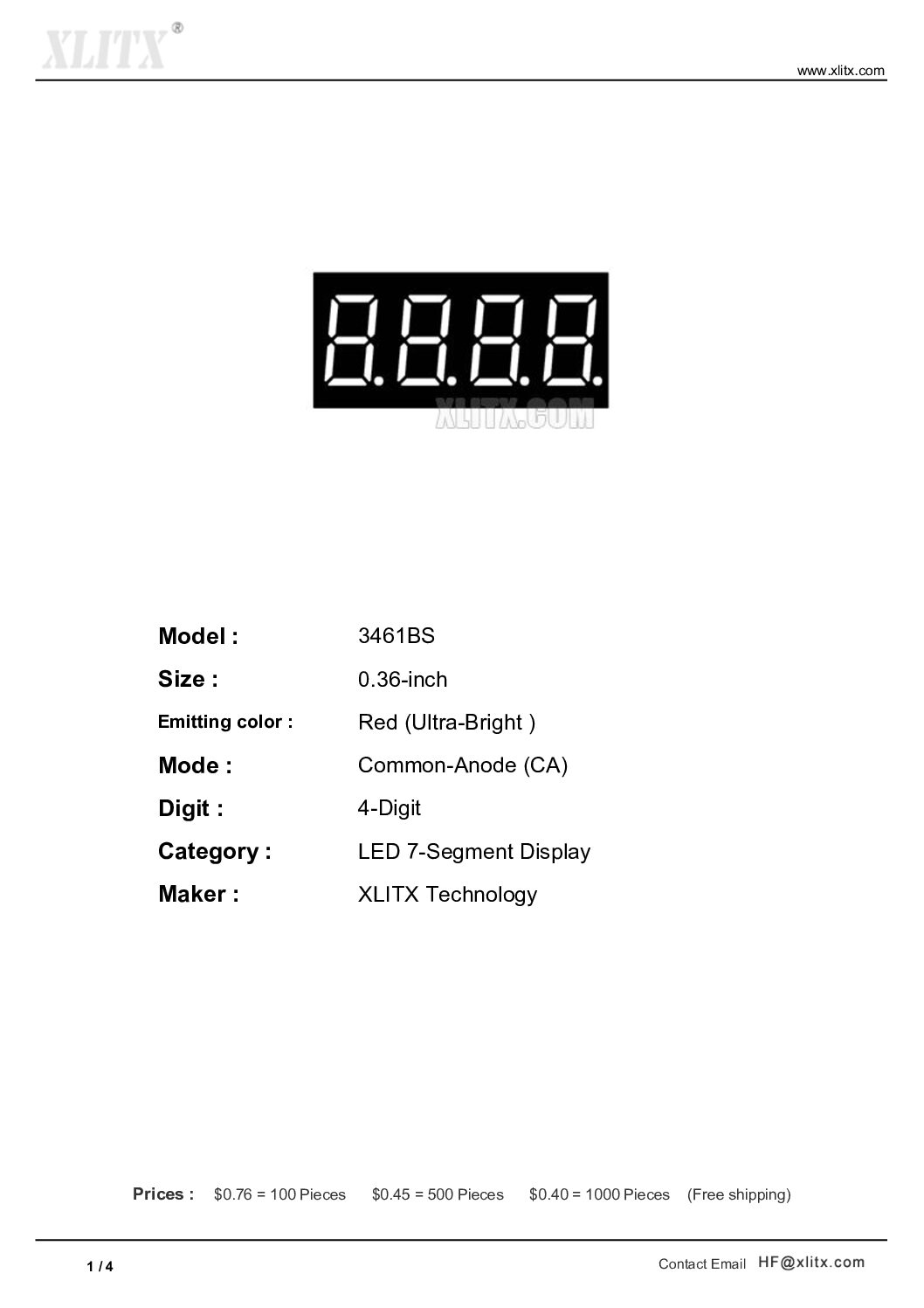

مدل 3461BS1-7.3 دارای چهار رقم و یک نقطه‌ی اعشاری (dot) است که برای نمایش زمان، ولتاژ، دما و سایر مقادیر عددی در مدارهای دیجیتال کاربرد دارد. ساختار آند مشترک آن باعث می‌شود هر رقم دارای پایه مشترک مثبت باشد و کنترل آن توسط میکروکنترلرها و درایورهایی مانند TM1637، MAX7219 یا CD4511 به‌راحتی انجام گیرد.

ویژگی‌های کلیدی:

• نوع: آند مشترک (Common Anode)
• تعداد رقم: ۴ عدد (Four Digit)
• رنگ نور: قرمز (Red)
• اندازه نمایشگر: 19 × 51 میلی‌متر
• زمینه: مشکی با کنتراست بالا
• ابعاد پکیج: حدود 30.0 × 14.0 × 7.2 میلی‌متر
• دارای نقطه اعشاری برای نمایش اعداد اعشاری

کاربردها:

• ساعت دیجیتال و تایمر
• شمارنده‌ها و اندازه‌گیرها
• نمایش دما، ولتاژ یا سرعت در پروژه‌های الکترونیکی
• سیستم‌های اندازه‌گیری و ابزار دقیق
• پروژه‌های آموزشی و دانشجویی

نکات مهم:

• در نوع آند مشترک، پایه مشترک باید به ولتاژ مثبت (Vcc) متصل شود.
• برای درایو هر رقم، می‌توان از ترانزیستور یا آی‌سی درایور مخصوص استفاده کرد.
• در هنگام استفاده با میکروکنترلر، مقاومت محدودکننده جریان LED فراموش نشود.
• در پروژه‌های ساعت دیجیتال، از ماژول درایور TM1637 یا MAX7219 برای ساده‌سازی اتصالات بهره ببرید.

سون سگمنت ۴ رقمی قرمز آند مشترک، با نور یکنواخت، اندازه‌ی مناسب و قیمت اقتصادی، گزینه‌ای عالی برای طراحان الکترونیک در ساخت انواع نمایشگرهای عددی است.
