ماژول درایور LCD کاراکتری 16×2 با ارتباط I2C – کنترل آسان و سریع

ماژول درایور LCD کاراکتری 1602 دارای ارتباط I2C مبتنی بر تراشه PCF8574، امکان کنترل ساده نمایشگرهای LCD 16×2 و 20×4 را تنها با 2 پین میکروکنترلر فراهم می‌کند. این ماژول با پشتیبانی از آدرس‌پذیری I2C، امکان اتصال چندین ماژول به صورت زنجیره‌ای را می‌دهد و برای پروژه‌های آردوینو، ESP و سایر میکروکنترلرها ایده‌آل است.

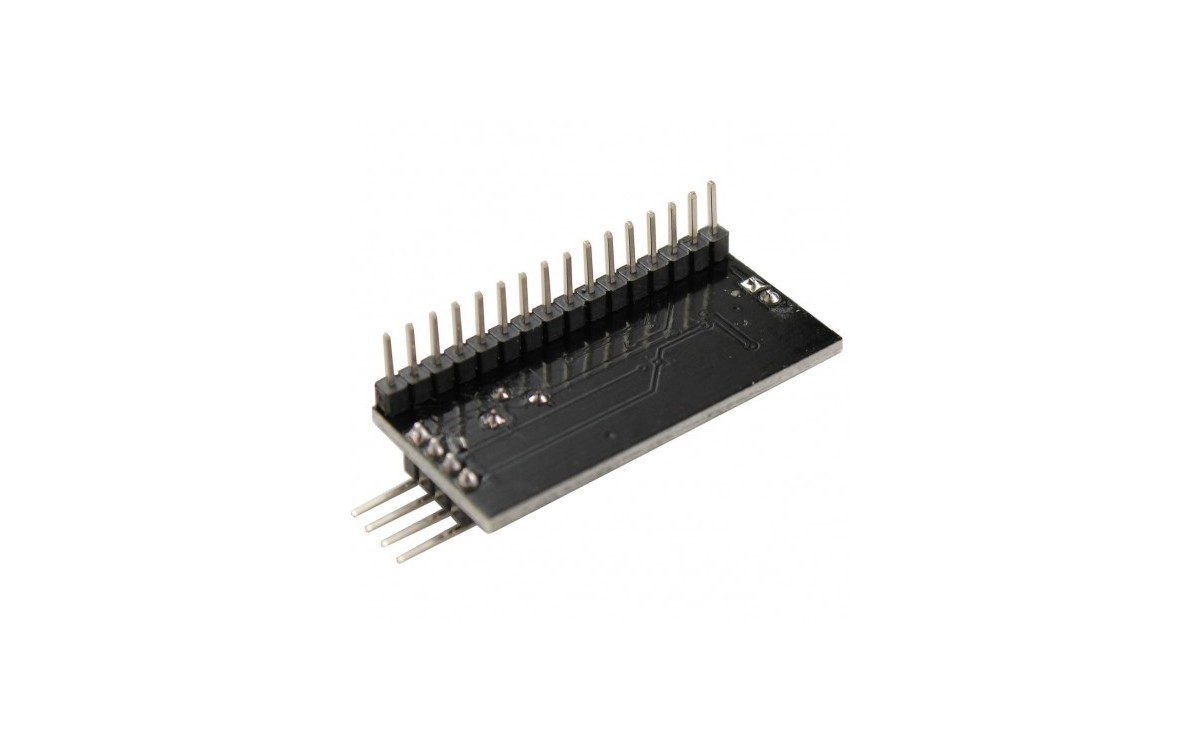

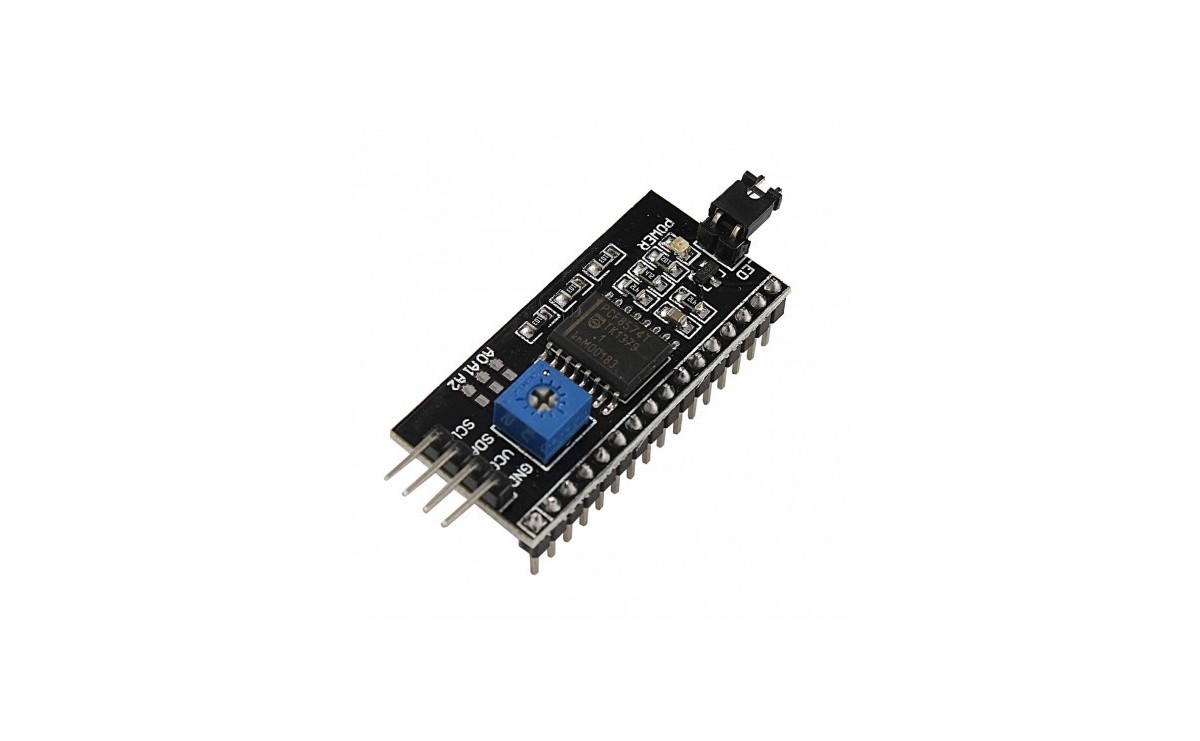

ماژول درایور LCD کاراکتری 1602 دارای ارتباط I2C

ویژگی‌های کلیدی:

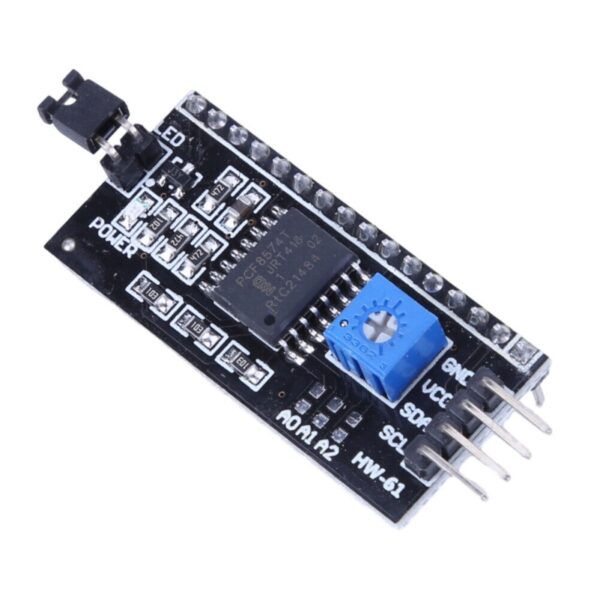

• IC توسعه‌دهنده I/O: PCF8574T
• ارتباط سریالی با پروتکل I2C و کاهش تعداد پین‌های مورد نیاز
• سازگار با میکروکنترلرهای 3.3V و 5V
• ابعاد کوچک و وزن سبک: 41x19x15 میلی‌متر و 5 گرم

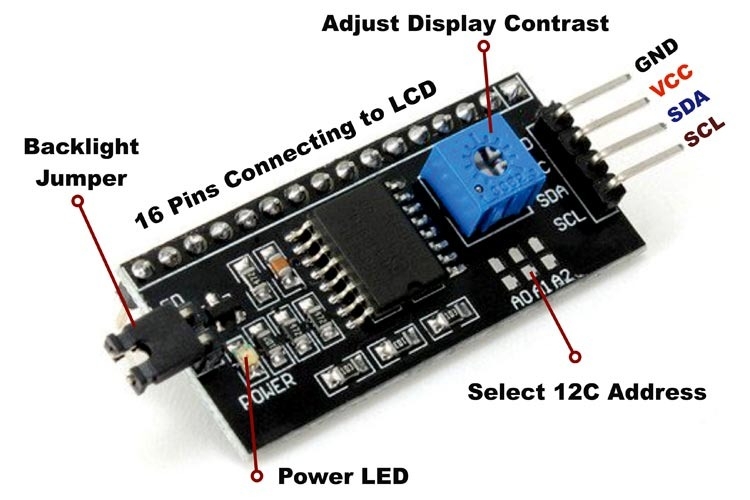

• پتانسیومتر برای تنظیم کنتراست و روشنایی آسان
• امکان اتصال زنجیره‌ای تا 8 ماژول با آدرس‌های متفاوت
• ولتاژ تأمین: 2.5 تا 6 ولت

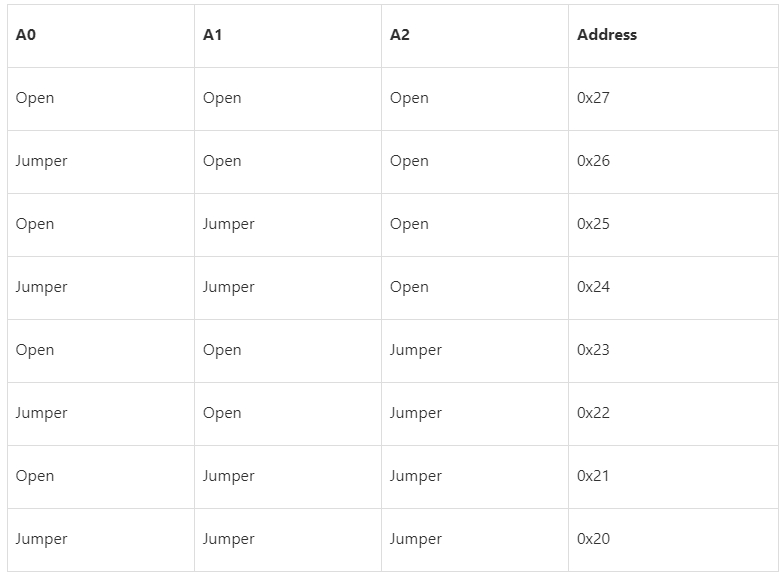

• آدرس I2C پیش‌فرض: 0x20 (قابل تغییر با جامپرهای A0، A1 و A2)
• سازگار با نمایشگرهای 16×2 و 20×4 برای انواع پروژه‌ها

مزایا:

• کنترل کامل LCD با کمترین تعداد پین
• قابلیت تنظیم روشنایی و کنتراست به دلخواه
• نصب و راه‌اندازی آسان برای پروژه‌های صنعتی و DIY
• قابلیت اتصال چند ماژول به صورت زنجیره‌ای
• صرفه‌جویی در سیم‌بندی و کاهش پیچیدگی مدار

مشخصات فنی:

• IC: PCF8574T
• رابط: I2C
• سطح ولتاژ: 3.3V / 5V
• ابعاد: 41x19x15 میلی‌متر
• وزن: 5 گرم
• ولتاژ کاری: 2.5 تا 6 ولت
• آدرس I2C پیش‌فرض: 0x20
• پتانسیومتر برای تنظیم کنتراست و روشنایی

نکات استفاده:

• کتابخانه مناسب را در محیط برنامه‌نویسی خود نصب کنید.
• با چرخاندن پتانسیومتر، کنتراست را به دلخواه تنظیم کنید.
• سطح ولتاژ I2C ماژول را با میکروکنترلر خود مطابقت دهید.
• ماژول را با دقت به LCD متصل کنید تا از آسیب دیدن قطعات جلوگیری شود.

با این ماژول درایور LCD کاراکتری 1602 با I2C، کنترل نمایشگر LCD ساده، سریع و دقیق است. پروژه‌های خود را با کمترین سیم و بیشترین کارایی اجرا کنید و از اتصال زنجیره‌ای چند ماژول بهره‌مند شوید.
