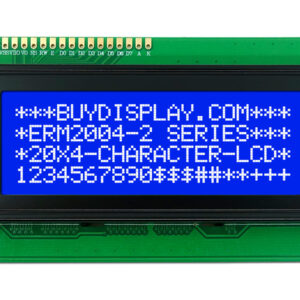

نمایشگر LCD کاراکتری 4×20 با بک لایت آبی | EastRising

نمایشگر LCD کاراکتری

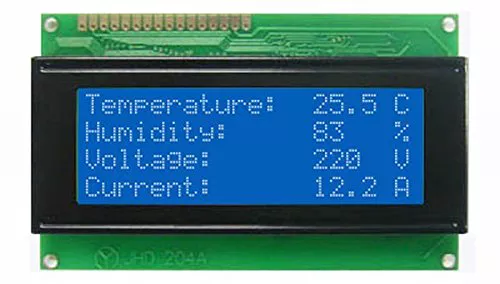

نمایشگر LCD کاراکتری 4×20 با بک‌لایت آبی یکی از پرکاربردترین ماژول‌های نمایشی در دنیای الکترونیک، اتوماسیون و پروژه‌های مبتنی بر میکروکنترلر است. این نمایشگر قادر است در هر زمان ۸۰ کاراکتر متنی را در قالب چهار سطر ۲۰ کاراکتری نمایش دهد که این موضوع آن را به گزینه‌ای بسیار مناسب برای پروژه‌هایی تبدیل می‌کند که نیاز به نمایش اطلاعات زیاد، پیام‌های چندخطی، منوهای متنی، وضعیت سیستم و داده‌های سنسورها دارند.

برخلاف نمایشگرهای کوچکتر مانند LCDهای 16×2، مدل 20×4 فضای نمایشی بیشتری در اختیار طراح قرار می‌دهد و امکان طراحی رابط کاربری متنی حرفه‌ای‌تری را فراهم می‌سازد. وجود نور پس‌زمینه آبی با کنتراست مناسب باعث می‌شود متن سفید یا تیره روی زمینه آبی به‌راحتی حتی در محیط‌های کم‌نور یا صنعتی قابل مشاهده باشد.

ساختار و عملکرد

نمایشگر LCD کاراکتری 4×20 مبتنی بر کنترلرهای استاندارد سازگار با HD44780 طراحی شده است؛ به همین دلیل با اکثر کتابخانه‌های نرم‌افزاری موجود در پلتفرم‌هایی مانند Arduino، AVR، PIC و ARM کاملاً سازگار است. ارتباط با نمایشگر از طریق رابط موازی انجام می‌شود و کاربر می‌تواند بسته به نیاز پروژه از مد 8 بیتی یا مد 4 بیتی استفاده کند. مد 4 بیتی تعداد پین‌های مصرفی را کاهش داده و برای پروژه‌هایی با محدودیت پایه بسیار مناسب است.

هر کاراکتر در این نمایشگر LCD کاراکتری 4×20 از یک ماتریس نقطه‌ای (معمولاً 5×8) تشکیل شده که امکان نمایش حروف، اعداد و برخی نمادهای گرافیکی ساده را فراهم می‌کند. همچنین قابلیت تعریف کاراکتر سفارشی (Custom Character) وجود دارد که در بسیاری از پروژه‌های حرفه‌ای بسیار کاربردی است.

ویژگی‌های کلیدی

• نمایش همزمان ۸۰ کاراکتر متنی در چهار سطر
• نور پس‌زمینه آبی با مصرف انرژی بهینه
• قابلیت تنظیم کنتراست با پین VO
• عملکرد پایدار در بازه دمایی گسترده
• سازگاری کامل با کتابخانه LiquidCrystal و نمونه‌های مشابه
• طول عمر بالا و مناسب استفاده مداوم

مشخصات فنی

• نوع نمایشگر: نمایشگر LCD کاراکتری 4×20
• تعداد سطر: 4
• تعداد کاراکتر در هر سطر: 20
• پارت نامبر: LCD Module 420A
• ولتاژ کاری: 3.3V تا 5V DC
• رابط ارتباطی: موازی (4bit / 8bit)
• رنگ بک‌لایت: آبی
• ابعاد کلی: 160 × 43 × 13 میلی‌متر
• ابعاد ناحیه نمایش: 130 × 16 میلی‌متر
• دمای کاری: -20 تا +70 درجه سانتی‌گراد

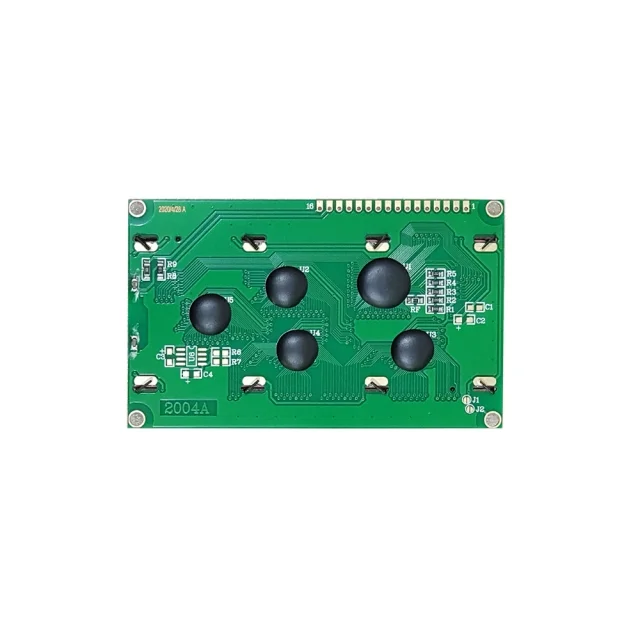

پایه‌ها و اتصالات

نمایشگر LCD کاراکتری 4×20 دارای پین‌های استانداردی است که اتصال آن به انواع بردهای توسعه را ساده می‌کند:

• VSS: اتصال به زمین (GND)
• VCC: تغذیه مثبت
• VO: تنظیم کنتراست تصویر
• RS: انتخاب نوع داده (دستور یا دیتا)
• RW: تعیین حالت خواندن یا نوشتن
• E: فعال‌سازی انتقال داده
• D0 تا D7: خطوط دیتا
• A و K: پایه‌های بک‌لایت

کاربردها

نمایشگر LCD کاراکتری 4×20 در طیف وسیعی از پروژه‌ها استفاده می‌شود:

• پروژه‌های آموزشی و آزمایشگاهی
• سیستم‌های مانیتورینگ صنعتی
• دستگاه‌های اندازه‌گیری دیجیتال
• نمایش وضعیت تجهیزات و ماشین‌آلات
• پروژه‌های IoT و خانه هوشمند
• پنل‌های کنترلی و منوهای متنی

نکات مهم در استفاده

برای افزایش طول عمر بک‌لایت LED توصیه می‌شود از مقاومت محدودکننده جریان مناسب استفاده شود. همچنین در پروژه‌هایی که تعداد پایه‌های میکروکنترلر محدود است، استفاده از ماژول مبدل I2C انتخابی هوشمندانه خواهد بود که امکان کنترل نمایشگر تنها با دو سیم را فراهم می‌کند.

تنظیم صحیح کنتراست از طریق پتانسیومتر متصل به پین VO تأثیر مستقیمی بر کیفیت نمایش کاراکترها دارد. استفاده از کتابخانه‌های معتبر و تست‌شده نیز باعث راه‌اندازی سریع‌تر و کاهش خطاهای نرم‌افزاری می‌شود.

جمع‌بندی نهایی

اگر به دنبال یک نمایشگر متنی قدرتمند، پایدار و انعطاف‌پذیر برای پروژه‌های حرفه‌ای یا آموزشی هستید، نمایشگر LCD کاراکتری 4×20 با بک‌لایت آبی یکی از بهترین انتخاب‌هاست. فضای نمایشی گسترده، سازگاری بالا با انواع میکروکنترلرها، مصرف انرژی مناسب و خوانایی عالی از مهم‌ترین دلایلی هستند که این محصول را به گزینه‌ای محبوب در میان مهندسان و علاقه‌مندان الکترونیک تبدیل کرده‌اند.
