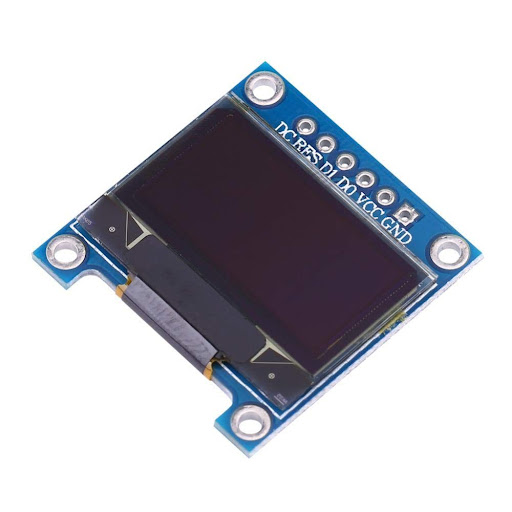

نمایشگر OLED SPI شش لاین 0.96 اینچ

نمایشگر OLED SPI

نمایشگر OLED SPI شش‌لاین 0.96 اینچ یکی از محبوب‌ترین و پرکاربردترین نمایشگرهای گرافیکی در دنیای الکترونیک و سیستم‌های امبدد به شمار می‌آید. این ماژول با بهره‌گیری از فناوری OLED (Organic Light Emitting Diode) قادر است هر پیکسل را به‌صورت مستقل روشن کند، بدون آنکه نیازی به نور پس‌زمینه یا بک‌لایت داشته باشد. همین ویژگی باعث ایجاد کنتراست بسیار بالا، رنگ مشکی عمیق، وضوح تصویر عالی و مصرف انرژی به‌مراتب کمتر نسبت به نمایشگرهای LCD سنتی می‌شود.

ابعاد کوچک 0.96 اینچی این نمایشگر در کنار رزولوشن 128×64 پیکسل، آن را به گزینه‌ای ایده‌آل برای پروژه‌هایی تبدیل کرده است که فضای فیزیکی محدودی دارند اما همچنان به نمایش اطلاعات متنی، آیکن‌ها، نمودارها یا گرافیک ساده نیازمندند. این نمایشگر به‌طور گسترده در پروژه‌های DIY، بردهای توسعه، سیستم‌های قابل‌حمل، گجت‌های هوشمند و محصولات آموزشی و صنعتی استفاده می‌شود.

فناوری OLED و مزایای آن

برخلاف LCDها که برای نمایش تصویر به یک منبع نور پس‌زمینه نیاز دارند، در فناوری OLED هر پیکسل خود به‌عنوان منبع نور عمل می‌کند. این موضوع چند مزیت بسیار مهم به همراه دارد:

• کنتراست بسیار بالا به دلیل خاموش بودن کامل پیکسل‌های مشکی
• مصرف انرژی کمتر، به‌ویژه هنگام نمایش محتوای تیره
• ضخامت کمتر ماژول و طراحی ظریف‌تر
• زاویه دید گسترده و خوانایی عالی از زوایای مختلف
• سرعت پاسخ‌دهی بالا و نمایش روان اطلاعات

به همین دلایل، نمایشگرهای OLED انتخاب اول بسیاری از طراحان سیستم‌های مدرن و کم‌مصرف هستند.

ساختار و رابط ارتباطی

نمایشگر OLED SPI از پروتکل SPI با شش پایه اصلی برای ارتباط با میکروکنترلر استفاده می‌کند. ارتباط SPI نسبت به I2C سرعت بالاتری دارد و برای نمایش گرافیک و به‌روزرسانی سریع صفحه بسیار مناسب است. در عین حال، این نمایشگر با تنظیمات نرم‌افزاری می‌تواند با برخی پیاده‌سازی‌های IIC نیز سازگار باشد که انعطاف‌پذیری بالایی به طراح می‌دهد.

ترتیب پایه‌ها به‌صورت استاندارد طراحی شده و شامل GND، VCC، D0، D1، RES و DC است. این چینش باعث می‌شود اتصال ماژول به بردهایی مانند Arduino Uno، Arduino Nano، ESP8266، ESP32 و STM32 به‌سادگی انجام شود.

ویژگی‌های کلیدی

• نمایشگر OLED SPI گرافیکی با سایز 0.96 اینچ
• رزولوشن 128×64 پیکسل مناسب متن و گرافیک
• نوردهی مستقل هر پیکسل بدون بک‌لایت
• ارتباط SPI شش‌لاین پایدار و سریع
• پشتیبانی از ولتاژ 3.3 تا 5 ولت بدون نیاز به مبدل
• ابعاد کوچک و طراحی کامپکت 28×28 میلی‌متر
• مصرف انرژی پایین و مناسب پروژه‌های قابل‌حمل

مشخصات فنی

• نوع نمایشگر: نمایشگر OLED SPI
• سایز صفحه: 0.96 اینچ
• رزولوشن: 128×64 پیکسل
• پروتکل ارتباطی: SPI شش‌لاین (سازگار با IIC)
• ولتاژ تغذیه: 3.3 تا 5 ولت DC
• ابعاد ماژول: 28 × 28 میلی‌متر
• مصرف انرژی: بسیار پایین
• زاویه دید: گسترده

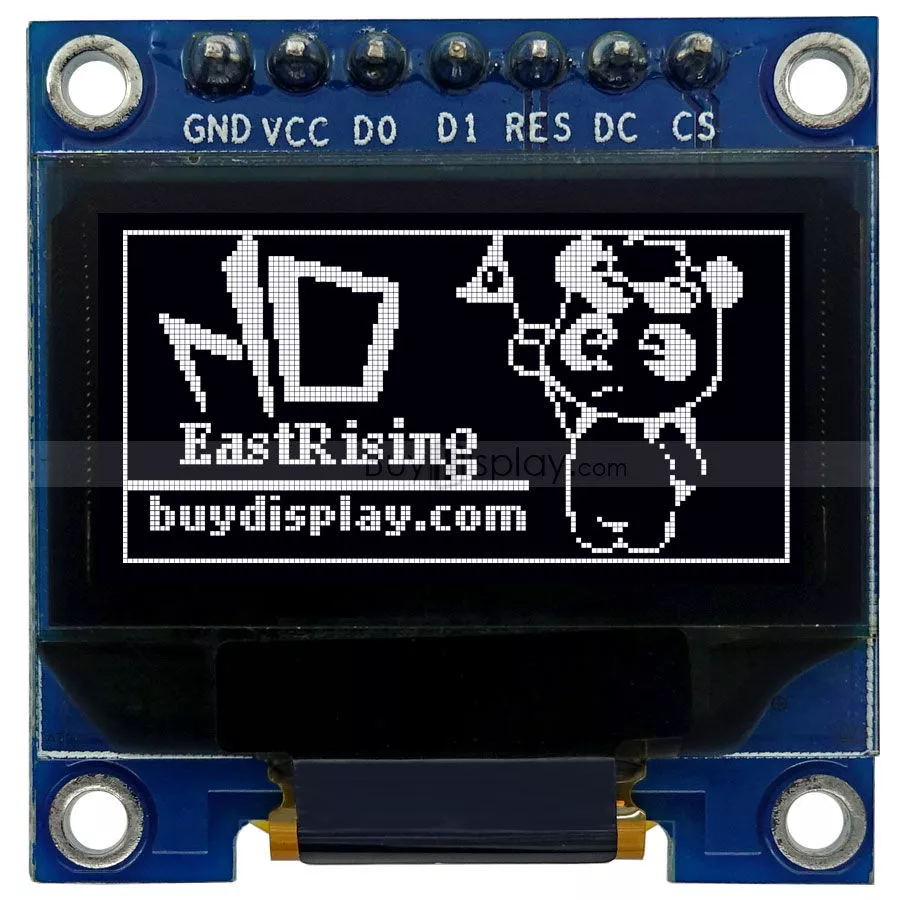

پایه‌ها و عملکرد آن‌ها

• GND: اتصال زمین
• VCC: تغذیه 3.3 تا 5 ولت
• D0 (DO): خط کلاک SPI یا کلاک IIC
• D1: خط داده SPI یا داده IIC
• RES: ریست سخت‌افزاری نمایشگر
• DC: انتخاب بین داده و فرمان در SPI / تنظیم آدرس در IIC

کاربردها

نمایشگر OLED SPI شش‌لاین 0.96 اینچ در پروژه‌های متنوعی مورد استفاده قرار می‌گیرد:

• پروژه‌های میکروکنترلری و آموزشی
• نمایش وضعیت سیستم‌ها و پارامترها
• گجت‌های پوشیدنی و قابل‌حمل
• پروژه‌های IoT و خانه هوشمند
• نمایش منو، آیکن و نمودارهای ساده
• سیستم‌های باتری‌محور با مصرف انرژی محدود

نکات مهم در استفاده

برای عملکرد بهینه نمایشگر نمایشگر OLED SPI توصیه می‌شود پس از روشن شدن سیستم، یک پالس ریست به پایه RES ارسال شود تا ماژول در حالت پایدار شروع به کار کند. همچنین دقت در اتصال صحیح پایه‌ها و استفاده از کتابخانه‌های معتبر مانند Adafruit SSD1306 یا U8g2 باعث افزایش پایداری و کیفیت نمایش خواهد شد.

به دلیل مصرف انرژی پایین و روشنایی بالای پیکسل‌ها، این OLED گزینه‌ای بسیار مناسب برای پروژه‌هایی است که با باتری کار می‌کنند یا نیاز به خوانایی بالا در شرایط نوری مختلف دارند.

جمع‌بندی نهایی

نمایشگر OLED SPI شش‌لاین 0.96 اینچ 128×64 ترکیبی ایده‌آل از کیفیت تصویر، مصرف انرژی کم، ابعاد کوچک و سازگاری گسترده با میکروکنترلرهای مختلف است. این ماژول انتخابی حرفه‌ای برای مهندسان، دانشجویان و سازندگان پروژه‌های DIY محسوب می‌شود و می‌تواند تجربه کاربری پروژه‌های الکترونیکی را به شکل چشمگیری ارتقا دهد. اگر به‌دنبال یک نمایشگر گرافیکی قابل‌اعتماد و مدرن هستید، این OLED یکی از بهترین گزینه‌های موجود است.
