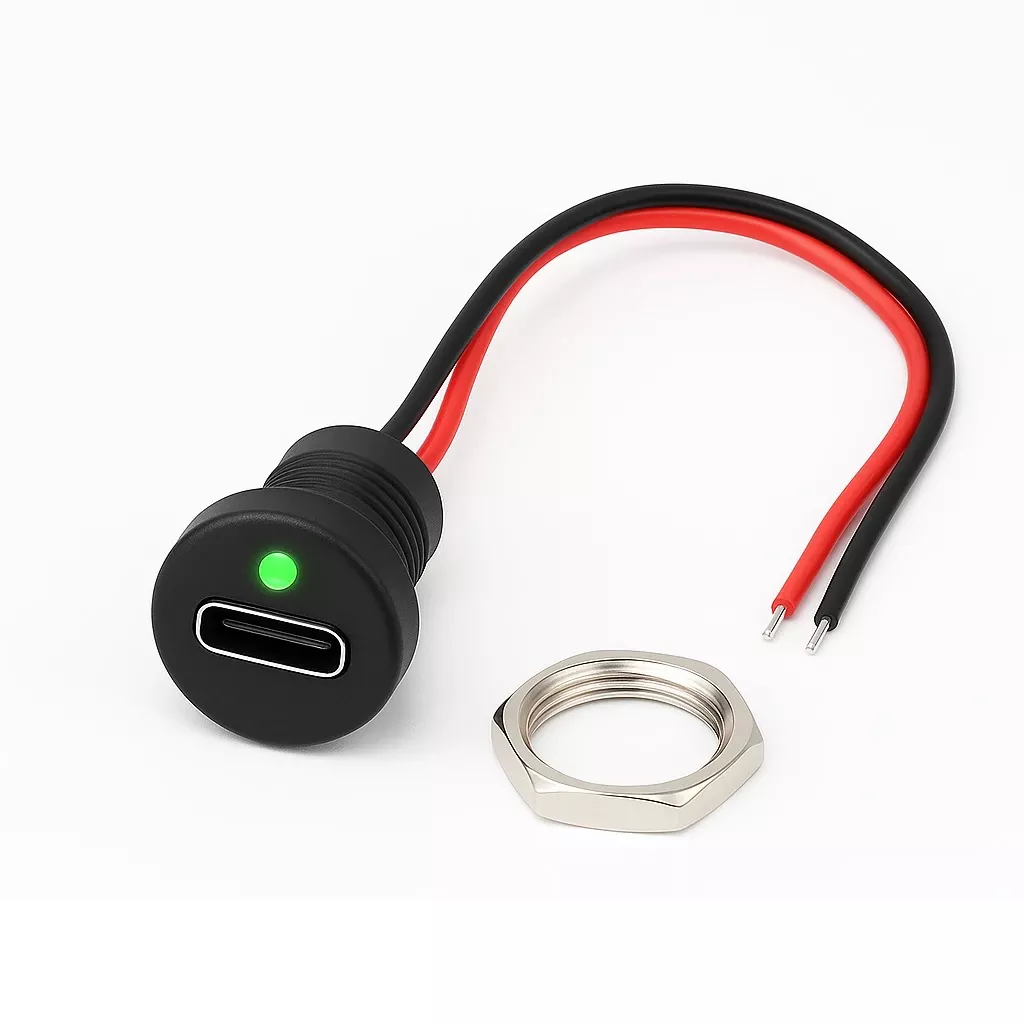

ماژول شارژ تایپ C مهره خور رو پنلی چراغ دار
ویژگی های محصول
- مجهز به کانکتور USB Type-C پنلی مهره‌خور مناسب نصب روی جعبه
- دارای دو سیم مجزا برای اتصال مستقیم مثبت و منفی باتری
- تحمل جریان تا 3 آمپر با سیم استاندارد AWG24
- مناسب پروژه‌های شارژ باتری لیتیومی تک سل (1S)

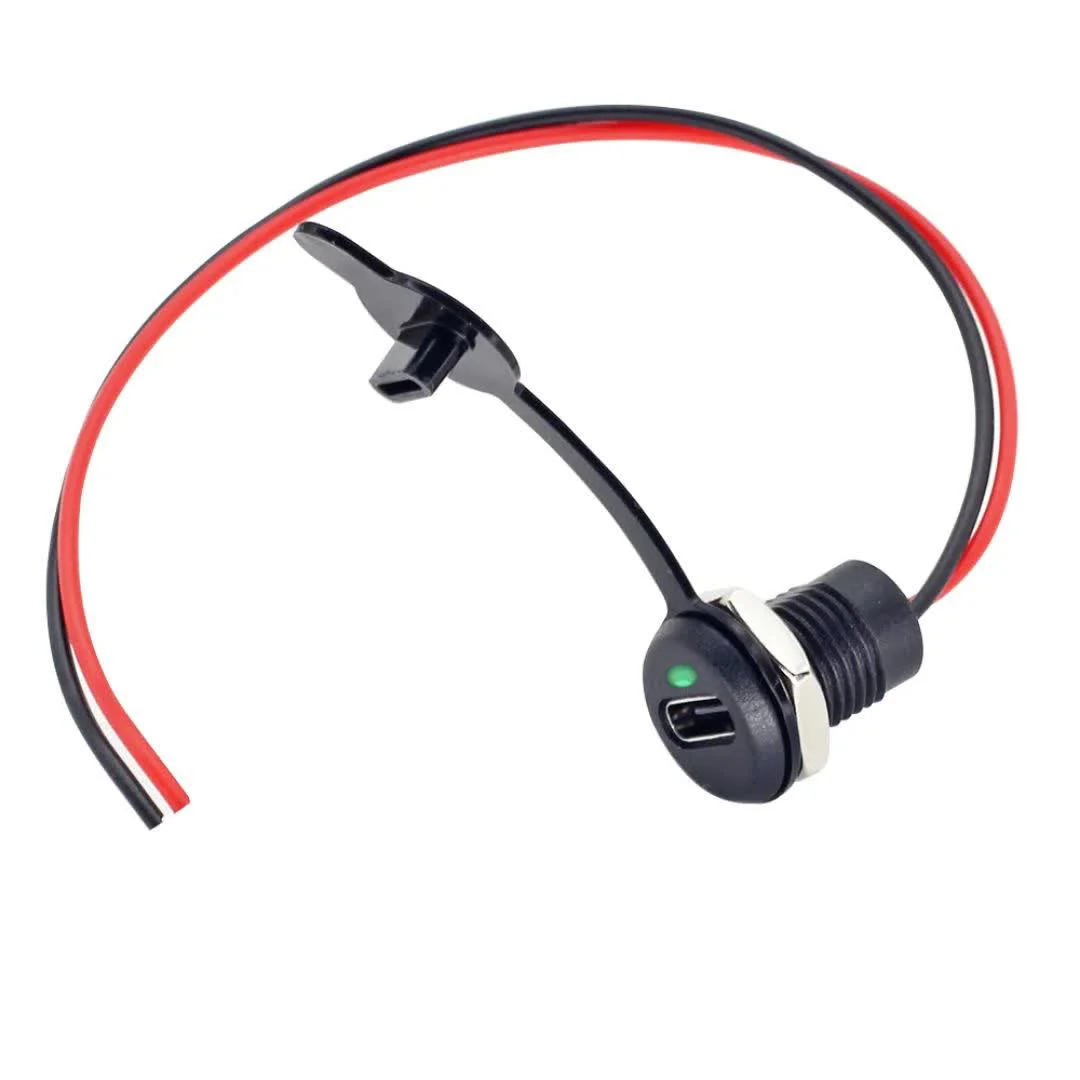

- همراه با کاور و گیره نگهدارنده برای نصب ایمن
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
محدوده قیمت: 194,300 تومان تا 207,600 تومان
کاربران این محصولات را هم دیده‌اند
ماژول شارژ تایپ C مهره خور رو پنلی | LED وضعیت شارژ
ماژول شارژ تایپ C سیم‌دار تک سل روپنلی مهره‌خور یک راه‌حل جمع‌وجور و آماده برای اضافه کردن قابلیت شارژ باتری لیتیومی تک‌سل به انواع دستگاه‌ها و پروژه‌های الکترونیکی است. این ماژول علاوه بر ورودی USB Type-C، دارای سیم‌های آماده برای اتصال به مدار و باتری بوده و به دلیل طراحی روپنلی می‌توان آن را به‌صورت مرتب روی بدنه دستگاه نصب کرد.
وجود LED نمایش وضعیت شارژ نیز باعث می‌شود بدون باز کردن دستگاه بتوان وضعیت عملکرد شارژر را مشاهده کرد. این ویژگی در محصولاتی مانند اسپیکرهای قابل حمل، پاوربانک‌های DIY، گجت‌های باتری‌خور و جعبه‌های پروژه بسیار کاربردی است.
USB Type-C
تک‌سل
LED
روپنلی مهره‌ای
ماژول شارژ تایپ C سیم‌دار تک سل روپنلی مهره‌خور چه کاربردی دارد؟
این ماژول برای شارژ باتری‌های لیتیومی تک‌سل در دستگاه‌هایی طراحی شده که نیاز به یک ورودی شارژ Type-C مرتب و قابل نصب روی بدنه دارند.
به‌جای اینکه سوکت Type-C مستقیماً روی برد اصلی دستگاه قرار بگیرد، می‌توانید این ماژول را روی پنل نصب کرده و از طریق سیم‌های آماده آن را به بخش داخلی دستگاه متصل کنید. نتیجه کار ظاهری مرتب‌تر و نصب ساده‌تر خواهد بود.
LED وضعیت شارژ چه فایده‌ای دارد؟
یکی از ویژگی‌های کاربردی این مدل، وجود چراغ LED نمایش وضعیت شارژ است. به کمک این نشانگر می‌توان وضعیت عملکرد ماژول هنگام اتصال کابل و فرآیند شارژ را مشاهده کرد.
این ویژگی مخصوصاً زمانی مفید است که ماژول داخل یک باکس یا دستگاه نصب شده باشد و کاربر بخواهد بدون باز کردن قاب از وضعیت شارژ مطلع شود.
چرا طراحی روپنلی مهره‌خور مهم است؟
سوکت شارژ در دستگاه‌های قابل حمل معمولاً بارها کابل را دریافت و آزاد می‌کند. اگر سوکت به‌خوبی روی بدنه ثابت نشده باشد، در استفاده مداوم ممکن است دچار لقی یا فشار مکانیکی شود.
در این مدل، بدنه از سوراخ پنل عبور کرده و با مهره محکم می‌شود. در نتیجه سوکت شارژ روی بدنه ثابت باقی می‌ماند و ظاهر نهایی دستگاه نیز تمیزتر و حرفه‌ای‌تر خواهد بود.
برای چه پروژه‌هایی مناسب است؟
🔋 باتری لیتیومی تک‌سل
برای دستگاه‌هایی که با یک سلول لیتیومی کار می‌کنند.
🔊 اسپیکر بلوتوثی
برای ایجاد ورودی شارژ Type-C روی بدنه اسپیکر.
🧰 جعبه پروژه
مناسب باکس‌های الکترونیکی و دستگاه‌های دست‌ساز.
🔌 پاوربانک DIY
برای ساخت تجهیزات و پاوربانک‌های سفارشی تک‌سل.
📱 گجت قابل حمل
برای تجهیز پروژه به ورودی شارژ جدید Type-C.
🛠 تعمیرات
برای جایگزینی یا اضافه کردن ورودی شارژ در تجهیزات سازگار.
مزیت Type-C در این ماژول چیست؟
USB Type-C امروزه به یکی از رایج‌ترین کانکتورهای شارژ تبدیل شده و مهم‌ترین مزیت آن امکان اتصال کابل از هر دو جهت است.
استفاده از Type-C در یک پروژه باعث می‌شود کاربر بتواند از کابل‌های رایج امروزی استفاده کند و دیگر نیازی به کانکتورهای قدیمی‌تر مانند Micro USB نداشته باشد.
سیم‌های آماده؛ نصب ساده‌تر در پروژه
این ماژول دارای دو سیم خروجی مثبت و منفی است و نیازی نیست کاربر مستقیماً روی پایه‌های کوچک سوکت Type-C لحیم‌کاری انجام دهد.
طول سیم حدود 10 سانتی‌متر و نوع سیم AWG24 اعلام شده است. این طول برای نصب در بسیاری از باکس‌ها و دستگاه‌های کوچک مناسب بوده و در صورت نیاز می‌توان سیم را به مدار اصلی یا نقاط موردنظر لحیم کرد.

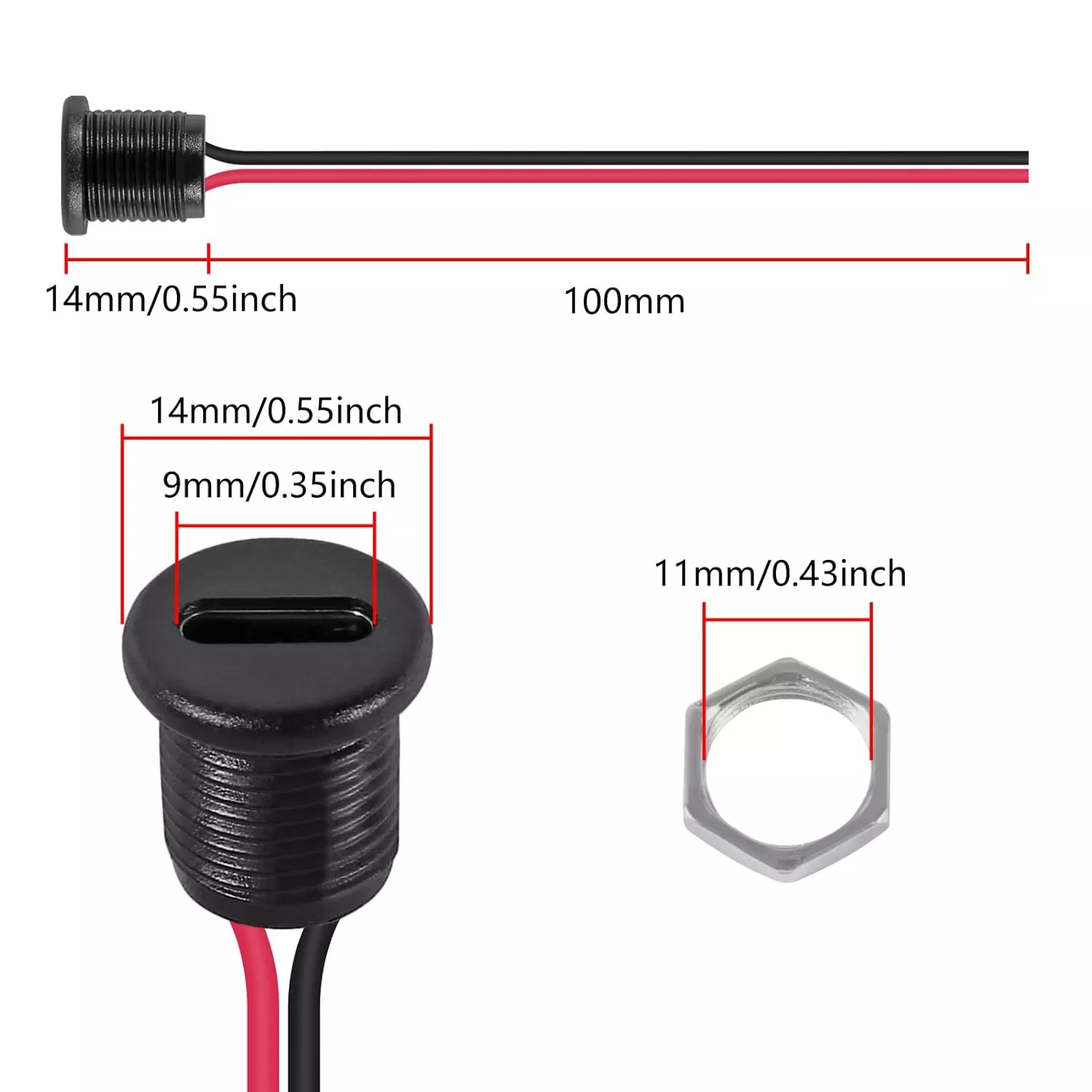

مشخصات ماژول شارژ تایپ C سیم‌دار تک سل روپنلی مهره‌خور
| مشخصه | مقدار |
| نوع محصول | ماژول شارژ باتری تک‌سل |
| نوع ورودی | USB Type-C مادگی |
| نوع نصب | روپنلی مهره‌خور |
| تعداد سیم خروجی | 2 عدد، مثبت و منفی |
| طول سیم اعلامی | حدود 10cm |
| نوع سیم اعلامی | AWG24 |
| حداکثر جریان اعلامی | تا 3A |
| ولتاژ قابل تحمل اعلامی | تا 30V DC |
| LED وضعیت شارژ | دارد |
| رنگ بدنه | مشکی |
| دمای کاری اعلامی | -25 تا +85°C |
| اقلام همراه | کاور محافظ و متعلقات نصب |
نحوه نصب روی باکس یا پنل
- محل قرارگیری سوکت Type-C را روی پنل مشخص کنید.
- سوراخ متناسب با بخش رزوه‌دار محصول ایجاد کنید.
- ماژول را از محل سوراخ عبور دهید.
- با استفاده از مهره، سوکت را روی پنل محکم کنید.
- سیم‌های مثبت و منفی را به نقاط موردنظر در مدار یا باتری تک‌سل متصل کنید.
- پس از اتصال کابل Type-C، وضعیت شارژ را از طریق LED بررسی کنید.
چرا این مدل برای دستگاه‌های قابل حمل کاربردی است؟
در دستگاه قابل حمل، هم عملکرد شارژ مهم است و هم نحوه نصب سوکت. این ماژول هر دو بخش را در یک مجموعه جمع کرده است: ورودی Type-C برای شارژ، LED برای مشاهده وضعیت و طراحی مهره‌خور برای نصب روی بدنه.
در نتیجه برای پروژه‌ای مثل اسپیکر باتری‌خور یا یک گجت دست‌ساز لازم نیست برد شارژ را در جایی قرار دهید که سوکت آن دقیقاً با بدنه هم‌سطح شود؛ سیم‌های آماده آزادی بیشتری برای نصب به شما می‌دهند.
نکات مهم هنگام استفاده
- قبل از اتصال باتری، مثبت و منفی سیم‌ها را بررسی کنید.
- باتری مورد استفاده باید از نوع تک‌سل سازگار با این ماژول باشد.
- از اعمال ولتاژ یا جریان خارج از مشخصات اعلامی محصول خودداری کنید.
- در صورت داغ شدن غیرعادی سیم یا ماژول، اتصال و جریان مصرفی بررسی شود.
- برای نصب داخل باکس، محل اتصالات را به‌خوبی عایق کنید.
- از ورود آب، رطوبت یا تماس مستقیم قطعات رسانا با بخش‌های الکترونیکی جلوگیری کنید.
سوالات متداول درباره ماژول شارژ تایپ C سیم‌دار تک سل روپنلی مهره‌خور
آیا این محصول فقط یک سوکت Type-C است یا مدار شارژ هم دارد؟
ماژول شارژ تایپ C یک ماژول شارژ تک‌سل است و علاوه بر ورودی Type-C، دارای مدار مربوط به شارژ و LED نمایش وضعیت شارژ است.
LED روی ماژول شارژ تایپ C چه چیزی را نشان می‌دهد؟
LED برای نمایش وضعیت عملکرد و فرآیند شارژ روی ماژول قرار گرفته است تا کاربر بتواند وضعیت شارژ را به‌صورت بصری مشاهده کند.
آیا ماژول شارژ تایپ C برای باتری 18650 قابل استفاده است؟
اگر باتری 18650 مورد استفاده تک‌سل و با مشخصات سازگار با ماژول باشد، این محصول برای چنین پروژه‌هایی کاربرد دارد.
چرا ماژول شارژ تایپ C مهره‌خور است؟
مهره باعث می‌شود سوکت روی پنل یا بدنه دستگاه محکم شود و هنگام چندین بار وصل و جدا کردن کابل دچار لقی نشود.
آیا ماژول شارژ تایپ C را می‌توان روی باکس پلاستیکی نصب کرد؟
بله. با ایجاد سوراخ مناسب می‌توان آن را روی انواع باکس و پنل پلاستیکی یا فلزی نصب کرد.
آیا سیم‌ها از قبل به ماژول متصل هستند؟
بله، این مدل به‌صورت سیم‌دار عرضه می‌شود و دو سیم مثبت و منفی برای اتصال در اختیار کاربر قرار دارد.
این ماژول بیشتر برای چه دستگاه‌هایی استفاده می‌شود؟
اسپیکرهای باتری‌خور، گجت‌های قابل حمل، پاوربانک‌های سفارشی، جعبه پروژه و سایر تجهیزات مبتنی بر باتری لیتیومی تک‌سل از کاربردهای رایج آن هستند.
خرید ماژول شارژ تایپ C سیم‌دار تک سل روپنلی مهره‌خور
اگر برای پروژه باتری‌خور خود به یک ماژول شارژ تک‌سل با ورودی Type-C، سیم آماده و نصب روپنلی نیاز دارید، این مدل مجموعه‌ای کاربردی برای نصب مستقیم روی بدنه دستگاه در اختیار شما قرار می‌دهد.
وجود LED نمایش وضعیت شارژ، طراحی مهره‌خور، سیم‌های آماده و کانکتور Type-C باعث شده ماژول شارژ تایپ C سیم‌دار تک سل روپنلی مهره‌خور برای ساخت و تعمیر انواع گجت‌ها و تجهیزات قابل حمل انتخابی ساده و کاربردی باشد.
اسناد فنی محصول
در حال حاضر سند فنی برای این محصول ثبت نشده است.
3 دیدگاه برای ماژول شارژ تایپ C مهره خور رو پنلی چراغ دار
برای فرستادن دیدگاه، باید وارد شده باشید.
آموزش طراحی شماتیک
آموزش طراحی کتابخانه قطعات
سنسور دمای خاک
چرا هر گلخانهدار به سنسور دما و رطوبت نیاز دارد؟
آموزش ساخت گلخانه خانگی ارزان
رازهای باتری لیتیوم یونی
AHT10 VS SHT31
ESP32 vs STM32
آموزش راه اندازی SIM800L با آردوینو | صفر تا صد
محاسبهگر طول المنت حرارتی
رگولاتور ولتاژ چیست؟
برق اضطراری مودم
انتقال برق بیسیم با تسلا کویل
ساخت پد گرمکن صندلی موتور سیکلت
ساخت پالساکسیمتر خانگی با سنسور MAX30102
آموزش راهاندازی ماژول جرقهزن با باتری لیتیوم
آموزش ساخت دستگاه جوجه کشی خانگی 2026
آموزش ساخت پنکه رومیزی خورشیدی اقتصادی
آموزش بلوتوثدار کردن ضبط ماشین
مجتبی –
به پنل خورشیدی میشه وصل کرد؟
مدیر فروشگاه admin –
سلام
اگر باتری 3.7 ولت باشه مشکلی نخواهد داشت.
مجتبی برگبیدی –
سلام وقت بخیر ، سیم های قرمز و مشکی این رو به کدوم پایه های ماژول شارژ TP4056 باید وصل کنم ؟ و چراغی که داره ، زمانی که باتری داره شارژ میشه قرمز میشه و زمانی که باتری فول شارژ شد سبز میشه ؟ یا فقط زمانی که باتری فول شارژ شد سبز میشه ؟
مدیر فروشگاه admin –
سلام وقت بخیر
توضیحاتتون درست بود. تا زمانی که شارژ باتری کامل نشده باشه چراغ قرمز زوشنه بعد شارژ باتری چراغ سبز روشن میشه و شارژ باتری رو متوقف میکنه.
ناهید –
فوق العادست و واقعا کارو تمیز میکنه. اصلا تو انتخابش شک نکنید
