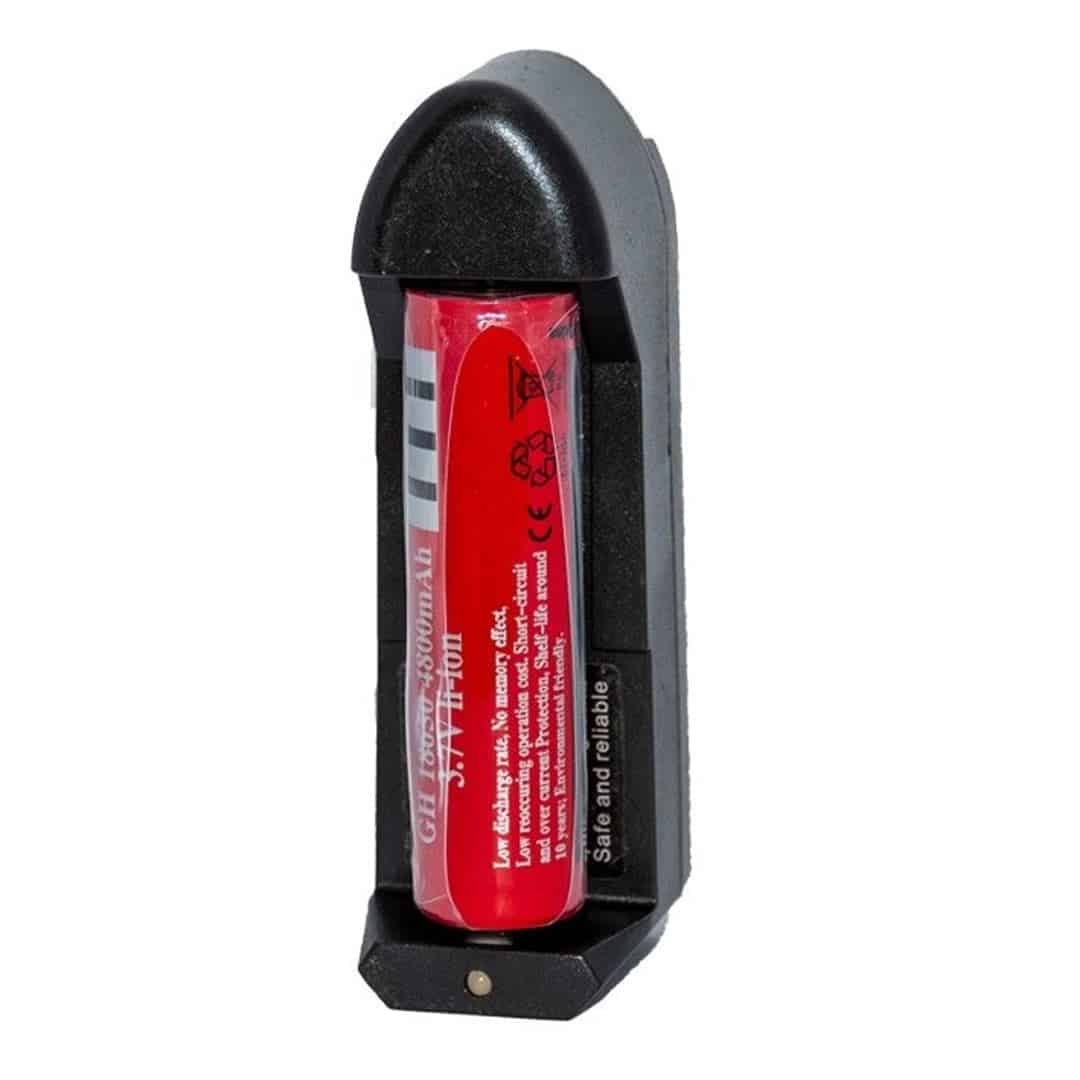

شارژر باتری لیتیوم یون 220 ولت تک سل یک شارژر ساده و کاربردی برای شارژ باتری‌های لیتیوم یون با ولتاژ نامی 3.6 یا 3.7 ولت است. این شارژر مستقیماً به برق شهری 220 ولت متصل می‌شود و برای استفاده روزمره نیازی به آداپتور یا منبع تغذیه DC جداگانه ندارد.

مهم‌ترین مزیت این مدل، وجود مدار مدیریت شارژ است که فرآیند شارژ باتری را کنترل کرده و با نزدیک شدن ولتاژ سلول به محدوده شارژ کامل 4.2 ولت، شارژ را به مرحله پایانی می‌رساند. این ویژگی استفاده از شارژر را نسبت به اتصال باتری به منابع تغذیه ساده و کنترل‌نشده بسیار ایمن‌تر و اصولی‌تر می‌کند.

مشخصات شارژر در یک نگاه

راهنمای سریع صفحه

• معرفی شارژر باتری لیتیوم یون 220 ولت
• نحوه عملکرد شارژ
• باتری‌های سازگار
• مشخصات فنی
• روش استفاده
• نکات مهم ایمنی
• سوالات متداول

معرفی شارژر باتری لیتیوم یون 220 ولت

باتری‌های لیتیوم یون برخلاف باتری‌های معمولی نیازمند روش شارژ کنترل‌شده هستند. یک سل لیتیوم یون با ولتاژ نامی 3.6 یا 3.7 ولت معمولاً باید تا حدود 4.2 ولت شارژ شود و افزایش بیش از حد ولتاژ می‌تواند برای باتری نامناسب و خطرناک باشد.

شارژر باتری لیتیوم یون 220 ولت برای ساده کردن همین فرآیند طراحی شده است. کاربر باتری سازگار را در محل مخصوص شارژر قرار می‌دهد و شارژر مستقیماً به پریز برق متصل می‌شود. مدار داخلی، وظیفه تبدیل و کنترل انرژی موردنیاز برای شارژ سلول را بر عهده دارد.

قابلیت قطع خودکار شارژ چگونه عمل می‌کند؟

در شارژ صحیح باتری لیتیوم یون، ولتاژ و جریان باید در محدوده مشخصی کنترل شوند. با نزدیک شدن باتری به حالت شارژ کامل، مدار شارژ جریان را کاهش داده و فرآیند شارژ را به مرحله پایانی می‌رساند.

بنابراین اصطلاح قطع خودکار به این معنی است که باتری پس از رسیدن به محدوده شارژ کامل مانند یک منبع تغذیه کنترل‌نشده دائماً با جریان زیاد شارژ نمی‌شود. این ویژگی یکی از مهم‌ترین تفاوت‌های یک شارژر مناسب لیتیوم یون با اتصال مستقیم باتری به منبع برق است.

چرا باتری لیتیوم یون به شارژر مخصوص نیاز دارد؟

باتری لیتیوم یون به اضافه‌ولتاژ حساس است و نباید مانند باتری‌های سرب اسید یا نیکل به هر شارژری متصل شود. شارژ نامناسب می‌تواند باعث افزایش دمای سلول، کاهش عمر مفید، افت ظرفیت یا در شرایط نامناسب آسیب جدی به باتری شود.

به همین دلیل استفاده از شارژری که برای ولتاژ نهایی 4.2 ولت یک سل لیتیوم یون طراحی شده باشد اهمیت زیادی دارد. این مدل برای همین گروه از باتری‌ها در نظر گرفته شده است.

چه باتری‌هایی با این شارژر سازگار هستند؟

این شارژر برای باتری لیتیوم یون تک سل با ولتاژ نامی 3.6 یا 3.7 ولت و ولتاژ شارژ کامل 4.2 ولت طراحی شده است. یکی از رایج‌ترین باتری‌هایی که در این گروه قرار می‌گیرد باتری استوانه‌ای 18650 است.

• باتری‌های لیتیوم یون تک سل 3.6 ولت
• باتری‌های لیتیوم یون تک سل 3.7 ولت
• بسیاری از باتری‌های 18650 با ابعاد سازگار با محل قرارگیری شارژر
• سلول‌هایی که ولتاژ شارژ کامل آن‌ها 4.2 ولت است

تفاوت 3.7 ولت و 4.2 ولت چیست؟

عدد 3.7 ولت معمولاً ولتاژ نامی باتری لیتیوم یون است و به معنی حداکثر ولتاژ باتری نیست. یک سل لیتیوم یون استاندارد در حالت شارژ کامل معمولاً به حدود 4.2 ولت می‌رسد. بنابراین عبارت 3.7V روی بدنه باتری با شارژ تا 4.2V تناقضی ندارد.

برای انتخاب شارژر، باید مشخصات دقیق سازنده باتری بررسی شود و فقط سلولی استفاده شود که ولتاژ شارژ نهایی آن با شارژر مطابقت داشته باشد.

مشخصات فنی شارژر باتری لیتیوم یون 220 ولت

شارژ باتری 18650 با برق 220 ولت

باتری 18650 یکی از رایج‌ترین سلول‌های لیتیوم یون است و در پاوربانک، چراغ‌قوه، تجهیزات قابل حمل، پروژه‌های الکترونیکی و پک‌های باتری مختلف استفاده می‌شود. برای شارژ یک سل 18650 نمی‌توان آن را مستقیماً به برق یا یک آداپتور معمولی متصل کرد.

این شارژر فرآیند موردنیاز را در یک محصول آماده فراهم می‌کند و به دلیل اتصال مستقیم به برق شهری، نیازی به تهیه آداپتور 5 ولت یا ماژول شارژ جداگانه ندارد. البته ابعاد و نوع ترمینال باتری باید با محل قرارگیری شارژر سازگار باشد.

روش استفاده از شارژر

استفاده از این مدل ساده است، اما به دلیل کار مستقیم با برق شهری و باتری لیتیوم یون باید چند نکته مهم رعایت شود.

1. باتری را بررسی کنید

پیش از قرار دادن باتری، روکش آن را بررسی کنید. باتری دارای پارگی شدید روکش، زنگ‌زدگی، نشتی، تغییر شکل یا تورم نباید شارژ شود.

2. قطب مثبت و منفی را مشخص کنید

باتری باید دقیقاً مطابق علامت مثبت و منفی شارژر قرار گیرد. اتصال معکوس باتری می‌تواند باعث عملکرد نامناسب یا آسیب شود.

3. باتری را در محل خود قرار دهید

سلول را به‌صورت صحیح در نگهدارنده قرار دهید و مطمئن شوید دو سر باتری تماس مناسبی با ترمینال‌های شارژر دارند.

4. شارژر را به برق متصل کنید

پس از قرارگیری صحیح باتری، شارژر را به پریز سالم و استاندارد متصل کنید و فرآیند شارژ را زیر نظر داشته باشید.

5. پس از پایان شارژ باتری را خارج کنید

پس از تکمیل فرآیند شارژ، بهتر است شارژر از پریز جدا شده و باتری از دستگاه خارج شود؛ مخصوصاً اگر قرار نیست بلافاصله از باتری استفاده شود.

کاربردهای شارژر باتری لیتیوم یون تک سل

• شارژ باتری لیتیوم یون 18650
• شارژ سلول‌های استوانه‌ای 3.7 ولت سازگار
• استفاده در میز تعمیرات الکترونیک
• پروژه‌های DIY و آموزشی
• تجهیزات قابل حمل دارای باتری قابل جداسازی
• استفاده خانگی برای شارژ سلول‌های لیتیوم یون سازگار
• آزمایش و شارژ باتری قبل از استفاده در پروژه

نکات مهم ایمنی هنگام شارژ باتری لیتیوم یون

• باتری آسیب‌دیده، متورم، سوراخ‌شده یا دارای نشتی را شارژ نکنید.
• شارژ باتری لیتیومی بهتر است در محل خشک، خنک و دور از مواد قابل اشتعال انجام شود.
• هنگام شارژ طولانی، دستگاه و باتری را کاملاً بدون نظارت رها نکنید.
• قطب مثبت و منفی باتری باید قبل از اتصال بررسی شود.
• از قراردادن شارژر زیر پارچه، داخل فضای کاملاً بسته یا در محیط با تهویه نامناسب خودداری کنید.
• در صورت گرم شدن غیرعادی باتری، بوی نامناسب یا تغییر شکل، شارژ را متوقف کنید.
• به دلیل اتصال مستقیم محصول به برق شهری، از باز کردن بدنه شارژر در حالت متصل به برق خودداری کنید.

نکته مهم درباره «قطع خودکار»

عبارت قطع خودکار به معنی آن نیست که می‌توان باتری را برای مدت نامحدود و بدون توجه داخل شارژر باقی گذاشت. مدار شارژ پس از رسیدن باتری به محدوده شارژ کامل، فرآیند شارژ را محدود یا خاتمه می‌دهد؛ با این حال برای افزایش ایمنی و عمر تجهیزات بهتر است پس از پایان شارژ، باتری و شارژر از مدار خارج شوند.

سوالات متداول درباره شارژر باتری لیتیوم یون 220 ولت

جمع‌بندی و خرید شارژر باتری لیتیوم یون 220 ولت

شارژر باتری لیتیوم یون 220 ولت تک سل گزینه‌ای ساده و کاربردی برای شارژ باتری‌های لیتیوم یون 3.6 و 3.7 ولت با ولتاژ شارژ کامل 4.2 ولت است. اتصال مستقیم به برق شهری، عدم نیاز به آداپتور جداگانه و وجود مدار مدیریت مراحل شارژ باعث شده این مدل برای استفاده خانگی، تعمیرات الکترونیک و شارژ بسیاری از باتری‌های 18650 مناسب باشد.

اگر به دنبال یک شارژر باتری 18650 با برق 220 ولت هستید، این محصول می‌تواند راهکاری جمع‌وجور و اقتصادی باشد. برای استفاده ایمن، نوع باتری، ولتاژ شارژ نهایی، سلامت روکش، جهت قطب‌ها و سازگاری ابعاد باتری را قبل از شروع شارژ بررسی کنید.
