ماژول فست شارژ باتری لیتیومی

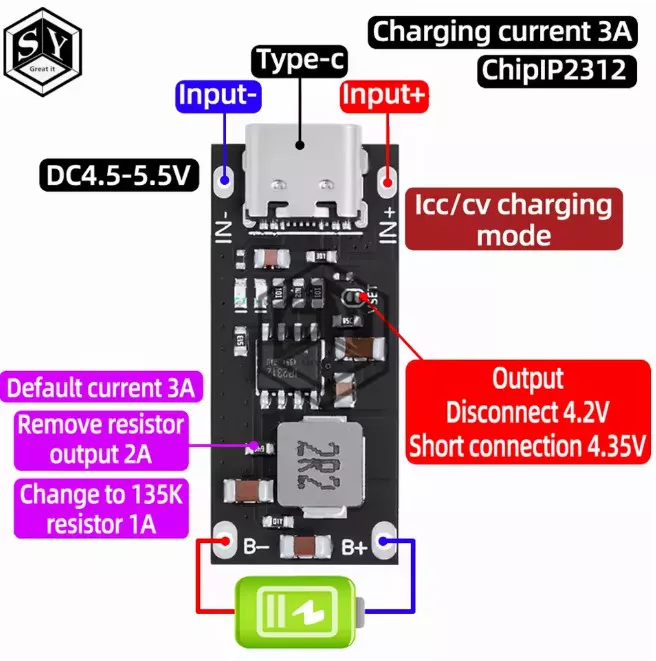

ماژول فست شارژ IP2312 مناسب باتری لیتیومی تک‌سل 3 آمپر، یک راهکار حرفه‌ای، قدرتمند و بسیار کارآمد برای شارژ سریع و ایمن باتری‌های لیتیوم‌یون و لیتیوم‌پلیمر تک سل (1S) محسوب می‌شود. این ماژول با بهره‌گیری از آی‌سی IP2312 و طراحی مهندسی‌شده، امکان شارژ با راندمان بالا و تلفات حرارتی پایین را فراهم کرده و عملکردی پایدار در جریان‌های بالا ارائه می‌دهد.

پشتیبانی از جریان شارژ تا 3 آمپر، این ماژول را به گزینه‌ای ایده‌آل برای پروژه‌هایی تبدیل کرده است که نیاز به شارژ سریع باتری در ابعاد کوچک دارند. ابعاد فشرده، چیدمان مناسب قطعات و سازگاری با ورودی‌های متداول USB و منابع تغذیه DC، استفاده از این ماژول را در تجهیزات قابل حمل، پاوربانک‌های سفارشی، گجت‌های هوشمند، محصولات مصرفی و پروژه‌های DIY بسیار ساده و کاربردی کرده است.

وجود مدارهای حفاظتی داخلی در برابر اضافه‌شارژ، اضافه‌جریان و افزایش دما، امنیت باتری و مدار را تضمین کرده و طول عمر باتری‌های لیتیومی را افزایش می‌دهد. به همین دلیل، ماژول فست شارژ IP2312 انتخابی مطمئن برای مهندسان الکترونیک، طراحان تجهیزات قابل حمل، توسعه‌دهندگان محصولات مبتنی بر باتری و کاربران حرفه‌ای است که به عملکرد سریع، ایمن و قابل اعتماد اهمیت می‌دهند.

معرفی چیپ IP2312

قلب تپنده ماژول فست شارژ IP2312، تراشه IP2312 است؛ یک آی‌سی پیشرفته مخصوص شارژ سریع باتری‌های لیتیومی تک سل. این چیپ با مدیریت دقیق جریان و ولتاژ، فرآیند شارژ را به‌صورت ایمن، پایدار و با راندمان بالا انجام می‌دهد. IP2312 به‌گونه‌ای طراحی شده که حتی در جریان‌های بالا نیز پایداری حرارتی و الکتریکی خود را حفظ کرده و از آسیب به باتری جلوگیری کند.

قابلیت شارژ سریع تا 3 آمپر

یکی از مهم‌ترین ویژگی‌های ماژول فست شارژ IP2312، پشتیبانی از جریان شارژ تا 3 آمپر است. این قابلیت باعث می‌شود زمان شارژ باتری به‌طور چشمگیری کاهش یابد، به‌خصوص در باتری‌های با ظرفیت بالا. جریان شارژ از طریق مقاومت قابل تنظیم است و این امکان را به طراح می‌دهد تا بر اساس نوع باتری، ظرفیت و محدودیت‌های حرارتی، مقدار جریان مناسب را انتخاب کند.

راندمان بسیار بالا

ماژول فست شارژ IP2312 از نظر بازده تبدیل در سطح بسیار بالایی قرار دارد. راندمان این ماژول در جریان 3 آمپر حدود 93 درصد، در 2 آمپر حدود 94 درصد و در 1 آمپر تا 95 درصد می‌رسد. این راندمان بالا به معنای اتلاف انرژی کمتر، تولید حرارت پایین‌تر و افزایش طول عمر باتری است؛ ویژگی‌هایی که در طراحی محصولات حرفه‌ای اهمیت بسیار زیادی دارند.

ولتاژ قطع شارژ قابل انتخاب

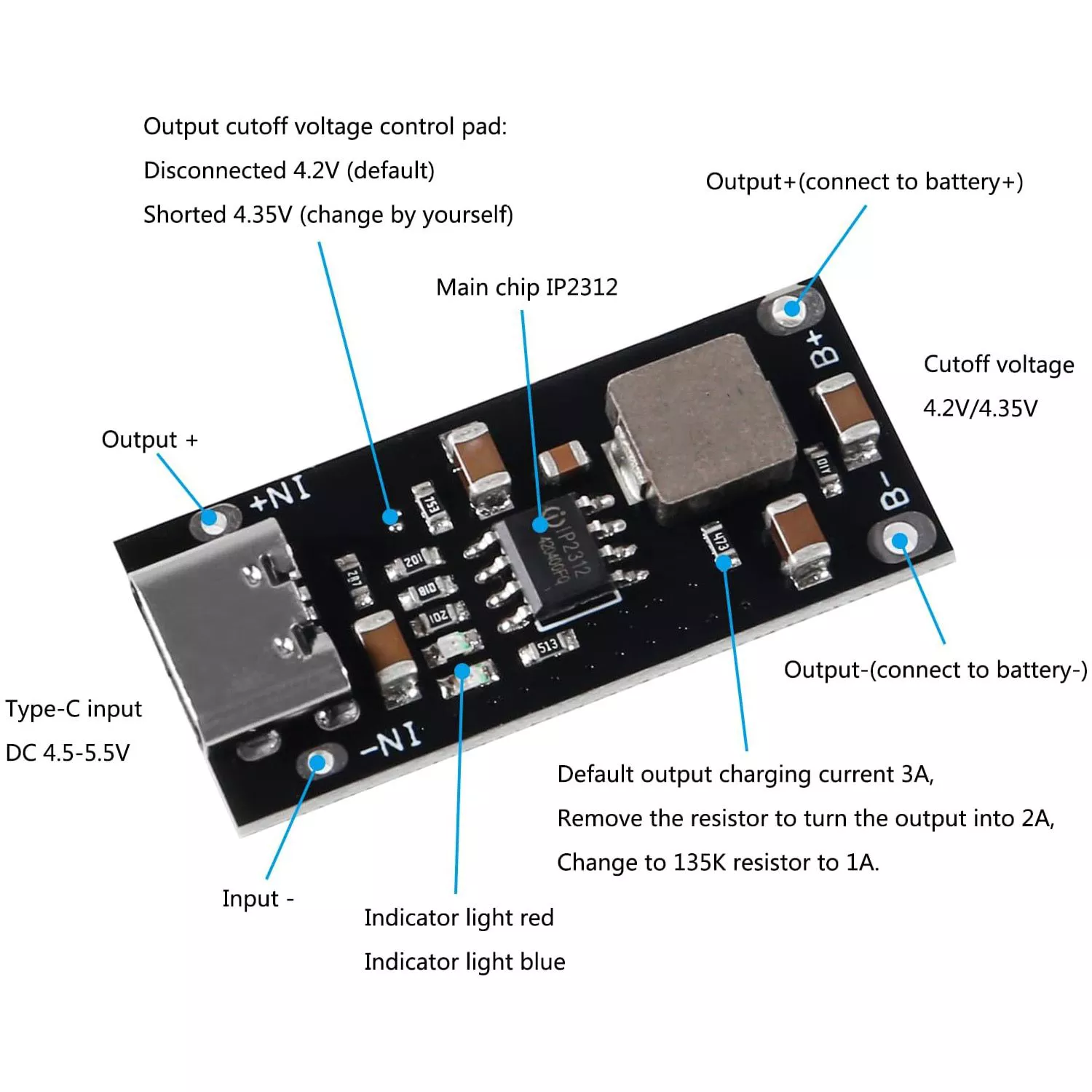

ماژول فست شارژ IP2312 در دو نسخه با ولتاژ قطع شارژ 4.2 ولت و 4.35 ولت عرضه می‌شود. نسخه 4.2 ولت برای باتری‌های استاندارد لیتیوم-یونی و نسخه 4.35 ولت برای باتری‌های با چگالی انرژی بالاتر مناسب است. انتخاب نسخه صحیح، نقش مهمی در ایمنی، ظرفیت قابل استفاده و عمر مفید باتری ایفا می‌کند.

نشانگرهای وضعیت شارژ

برای سهولت استفاده، ماژول فست شارژ IP2312 به نشانگرهای LED مجهز شده است. LED قرمز وضعیت در حال شارژ را نمایش می‌دهد و LED آبی نشان‌دهنده تکمیل فرآیند شارژ است. این نشانگرها امکان پایش سریع وضعیت باتری را بدون نیاز به تجهیزات جانبی فراهم می‌کنند.

طراحی فشرده و کاربردی

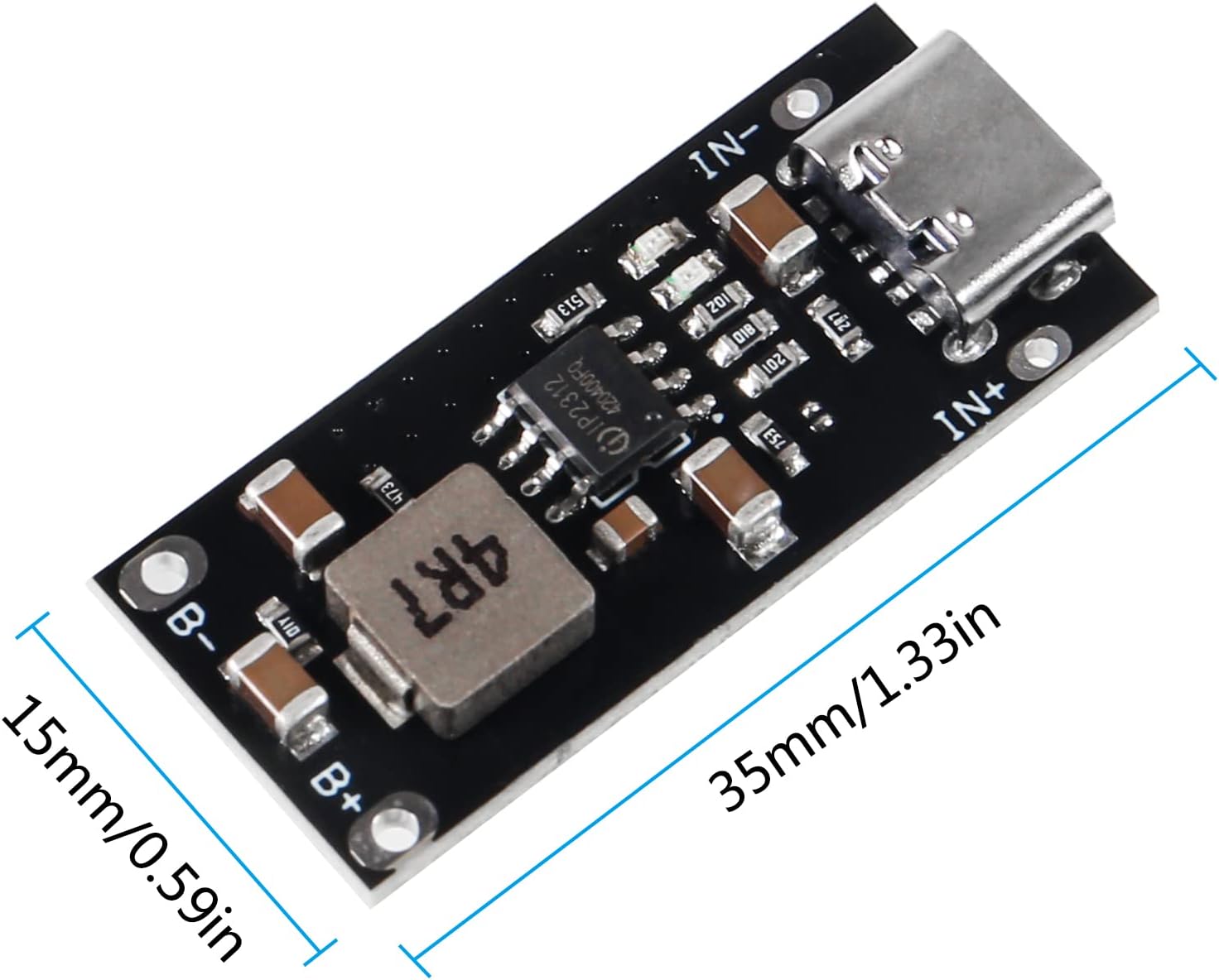

ابعاد کوچک و طراحی فشرده ماژول فست شارژ IP2312، آن را برای استفاده در فضاهای محدود ایده‌آل کرده است. به همین دلیل، این ماژول به‌راحتی در پروژه‌هایی مانند پاوربانک‌های سفارشی، دستگاه‌های پوشیدنی، تجهیزات قابل حمل، ماژول‌های رباتیک و بردهای کنترلی قابل استفاده است. نصب آسان و سادگی اتصالات، سرعت توسعه پروژه‌ها را افزایش می‌دهد.

نبود مدار محافظ باتری

نکته بسیار مهم در مورد ماژول فست شارژ IP2312 آن است که فاقد مدار محافظ باتری (Protection Circuit) و نمایشگر ظرفیت باتری می‌باشد. به همین دلیل، استفاده از برد محافظ باتری جداگانه (BMS) برای جلوگیری از overcharge، overdischarge و اتصال کوتاه باتری توصیه می‌شود. این موضوع به‌ویژه در پروژه‌های حرفه‌ای و استفاده‌های طولانی‌مدت اهمیت بالایی دارد.

کاربردها

ماژول فست شارژ IP2312 در طیف گسترده‌ای از کاربردها قابل استفاده است. از جمله این کاربردها می‌توان به پروژه‌های DIY، پاوربانک‌های تک سل، تجهیزات الکترونیکی قابل حمل، ماژول‌های صنعتی کم‌مصرف، سیستم‌های ذخیره انرژی کوچک، ابزارهای اندازه‌گیری پرتابل و پروژه‌های آموزشی اشاره کرد. انعطاف‌پذیری بالا و عملکرد پایدار، این ماژول را به گزینه‌ای محبوب در میان کاربران حرفه‌ای تبدیل کرده است.

نکات مهم استفاده

برای استفاده ایمن و بهینه از ماژول فست شارژ IP2312، رعایت چند نکته ضروری است. اول اینکه ولتاژ ورودی باید در بازه 4.5 تا 5.5 ولت تثبیت شده باشد. دوم، جریان شارژ باید متناسب با ظرفیت و مشخصات باتری تنظیم شود. سوم، به دلیل نبود مدار محافظ داخلی، حتماً از برد محافظ باتری مناسب استفاده گردد. همچنین تهویه مناسب و دفع حرارت در جریان‌های بالا، به افزایش طول عمر ماژول کمک می‌کند.

مشخصات فنی

• تراشه اصلی: IP2312
• نوع باتری قابل پشتیبانی: لیتیوم-یونی / لیتیوم-پلیمری تک سل (1S)
• ولتاژ ورودی: 4.5V تا 5.5V
• ولتاژ قطع شارژ: 4.2V یا 4.35V (بسته به نسخه)
• جریان شارژ: قابل تنظیم تا 3A
• راندمان تبدیل: تا 95٪
• نشانگر وضعیت: LED قرمز (شارژ)، LED آبی (شارژ کامل)
• مدار محافظ باتری: ندارد
• نمایشگر ظرفیت باتری: ندارد

جمع‌بندی

ماژول فست شارژ IP2312 مناسب باتری لیتیومی تک سل 3A یک انتخاب حرفه‌ای برای افرادی است که به‌دنبال شارژ سریع، راندمان بالا و طراحی فشرده هستند. اگرچه این ماژول فاقد مدار محافظ داخلی است، اما در صورت استفاده صحیح و به‌کارگیری برد محافظ مجزا، می‌تواند عملکردی بسیار پایدار و قابل اعتماد ارائه دهد. این ماژول گزینه‌ای ایده‌آل برای پروژه‌های DIY، توسعه محصولات الکترونیکی و کاربردهای مبتنی بر باتری لیتیومی محسوب می‌شود.
