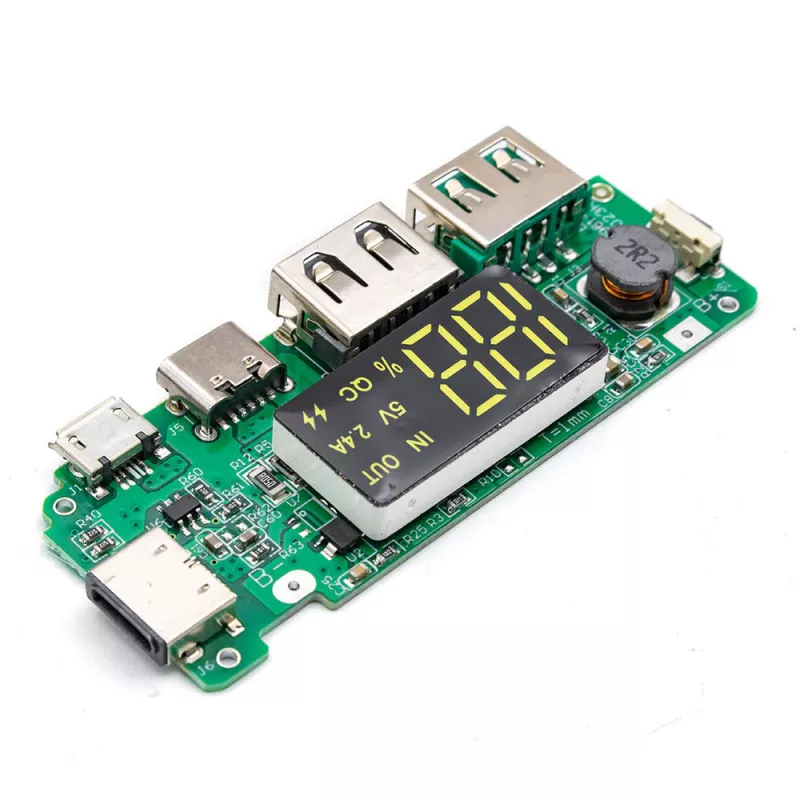

ماژول پاوربانک H961

ماژول پاوربانک H961 یکی از کاربردی‌ترین، پرفروش‌ترین و محبوب‌ترین ماژول‌های آماده برای ساخت پاوربانک‌های قابل حمل و منابع تغذیه پرتابل مبتنی بر باتری‌های لیتیومی به شمار می‌رود. این ماژول با برخورداری از طراحی جمع‌وجور، کیفیت ساخت مناسب و امکانات کامل، امکان تبدیل باتری‌های لیتیوم یون یا لیتیوم پلیمر به یک پاوربانک قدرتمند و قابل اعتماد را به‌سادگی فراهم می‌کند.

ماژول پاوربانک H961 از ورودی و خروجی‌های متنوع USB پشتیبانی کرده و قابلیت شارژ ایمن باتری و تأمین ولتاژ پایدار برای انواع دستگاه‌های دیجیتال مانند موبایل، تبلت، بردهای آردوینو، ماژول‌های الکترونیکی و گجت‌های قابل حمل را دارد. وجود مدارهای حفاظتی داخلی در برابر اضافه‌شارژ، اضافه‌دشارژ و اتصال کوتاه، امنیت باتری و دستگاه‌های متصل را تضمین کرده و عمر مفید سیستم را افزایش می‌دهد.

به‌دلیل سادگی در راه‌اندازی و عدم نیاز به دانش پیچیده الکترونیکی، این ماژول گزینه‌ای بسیار مناسب برای مهندسان الکترونیک، دانشجویان، کارگاه‌های آموزشی، سازندگان پروژه‌های DIY و حتی کاربران عادی است که قصد دارند یک پاوربانک سفارشی، اقتصادی و قابل اطمینان برای مصارف روزمره یا پروژه‌های شخصی خود طراحی و اجرا کنند. ماژول پاوربانک H961 ترکیبی از کارایی، ایمنی و انعطاف‌پذیری را در اختیار کاربر قرار می‌دهد و انتخابی هوشمندانه برای پروژه‌های تغذیه قابل حمل محسوب می‌شود.

عملکرد کلی ماژول H961

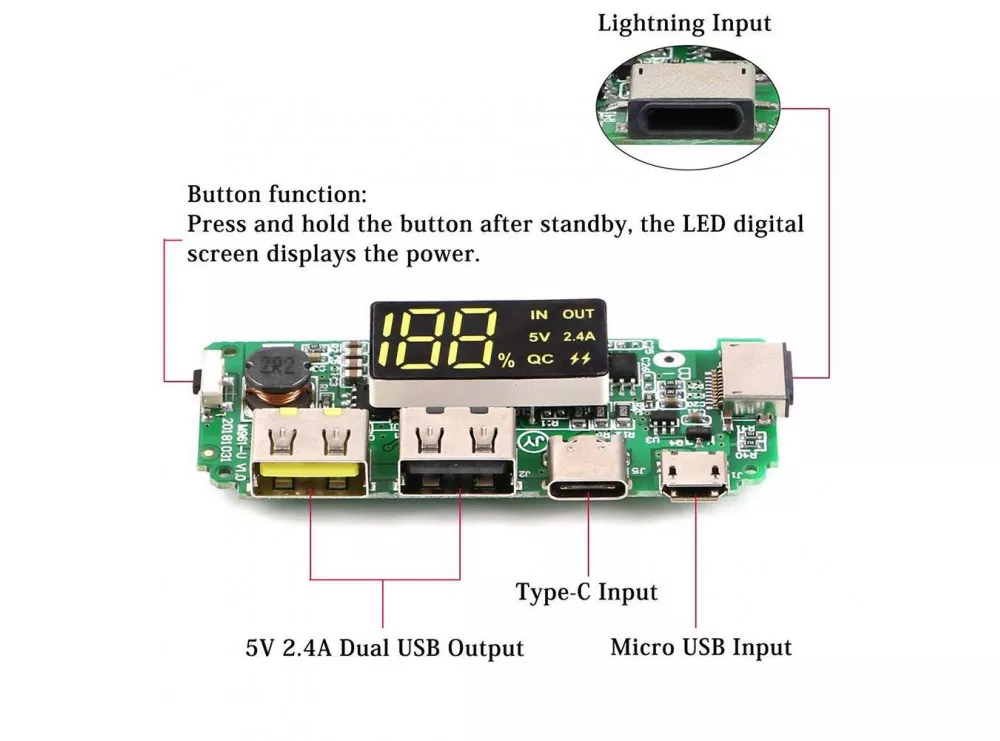

ماژول پاوربانک H961 تنها با اتصال یک منبع ولتاژ 5 ولتی از طریق پورت‌های ورودی (Micro USB، Type-C یا Lightning) قادر است باتری‌های لیتیومی متصل به خود را شارژ کرده و همزمان خروجی تثبیت‌شده 5 ولت را برای شارژ دستگاه‌های مختلف فراهم کند. این ماژول به‌صورت خودکار جریان مناسب برای شارژ موبایل و سایر گجت‌ها را تنظیم می‌کند و نیازی به تنظیمات دستی ندارد.

نمایشگر LCD هوشمند

یکی از مهم‌ترین نقاط قوت ماژول پاوربانک H961، وجود نمایشگر LCD دیجیتال است که درصد شارژ باتری را به‌صورت لحظه‌ای نمایش می‌دهد. این نمایشگر به کاربر کمک می‌کند تا وضعیت باتری، میزان انرژی باقی‌مانده و زمان تقریبی استفاده را بهتر مدیریت کند. وجود این قابلیت در پروژه‌های پاوربانک حرفه‌ای و نیمه‌حرفه‌ای یک مزیت بسیار مهم محسوب می‌شود.

باتری‌های سازگار

ماژول پاوربانک H961 با باتری‌های لیتیومی 18650 (سر فلت) و باتری‌های لیتیوم‌پلیمری سازگار است. امکان استفاده از 4 تا 6 سل باتری به‌صورت موازی فراهم شده و بسته به تعداد سل‌ها، طول باتری‌ها می‌تواند 110 میلی‌متر (برای 4 سل) یا 146 میلی‌متر (برای 6 سل) باشد. توجه داشته باشید که این ماژول برای اتصال باتری‌های سری طراحی نشده و استفاده از باتری‌های سری می‌تواند منجر به آسیب جدی به مدار شود.

نکات مهم در اتصال باتری

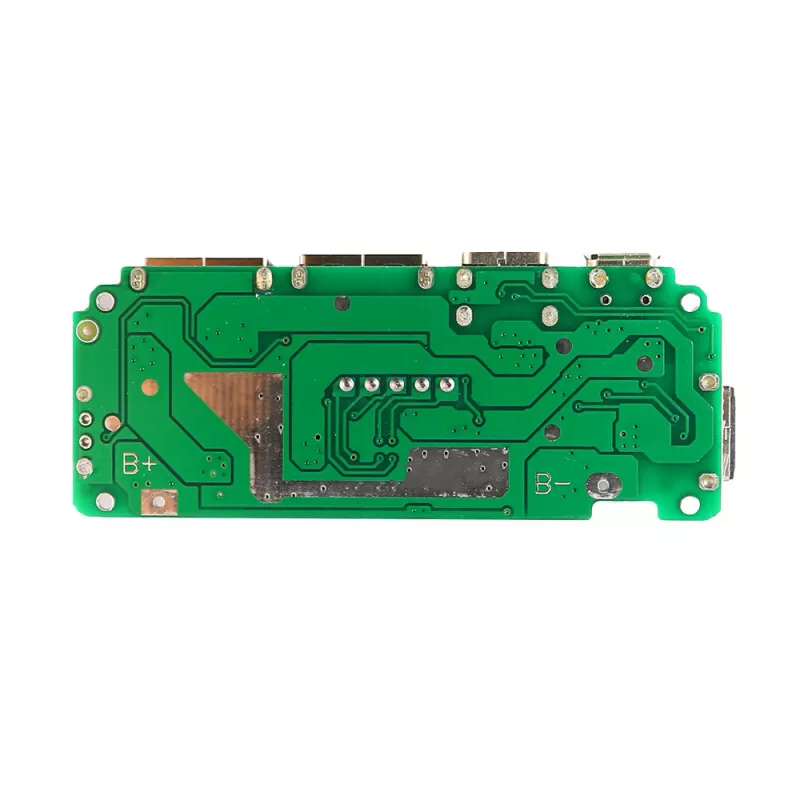

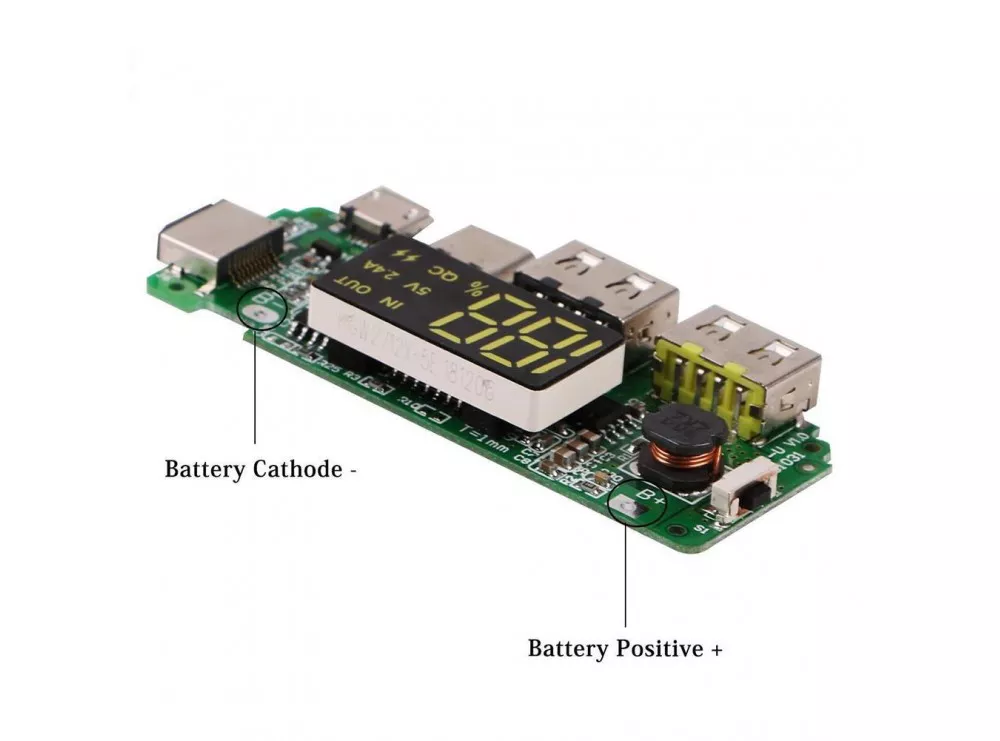

ماژول پاوربانک H961 فاقد مدار محافظ پلاریته معکوس است، بنابراین اتصال صحیح قطب‌های مثبت و منفی باتری اهمیت بسیار بالایی دارد. ولتاژ کاری باتری‌ها باید در بازه 3 تا 4.2 ولت باشد و از موازی یا سری کردن نادرست باتری‌ها باید به‌شدت اجتناب شود. همچنین باتری‌های مورد استفاده باید توان دشارژ حدود 4 آمپر را داشته باشند تا عملکرد ماژول در شرایط پایدار حفظ شود.

بازده و راندمان کاری

ماژول پاوربانک H961 از یک مدار بوست داخلی استفاده می‌کند که ولتاژ باتری را به 5 ولت تثبیت‌شده تبدیل می‌کند. این مدار در جریان‌های زیر 1 آمپر عملکردی پایدار دارد و راندمان آن تا حدود 80 درصد می‌رسد. محاسبه نرخ ظرفیت به‌صورت 3.7V / 5V × 80% انجام می‌شود که نتیجه آن حدود 59.2 درصد است. این عدد نشان‌دهنده ظرفیت واقعی قابل استفاده برای شارژ موبایل نسبت به ظرفیت کل باتری‌ها است.

حفاظت‌های الکترونیکی

با وجود اینکه ماژول پاوربانک H961 فاقد محافظ پلاریته معکوس است، اما دارای مدارهای حفاظتی مهمی برای باتری و خروجی می‌باشد. این حفاظت‌ها شامل محافظ overcharge و overdischarge برای باتری‌های لیتیومی و همچنین محافظ overcurrent و اتصال کوتاه در بخش خروجی USB است. این ویژگی‌ها ایمنی ماژول را در استفاده‌های روزمره و پروژه‌های طولانی‌مدت تضمین می‌کنند.

کاربردها

ماژول پاوربانک H961 برای طیف گسترده‌ای از کاربردهای شخصی، آموزشی و تخصصی طراحی شده است. این ماژول گزینه‌ای ایده‌آل برای ساخت پاوربانک‌های شخصی و سفارشی بوده و امکان تأمین انرژی مطمئن برای دستگاه‌های دیجیتال مختلف را فراهم می‌کند.

از جمله کاربردهای رایج آن می‌توان به استفاده در پروژه‌های الکترونیکی و DIY، منابع تغذیه قابل حمل، کیت‌های آموزشی، تجهیزات پرتابل و سیستم‌های تغذیه اضطراری سبک اشاره کرد. ماژول H961 قادر است انواع گوشی‌های هوشمند، تبلت‌ها، اسپیکرهای قابل حمل، بردهای توسعه، ماژول‌های USB و سایر دستگاه‌های دیجیتال کم‌مصرف را به‌راحتی و با ولتاژ پایدار شارژ کند.

انعطاف‌پذیری بالا، ابعاد کوچک و راه‌اندازی آسان باعث شده این ماژول هم برای کاربران مبتدی و هم برای مهندسان و دانشجویان الکترونیک انتخابی کاربردی و قابل اعتماد باشد.

محدودیت‌های استفاده

ماژول پاوربانک H961 برای توان‌های کمتر از 0.5 وات و بالاتر از 10.5 وات مناسب نیست و استفاده خارج از این محدوده می‌تواند باعث کاهش راندمان یا آسیب به مدار شود. رعایت این نکته در طراحی پروژه‌ها اهمیت زیادی دارد، به‌ویژه زمانی که از چند باتری با ظرفیت بالا استفاده می‌شود.

مشخصات فنی

• ولتاژ ورودی: 5V / 1A
• رابط ورودی: Micro USB، Type-C و Lightning
• رابط خروجی: 2× پورت USB استاندارد مادگی
• نوع باتری‌های سازگار: لیتیومی 18650 و لیتیوم‌پلیمری
• تعداد باتری قابل پشتیبانی: 4 تا 6 عدد (موازی)
• بازده مدار بوست: تا 80٪
• نمایشگر: LCD دیجیتال درصد شارژ
• مدار محافظ باتری: overcharge و overdischarge
• مدار محافظ خروجی: overcurrent و اتصال کوتاه

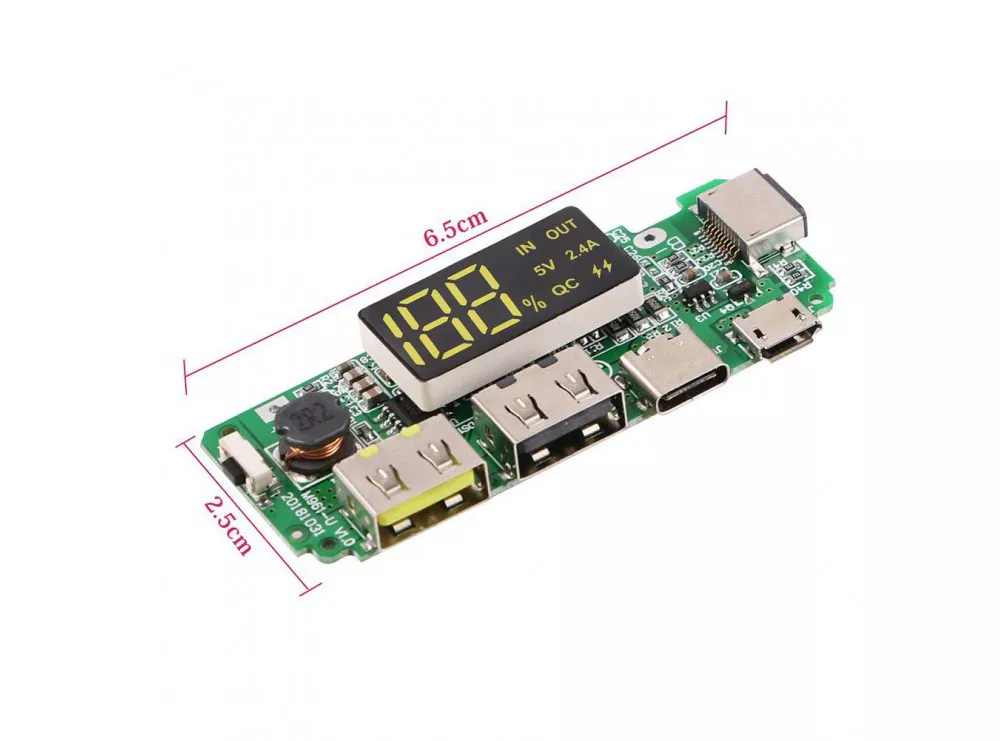

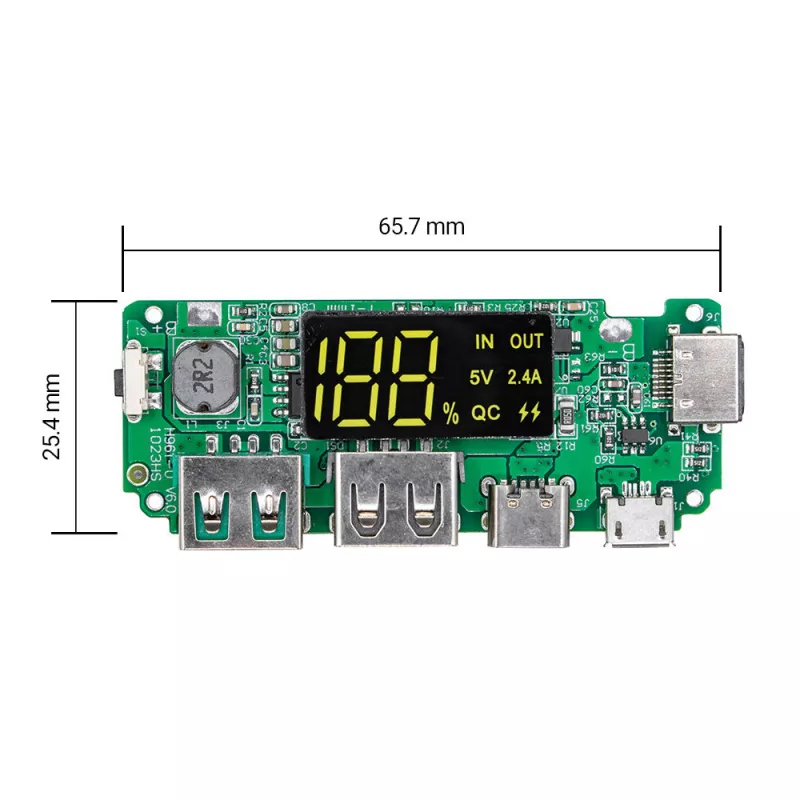

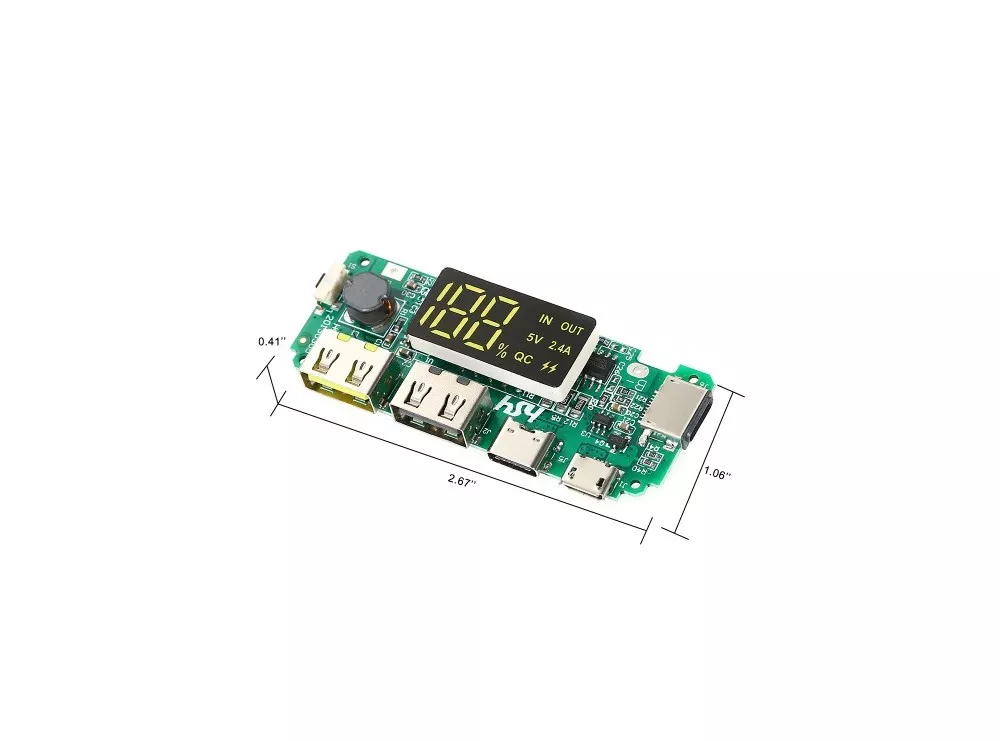

• ابعاد برد: 65×25 میلی‌متر

جمع‌بندی

اگر به‌دنبال یک ماژول کامل، کم‌حجم و قابل اعتماد برای ساخت پاوربانک یا منبع تغذیه قابل حمل هستید، ماژول پاوربانک H961 با نمایشگر LCD یک انتخاب بسیار هوشمندانه و مقرون‌به‌صرفه محسوب می‌شود. این ماژول با طراحی جمع‌وجور، راه‌اندازی آسان و پشتیبانی از باتری‌های لیتیومی پرکاربرد، امکان ساخت یک پاوربانک سفارشی و کاربردی را برای کاربران فراهم می‌کند.

وجود نمایشگر LCD جهت نمایش دقیق وضعیت شارژ باتری، در کنار راندمان مناسب و مدارهای حفاظتی داخلی، باعث افزایش ایمنی، طول عمر باتری و اطمینان در استفاده روزمره می‌شود. همین ویژگی‌ها ماژول پاوربانک H961 را به گزینه‌ای ایده‌آل برای پروژه‌های DIY، کارگاه‌های آموزشی، مهندسان الکترونیک و حتی کاربران عادی تبدیل کرده و آن را در میان ماژول‌های پاوربانک موجود در بازار به یکی از انتخاب‌های برتر و پرفروش بدل کرده است.
