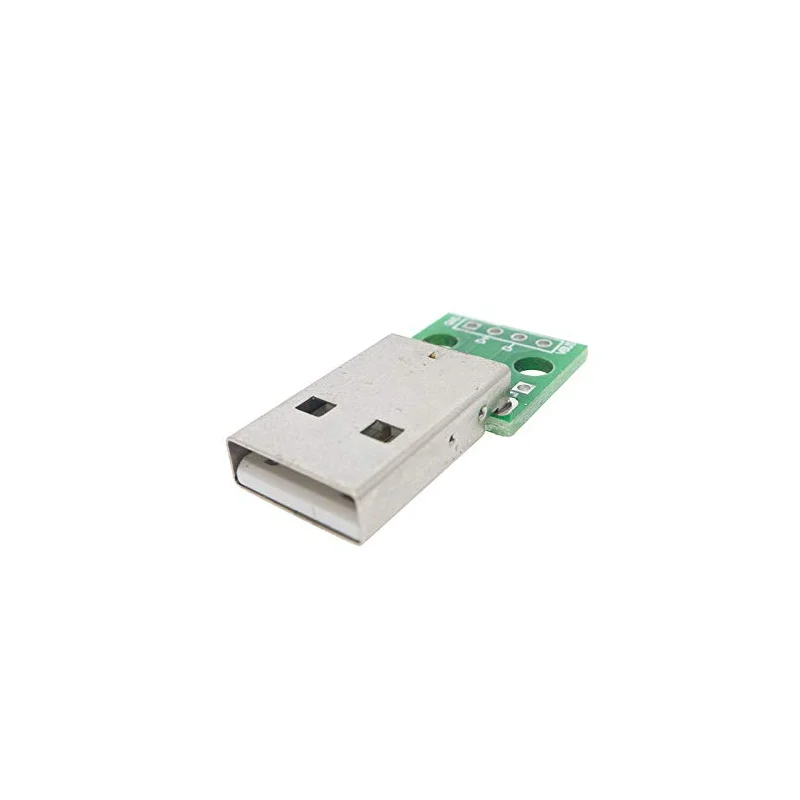

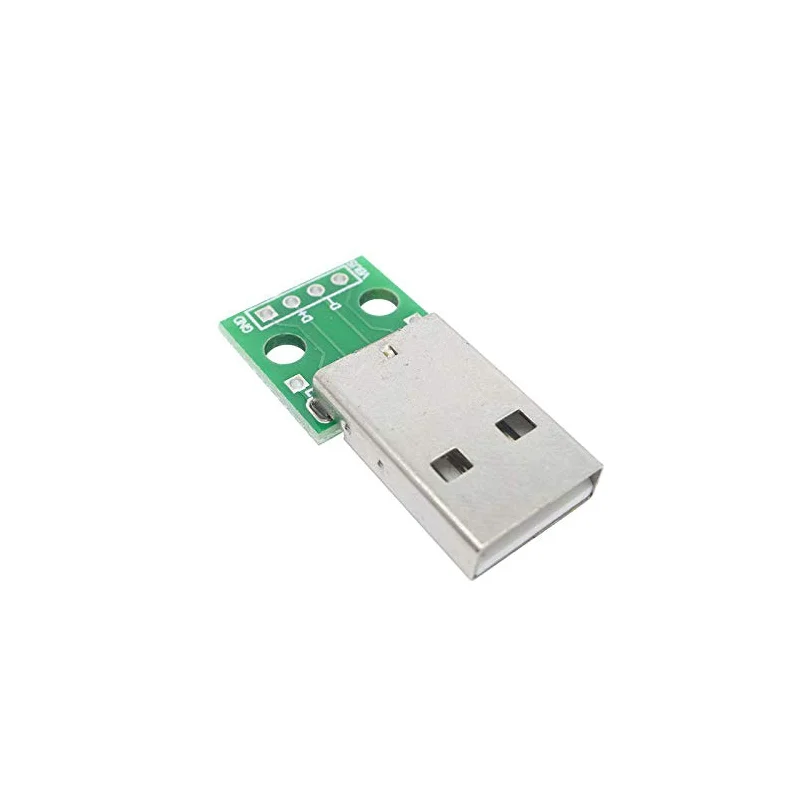

معرفی برد تبدیل برک اوت USB-A Male به DIP

برد تبدیل برک اوت USB-A Male به DIP یک ماژول کمکی است که امکان دسترسی به تمام پایه‌های کانکتور USB-A Male را به صورت DIP فراهم می‌کند.
این بردها معمولاً در نمونه‌های اولیه یا پروژه‌های آزمایشی برای توسعه و نمونه‌سازی استفاده می‌شوند و به کاربر اجازه می‌دهند دستگاه‌های USB مانند فلش، دوربین و دیگر تجهیزات را به راحتی به مدارها یا بردهای توسعه‌ای متصل کنند.

ویژگی‌ها و کاربردها

• برد تبدیل USB-A Male به DIP برای نمونه‌سازی سریع و آسان
• امکان اتصال به بردبورد یا PCB با فاصله استاندارد پین 2.54mm
• استفاده در پروژه‌های آزمایشی و نمونه اولیه برای رابط دستگاه‌های USB
• سبک، کم حجم و جمع و جور با کیفیت ساخت عالی
• مناسب برای آموزش و توسعه پروژه‌های DIY

مشخصات فنی

• نوع رابط: USB-A Male به DIP
• حداکثر ولتاژ قابل عبور: 5 ولت DC
• حداکثر جریان قابل عبور: 1.5 آمپر
• فاصله بین پین‌ها: 2.54 میلی‌متر
• دمای کاری: -55 تا +85 درجه سانتی‌گراد
• ابعاد: 32×15 میلی‌متر
• وزن: 2.45 گرم

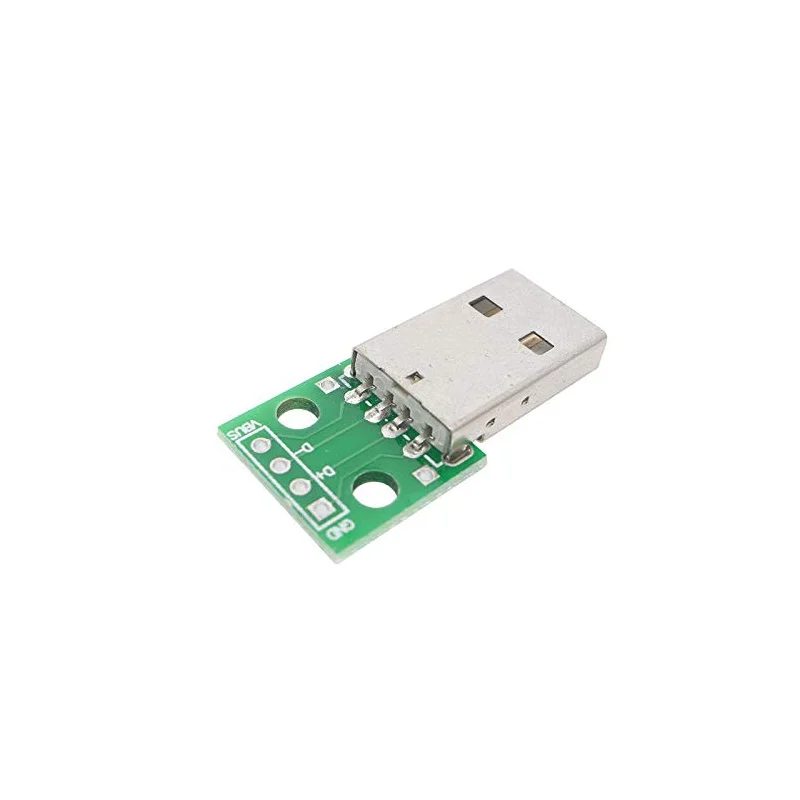

پین‌ها

• VBUS: ولتاژ مثبت تغذیه ماژول
• GND: ولتاژ منفی تغذیه ماژول
• D+ و D-: انتقال دیتا

مزایا

• سهولت استفاده برای نمونه‌سازی و پروژه‌های آموزشی
• اتصال راحت به بردبورد یا PCB بدون نیاز به لحیم‌کاری پیچیده
• سازگار با اکثر دستگاه‌های USB-A برای تغذیه و دیتا
• کم حجم، سبک و مقاوم در محدوده دمایی گسترده

معایب

• محدودیت جریان: حداکثر 1.5 آمپر
• پشتیبانی از USB 2.0 و ولتاژ 5 ولت؛ فاقد امکانات پیشرفته USB 3.x یا PD
• ابعاد بزرگ‌تر نسبت به سوکت خام برای محصولات فشرده

پرسش‌های متداول

این برد چه کاربردی دارد؟
اتصال دستگاه‌های USB-A Male به بردهای DIP برای نمونه‌سازی و پروژه‌های آزمایشی و توسعه.

حداکثر ولتاژ و جریان قابل عبور چقدر است؟
ولتاژ تا 5 ولت DC و جریان تا 1.5 آمپر.

آیا می‌توان از آن برای USB 3.x یا Power Delivery استفاده کرد؟
خیر، این برد فقط USB 2.0 و ولتاژ 5 ولت را پشتیبانی می‌کند.

فاصله بین پین‌ها چقدر است؟
فاصله استاندارد DIP 2.54 میلی‌متر است.

جمع‌بندی

برد تبدیل برک اوت USB-A Male به DIP، یک ابزار کاربردی برای نمونه‌سازی، آموزش و پروژه‌های DIY است که امکان دسترسی آسان به پایه‌های USB-A Male را به صورت DIP فراهم می‌کند. با ابعاد کوچک، وزن سبک و نصب آسان، این برد گزینه مناسبی برای پروژه‌های الکترونیکی و توسعه سریع است.
