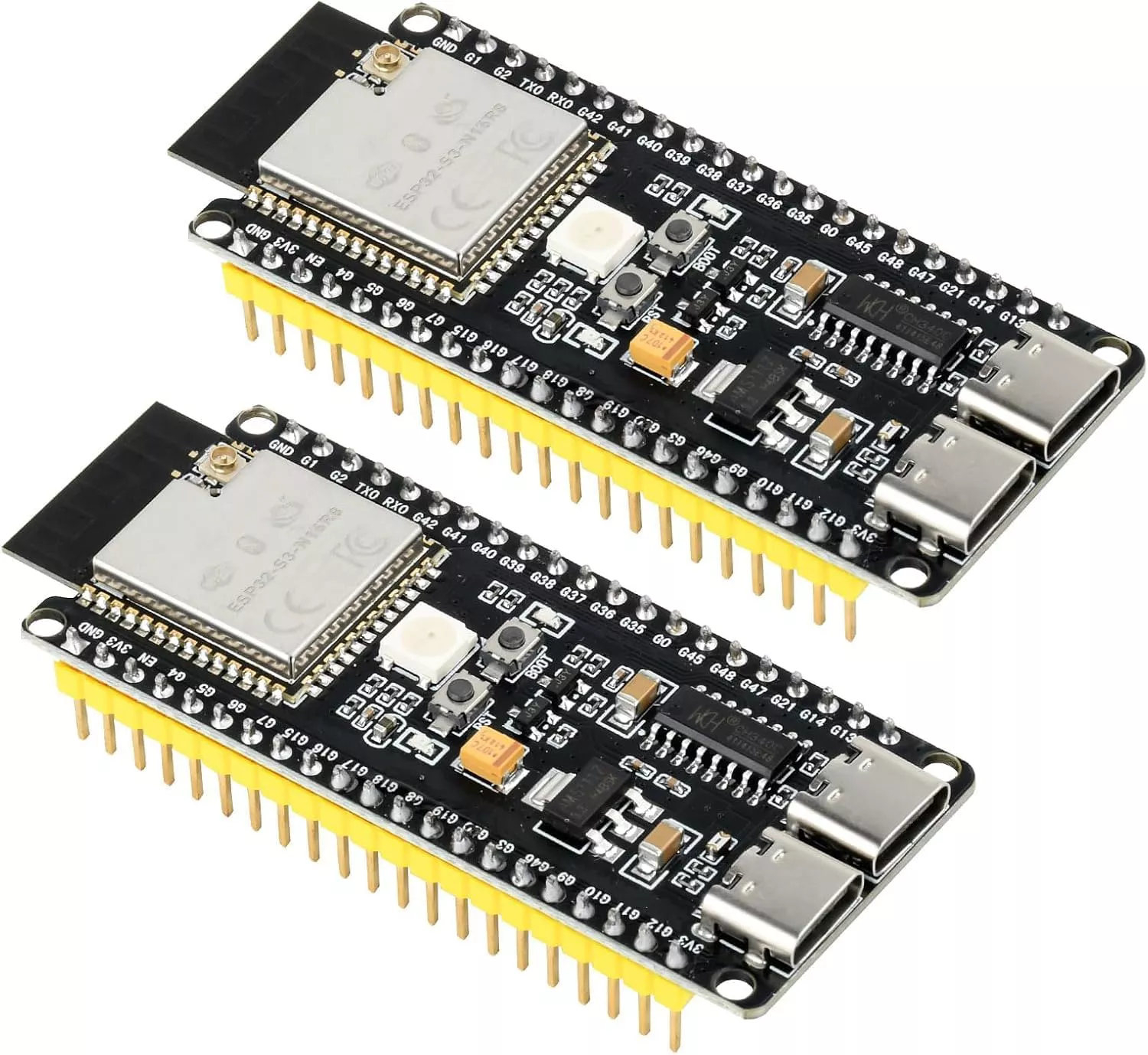

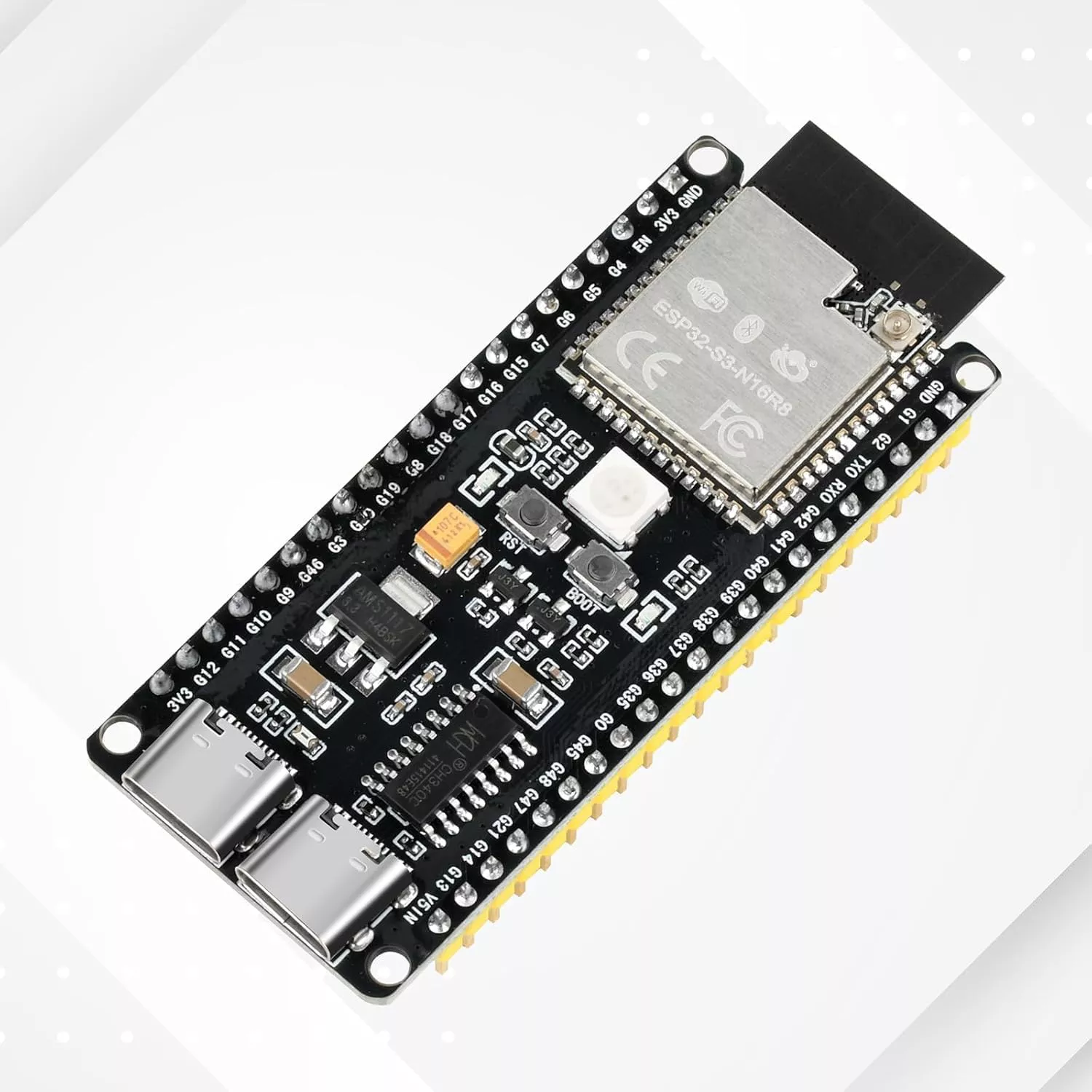

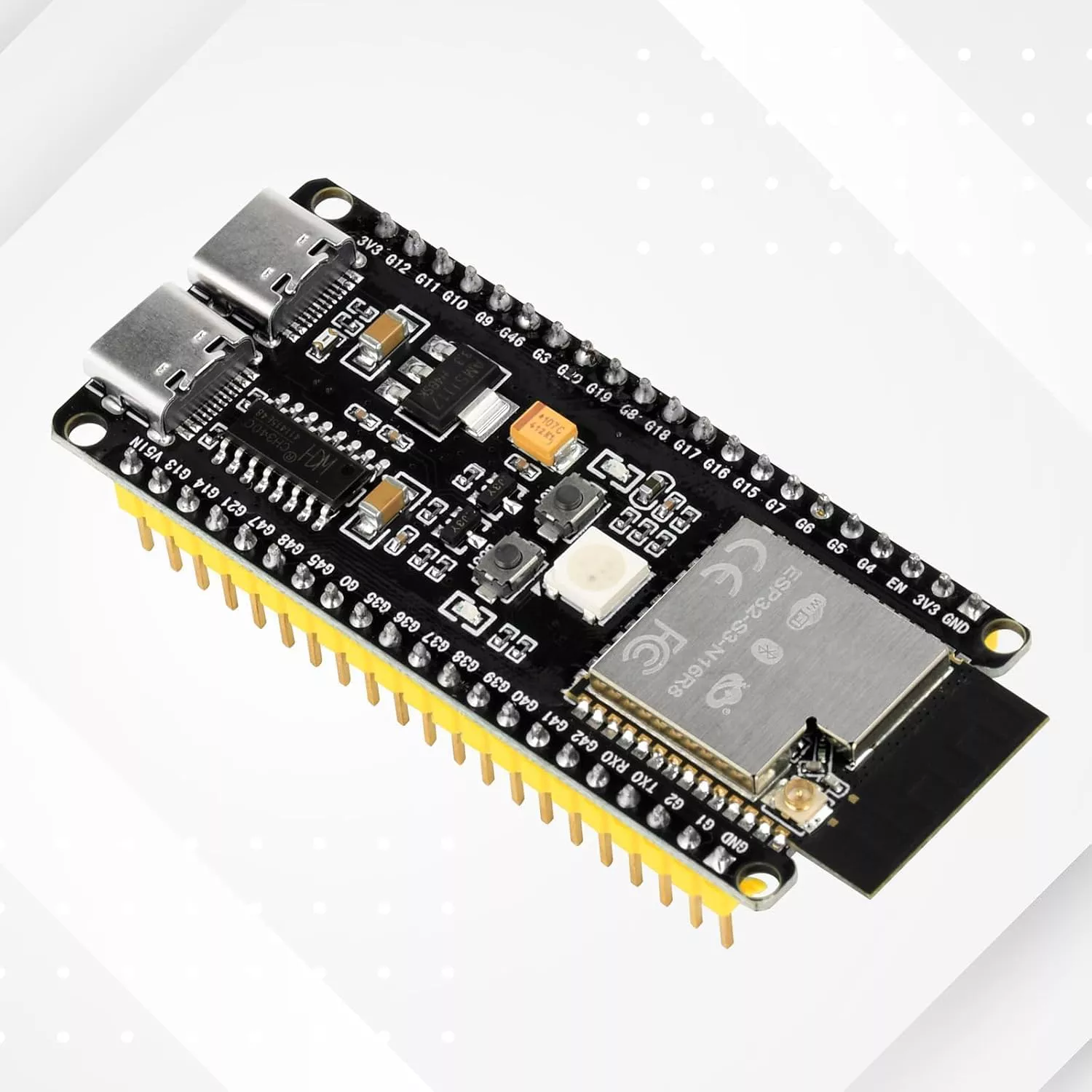

برد توسعه ESP32-S3-WROOM-1 N16R8 یک پلتفرم قدرتمند برای ساخت پروژه‌های اینترنت اشیا، سیستم‌های بی‌سیم، پردازش داده، رباتیک و کاربردهای AIoT است. هسته اصلی این برد، ماژول ESP32-S3-WROOM-1 N16R8 از شرکت Espressif است که علاوه بر Wi-Fi و Bluetooth Low Energy، از 16 مگابایت Flash و 8 مگابایت PSRAM بهره می‌برد.وجود پردازنده دو هسته‌ای Xtensa LX7 با فرکانس تا 240MHz در کنار حافظه PSRAM پرظرفیت، رابط‌های جانبی متعدد و قابلیت‌های سخت‌افزاری مناسب برای پردازش سیگنال و کاربردهای هوش مصنوعی، ESP32-S3 را به گزینه‌ای جدی برای پروژه‌هایی تبدیل کرده است که از توان ESP8266 یا نسل‌های قدیمی ESP32 فراتر می‌روند.

این برد همچنین فرآیند نمونه‌سازی را ساده‌تر می‌کند؛ زیرا بخش تغذیه، پروگرام، USB و پایه‌های موردنیاز برای اتصال تجهیزات جانبی روی یک PCB آماده در اختیار توسعه‌دهنده قرار گرفته است.

فهرست مطالب

• پردازنده ESP32-S3 و توان پردازشی
• حافظه 16MB Flash و 8MB PSRAM
• Wi-Fi و Bluetooth 5 LE
• هوش مصنوعی و کاربردهای AIoT
• GPIO و رابط‌های ارتباطی
• دوربین و پردازش تصویر
• USB و پروگرام کردن برد
• قابلیت‌های امنیتی
• کاربردهای برد
• جدول مشخصات فنی
• نکات مهم هنگام استفاده
• پرسش‌های متداول

پردازنده ESP32-S3 و توان پردازشی بالا

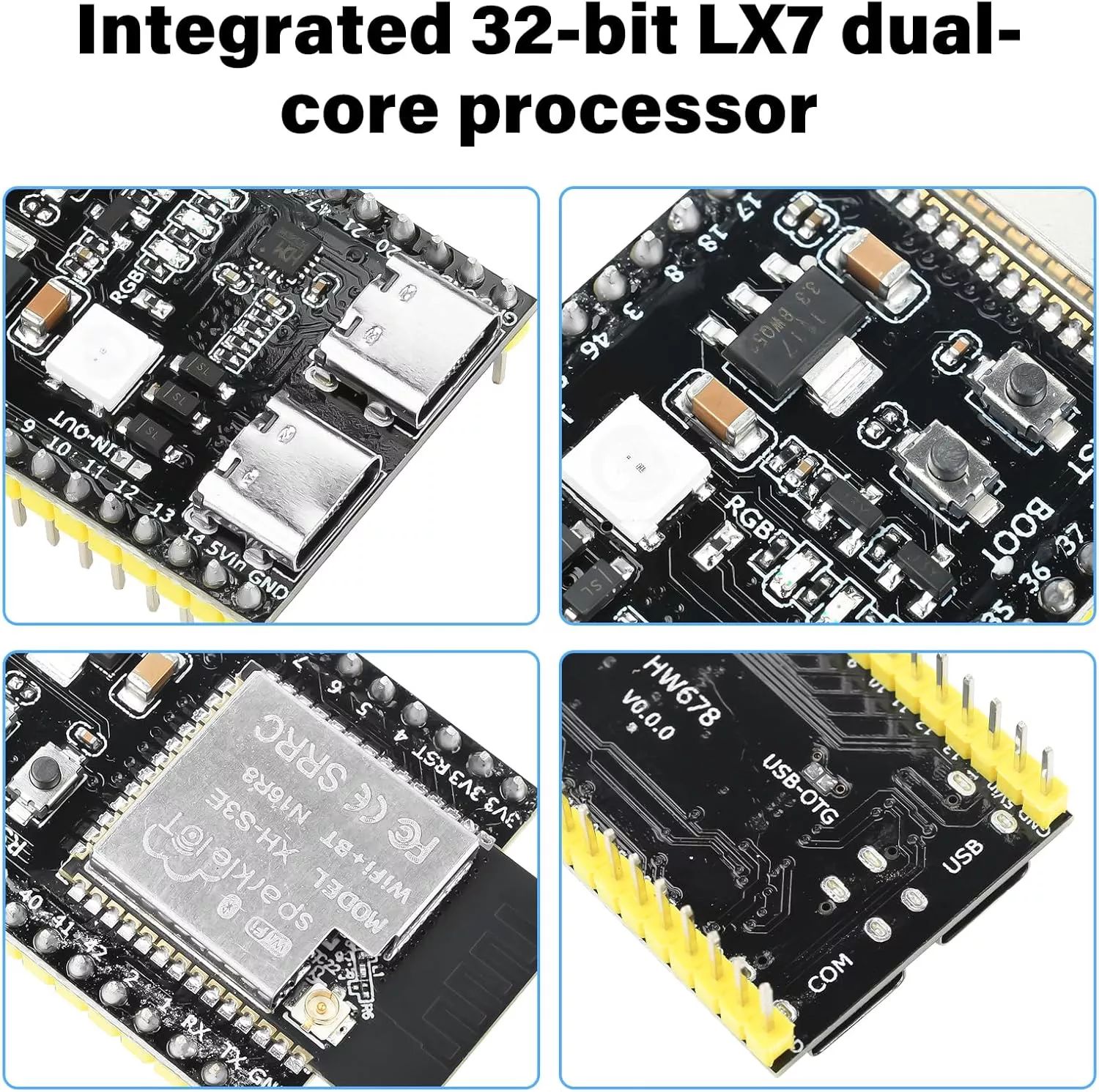

قلب این برد تراشه ESP32-S3 است. این تراشه دارای پردازنده دو هسته‌ای 32 بیتی Xtensa LX7 است که می‌تواند با فرکانس تا 240MHz کار کند.

توان پردازشی ESP32-S3 در کنار مجموعه متنوعی از تجهیزات جانبی داخلی باعث شده است بتوان از آن برای پروژه‌هایی بسیار فراتر از یک اتصال ساده Wi-Fi استفاده کرد.

این تراشه برای پردازش سیگنال و برخی عملیات مورد استفاده در شبکه‌های عصبی نیز بهینه شده است و به همین دلیل در پروژه‌های AIoT، تشخیص الگو، پردازش اطلاعات سنسورها و پردازش تصویر کاربرد زیادی دارد.

16MB Flash و 8MB PSRAM؛ مزیت اصلی نسخه N16R8

عبارت N16R8 یکی از مهم‌ترین مشخصات این مدل است. نسخه مورد استفاده در این برد دارای 16MB Flash و 8MB PSRAM است.

حافظه Flash برای نگهداری Firmware، برنامه، فایل‌های موردنیاز سیستم، رابط‌های وب، اطلاعات ثابت و سایر داده‌های دائمی مورد استفاده قرار می‌گیرد.

در مقابل، PSRAM نقش حافظه کاری اضافه را دارد و در پروژه‌هایی که به بافرهای بزرگ یا حافظه RAM بیشتری نیاز دارند اهمیت زیادی پیدا می‌کند.

وجود 8MB PSRAM خصوصاً در پروژه‌هایی مانند پردازش تصویر، دوربین، رابط‌های گرافیکی، نگهداری بافر شبکه، پردازش داده و برنامه‌های پیچیده‌تر مزیت قابل‌توجهی است.

اگر بین نسخه‌هایی مانند N8R2 و N16R8 مردد هستید، نسخه N16R8 فضای بیشتری برای توسعه نرم‌افزار و پروژه‌های حافظه‌محور در اختیار شما قرار می‌دهد.

ارتباط Wi-Fi 2.4GHz و Bluetooth 5 LE

ESP32-S3 دارای Wi-Fi داخلی با استانداردهای IEEE 802.11 b/g/n در باند 2.4GHz است و می‌تواند برای اتصال مستقیم به روتر، شبکه محلی یا اینترنت مورد استفاده قرار گیرد.

این تراشه از حالت‌های رایج Wi-Fi مانند Station و SoftAP پشتیبانی می‌کند؛ بنابراین برد می‌تواند هم به یک شبکه موجود متصل شود و هم در پروژه‌های مختلف به‌عنوان Access Point فعالیت کند.

در کنار Wi-Fi، پشتیبانی از Bluetooth 5 Low Energy یا BLE امکان ارتباط کم‌مصرف با تلفن همراه، سنسورها، تجهیزات پوشیدنی و دیگر دستگاه‌های BLE را فراهم می‌کند.

توجه: Wi-Fi این تراشه در باند 2.4GHz فعالیت می‌کند و ESP32-S3 از Wi-Fi دو بانده 2.4/5GHz پشتیبانی نمی‌کند.

مناسب برای هوش مصنوعی لبه‌ای و پروژه‌های AIoT

یکی از تفاوت‌های مهم ESP32-S3 با بسیاری از میکروکنترلرهای ساده‌تر، تمرکز آن بر کاربردهای Artificial Intelligence of Things یا AIoT است.

معماری پردازنده و امکانات ESP32-S3 برای برخی عملیات پردازش سیگنال و شبکه‌های عصبی بهینه شده است. ترکیب این قابلیت با 8MB PSRAM در نسخه N16R8 باعث می‌شود بتوان پروژه‌هایی با حجم داده بیشتر را روی خود دستگاه اجرا کرد.

برای مثال، این برد می‌تواند در پروژه‌های پردازش اطلاعات سنسورها، تشخیص الگو، کنترل هوشمند، رابط‌های کاربری پیشرفته و سیستم‌های پردازش تصویر مورد استفاده قرار گیرد.

در چنین معماری‌هایی بخشی از پردازش می‌تواند مستقیماً روی دستگاه انجام شود و لازم نیست تمام داده‌های خام برای پردازش به سرور ارسال شوند.

GPIO و رابط‌های ارتباطی متنوع

ESP32-S3 در سطح تراشه تعداد زیادی GPIO قابل برنامه‌ریزی و مجموعه کاملی از تجهیزات جانبی سخت‌افزاری را ارائه می‌دهد.

از مهم‌ترین رابط‌های قابل استفاده می‌توان به موارد زیر اشاره کرد:

• UART برای ارتباط سریال
• SPI برای نمایشگرها، حافظه‌ها و تجهیزات پرسرعت
• I2C برای سنسورها و ماژول‌های جانبی
• I2S برای کاربردهای صوتی و داده‌های دیجیتال
• PWM برای کنترل موتور، LED و تجهیزات مشابه
• ADC برای خواندن سیگنال‌های آنالوگ
• USB برای ارتباط مستقیم با تجهیزات USB
• TWAI برای شبکه‌های مبتنی بر Classical CAN با استفاده از ترنسیور خارجی

وجود GPIO Matrix در ESP32-S3 نیز انعطاف بالایی در اختصاص بسیاری از عملکردهای جانبی به پایه‌های مختلف فراهم می‌کند.

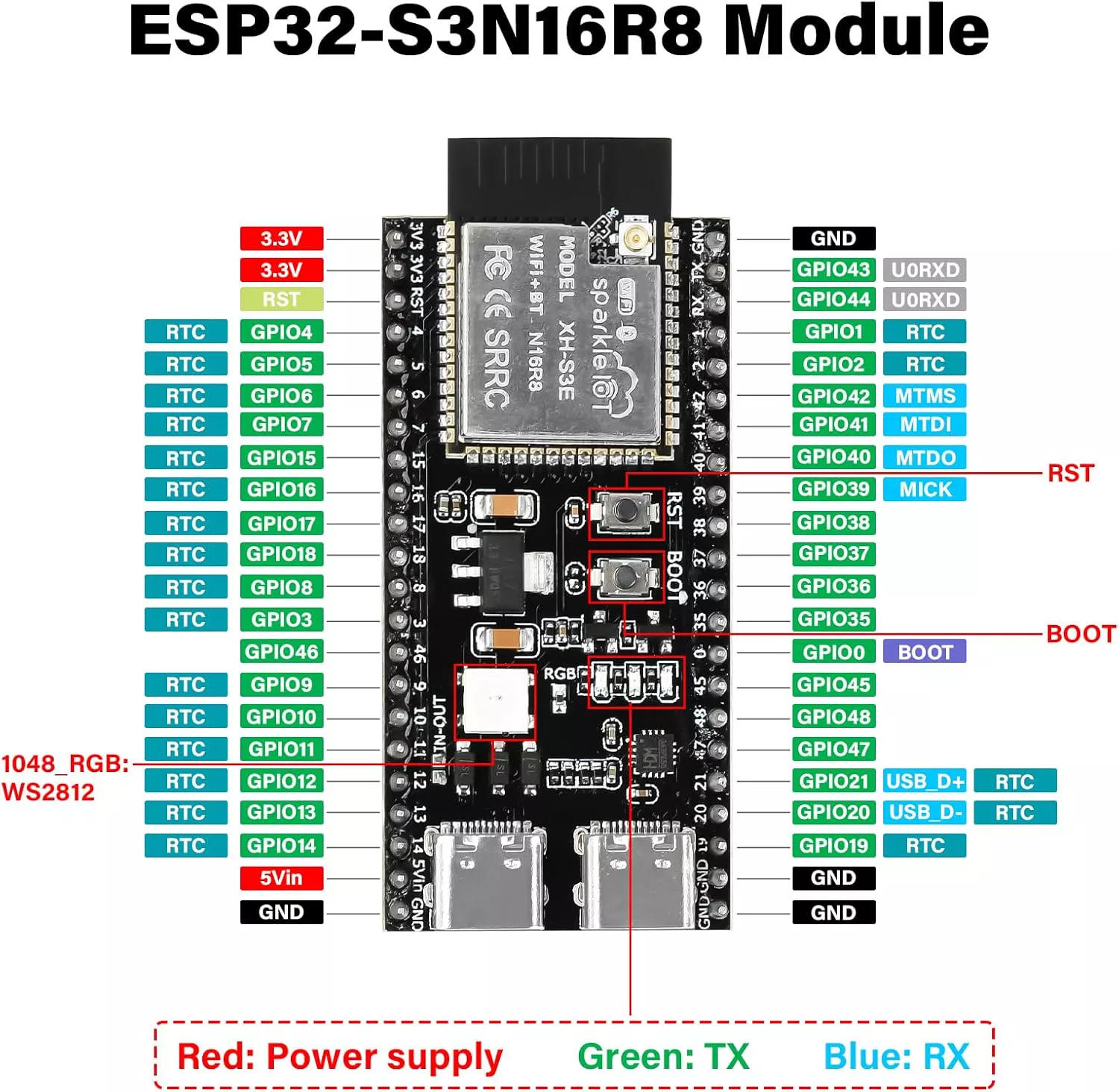

تعداد پایه‌های قابل دسترسی فیزیکی روی برد ممکن است با تعداد کل GPIOهای موجود در خود تراشه یکسان نباشد؛ بنابراین هنگام طراحی نهایی، پین‌اوت همین نسخه از برد را بررسی کنید.

اتصال دوربین و کاربردهای پردازش تصویر

ESP32-S3 دارای کنترلر LCD و Camera است و می‌تواند در طراحی سیستم‌های تصویری و رابط‌های گرافیکی مورد استفاده قرار گیرد.

در پروژه‌هایی که از سنسورهای دوربین سازگار استفاده می‌شود، وجود 8MB PSRAM اهمیت زیادی دارد؛ زیرا فریم‌های تصویر و بافرهای پردازشی می‌توانند فضای قابل‌توجهی از حافظه را اشغال کنند.

به همین دلیل نسخه N16R8 برای ساخت دوربین‌های هوشمند، سیستم‌های بینایی ماشین سبک، نمایشگرهای گرافیکی و پروژه‌های پردازش تصویر انتخاب مناسبی محسوب می‌شود.

البته این برد دوربین داخلی ندارد و سنسور یا ماژول دوربین باید به‌صورت جداگانه تهیه و مطابق پین‌اوت پروژه متصل شود.

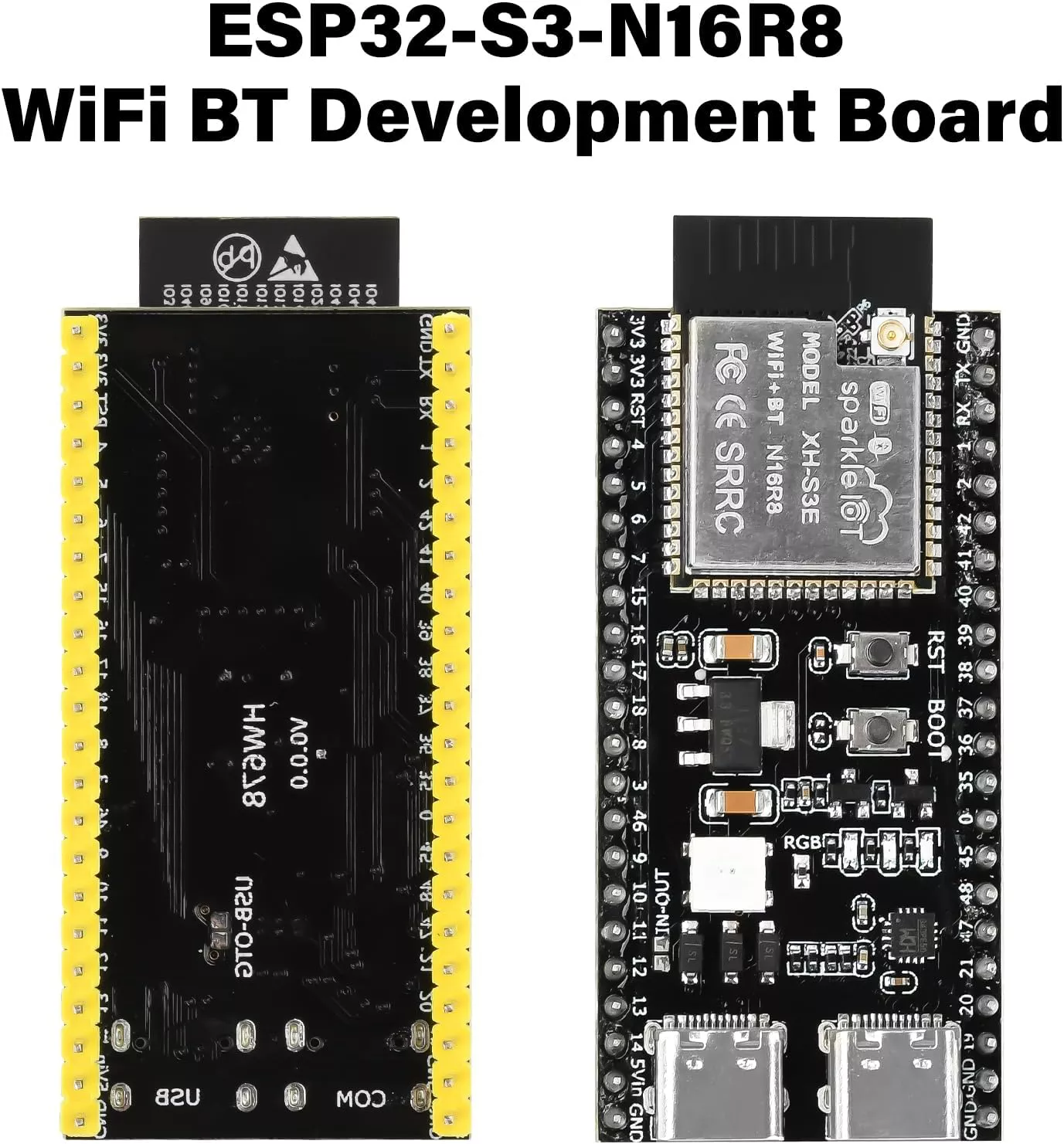

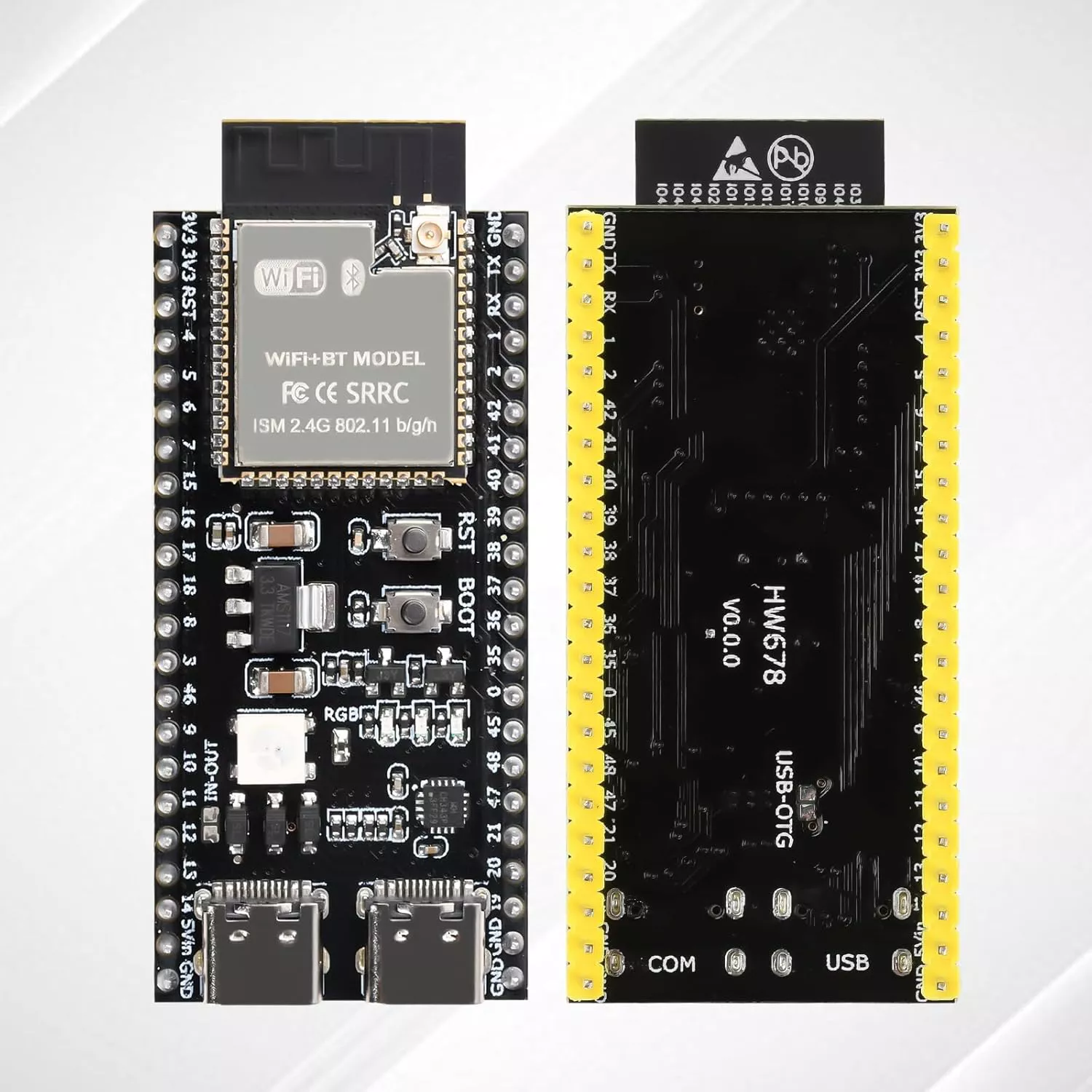

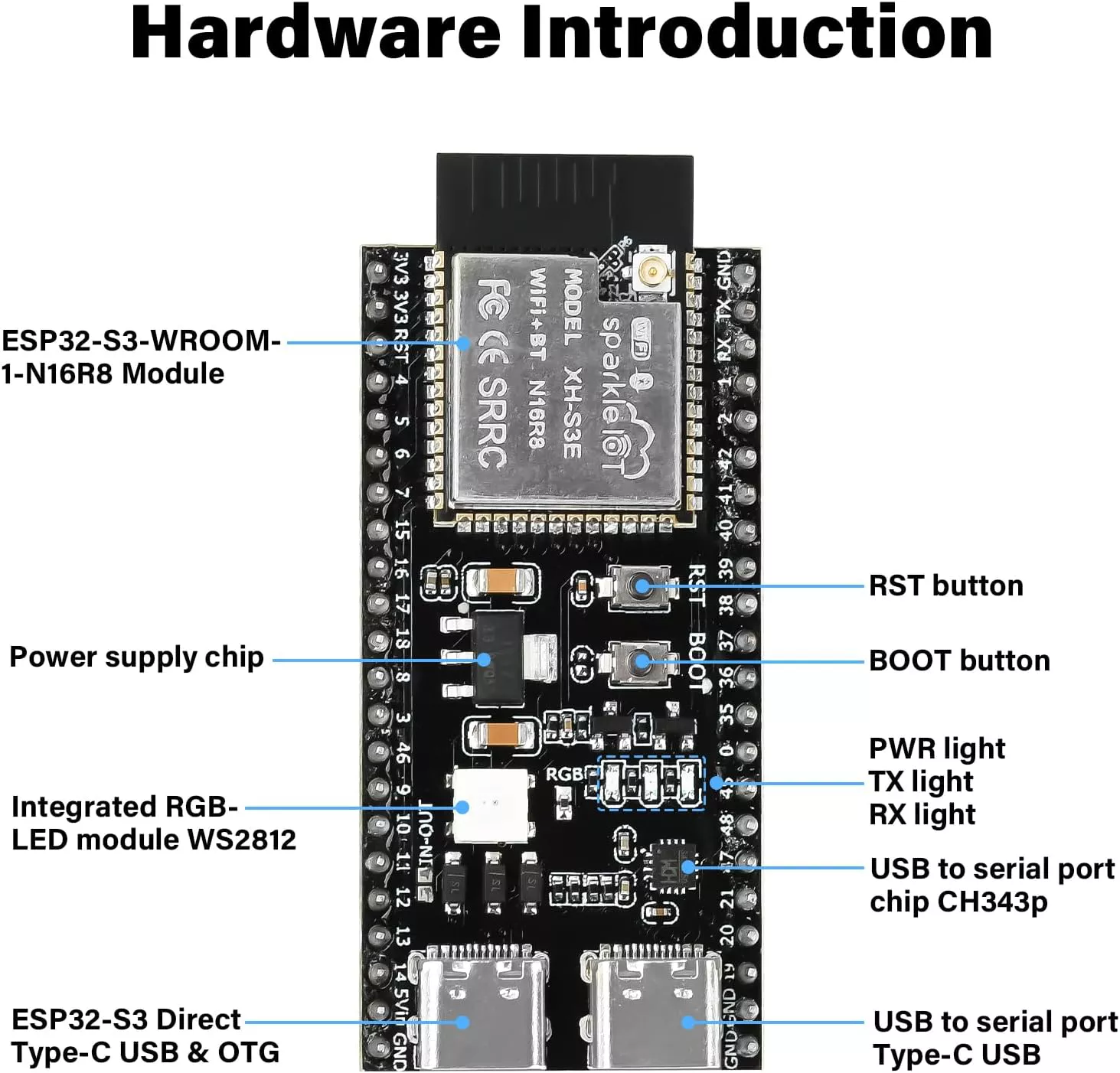

دو USB Type-C و پروگرام آسان‌تر

در نمونه برد توسعه این محصول، دو کانکتور USB Type-C برای مسیرهای ارتباطی متفاوت در نظر گرفته شده است.

ESP32-S3 در سطح تراشه دارای USB OTG Full-Speed و همچنین USB Serial/JTAG است؛ بنابراین می‌توان در طراحی بردهای توسعه، USB مستقیم تراشه را برای پروگرام، Debug یا کاربردهای USB مورد استفاده قرار داد.

در کنار آن، برد توسعه می‌تواند دارای مسیر مجزای USB-to-UART باشد که پروگرام و استفاده از Serial Monitor را برای کاربر ساده‌تر می‌کند.

این موضوع را نباید با خود ماژول ESP32-S3-WROOM-1 اشتباه گرفت؛ کانکتورهای Type-C بخشی از PCB برد توسعه هستند، نه ماژول فلزی WROOM.

قابلیت‌های امنیتی ESP32-S3

در محصولات متصل به اینترنت، امنیت Firmware و اطلاعات اهمیت زیادی دارد. ESP32-S3 مجموعه‌ای از قابلیت‌های امنیتی سخت‌افزاری را برای طراحی سیستم‌های امن‌تر ارائه می‌دهد.

از جمله این امکانات می‌توان به موارد زیر اشاره کرد:

• Secure Boot
• Flash Encryption
• تولید اعداد تصادفی سخت‌افزاری
• HMAC
• Digital Signature
• شتاب‌دهنده‌های سخت‌افزاری رمزنگاری

این امکانات به‌خصوص زمانی اهمیت پیدا می‌کنند که ESP32-S3 در یک محصول تجاری، سیستم کنترل از راه دور یا دستگاه متصل به اینترنت مورد استفاده قرار گیرد.

مدیریت توان و پروژه‌های باتری‌خور

ESP32-S3 دارای حالت‌های مختلف مدیریت مصرف انرژی است و از حالت‌های Sleep و پردازنده‌های کم‌مصرف ULP بهره می‌برد.

این قابلیت به توسعه‌دهنده اجازه می‌دهد در پروژه‌هایی مانند سنسورهای بی‌سیم، دیتالاگرها و تجهیزات باتری‌خور، بخش‌های غیرضروری سیستم را در زمان بیکاری غیرفعال کند.

البته مصرف واقعی یک پروژه به عواملی مانند مدت فعال بودن Wi-Fi، توان ارسال رادیویی، تجهیزات جانبی متصل، فرکانس پردازنده و نحوه طراحی نرم‌افزار وابسته است.

کاربردهای برد ESP32-S3-WROOM-1 N16R8

• پروژه‌های اینترنت اشیا و IoT
• اتوماسیون و خانه هوشمند
• پروژه‌های AIoT و هوش مصنوعی لبه‌ای
• پردازش تصویر و اتصال دوربین
• رباتیک و کنترلرهای بی‌سیم
• سیستم‌های مانیتورینگ محیطی
• دیتالاگرهای متصل به شبکه
• تجهیزات Bluetooth Low Energy
• سیستم‌های کنترل از راه دور
• رابط‌های کاربری و نمایشگرهای گرافیکی
• پروژه‌های آموزشی و دانشگاهی پیشرفته
• ساخت نمونه اولیه محصولات الکترونیکی
• محصولات تجاری و صنعتی مبتنی بر ESP32-S3

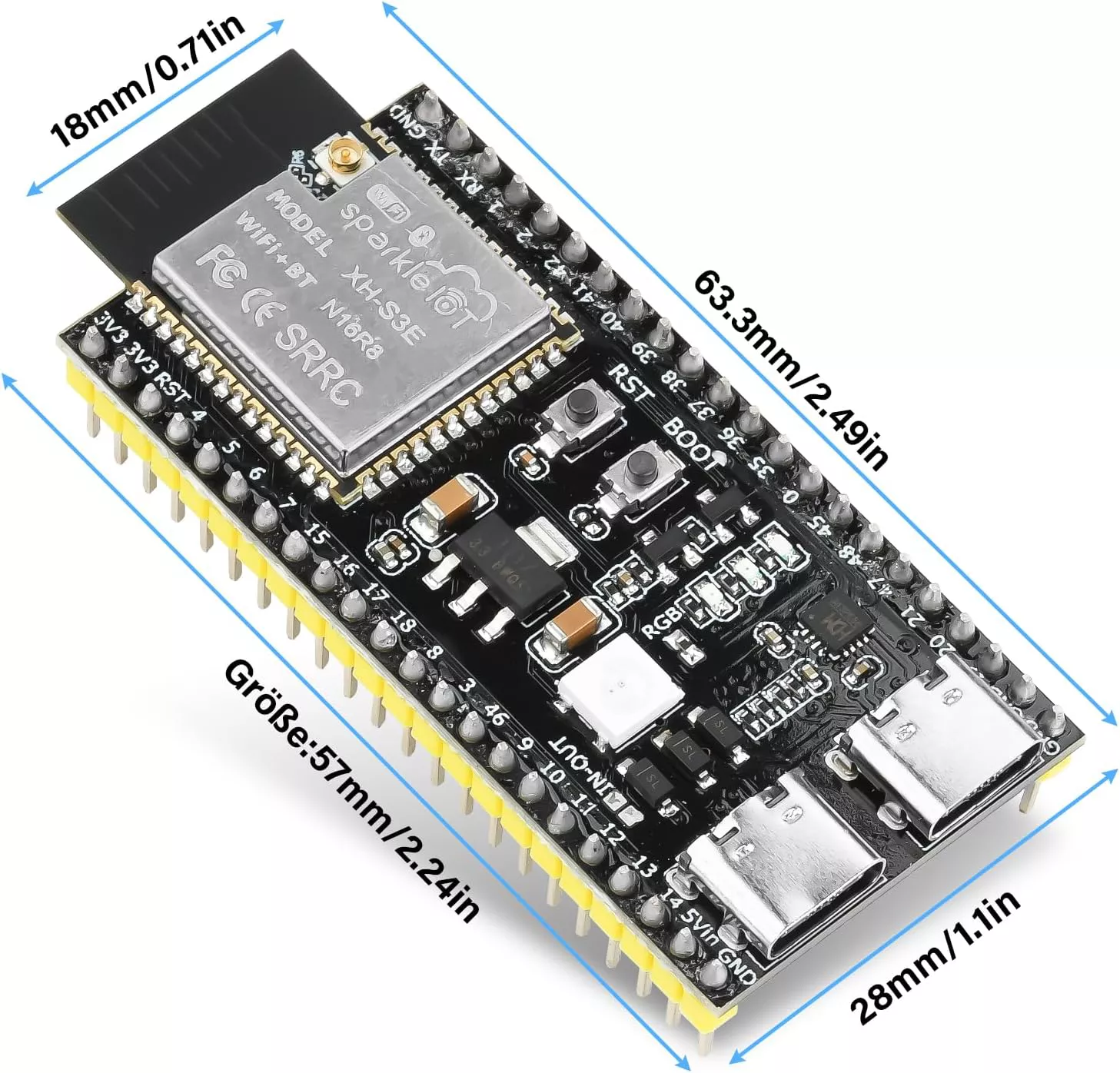

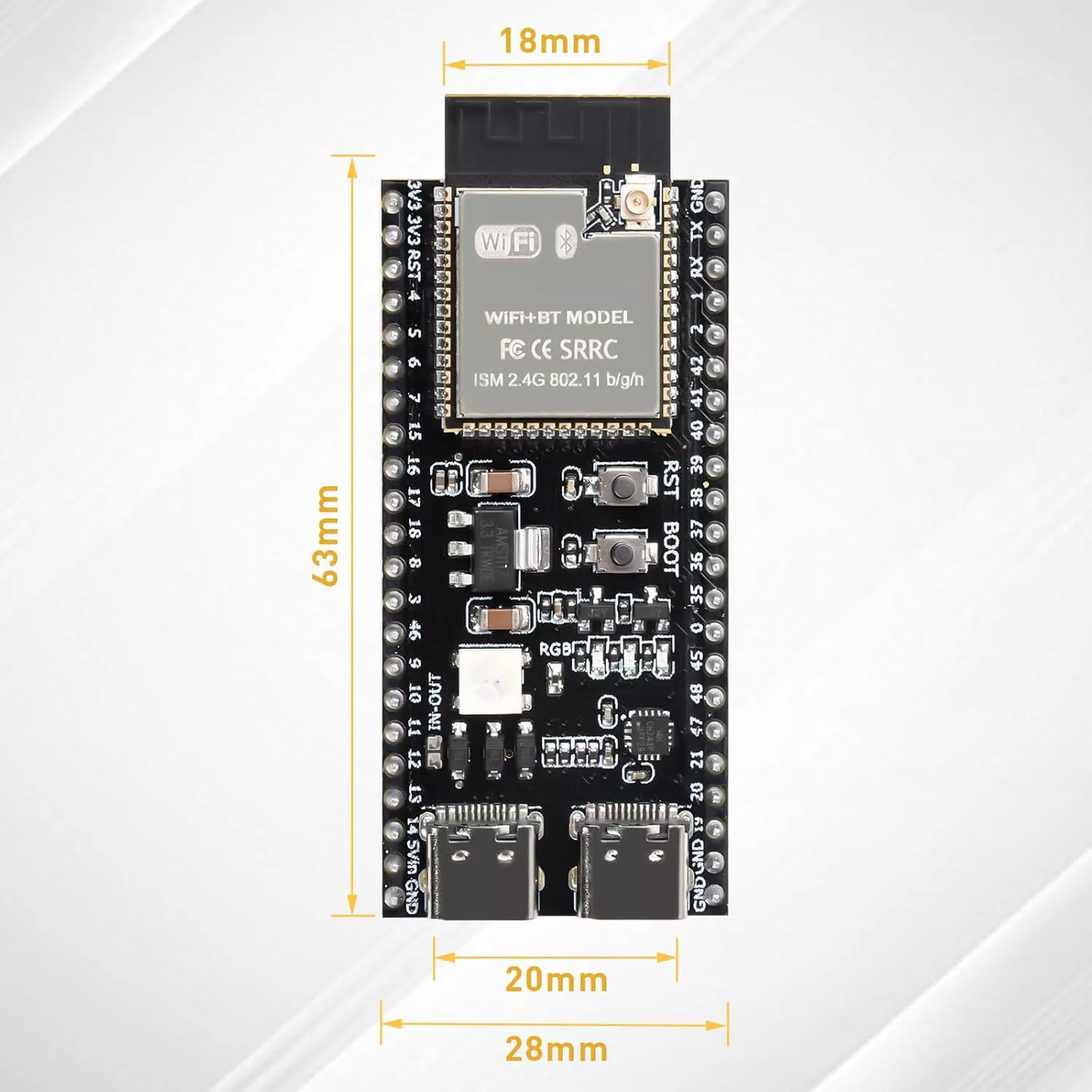

مشخصات فنی برد ESP32-S3-WROOM-1 N16R8

نکات مهم قبل از استفاده از ESP32-S3

• پایه‌های GPIO با منطق 3.3V کار می‌کنند؛ برای اتصال تجهیزات 5V، سطح ولتاژ ورودی و خروجی را بررسی کنید و در صورت نیاز از Level Shifter استفاده کنید.
• برای عملکرد پایدار Wi-Fi و پردازش‌های سنگین، از تغذیه مناسب و کابل USB باکیفیت استفاده کنید.

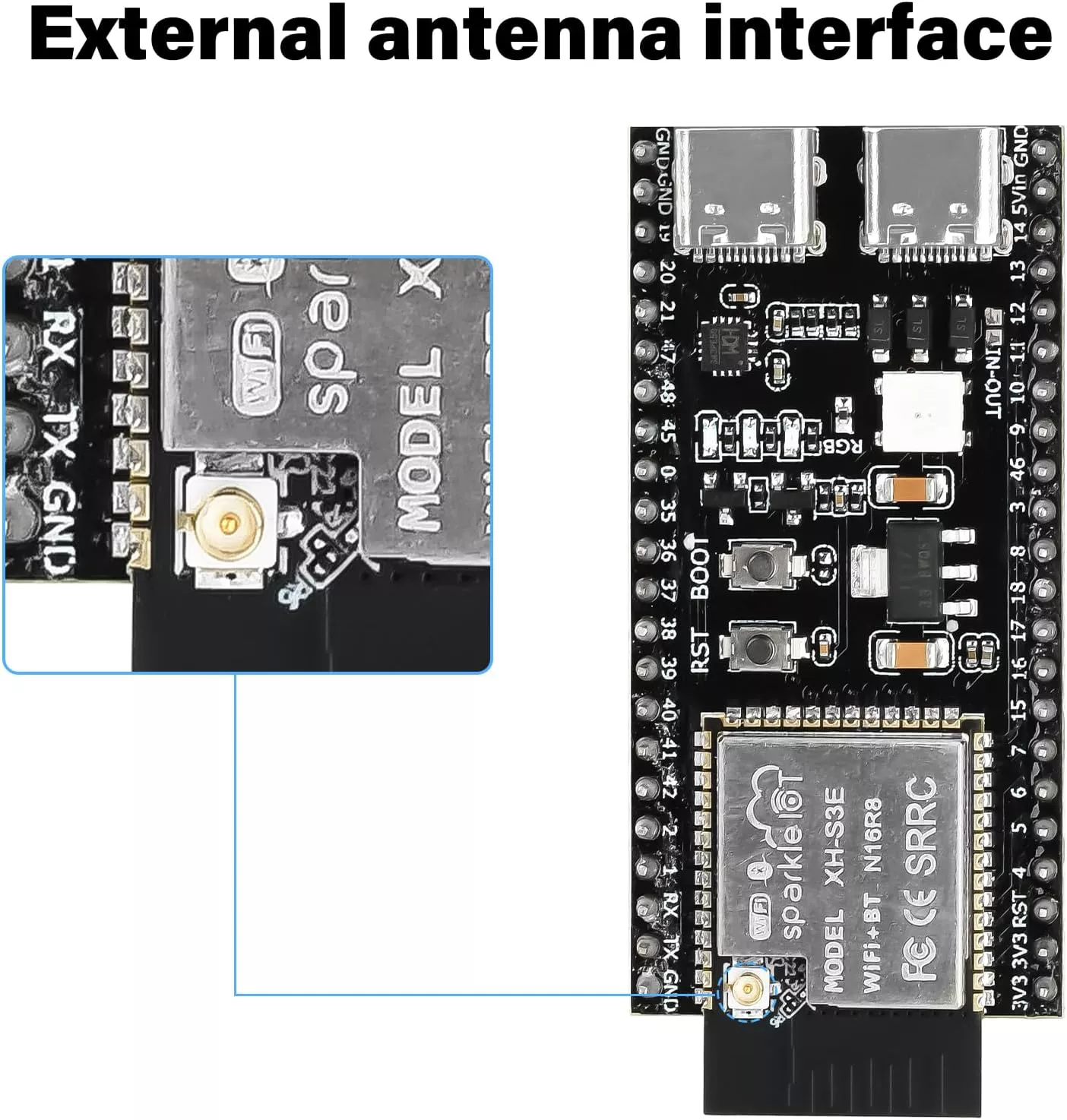

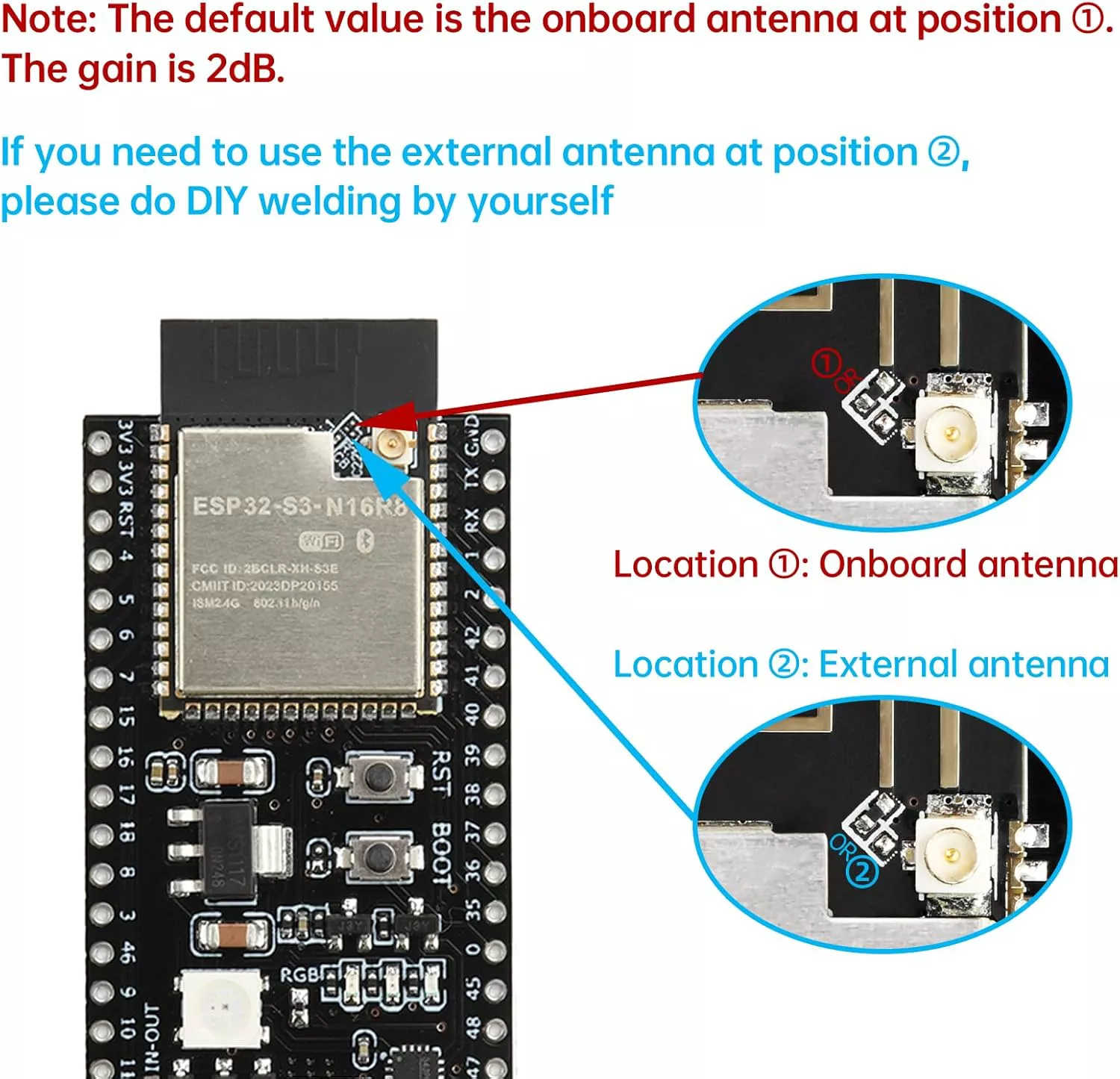

• قسمت آنتن PCB ماژول را تا حد امکان از فلز، سیم‌های پرجریان، باتری، نمایشگر و سطوح مسی بزرگ دور نگه دارید.
• همه GPIOهای تراشه الزاماً روی هر برد توسعه در دسترس نیستند؛ پیش از طراحی PCB یا اتصال تجهیزات، Pinout همین برد را بررسی کنید.
• برای استفاده از TWAI/CAN باید ترنسیور CAN مناسب به برد اضافه شود؛ اتصال مستقیم GPIO به خطوط CANH و CANL صحیح نیست.
• در پروژه‌های دوربین و پردازش تصویر، تنظیم صحیح PSRAM در محیط برنامه‌نویسی اهمیت زیادی دارد.
• هنگام استفاده از دو درگاه USB، عملکرد هر کانکتور را مطابق علائم روی PCB بررسی کنید؛ یکی ممکن است به USB مستقیم ESP32-S3 و دیگری به مسیر USB-to-UART متصل باشد.

ESP32-S3-WROOM-1 N16R8 برای چه کسی مناسب است؟

اگر صرفاً قصد روشن و خاموش کردن چند خروجی یا خواندن یک سنسور ساده را دارید، مدل‌های ارزان‌تر ESP32 نیز ممکن است نیاز شما را برطرف کنند.

اما زمانی که پروژه به حافظه بیشتر، پردازش پیچیده‌تر، رابط USB، تعداد بالای تجهیزات جانبی، پردازش تصویر، رابط گرافیکی یا توسعه AIoT نیاز دارد، نسخه N16R8 مزیت خود را نشان می‌دهد.

وجود 16MB Flash و 8MB PSRAM فضای مناسبی برای رشد پروژه ایجاد می‌کند و باعث می‌شود توسعه‌دهنده در مراحل بعدی کمتر با محدودیت حافظه روبه‌رو شود.

پرسش‌های متداول درباره ESP32-S3-WROOM-1 N16R8

جمع‌بندی

برد توسعه ESP32-S3-WROOM-1 N16R8 گزینه‌ای قدرتمند برای کاربرانی است که علاوه بر Wi-Fi و Bluetooth LE، به پردازنده قوی‌تر، حافظه زیاد و رابط‌های جانبی پیشرفته نیاز دارند.

پردازنده دو هسته‌ای Xtensa LX7 تا 240MHz، 16MB Flash، 8MB PSRAM، Wi-Fi 2.4GHz، Bluetooth 5 LE، USB، ADC، رابط‌های ارتباطی متعدد و قابلیت‌های مناسب برای AIoT باعث شده‌اند این برد برای طیف وسیعی از پروژه‌های حرفه‌ای و نمونه‌سازی محصولات هوشمند مناسب باشد.

اگر پروژه شما در آینده قرار است توسعه پیدا کند یا به پردازش تصویر، رابط گرافیکی، ارتباط شبکه و بافرهای حافظه بزرگ نیاز دارد، نسخه N16R8 نسبت به مدل‌های کم‌حافظه فضای توسعه بیشتری در اختیار شما قرار می‌دهد.
