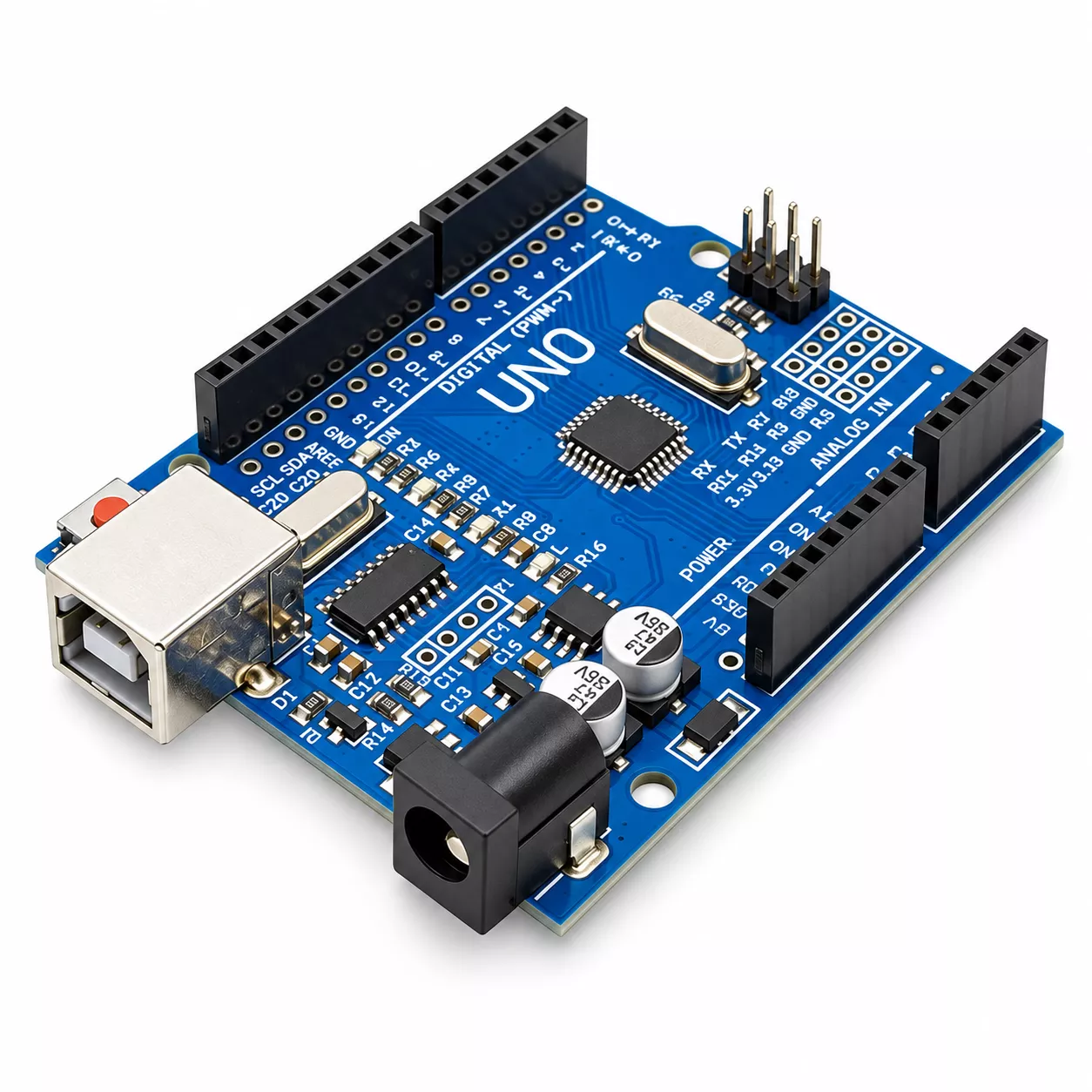

برد آردوینو Arduino UNO CH340 مدل UNO R3 | اقتصادی، کاربردی و مناسب آموزش و پروژه
برد آردوینو Arduino UNO CH340 یک برد توسعه مبتنی بر میکروکنترلر ATmega328P است که برای یادگیری برنامهنویسی میکروکنترلر، ساخت پروژههای الکترونیکی، رباتیک، کنترل تجهیزات و نمونه‌سازی سریع طراحی شده است. این مدل از نظر ساختار اصلی، پین‌ها و امکانات میکروکنترلر شباهت زیادی به Arduino UNO R3 دارد؛ با این تفاوت که برای ارتباط USB با کامپیوتر از تراشه CH340 استفاده میکند. استفاده از این تراشه باعث شده قیمت برد اقتصادی‌تر باشد و در عین حال امکان پروگرام مستقیم از طریق USB حفظ شود. وجود
14 پایه دیجیتال، 6 خروجی PWM، 6 ورودی آنالوگ و رابط‌های UART، SPI و I2C باعث میشود این برد با طیف بسیار گسترده‌ای از سنسورها، ماژول‌ها، نمایشگرها، رله‌ها و تجهیزات جانبی قابل استفاده باشد.
اگر برای آموزش، دانشگاه، کارگاه، پروژههای DIY یا تست سریع یک ایده الکترونیکی به دنبال یک برد ساده، اقتصادی و سازگار با اکوسیستم Arduino هستید، Arduino UNO CH340 انتخاب بسیار مناسبی است.
💡 نکته مهم درباره نسخه CH340: برای شناسایی این برد در برخی نسخه‌های ویندوز یا سیستم‌عامل‌ها ممکن است لازم باشد درایور CH340 را یک بار نصب کنید. پس از شناسایی پورت COM، پروگرام برد از داخل Arduino IDE مانند UNO معمولی انجام میشود.
📌 دسترسی سریع به بخش‌ها
⚡ برد آردوینو Arduino UNO CH340 در یک نگاه
میکروکنترلر اصلی
مبدل USB به سریال
فرکانس پردازنده
I/O دیجیتال
خروجی PWM
ورودی A0 تا A5
حافظه Flash
ولتاژ کاری
چرا برد آردوینو Arduino UNO CH340؟
مهم‌ترین مزیت این نسخه، ارائه امکانات اصلی پلتفرم UNO با قیمت اقتصادی‌تر است. به همین دلیل بردهای UNO دارای CH340 در آموزشگاه‌ها، دانشگاه‌ها، پروژههای دانشجویی و کارگاه‌های الکترونیک بسیار پرطرفدار هستند.
مناسب برای دانشجویان، دوره‌های آموزشی، خرید چندتایی و پروژه‌هایی که هزینه برد اهمیت دارد.
پردازنده اصلی همان خانواده‌ای است که در UNO R3 استاندارد استفاده میشود.
برای استفاده معمول نیازی به پروگرامر مجزا نیست و برنامه از طریق USB روی برد آپلود میشود.
اسکچ‌ها، کتابخانه‌ها و پروژههای رایج Arduino UNO روی این برد قابل استفاده هستند.
قبل از طراحی PCB نهایی می‌توانید سخت‌افزار و نرم‌افزار پروژه را آزمایش کنید.
امکان استفاده از هزاران آموزش، کتابخانه، ماژول و Arduino Shield.
🔧 مشخصات فنی برد آردوینو Arduino UNO CH340
🎯 کاربردهای برد آردوینو Arduino UNO CH340
ساختار استاندارد UNO و دسترسی آسان به ورودی‌ها و خروجی‌ها باعث شده این برد برای طیف گسترده‌ای از پروژههای آموزشی و نمونه‌سازی مناسب باشد.
یادگیری Arduino، الکترونیک دیجیتال و برنامهنویسی میکروکنترلر
ربات مسیریاب، کنترل موتور، سروو و سنسورهای مختلف
کنترل روشنایی، رله، سنسورها و تجهیزات خانگی
آزمایش ایده قبل از طراحی برد اختصاصی و PCB نهایی
کاربردهای واقعی
- ساخت ربات‌های آموزشی و کنترلی
- کنترل موتور DC با درایور مناسب
- کنترل سروو موتور و استپ موتور
- خواندن سنسورهای دما و رطوبت
- اندازه‌گیری نور، فاصله، فشار و سایر پارامترها
- ساخت سیستم آبیاری هوشمند
- راه‌اندازی LCD و OLED
- کنترل تجهیزات با ماژول رله
- ساخت سیستم‌های هشدار
- پروژههای دانشجویی و آزمایشگاهی
- ساخت نمونه اولیه تجهیزات الکترونیکی
- اتصال ماژولهای ارتباطی برای پروژههای IoT
💡 پروژههای پیشنهادی با برد آردوینو Arduino UNO CH340
سنسور رطوبت خاک + رله + پمپ آب
سنسور مادون قرمز + درایور موتور
سنسور دما + نمایشگر + رله
Keypad + نمایشگر + سروو یا رله
سنسور نور + LED یا رله
نمایش دما، رطوبت و سایر داده‌ها روی LCD یا OLED

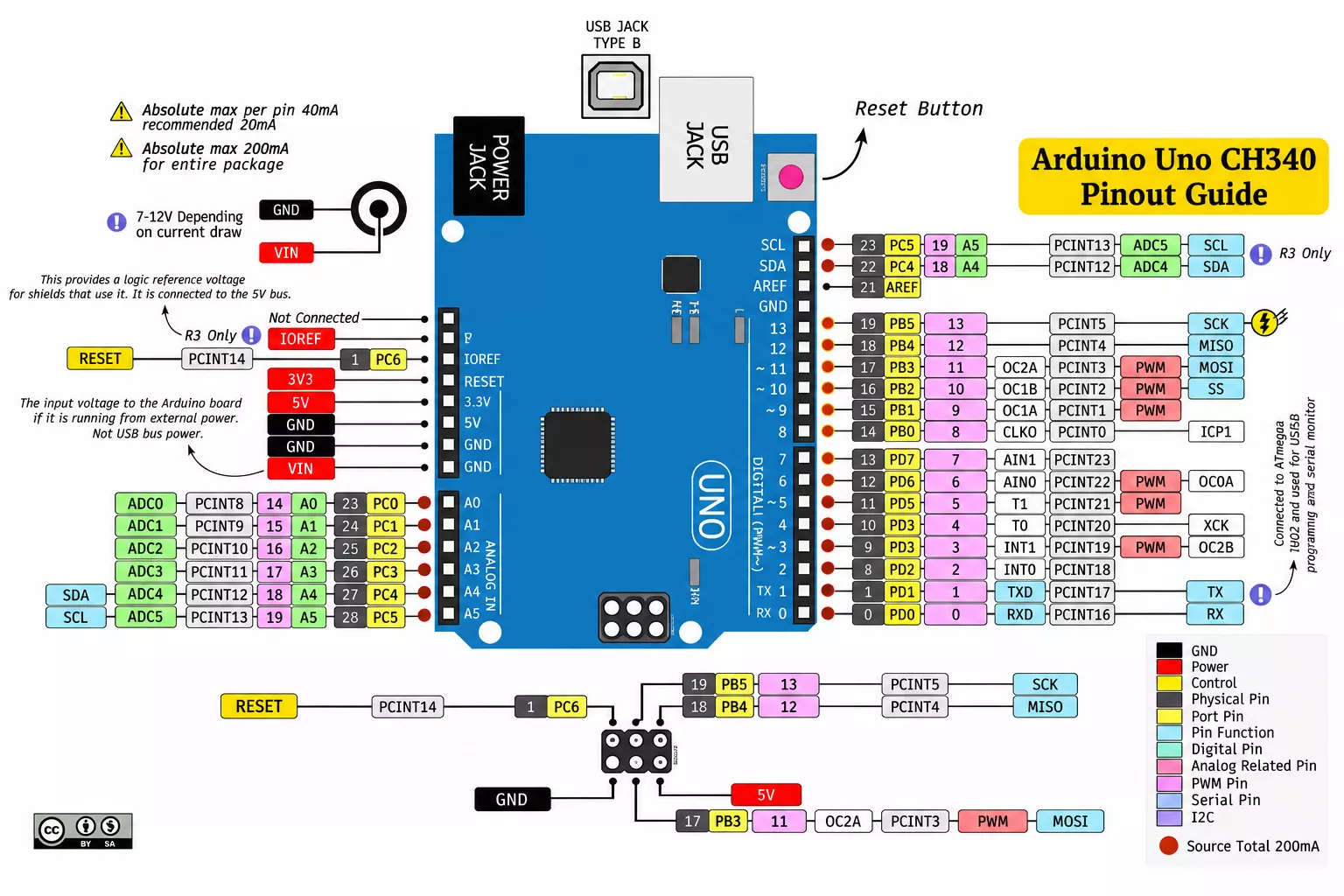

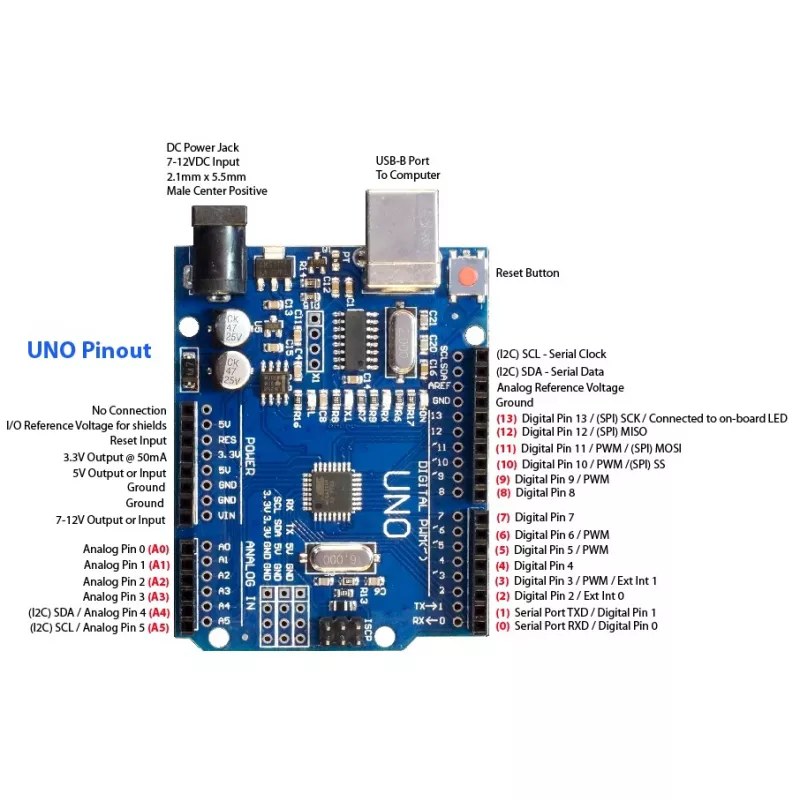

📍 پین‌اوت برد Arduino UNO CH340
برد Arduino UNO CH340 از فرم و چینش استاندارد خانواده UNO استفاده میکند. به همین دلیل اتصال بسیاری از ماژول‌ها و شیلدهای طراحی‌شده برای Arduino UNO به سادگی امکان‌پذیر است.
در مجموع 14 پایه دیجیتال برای ورودی و خروجی در اختیار کاربر قرار دارد.
پایه‌های D3، D5، D6، D9، D10 و D11 قابلیت تولید PWM دارند.
6 ورودی آنالوگ برای خواندن خروجی سنسورها و سیگنال‌های آنالوگ در دسترس است.
D0 = RX و D1 = TX
A4 = SDA و A5 = SCL
D10 = SS، D11 = MOSI، D12 = MISO و D13 = SCK
VIN، 5V، 3.3V، GND و IOREF
برای تعریف ولتاژ مرجع خارجی ADC در کاربردهای خاص قابل استفاده است.
پایه‌های میکروکنترلر برای راه‌اندازی مستقیم موتور، رله پرمصرف و بارهای جریان بالا طراحی نشده‌اند. برای این تجهیزات از درایور، ترانزیستور یا ماژول واسط مناسب استفاده کنید.
📡 ارتباط با سنسورها و ماژول‌ها
UART
پایه‌های D0 و D1 به ترتیب برای RX و TX سریال سخت‌افزاری استفاده می‌شوند. این رابط در اتصال تجهیزات سریال مانند برخی GPSها و ماژولهای ارتباطی کاربرد دارد.
I2C
دو خط SDA و SCL امکان ارتباط با سنسورها و ماژول‌هایی مانند RTC، MPU6050، BMP280 و نمایشگرهای I2C را فراهم می‌کنند.
SPI
برای تجهیزاتی مانند کارت حافظه SD، RFID، NRF24L01 و برخی نمایشگرها میتوان از رابط SPI استفاده کرد.
💾 حافظه‌های برد آردوینو Arduino UNO CH340
محل ذخیره برنامه و کد نوشته‌شده توسط کاربر.
برای متغیرها و اطلاعات موقت هنگام اجرای برنامه.
برای نگهداری تنظیمات و اطلاعاتی که پس از قطع برق باید باقی بمانند.
🔌 تراشه CH340 چیست؟
کامپیوتر برای ارسال برنامه به ATmega328P نیاز به یک رابط USB به Serial دارد. در این نسخه از UNO، این وظیفه توسط تراشه CH340 انجام میشود. CH340 یک تراشه USB-to-Serial پرکاربرد است که در بسیاری از بردهای توسعه اقتصادی استفاده میشود.
استفاده از این تراشه باعث کاهش قیمت تمام‌شده برد شده است، بدون اینکه قابلیت‌های اصلی ATmega328P تغییر کند.
خیر. اجرای برنامه اصلی توسط ATmega328P انجام میشود. CH340 وظیفه ارتباط USB با کامپیوتر را بر عهده دارد.
در بعضی سیستم‌ها CH340 به صورت خودکار شناسایی میشود؛ در برخی سیستم‌ها ممکن است نصب درایور لازم باشد.
⚡ روش‌های تغذیه برد Arduino UNO CH340
مناسب پروگرام و تغذیه پروژههای سبک هنگام اتصال به کامپیوتر.
برای اتصال آداپتور و منبع خارجی. محدوده پیشنهادی ورودی معمولاً 7 تا 12 ولت است.
امکان اعمال تغذیه خارجی به بخش رگولاتور برد را فراهم میکند.
🚀 راه‌اندازی برد آردوینو Arduino UNO CH340 مرحله به مرحله
نرم‌افزار Arduino IDE را از وب‌سایت رسمی Arduino دانلود و نصب کنید.
اگر برد پس از اتصال توسط کامپیوتر شناسایی نشد، درایور مربوط به CH340 را نصب کنید.
برد را توسط کابل USB Type-B دارای قابلیت انتقال دیتا به کامپیوتر متصل کنید.
در Arduino IDE از قسمت انتخاب Board، مدل Arduino UNO را انتخاب کنید.
پورت COM ایجادشده برای CH340 را از بخش Port انتخاب کنید.
از مسیر
File → Examples → 01.Basics → Blink
برنامه Blink را باز کرده و Upload کنید. چشمک‌زدن LED داخلی نشان‌دهنده راه‌اندازی صحیح برد است.
🛠️ اگر Arduino IDE برد را شناسایی نکرد چه کنیم؟
عدم نمایش COM Port معمولاً می‌تواند به نصب نبودن یا مشکل در درایور مربوط باشد.
برخی کابل‌ها فقط برای شارژ ساخته شده‌اند و سیم‌های Data ندارند.
برد را مستقیماً به یک پورت دیگر کامپیوتر متصل کنید.
تجهیزات متصل به RX و TX ممکن است در برخی شرایط با Upload برنامه تداخل ایجاد کنند.
⚖️ تفاوت Arduino UNO CH340 با UNO R3 دارای ATmega16U2
تفاوت اصلی این دو مدل در بخش ارتباط USB است. پردازش برنامه کاربر در هر دو مدل مبتنی بر ATmega328P توسط همان میکروکنترلر انجام میشود.
| ویژگی | UNO CH340 | UNO R3 16U2 |
|---|---|---|
| میکروکنترلر اصلی | ATmega328P | ATmega328P |
| USB to Serial | CH340 | ATmega16U2 |
| Arduino IDE | سازگار | سازگار |
| کتابخانه‌ها | مشابه UNO | مشابه UNO |
| پین‌اوت | استاندارد UNO | استاندارد UNO |
| درایور USB | ممکن است نیاز به نصب CH340 باشد | معمولاً شناسایی ساده‌تر |
| قیمت | اقتصادی‌تر | معمولاً بالاتر |
| پیشنهاد استفاده | آموزش، دانشگاه، DIY و خرید اقتصادی | آموزش و توسعه عمومی |
🌐 آیا برد آردوینو Arduino UNO CH340 برای IoT مناسب است؟
برد Arduino UNO CH340 به صورت داخلی دارای Wi-Fi یا Bluetooth نیست؛ اما میتوان با اضافه کردن ماژولهای ارتباطی مناسب، از آن در پروژههای اینترنت اشیا استفاده کرد. برای پروژه‌هایی که از ابتدا به Wi-Fi، Bluetooth، پردازنده سریع‌تر و حافظه بیشتر نیاز دارند،
بردهایی مانند ESP32 می‌توانند انتخاب مناسب‌تری باشند.
🛒 نکات مهم قبل از خرید برد آردوینو Arduino UNO CH340
🧩 برای شروع چه تجهیزاتی لازم دارید؟
❓ سؤالات متداول درباره برد آردوینو Arduino UNO CH340
آیا برد آردوینو Arduino UNO CH340 برای شروع یادگیری مناسب است؟
بله. برد آردوینو Arduino UNO CH340 از ATmega328P و ساختار استاندارد UNO استفاده میکند و گزینه‌ای مناسب برای یادگیری برنامهنویسی میکروکنترلر و الکترونیک است.
تفاوت برد آردوینو Arduino UNO CH340 با UNO R3 چیست؟
تفاوت مهم این نسخه در استفاده از CH340 برای ارتباط USB است. پردازش اصلی برنامه همچنان توسط ATmega328P انجام میشود.
آیا برای این برد باید درایور CH340 نصب کنم؟
بسته به سیستم‌عامل و نسخه آن ممکن است CH340 به صورت خودکار شناسایی شود یا نیاز به نصب درایور داشته باشد.
آیا برد Arduino UNO CH340 با Arduino IDE سازگار است؟
بله. پس از شناسایی صحیح پورت سریال، در Arduino IDE مدل Arduino UNO را انتخاب کرده و برنامه را روی برد Upload کنید.
آیا برای پروگرام برد آردوینو Arduino UNO CH340 به پروگرامر جداگانه نیاز است؟
خیر. در حالت عادی برد مستقیماً از طریق USB پروگرام میشود.
چرا Arduino IDE پورت COM را نشان نمیدهد؟
ابتدا نصب بودن درایور CH340 را بررسی کنید. سپس کابل USB، پورت USB کامپیوتر و قابلیت انتقال دیتای کابل را بررسی نمایید.
آیا برد آردوینو Arduino UNO CH340 با شیلدهای UNO سازگار است؟
اگر برد از ابعاد و پین‌اوت استاندارد UNO R3 پیروی کند، با بسیاری از شیلدهای طراحی‌شده برای UNO سازگار خواهد بود.
آیا میتوان سنسورهای مختلف را به برد آردوینو Arduino UNO CH340 متصل کرد؟
بله. سنسورهای دیجیتال، آنالوگ، I2C، SPI و UART متناسب با ولتاژ و مشخصات الکتریکی خود قابل اتصال هستند.
آیا برد آردوینو Arduino UNO CH340 برای ساخت ربات مناسب است؟
بله. Arduino UNO CH340 برای ربات‌های آموزشی، ربات تعقیب خط، کنترل سروو و بسیاری از پروژههای رباتیک گزینه مناسبی است.
آیا موتور را میتوان مستقیم به برد آردوینو Arduino UNO CH340 متصل کرد؟
خیر، در حالت معمول موتور نباید مستقیماً از پایه میکروکنترلر تغذیه شود. برای کنترل موتور از درایور مناسب استفاده کنید.
آیا برد آردوینو Arduino UNO CH340 برای پروژههای IoT مناسب است؟
برد به تنهایی Wi-Fi ندارد، اما میتوان با ماژولهای ارتباطی قابلیت اتصال شبکه را به پروژه اضافه کرد. برای پروژههای IoT پیشرفته، ESP32 نیز گزینه مناسبی است.
✅ جمع‌بندی؛ آیا برد آردوینو Arduino UNO CH340 ارزش خرید دارد؟
برد آردوینو Arduino UNO CH340 یک نسخه اقتصادی و کاربردی از پلتفرم UNO است که با استفاده از ATmega328P امکانات مورد نیاز برای آموزش، برنامهنویسی، رباتیک و نمونه‌سازی پروژههای الکترونیکی را در اختیار کاربر قرار می‌دهد. مهم‌ترین تفاوت این مدل با برخی نسخه‌های UNO، استفاده از CH340 به عنوان رابط USB به سریال است. این تفاوت تأثیری بر اجرای کد توسط ATmega328P ندارد و پس از شناسایی صحیح برد توسط سیستم، برنامهنویسی از طریق Arduino IDE انجام میشود. اگر به دنبال یک برد Arduino UNO اقتصادی برای آموزش، پروژههای دانشجویی، رباتیک، DIY و نمونه‌سازی سریع هستید، مدل UNO CH340 یکی از گزینه‌های مناسب و مقرون‌به‌صرفه است.
