برد توسعه ESP32-S3 N16R8 با 16MB Flash و 8MB PSRAM و دو USB Type-C
ویژگی های محصول
- برد توسعه ESP32-S3 N16R8 با پردازنده دو هستهای Xtensa LX7 تا فرکانس 240MHz
- 16MB حافظه Flash و 8MB حافظه PSRAM مناسب پروژههای پیشرفته و AIoT
- دارای Wi-Fi 2.4GHz و Bluetooth 5 LE برای ارتباطات بیسیم
- مجهز به 2 کانکتور USB Type-C، LED RGB آدرسپذیر WS2812 و کلیدهای BOOT و RESET
- پشتیبانی از Arduino IDE و ESP-IDF؛ مناسب IoT، رباتیک، پردازش داده و پروژههای هوش مصنوعی
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
14,966,000 ریال
معمولاً با هم خریداری میشوند
کاربران این محصولات را هم دیدهاند

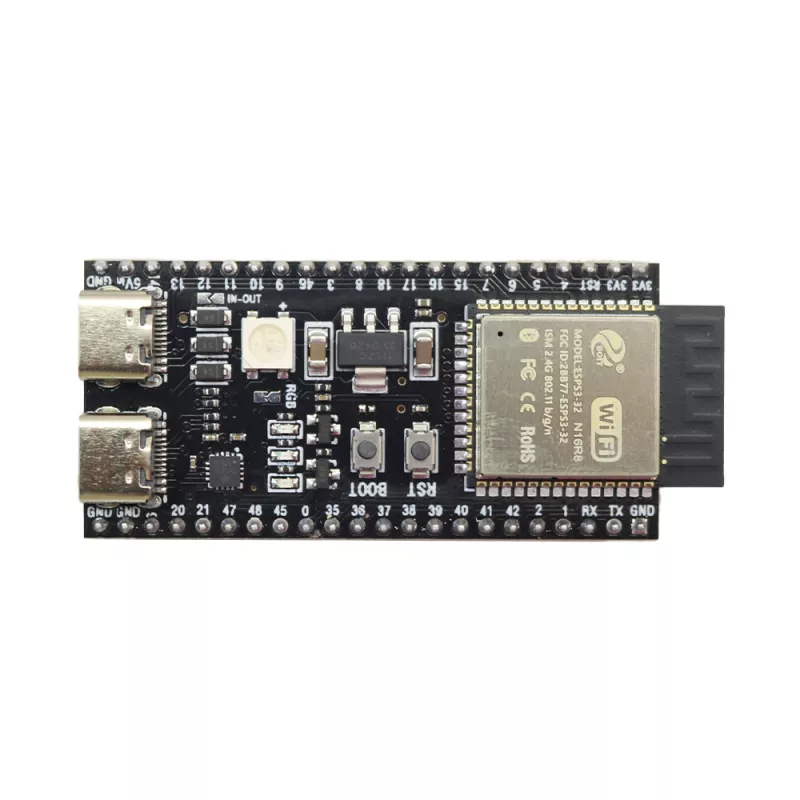

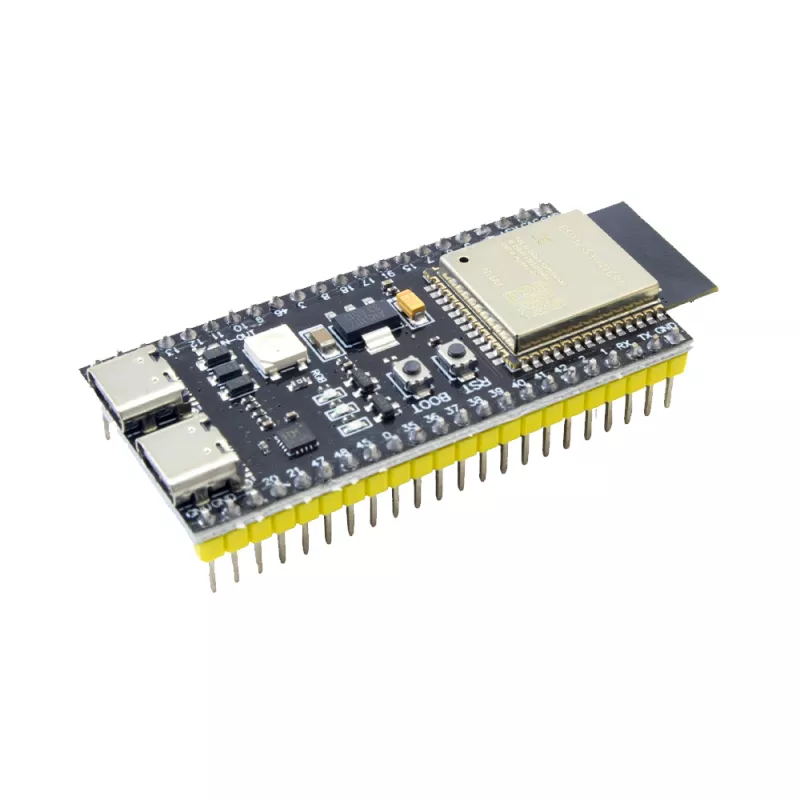

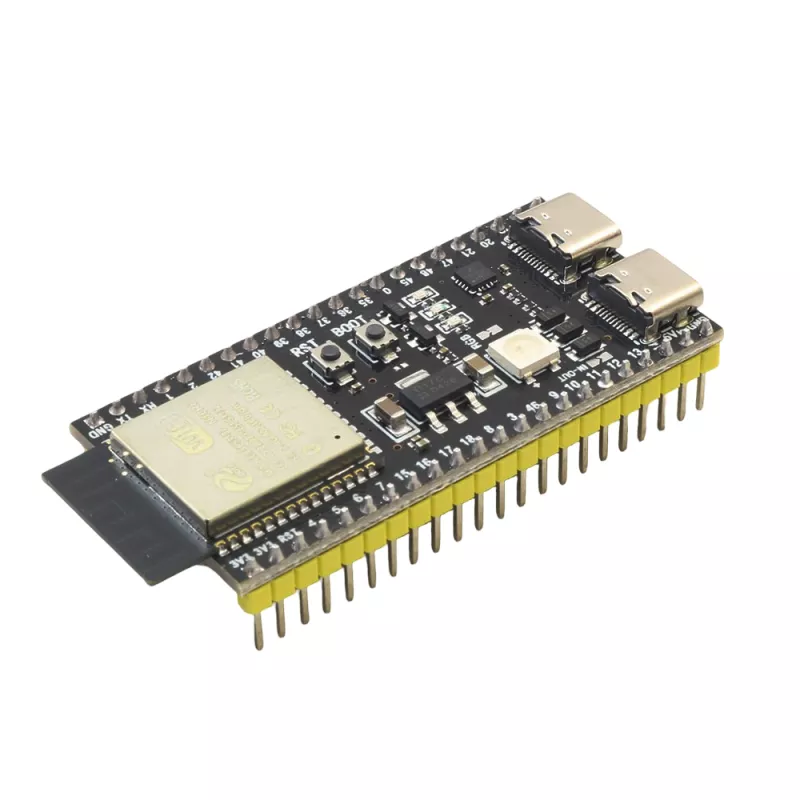

برد توسعه ESP32-S3 N16R8 با 16MB Flash و 8MB PSRAM و دو USB Type-C
برد توسعه ESP32-S3 N16R8 یکی از بردهای قدرتمند خانواده ESP32-S3 است که برای پروژههایی طراحی شده که علاوه بر ارتباطات بیسیم، به حافظه بیشتر، توان پردازشی مناسب و تعداد قابل توجهی ورودی و خروجی نیاز دارند. این مدل با بهرهگیری از پردازنده دو هستهای Xtensa LX7، ارتباط Wi-Fi و Bluetooth LE و ترکیب 16MB حافظه Flash و 8MB حافظه PSRAM، نسبت به بسیاری از بردهای معمول ESP32 فضای بیشتری برای Firmware، دادهها و پروژههای سنگینتر در اختیار توسعهدهنده قرار میدهد.
عبارت N16R8 در نام این مدل به پیکربندی حافظه آن اشاره دارد؛ این نسخه دارای 16 مگابایت Flash و 8 مگابایت PSRAM است. چنین ظرفیتی بهخصوص زمانی اهمیت پیدا میکند که پروژه از کتابخانههای متعدد، رابطهای گرافیکی، بافرهای نسبتاً بزرگ، پردازش داده، شبکه یا الگوریتمهای AIoT استفاده میکند.
وجود دو کانکتور USB Type-C، کلیدهای BOOT و RESET، LED RGB آدرسپذیر و دسترسی مناسب به GPIOها نیز باعث شده این برد برای نمونهسازی، آموزش، توسعه محصول و آزمایش پروژههای حرفهای انتخاب کاربردیتری نسبت به استفاده مستقیم از ماژول خام باشد.
⚡ مشخصات مهم برد توسعه ESP32-S3 N16R8 در یک نگاه
- میکروکنترلر ESP32-S3
- پردازنده دو هستهای Xtensa LX7 تا 240MHz
- 16MB حافظه Flash
- 8MB حافظه PSRAM
- Wi-Fi در باند 2.4GHz
- Bluetooth Low Energy
- 2 عدد کانکتور USB Type-C
- LED RGB آدرسپذیر WS2812
- کلید BOOT و RESET
- آنتن PCB داخلی
- تغذیه 5V از طریق USB Type-C
- سطح منطقی GPIO برابر 3.3V
N16R8 در برد توسعه ESP32-S3 N16R8 به چه معناست؟
یکی از مهمترین تفاوتهای برد توسعه ESP32-S3 N16R8 با بسیاری از نسخههای سادهتر ESP32، پیکربندی حافظه آن است. در مدل ESP32-S3 N16R8، بخش N16 نشاندهنده 16MB حافظه Flash و بخش R8 نشاندهنده 8MB حافظه PSRAM است.
💾 16MB Flash
فضای ذخیرهسازی بیشتری برای Firmware، کتابخانهها، فایلها و بخشهای مختلف نرمافزار پروژه فراهم میکند.
🧠 8MB PSRAM
فضای RAM خارجی قابل توجهی برای بافرها، دادههای حجیمتر، رابطهای گرافیکی و پردازشهای نیازمند حافظه فراهم میکند.
وجود PSRAM در پروژههایی که محدودیت حافظه داخلی ESP32 میتواند به یک مانع تبدیل شود، اهمیت زیادی دارد. به همین دلیل نسخه N16R8 برای توسعهدهندگانی که از ابتدا میدانند پروژه آنها به حافظه بیشتری نیاز خواهد داشت، گزینه قابل توجهی است.
وجود 8MB PSRAM به معنی آن نیست که تمام نرمافزارها بهصورت خودکار از آن استفاده میکنند. کتابخانه یا برنامه مورد استفاده باید از PSRAM پشتیبانی کند و تنظیمات حافظه نیز متناسب با محیط توسعه انجام شود.
پردازنده دو هستهای ESP32-S3؛ مناسب پروژههای پیشرفتهتر

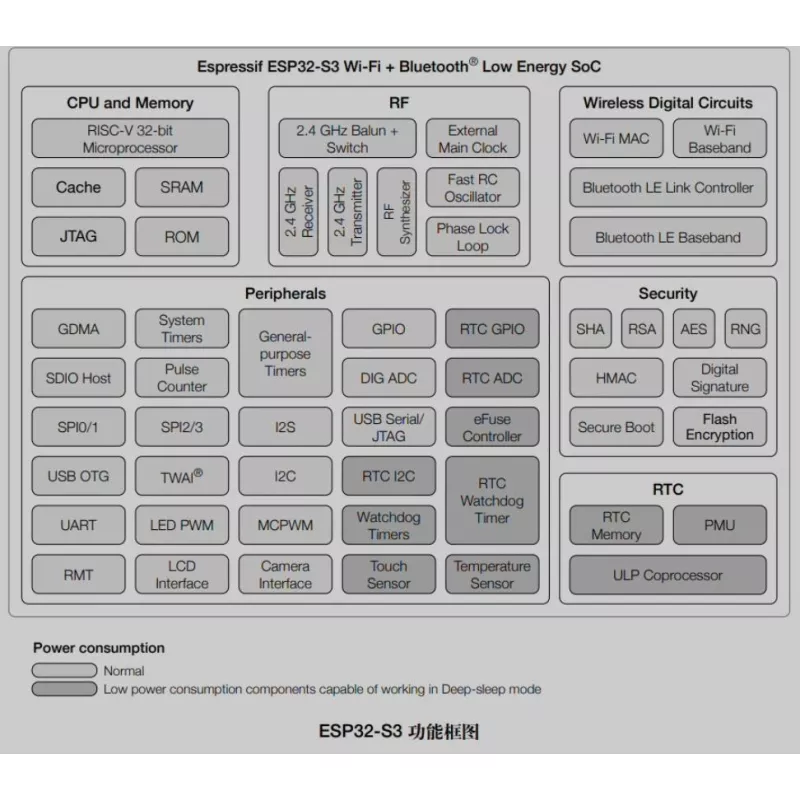

قلب برد توسعه ESP32-S3 N16R8 با پردازنده دو هستهای Xtensa LX7 است که میتواند تا فرکانس 240MHz کار کند. این خانواده علاوه بر کاربردهای عمومی میکروکنترلری، برای پردازش سیگنال و برخی بارهای کاری مرتبط با هوش مصنوعی و AIoT نیز بهینه شده است.
ترکیب پردازنده دو هستهای و حافظه N16R8 امکان پیادهسازی پروژههایی را فراهم میکند که در آنها چند وظیفه مانند ارتباط شبکه، دریافت اطلاعات سنسورها، کنترل تجهیزات و پردازش داده باید در کنار یکدیگر اجرا شوند.
کاربردهایی که از این ترکیب سختافزاری سود میبرند:
- پروژههای AIoT و پردازش در لبه
- سیستمهای دارای رابط گرافیکی و نمایشگر
- دیتالاگرهای پیشرفته
- پردازش سیگنال و داده سنسورها
- رباتیک و کنترل هوشمند
- پروژههای شبکه با چند وظیفه همزمان
Wi-Fi و Bluetooth در برد توسعه ESP32-S3 N16R8
برد توسعه ESP32-S3 N16R8 ارتباط بیسیم Wi-Fi 802.11 b/g/n در باند 2.4GHz و Bluetooth Low Energy را در خود تراشه مجتمع کرده است. این ویژگی امکان استفاده از برد در پروژههایی را فراهم میکند که باید بدون اضافه کردن یک ماژول ارتباطی مستقل، به شبکه یا تجهیزات بیسیم متصل شوند.
📡 Wi-Fi 2.4GHz
مناسب اتصال به مودم، شبکه محلی، سرور، API و پلتفرمهای IoT.
🔵 Bluetooth LE
مناسب ارتباط کممصرف با گوشی، سنسورها و تجهیزات BLE سازگار.
این ترکیب برای ساخت کنترلرهای بیسیم، تجهیزات مانیتورینگ، سیستمهای خانه هوشمند، تجهیزات قابل حمل و گرههای IoT کاربرد زیادی دارد.

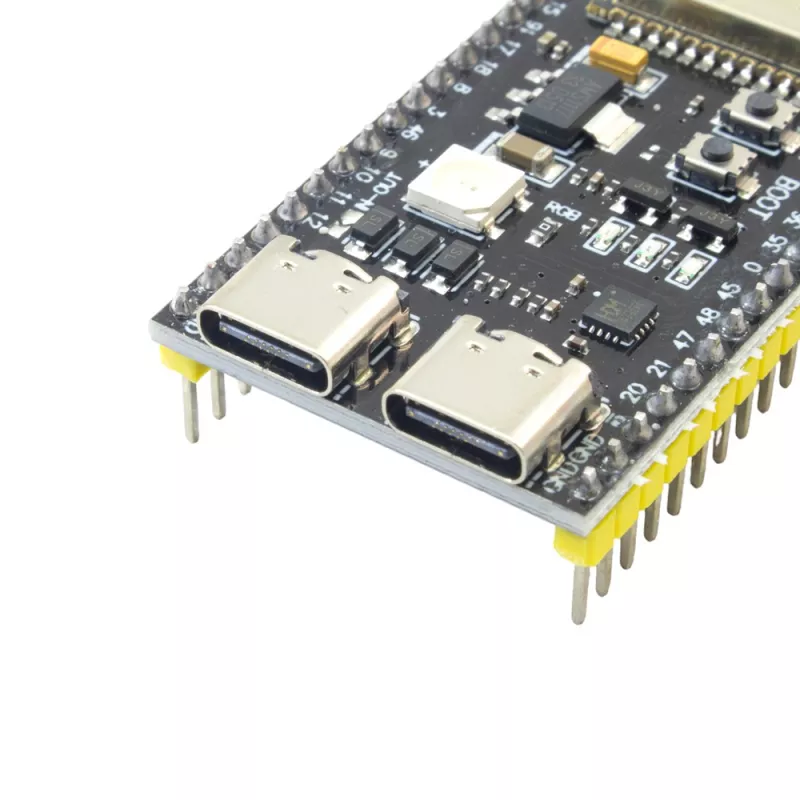

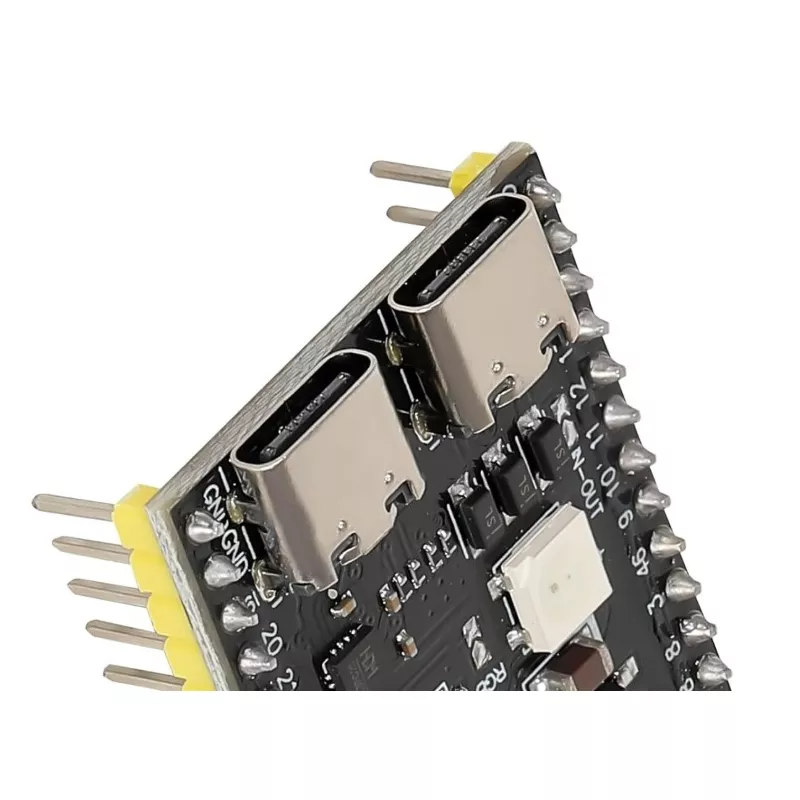

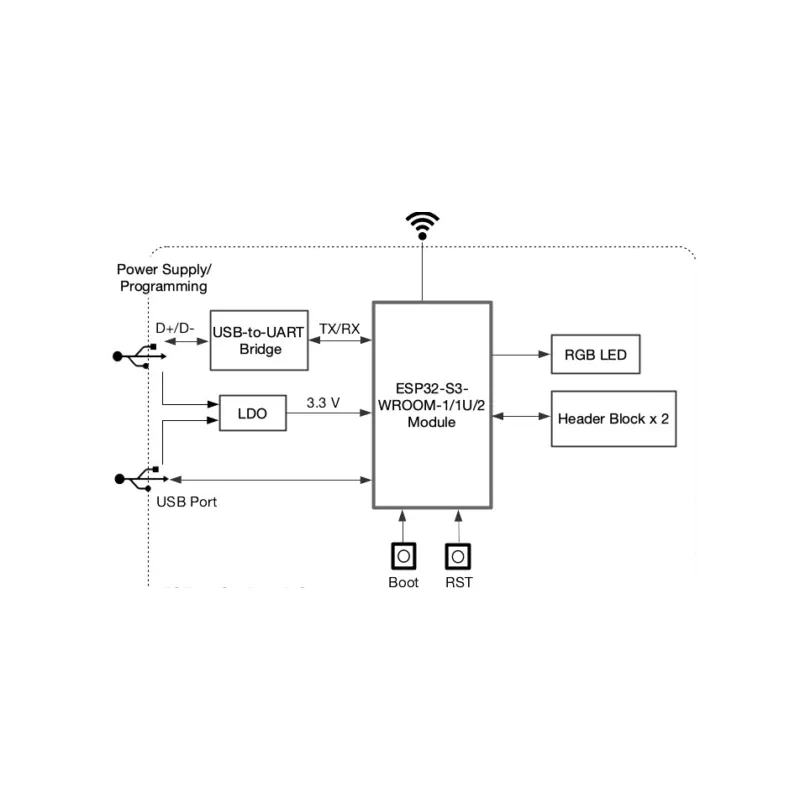

دو پورت USB Type-C و قابلیت USB در ESP32-S3
در این نسخه از برد توسعه ESP32-S3 N16R8، دو کانکتور USB Type-C در اختیار کاربر قرار گرفته است. علاوه بر این، خود تراشه ESP32-S3 دارای قابلیتهای USB بوده و امکان توسعه کاربردهایی بر پایه USB Device و USB OTG را فراهم میکند.
در نتیجه برد توسعه ESP32-S3 N16R8 فقط یک میکروکنترلر Wi-Fi/Bluetooth نیست و در پروژههای مناسب میتوان قابلیتهای USB آن را نیز به کار گرفت؛ برای مثال توسعه تجهیزات USB Device یا کلاسهایی مانند HID در نرمافزار سازگار.
نقش دقیق هر یک از دو کانکتور Type-C به طراحی همین برد توسعه وابسته است. برای استفاده از USB Native یا سایر قابلیتهای خاص، شماتیک و Pinout نسخه برد در اختیار شما باید ملاک قرار گیرد.

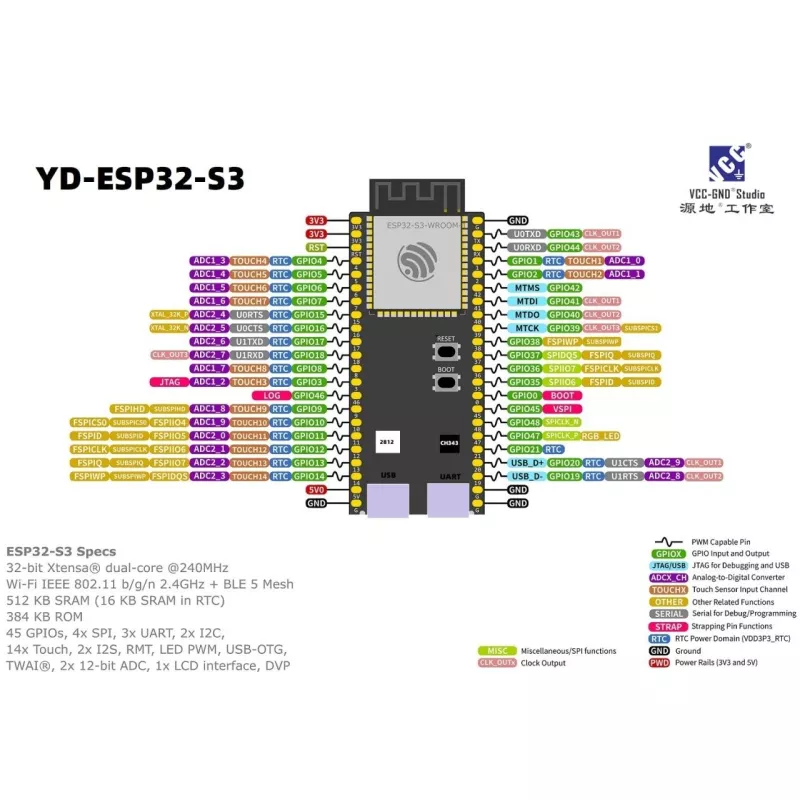

GPIO و اتصال سنسورها، نمایشگرها و ماژولهای جانبی
یکی از مزیتهای بردهای توسعه ESP32-S3 دسترسی به تعداد زیادی از پایههای تراشه برای توسعه نمونه اولیه است. این پایهها امکان ارتباط با انواع سنسورها، نمایشگرها، حافظهها، درایورها و دیگر مدارهای جانبی را فراهم میکنند.
بسته به پایه مورد استفاده و تنظیمات نرمافزاری، میتوان از رابطها و قابلیتهای مختلف تراشه برای ارتباط با تجهیزات جانبی استفاده کرد.
نمونه تجهیزات قابل اتصال
- سنسورهای دما، رطوبت، فشار و حرکت
- نمایشگرهای OLED، LCD و TFT سازگار
- ماژولهای رله و درایور
- حافظهها و تجهیزات مبتنی بر SPI
- ماژولهای ارتباط سریال
- انکودر، کلید و ورودیهای دیجیتال
- LED و تجهیزات کنترلی
سطح منطقی GPIOهای ESP32-S3 برابر 3.3V است. بنابراین نباید یک سیگنال 5V را بدون بررسی سازگاری مستقیماً به GPIO متصل کرد.
LED RGB، دکمه BOOT و RESET
روی برد یک LED RGB آدرسپذیر WS2812 قرار گرفته که میتواند برای نمایش وضعیت سیستم، اتصال شبکه، حالتهای مختلف برنامه یا تست اولیه نرمافزار مورد استفاده قرار گیرد.
وجود دکمههای BOOT و RESET نیز فرآیند توسعه و پروگرام را سادهتر میکند. RESET برای راهاندازی مجدد برد و BOOT در سناریوهای مربوط به ورود به حالت دانلود Firmware کاربرد دارد.

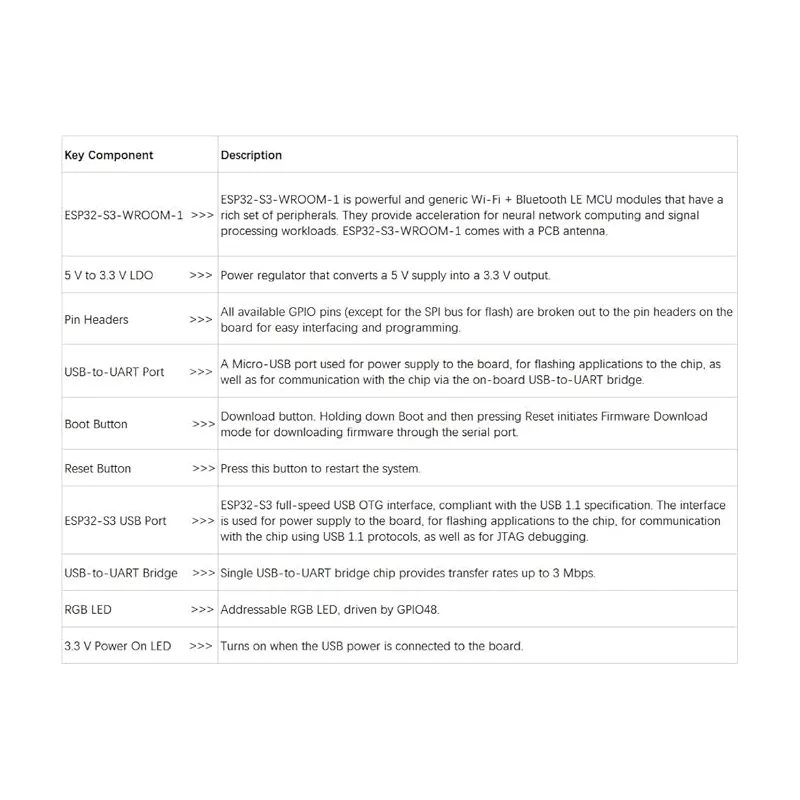

جدول مشخصات فنی برد توسعه ESP32-S3 N16R8
| مدل | ESP32-S3 N16R8 |
| پردازنده | Dual-Core Xtensa LX7 |
| حداکثر فرکانس CPU | 240MHz |
| Flash | 16MB |
| PSRAM | 8MB |
| Wi-Fi | 802.11 b/g/n، باند 2.4GHz |
| Bluetooth | Bluetooth Low Energy |
| USB | 2 عدد USB Type-C |
| آنتن | PCB داخلی |
| LED روی برد | RGB آدرسپذیر WS2812 |
| کلیدها | BOOT و RESET |
| تغذیه ورودی | 5V از طریق USB Type-C |
| سطح منطقی GPIO | 3.3V |
| محیطهای توسعه | Arduino IDE و ESP-IDF |
کاربردهای برد توسعه ESP32-S3 N16R8
ترکیب پردازنده ESP32-S3، حافظه 16MB Flash و 8MB PSRAM و ارتباطات بیسیم باعث شده این برد برای طیف گستردهای از پروژههای Embedded و IoT قابل استفاده باشد.
🌐 اینترنت اشیا و خانه هوشمند
ساخت نودهای متصل به شبکه، سیستمهای مانیتورینگ و کنترل از راه دور.
🤖 رباتیک
پردازش اطلاعات سنسورها، کنترل بخشهای مختلف ربات و ارتباط بیسیم.
🧠 AIoT و Edge AI
اجرای برخی مدلها و پردازشهای سبک یادگیری ماشین با کتابخانهها و سختافزار جانبی مناسب.
📊 مانیتورینگ صنعتی
دریافت اطلاعات سنسورها و انتقال داده از طریق شبکه در نمونههای آزمایشی و سیستمهای مناسب.
🖥 رابطهای گرافیکی
استفاده از PSRAM برای پروژههای دارای بافرهای بزرگتر و نمایشگرهای سازگار.
🔬 توسعه و آموزش
مناسب یادگیری حرفهای ESP32-S3، Wi-Fi، BLE، USB و طراحی سیستمهای Embedded.
برد توسعه ESP32-S3 N16R8 برای پروژههای هوش مصنوعی و AIoT
ESP32-S3 نسبت به یک میکروکنترلر عمومی صرف، قابلیتهایی برای شتابدهی برخی عملیات پردازش سیگنال و شبکههای عصبی دارد. به همین دلیل در اکوسیستم Espressif برای کاربردهای AIoT و پردازش در لبه نیز مورد استفاده قرار میگیرد.
وجود 8MB PSRAM در نسخه N16R8 فضای بیشتری برای دادهها و بافرهای مورد نیاز پروژه فراهم میکند. این موضوع برای پروژههایی که با صدا، تصویر، رابط گرافیکی یا مدلهای یادگیری ماشین سبک سروکار دارند میتواند اهمیت زیادی داشته باشد.
این برد بهتنهایی دوربین، میکروفن یا نمایشگر ندارد. برای پروژههای پردازش تصویر، صوت یا رابط گرافیکی باید سختافزار جانبی سازگار نیز به برد متصل شود.
برد توسعه ESP32-S3 N16R8 برای چه کسی انتخاب مناسبی است؟
اگر پروژه شما ساده و بسیار محدود است، ممکن است یک ESP32 معمولی با حافظه کمتر نیز نیازتان را برطرف کند. اما زمانی که احتمال افزایش حجم Firmware، استفاده از کتابخانههای متعدد، نیاز به PSRAM یا توسعه پروژههای پیچیدهتر وجود دارد، مدل N16R8 فضای بیشتری برای توسعه در اختیار شما قرار میدهد.
- اگر به 16MB Flash نیاز دارید.
- اگر پروژه شما از PSRAM استفاده میکند.
- اگر Wi-Fi و Bluetooth LE را همزمان در یک پلتفرم نیاز دارید.
- اگر قصد توسعه پروژههای AIoT یا پردازش داده دارید.
- اگر وجود USB Type-C برای شما مهم است.
- اگر با Arduino IDE یا ESP-IDF توسعه میدهید.
- اگر میخواهید برای توسعههای آینده محدودیت حافظه کمتری داشته باشید.
نکات مهم قبل از راهاندازی برد
- برای تغذیه از منبع و کابل USB مناسب و پایدار استفاده کنید.
- سطح منطقی GPIOها 3.3 ولت است.
- قبل از اتصال یک ماژول 5V، سطح ولتاژ خروجی آن را بررسی کنید.
- هنگام استفاده از PSRAM، تنظیمات نرمافزاری پروژه را با نسخه N16R8 هماهنگ کنید.
- برای استفاده از قابلیتهای USB Native، Pinout و طراحی دقیق همین نسخه برد را بررسی کنید.
- در Arduino IDE یا ESP-IDF، تنظیمات Flash و PSRAM باید متناسب با ماژول N16R8 انتخاب شوند.
سوالات متداول درباره برد توسعه ESP32-S3 N16R8
برد توسعه ESP32-S3 N16R8 چه مقدار حافظه دارد؟
این نسخه دارای 16MB حافظه Flash و 8MB حافظه PSRAM است.
تفاوت N16R8 با ESP32های دارای حافظه کمتر چیست؟
مهمترین تفاوت، ظرفیت بالاتر Flash و وجود 8MB PSRAM است که فضای بیشتری برای Firmware، کتابخانهها، دادهها و بافرهای پروژه فراهم میکند.
آیا برد توسعه ESP32-S3 N16R8 وایفای و بلوتوث دارد؟
بله، ESP32-S3 از Wi-Fi در باند 2.4GHz و Bluetooth Low Energy پشتیبانی میکند.
آیا میتوان برد توسعه ESP32-S3 N16R8 را با Arduino IDE برنامهنویسی کرد؟
بله، این خانواده توسط اکوسیستم Arduino برای ESP32 پشتیبانی میشود و همچنین میتوان از ESP-IDF برای توسعه حرفهایتر استفاده کرد.
ولتاژ منطقی پایههای برد توسعه ESP32-S3 N16R8 چند ولت است؟
سطح منطقی GPIOهای این برد 3.3V است؛ بنابراین هنگام اتصال تجهیزات 5 ولتی باید سازگاری سطح ولتاژ بررسی شود.
آیا برد توسعه ESP32-S3 N16R8 برای پروژههای هوش مصنوعی مناسب است؟
ESP32-S3 قابلیتهایی برای شتابدهی برخی محاسبات شبکه عصبی و پردازش سیگنال دارد و نسخه N16R8 نیز به دلیل 8MB PSRAM برای برخی پروژههای AIoT و Edge AI گزینه قابل بررسی است.
آیا برد توسعه ESP32-S3 N16R8 دوربین داخلی دارد؟
خیر. این برد توسعه بهخودیخود دوربین داخلی ندارد و برای پروژههای پردازش تصویر باید سختافزار تصویربرداری سازگار جداگانه در نظر گرفته شود.
LED RGB روی برد چه کاربردی دارد؟
LED RGB آدرسپذیر WS2812 میتواند برای تست، نمایش وضعیت اتصال، خطا یا حالتهای مختلف برنامه استفاده شود.
جمعبندی و خرید برد ESP32-S3 N16R8
برد توسعه ESP32-S3 N16R8 برای پروژههایی طراحی شده که از یک برد ESP32 انتظار بیشتری از نظر حافظه و قابلیت توسعه دارند. وجود
16MB Flash، 8MB PSRAM، پردازنده دو هستهای تا 240MHz، Wi-Fi، Bluetooth LE، دو USB Type-C و GPIOهای متعدد
این مدل را به گزینهای مناسب برای توسعه پروژههای پیشرفتهتر Embedded و IoT تبدیل میکند.
اگر در پروژه خود با کتابخانههای حجیم، بافرهای بزرگ، رابط گرافیکی، پردازش داده، ارتباط شبکه یا کاربردهای AIoT سروکار دارید، ظرفیت حافظه نسخه N16R8 میتواند نسبت به مدلهای کمحافظه آزادی عمل بیشتری در اختیار شما قرار دهد.
قبل از خرید، تنها کافی است نیاز پروژه، سطح منطقی 3.3V، تعداد GPIOهای مورد استفاده و سازگاری کتابخانهها یا سختافزار جانبی خود را با ESP32-S3 بررسی کنید.
