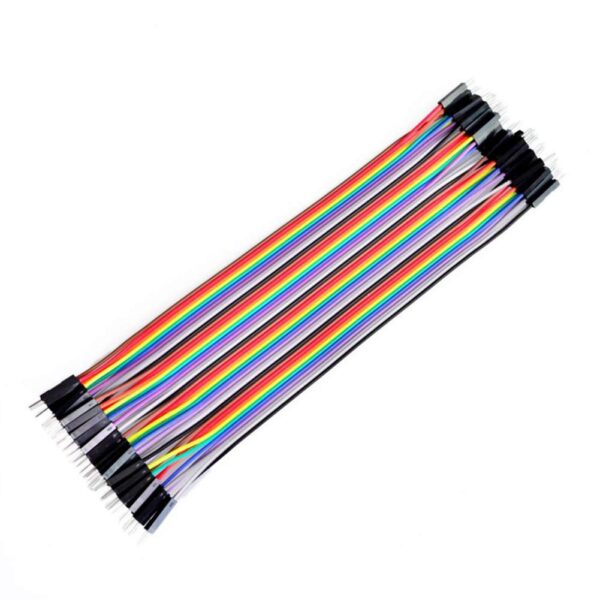

سیم جامپر دو سر نری 40 پین 20 سانتی

سیم جامپر دو سر نری 40 پین 20 سانتی یکی از پرکاربردترین رابط‌های آماده برای ساخت، تست و نمونه‌سازی مدارهای الکترونیکی است. وجود پین نری در هر دو انتهای سیم باعث می‌شود بتوانید دو نقطه دارای ورودی مادگی را بدون لحیم‌کاری و در چند ثانیه به یکدیگر متصل کنید؛ اتصالی که هر زمان لازم باشد به‌سادگی قابل تغییر است.

این مجموعه شامل 40 مسیر رنگی و قابل جداسازی با طول تقریبی 20 سانتی‌متر و گام متداول 2.54 میلی‌متر است. ترکیب این طول، تعداد سیم و ساختار نری به نری، محصول را برای بردبورد، پروژه‌های Arduino، ESP32، STM32، رباتیک، آموزش و میز آزمایش الکترونیک به یک انتخاب کاربردی تبدیل کرده است.

آیا این مدل برای پروژه شما مناسب است؟

اگر هر دو نقطه‌ای که می‌خواهید به یکدیگر متصل کنید مادگی هستند، سیم جامپر دو سر نری 40 پین 20 سانتی انتخاب مناسبی است. نمونه واضح آن اتصال دو نقطه روی بردبورد است؛ پین نری هر سمت مستقیماً داخل سوراخ بردبورد قرار می‌گیرد و می‌توانید مسیر مدار را بدون هویه و لحیم ایجاد کنید.

سیم جامپر دو سر نری 40 پین 20 سانتی مناسب بردبورد

سیم جامپر دو سر نری چیست؟

Male to Male Jumper Wire یا سیم جامپر نری به نری یک سیم رابط آماده است که در هر دو انتهای آن پین فلزی نری قرار دارد. این پین‌ها برای قرار گرفتن در سوکت، هدر یا سوراخ مادگی طراحی شده‌اند و به همین دلیل می‌توان بدون آماده‌سازی سیم و بدون لحیم‌کاری، یک مسیر الکتریکی موقت ایجاد کرد.

این ویژگی در مرحله طراحی مدار اهمیت زیادی دارد. در Prototype ممکن است محل یک سنسور را تغییر دهید، GPIO دیگری انتخاب کنید، یک ماژول جدید اضافه کنید یا حتی چیدمان کامل بردبورد را عوض کنید. اگر تمام اتصالات از ابتدا لحیم شده باشند، هر تغییر زمان زیادی از شما می‌گیرد.

با سیم جامپر دو سر نری 40 پین 20 سانتی می‌توانید مسیرهای مدار را بارها جابه‌جا کنید، نتیجه را آزمایش کنید و بعد از رسیدن به طراحی نهایی سراغ PCB یا اتصال دائم بروید. همین ویژگی باعث شده سیم جامپر یکی از لوازم پایه برای دانشجویان، Makerها، تعمیرکاران و مهندسان الکترونیک باشد.

مشخصات سیم جامپر دو سر نری 40 پین 20 سانتی

40 پین یعنی چه؟ آیا باید همه سیم‌ها با هم استفاده شوند؟

خیر. عبارت 40 پین در این محصول به وجود 40 مسیر سیم مستقل اشاره دارد که به‌صورت یک نوار رنگی کنار یکدیگر قرار گرفته‌اند. می‌توانید دقیقاً به تعداد موردنیاز پروژه، سیم‌ها را از کنار یکدیگر جدا کنید.

برای مثال اگر سنسور شما چهار پایه داشته باشد، چهار سیم کافی است. برای UART ممکن است دو یا سه مسیر لازم باشد و برای یک نمایشگر یا مدار پیچیده‌تر می‌توانید تعداد بیشتری از سیم‌ها را کنار هم نگه دارید.

این قابلیت باعث می‌شود سیم جامپر دو سر نری 40 پین 20 سانتی محدود به یک پروژه نباشد و بتوانید یک بسته را برای چندین مدار مختلف استفاده کنید.

چرا طول 20 سانتی‌متر انتخاب متعادلی است؟

طول سیم روی نظم و راحتی کار با مدار تأثیر مستقیم دارد. سیم خیلی کوتاه بین دو نقطه تحت کشش قرار می‌گیرد و سیم بیش از حد بلند نیز روی بردبورد پیچ می‌خورد، بخش‌هایی از مدار را می‌پوشاند و پیدا کردن مسیرها را دشوار می‌کند.

در سیم جامپر دو سر نری 40 پین 20 سانتی طول حدود 20cm برای بسیاری از پروژه‌های رومیزی و بردبوردی اندازه‌ای مناسب است. این طول معمولاً فضای کافی برای اتصال دو قسمت بردبورد، ارتباط برد توسعه با مدار یا اتصال چند بخش یک Prototype را ایجاد می‌کند.

چرا سیم جامپر دو سر نری برای بردبورد مناسب است؟

سوراخ‌های بردبورد ساختار مادگی دارند و پین نری سیم جامپر مستقیماً داخل آنها قرار می‌گیرد. در نتیجه برای اتصال دو نقطه روی بردبورد نیازی به لخت کردن سیم، کانکتور جداگانه یا لحیم‌کاری ندارید.

با سیم جامپر دو سر نری 40 پین 20 سانتی می‌توانید ریل‌های تغذیه را به هم متصل کنید، خروجی یک بخش مدار را به ورودی بخش دیگر ببرید یا قسمت‌های جداشده یک بردبورد را به هم ارتباط دهید.

اگر یک اتصال اشتباه باشد یا بخواهید مدار را تغییر دهید، کافی است سیم را خارج کرده و در نقطه دیگری قرار دهید؛ همین قابلیت، بردبورد و سیم جامپر را به ترکیبی بسیار مناسب برای آموزش و توسعه مدار تبدیل کرده است.

نری به نری، نری به مادگی یا مادگی به مادگی؟

قبل از خرید سیم جامپر، اولین سؤال نباید قیمت یا طول باشد؛ ابتدا باید مشخص کنید دو سمت اتصال پروژه شما نری هستند یا مادگی. اگر نوع اتصال را اشتباه انتخاب کنید، سیم از نظر فیزیکی با برد یا ماژول شما سازگار نخواهد بود.

کاربردهای سیم جامپر دو سر نری 40 پین 20 سانتی

بیشترین کاربرد این محصول در مرحله طراحی و آزمایش مدار است؛ زمانی که هنوز نمی‌خواهید اتصالات دائمی باشند و احتمال دارد ساختار مدار چندین بار تغییر کند.

• اتصال نقاط مختلف روی بردبورد
• ساخت Prototype قبل از طراحی PCB نهایی
• پروژه‌های Arduino و میکروکنترلر
• مدارهای ESP32 و ESP8266
• نمونه‌سازی و تست بردهای STM32
• راه‌اندازی اولیه سنسورها و ماژول‌ها
• اتصال موقت هدرهای مادگی روی PCB
• پروژه‌های رباتیک و آموزشی
• مدارهای دانشجویی و آزمایشگاهی
• عیب‌یابی و تغییر سریع مسیرهای سیگنال

اگر مرتب مدار جدید می‌سازید یا ماژول‌های مختلف را آزمایش می‌کنید، سیم جامپر دو سر نری 40 پین 20 سانتی از آن ابزارهایی است که بارها در پروژه‌های مختلف به کارتان خواهد آمد.

رنگ‌بندی سیم‌ها چه مزیتی دارد؟

وقتی مدار فقط چند اتصال دارد، دنبال کردن مسیر سیم‌ها آسان است؛ اما با افزایش تعداد اتصالات، تشخیص اینکه هر سیم به کجا متصل شده دشوار می‌شود. رنگ‌بندی متفاوت این مجموعه کمک می‌کند یک استاندارد مشخص برای سیم‌کشی مدار ایجاد کنید.

برای مثال می‌توانید قرمز را برای VCC، یک رنگ ثابت را برای GND و رنگ‌های دیگر را برای خطوط TX، RX، SDA، SCL، ورودی‌های آنالوگ و سیگنال‌های دیجیتال در نظر بگیرید.

استفاده از سیم جامپر در Arduino، ESP32 و STM32

سیم جامپر دو سر نری 40 پین 20 سانتی در پروژه‌های Arduino، ESP32 و STM32 کاربرد دارد، اما نام برد به‌تنهایی مشخص نمی‌کند که کدام نوع جامپر مناسب است.

معیار اصلی، نوع کانکتور دو سمت اتصال است. اگر هر دو نقطه مادگی باشند، همین مدل دو سر نری انتخاب مناسبی است. اگر ماژول یا برد شما دارای پین نری باشد، در آن سمت به سوکت مادگی نیاز خواهید داشت.

راهنمای خرید سیم جامپر دو سر نری 40 پین 20 سانتی

هنگام خرید سیم جامپر دو سر نری 40 پین 20 سانتی بهتر است فقط قیمت سیم جامپر را معیار قرار ندهید. نوع اتصال، طول سیم، تعداد مسیر و کاربرد پروژه مشخص می‌کنند این مدل واقعاً برای مدار شما مناسب است یا خیر.

• نوع اتصال: دو سر نری
• تعداد: 40 مسیر قابل جداسازی
• طول: حدود 20 سانتی‌متر
• گام: 2.54 میلی‌متر
• کاربرد: بردبورد، تست، آموزش و نمونه‌سازی مدار

نکات استفاده و نگهداری

• پین را مستقیم وارد بردبورد یا سوکت کنید و از فشار جانبی زیاد خودداری کنید.
• هنگام جدا کردن، سیم را با فشار زیاد از بخش کابل نکشید.
• قبل از روشن کردن مدار، اتصال VCC و GND را دوباره بررسی کنید.
• فقط تعداد موردنیاز مسیرها را از نوار جدا کنید.
• برای مدارهای پیچیده یک استاندارد ثابت برای رنگ سیم‌ها داشته باشید.
• اگر پین خم شد، قبل از استفاده مجدد آن را با دقت صاف کنید.

پرسش‌های متداول سیم جامپر دو سر نری 40 پین 20 سانتی

جمع‌بندی؛ یک ابزار ساده اما ضروری برای میز الکترونیک

اگر در دو سمت مدار خود ورودی مادگی دارید و می‌خواهید بدون لحیم‌کاری یک اتصال سریع و قابل تغییر ایجاد کنید، سیم جامپر دو سر نری 40 پین 20 سانتی یکی از کاربردی‌ترین انتخاب‌ها برای بردبورد، آموزش، تست و نمونه‌سازی مدار است.

40 مسیر قابل جداسازی، رنگ‌بندی متنوع، طول متعادل 20 سانتی‌متر و گام رایج 2.54 میلی‌متر باعث می‌شود بتوانید مدار را سریع‌تر بسازید، سیم‌کشی را مرتب‌تر انجام دهید و هنگام عیب‌یابی مسیرها را ساده‌تر دنبال کنید.

برای کسی که مرتب با بردبورد، Arduino، ESP32، STM32 یا ماژول‌های مختلف کار می‌کند، داشتن سیم جامپر دو سر نری 40 پین 20 سانتی کنار ابزارهای اصلی میز کار یک انتخاب کاملاً کاربردی است.
