ماژول وای فای و بلوتوث ESP32-S3-WROOM-1U-N4 یکی از قدرتمندترین و پیشرفته‌ترین ماژول‌های ارتباطی تولید شرکت Espressif است. این ماژول ترکیبی از قدرت پردازش بالا، ارتباط بی‌سیم سریع و طراحی فشرده را در یک پکیج کوچک اما فوق‌العاده کاربردی ارائه می‌دهد. اگر به دنبال ساخت دستگاه‌های هوشمند، اینترنت اشیا (IoT)، سیستم‌های کنترلی یا محصولات صنعتی هستید، بدون شک ESP32-S3-WROOM-1U-N4 انتخابی ایده‌آل برای شماست.

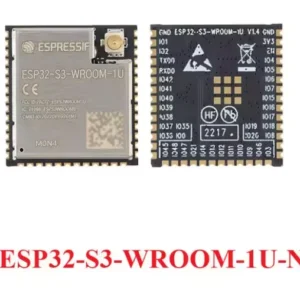

ماژول وای فای و بلوتوث ESP32-S3-WROOM-1U-N4

🔸 معرفی و ساختار سخت‌افزاری

در قلب این ماژول، تراشه ESP32-S3 قرار دارد که از یک پردازنده دو‌هسته‌ای Xtensa LX7 با توان پردازشی تا 240 مگاهرتز بهره می‌برد. این قدرت پردازشی بالا امکان اجرای هم‌زمان وظایف پیچیده، پردازش داده‌های سنسورها و مدیریت ارتباطات بی‌سیم را فراهم می‌کند. ماژول دارای حافظه داخلی 384KB ROM، 512KB SRAM و 16KB SRAM در RTC است. همچنین قابلیت پشتیبانی از تا 8MB PSRAM را دارد که برای اجرای برنامه‌های حجیم و گرافیکی بسیار مفید است.

📡 مشخصات ارتباطی

این ماژول از استاندارد Wi-Fi 802.11 b/g/n با نرخ انتقال داده تا 150Mbps پشتیبانی می‌کند. ویژگی‌هایی مانند A-MPDU، A-MSDU و فاصله محافظ 0.4µs باعث افزایش سرعت و پایداری ارتباط می‌شوند. بازه فرکانسی عملکرد آن بین 2412 تا 2484 مگاهرتز است.
در بخش بلوتوث نیز از نسخه Bluetooth 5.0 LE و فناوری Bluetooth Mesh پشتیبانی می‌شود، که به شما امکان ایجاد شبکه‌های گسترده و مصرف پایین انرژی را می‌دهد. سرعت ارتباط بلوتوث از 125Kbps تا 2Mbps قابل تنظیم است و مکانیزم داخلی هم‌زیستی Wi-Fi و Bluetooth امکان استفاده از یک آنتن مشترک را بدون تداخل فراهم می‌کند.

⚙️ ویژگی‌های فنی و رابط‌ها

ماژول وای فای و بلوتوث ESP32-S3-WROOM-1U-N4 دارای مجموعه‌ای بسیار کامل از رابط‌های ارتباطی است که آن را برای پروژه‌های صنعتی و تحقیقاتی فوق‌العاده مناسب می‌سازد. این رابط‌ها شامل موارد زیر هستند:

• GPIO متعدد با قابلیت پشتیبانی از ورودی/خروجی دیجیتال
• SPI، I2C، UART، I2S، LCD Interface، Camera Interface
• USB 1.1 OTG، USB Serial/JTAG Controller
• ADC، PWM، تایمرها، سنسور دما، Touch Sensor
• TWAI Controller (سازگار با CAN Bus ISO 11898-1)
• SDIO Host، GDMA و MCPWM

این تنوع فوق‌العاده به طراحان سخت‌افزار اجازه می‌دهد تا از این ماژول در پروژه‌های مختلف از جمله رباتیک، کنترل صنعتی، مانیتورینگ، و سیستم‌های هوشمند خانگی استفاده کنند.

📦 اجزای مجتمع داخلی

• نوسان‌ساز کریستالی 40 مگاهرتز
• حافظه فلش 4 مگابایت (Quad SPI)
• کانکتور آنتن IPEX جهت اتصال آنتن خارجی

🔋 شرایط عملکرد و مشخصات الکتریکی

• ولتاژ کاری: 3.0 تا 3.6 ولت
• جریان مصرفی در حالت ارسال: 285~345 میلی‌آمپر
• جریان مصرفی در حالت دریافت: 95~97 میلی‌آمپر
• توان خروجی: 17 تا 20.5 dBm
• تعداد پایه‌های I/O: 36 عدد
• دمای کاری: از 40- تا 85+ درجه سانتی‌گراد
• ابعاد: 25.5 × 18 میلی‌متر
• نوع بسته‌بندی: Reel

🚀 کاربردها و مزایا

ماژول وای فای و بلوتوث ESP32-S3-WROOM-1U-N4 گزینه‌ای عالی برای پروژه‌هایی است که نیاز به ترکیب قدرت پردازش بالا و ارتباط بی‌سیم مطمئن دارند. برخی از کاربردهای رایج آن عبارتند از:

• سیستم‌های اینترنت اشیا (IoT)
• مانیتورینگ بی‌سیم و دیتالاگرها
• دستگاه‌های قابل حمل و پوشیدنی (Wearable Devices)
• پروژه‌های هوش مصنوعی و بینایی ماشین (AI & Vision)
• سیستم‌های کنترل صنعتی و اتوماسیون
• کنترل از راه دور و شبکه‌های بی‌سیم محلی
• خانه هوشمند و تجهیزات کنترلی Wi-Fi
• رباتیک و کنترل حرکتی مبتنی بر Wi-Fi

💡 نکات مهم و توصیه‌ها

• برای دستیابی به بهترین عملکرد ارتباطی، از آنتن خارجی با کیفیت بالا استفاده کنید.
• در طراحی PCB، مسیرهای تغذیه و زمین را با دقت بالا و فیلتر مناسب طراحی نمایید.
• در هنگام برنامه‌ریزی از محیط توسعه ESP-IDF یا Arduino Core for ESP32 استفاده کنید.
• به دلیل توان بالای پردازشی، این ماژول می‌تواند به راحتی همزمان چندین ارتباط بی‌سیم را مدیریت کند.
• استفاده از فلش 4MB و قابلیت افزودن PSRAM تا 8MB، آن را برای پروژه‌های گرافیکی و هوش مصنوعی مناسب می‌سازد.

در مجموع، ESP32-S3-WROOM-1U-N4 نماد قدرت، سرعت و انعطاف‌پذیری در دنیای ماژول‌های بی‌سیم است. ترکیب Wi-Fi و Bluetooth 5.0، پردازنده دو‌هسته‌ای 32 بیتی، مصرف انرژی بهینه و پشتیبانی از انواع پروتکل‌ها باعث شده این ماژول به انتخاب اول بسیاری از مهندسان و توسعه‌دهندگان در پروژه‌های مدرن تبدیل شود.
