ماژول وای فای و بلوتوث ESP32-CAM با دوربین 2 مگاپیکسل RHYX-M21
ویژگی های محصول
- میکروکنترلر ESP32 دارای دو هسته با فرکانس 240MHz و Wi-Fi و Bluetooth داخلی
- دوربین OV2640 با وضوح تا 1600×1200 پیکسل
- اسلات کارت microSD مناسب ذخیرهسازی تصاویر و ویدیوها
- پینهای GPIO برای اتصال سنسورها و ماژولهای جانبی
- حالتهای Sleep کاهش مصرف انرژی در پروژههای طولانی
- برنامهنویسی آسان از طریق Arduino IDE و ESP-IDF
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
قیمت اصلی: 19,398,000 ریال بود.16,817,000 ریالقیمت فعلی: 16,817,000 ریال.
موجودی: 2 عدد
کاربران این محصولات را هم دیدهاند
ماژول ESP32-CAM دوربیندار OV2640 | برد وایفای و بلوتوث ESP32
ماژول ESP32-CAM یک برد توسعه جمعوجور بر پایه خانواده ESP32 است که قابلیتهای Wi-Fi، Bluetooth و دوربین OV2640 دو مگاپیکسلی را در یک برد کوچک در اختیار شما قرار میدهد. این ترکیب باعث شده ESP32-CAM برای پروژههایی مانند دوربین وایفای، مانیتورینگ تصویری، اینترنت اشیا، خانه هوشمند، ثبت تصویر و پروژههای آموزشی یکی از گزینههای کاربردی باشد.
اگر قصد خرید ESP32-CAM برای یک پروژه تصویری دارید، مهمترین مزیت این برد آن است که علاوه بر پردازنده ESP32، دوربین و درگاه کارت حافظه را نیز روی همان برد در اختیار شما قرار میدهد؛ بنابراین برای بسیاری از پروژههای تصویری نیازی به اضافه کردن یک ماژول دوربین جداگانه نخواهید داشت. دوربین OV2640 این ماژول امکان ثبت تصویر تا رزولوشن 1600×1200 پیکسل را فراهم میکند و اتصال Wi-Fi نیز امکان ارسال تصویر به مرورگر، سرور یا شبکه محلی را در پروژههای نرمافزاری مختلف فراهم میسازد.
ویژگیهای مهم ESP32-CAM در یک نگاه
- مبتنی بر میکروکنترلر ESP32 دو هستهای
- دارای Wi-Fi داخلی
- دارای Bluetooth و BLE
- مجهز به دوربین OV2640 دو مگاپیکسلی
- حداکثر رزولوشن تصویر 1600×1200 پیکسل
- دارای اسلات کارت حافظه microSD
- قابلیت برنامهنویسی با Arduino IDE و ESP-IDF
- مناسب پروژههای دوربین وایفای و IoT
- تغذیه از ورودی 5 ولت

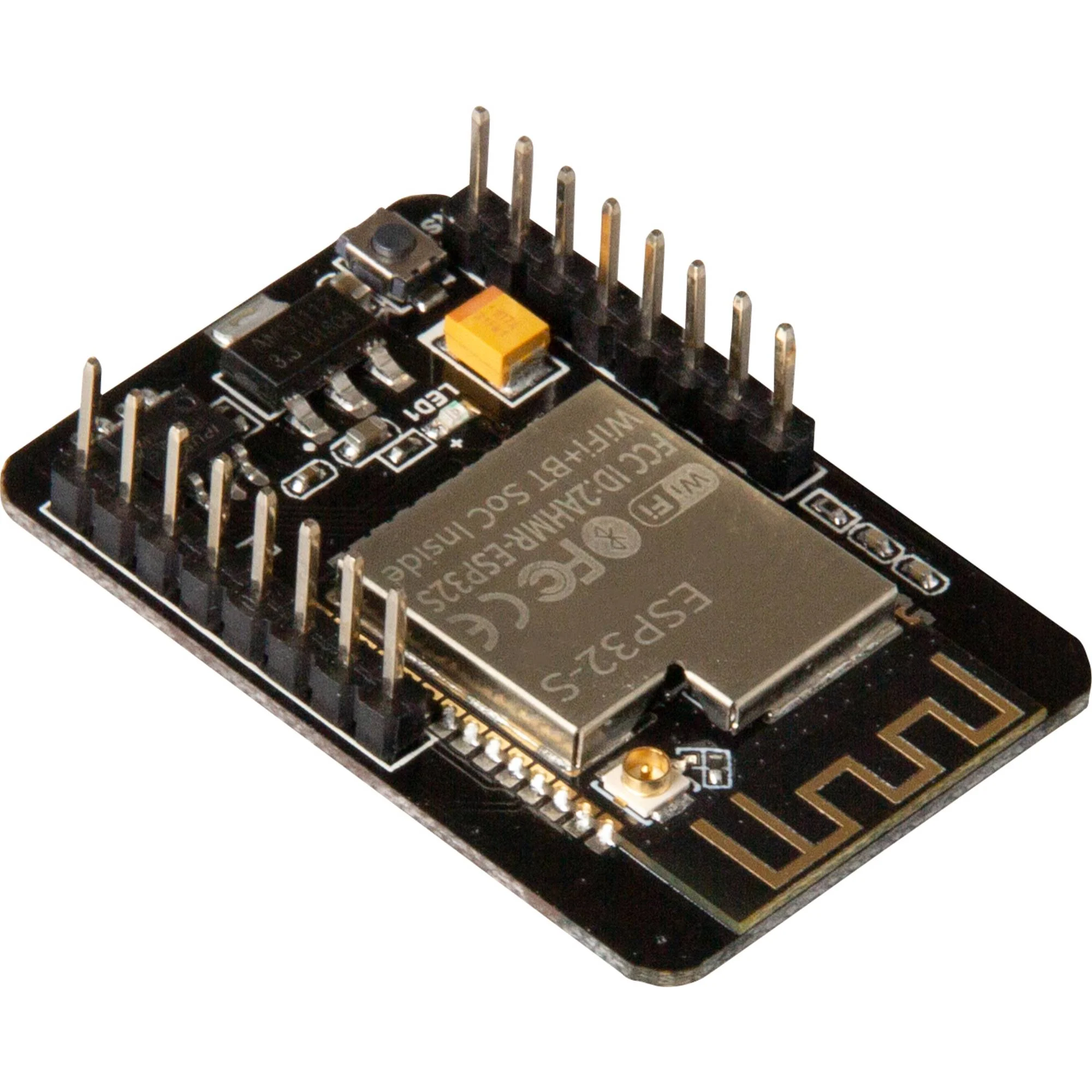

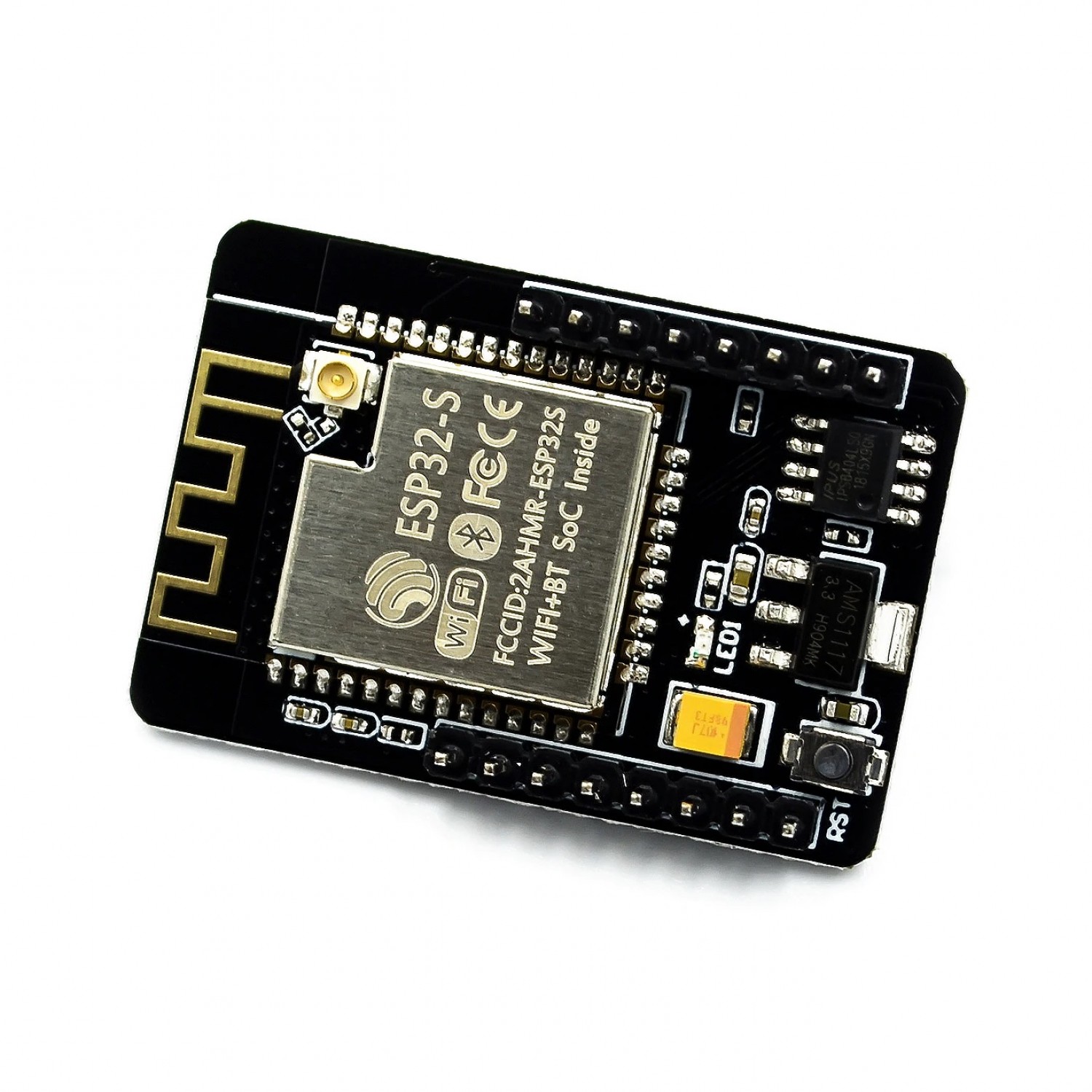

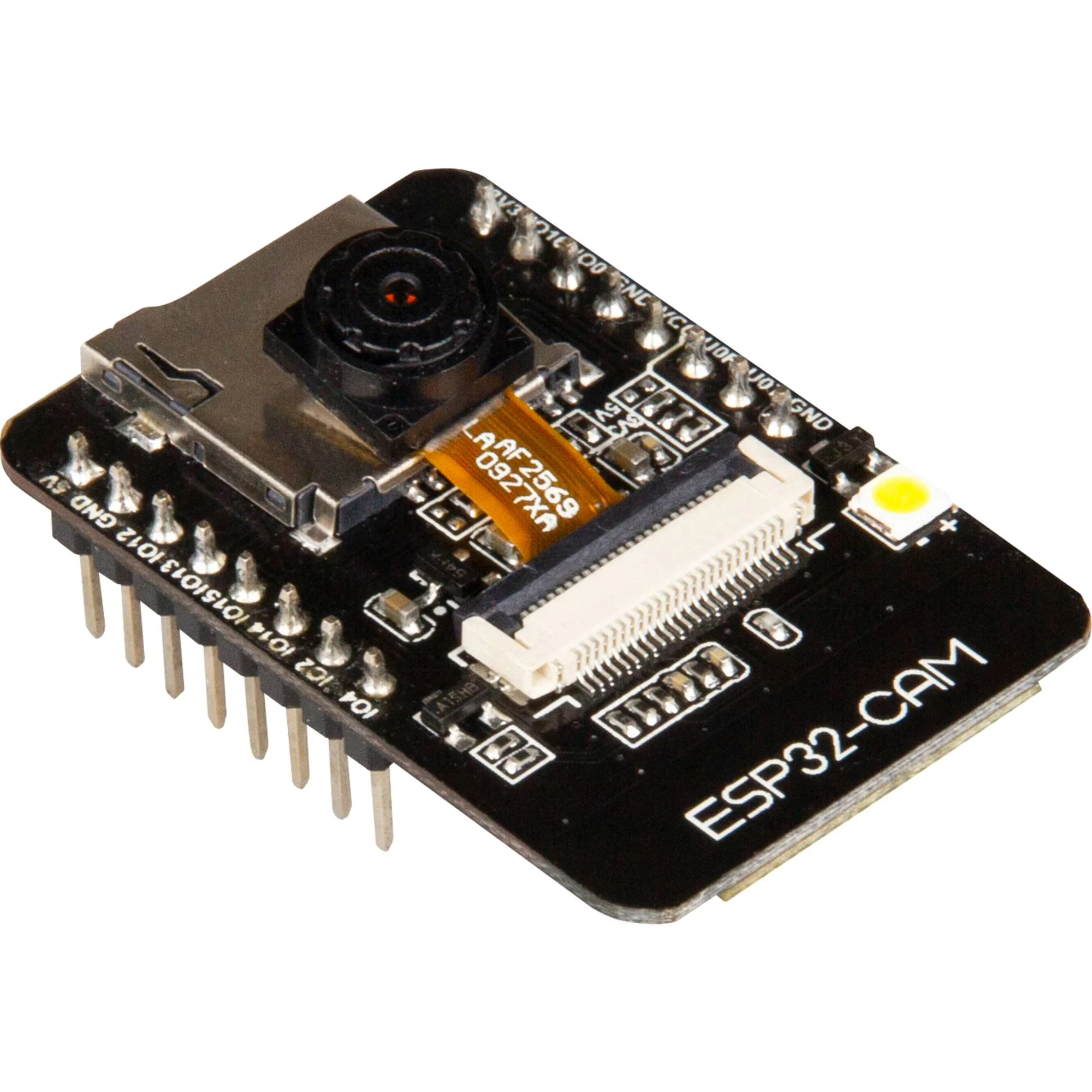

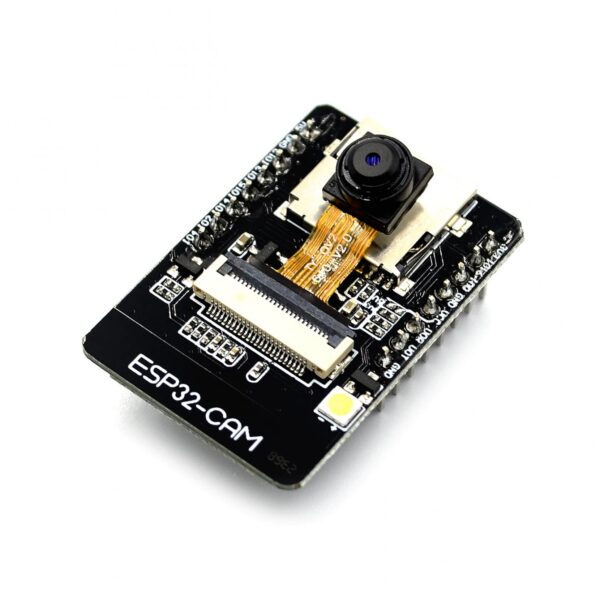

ماژول ESP32-CAM مجهز به دوربین OV2640، وایفای، بلوتوث و درگاه microSD
ESP32-CAM چیست و چه کاری انجام میدهد؟
ESP32-CAM را میتوان یک برد ESP32 دوربیندار دانست. پردازنده اصلی برد وظیفه اجرای برنامه، برقراری ارتباط شبکه و کنترل ورودی و خروجیها را بر عهده دارد و دوربین OV2640 نیز تصویر را برای پردازش، ذخیره یا انتقال در اختیار سیستم قرار میدهد.
در یک پروژه ساده میتوان برد را به شبکه Wi-Fi متصل کرد و تصویر دوربین را در مرورگر مشاهده کرد. در پروژههای پیشرفتهتر نیز امکان ترکیب دوربین با سنسورها، رلهها، کارت حافظه و سرویسهای تحت شبکه وجود دارد.
ثبت تصویر و استفاده در پروژههای تصویری
ارسال تصویر و داده از طریق شبکه
ارتباط بیسیم با تجهیزات سازگار
ذخیره تصاویر و دادههای پروژه
ماژول دوربین وایفای برای پروژههای IoT
یکی از دلایل محبوبیت ESP32-CAM، ترکیب دوربین و ارتباط بیسیم در ابعاد کوچک است. در نتیجه میتوان از آن به عنوان
ماژول دوربین وایفای
در پروژههایی استفاده کرد که لازم است تصویر از یک نقطه دریافت و از طریق شبکه منتقل شود.
- دوربین نظارتی تحت شبکه در پروژههای آزمایشی
- مشاهده تصویر زنده از طریق مرورگر
- ثبت دورهای تصویر روی کارت حافظه
- پروژههای خانه هوشمند
- مانیتورینگ محیط همراه با سنسورها
- پروژههای آموزشی پردازش تصویر
- ارسال تصویر به سرور یا سرویس نرمافزاری
قابلیتهایی مانند تشخیص یا شناسایی چهره به نسخه نرمافزار، کتابخانهها و Firmware مورد استفاده بستگی دارند. بنابراین قبل از طراحی پروژه نهایی، سازگاری مثال نرمافزاری موردنظر با نسخه ESP32 نصبشده در محیط توسعه را بررسی کنید.
مشخصات فنی ماژول ESP32-CAM
| نوع برد | ESP32-CAM دوربیندار |
| پردازنده | ESP32 دو هستهای Tensilica LX6 |
| فرکانس پردازنده | تا 240MHz |
| SRAM | 520KB |
| ارتباط بیسیم | Wi-Fi 802.11 b/g/n و Bluetooth |
| دوربین | OV2640 دو مگاپیکسل |
| حداکثر وضوح تصویر | 1600×1200 پیکسل |
| حافظه جانبی | اسلات microSD |
| رابطهای ارتباطی | UART، SPI، I2C و PWM |
| ولتاژ تغذیه | 5 ولت از طریق ورودی 5V |
| ابعاد برد | حدود 40×27 میلیمتر |
| آنتن | آنتن PCB داخلی |
تغذیه ESP32-CAM؛ یکی از مهمترین نکات راهاندازی
ESP32-CAM برای عملکرد پایدار به یک منبع تغذیه مناسب 5 ولت نیاز دارد. در پروژههایی که دوربین و Wi-Fi همزمان فعال هستند، افت ولتاژ یا منبع تغذیه ضعیف میتواند باعث ریست شدن برد یا اختلال در عملکرد دوربین شود.
خطای Brownout Detector
اگر هنگام راهاندازی با پیام Brownout detector was triggered مواجه شدید، یکی از اولین مواردی که باید بررسی شود کیفیت منبع تغذیه، کابلها و افت ولتاژ مسیر تغذیه است.
در متن راهاندازی این محصول استفاده از منبع 5 ولت پایدار با توان جریاندهی مناسب توصیه شده است. همچنین هنگام برنامهریزی باید زمین مبدل USB-TTL و ESP32-CAM مشترک باشد.
برنامهنویسی ESP32-CAM با Arduino IDE
ESP32-CAM برخلاف بسیاری از بردهای توسعه، بهصورت معمول پورت USB داخلی برای آپلود مستقیم برنامه ندارد؛ بنابراین برای برنامهریزی آن از یک مبدل USB به TTL مانند مدلهای مبتنی بر CH340 یا CP2102 استفاده میشود.
مراحل کلی ورود به حالت پروگرام
- اتصال 5V و GND برد به تغذیه مناسب
- اتصال TX و RX به مبدل USB-TTL با توجه به جهت صحیح ارتباط
- اتصال GPIO0 به GND برای ورود به حالت Flash
- ریست کردن برد
- انتخاب تنظیمات مناسب ESP32 در Arduino IDE
- آپلود برنامه
- پس از پایان پروگرام، خارج کردن GPIO0 از GND و ریست مجدد برد
تنظیم دقیق Board، Flash و Partition در Arduino IDE میتواند به نسخه Core و مثال نرمافزاری مورد استفاده وابسته باشد. بهتر است تنظیمات پروژهای که استفاده میکنید ملاک قرار گیرد.
برای مشاهده یک راهنمای تکمیلی میتوانید از آموزش راهاندازی ESP32-CAM نیز استفاده کنید.

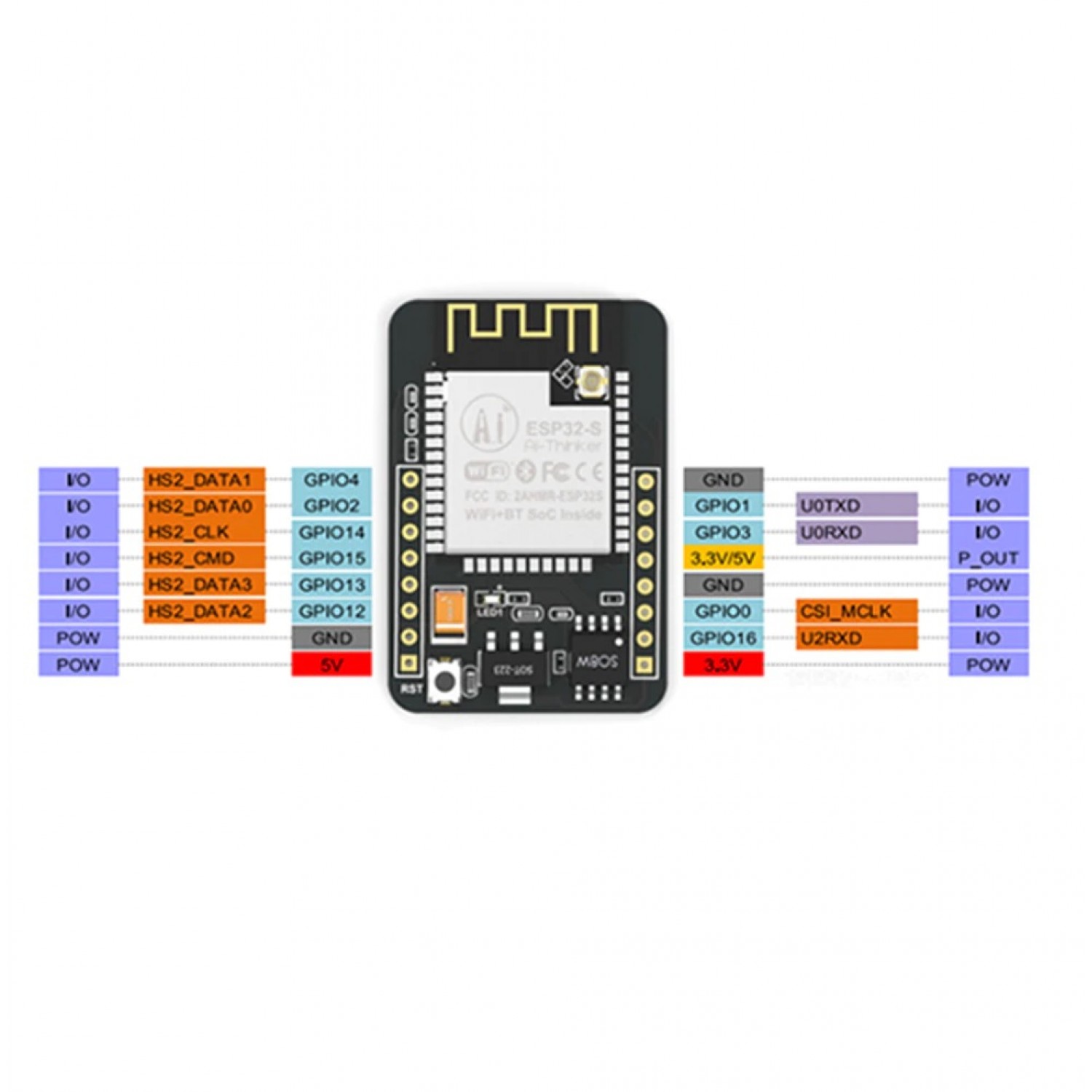

پینهای ESP32-CAM و نکات اتصال
به دلیل اتصال داخلی دوربین و کارت حافظه به بخشی از پایههای ESP32، هنگام استفاده از GPIOها باید بررسی شود که پایه موردنظر همزمان توسط دوربین یا microSD استفاده نشده باشد.
ورودی اصلی تغذیه برد
زمین مشترک مدار
دارای نقش مهم هنگام ورود به حالت پروگرام
برای پروگرام و ارتباط سریال
پایههای GPIO مختلفی مانند GPIO0، GPIO4، GPIO12، GPIO13، GPIO14 و GPIO15 در طراحی این خانواده دیده میشوند؛ اما آزاد بودن هر پایه باید با توجه به استفاده همزمان از دوربین، کارت حافظه و سایر تجهیزات بررسی شود.
چه پروژههایی میتوان با ESP32-CAM ساخت؟
📹 دوربین تحت شبکه
مشاهده تصویر دوربین از طریق شبکه Wi-Fi و مرورگر.
🏠 خانه هوشمند
ترکیب تصویر با سنسورها و تجهیزات کنترلی.
💾 ثبت تصویر
ذخیره تصاویر و اطلاعات پروژه روی microSD.
🌐 IoT تصویری
ارسال تصاویر یا دادهها به سرور و سرویسهای شبکه.
🌦 پایش محیط
ترکیب تصویر با دادههای سنسورهای محیطی.
🧪 پروژه آموزشی
یادگیری ESP32، شبکه، دوربین و پردازش تصویر.
قبل از خرید ESP32-CAM به چه نکاتی توجه کنیم؟
اگر هدف شما خرید ماژول ESP32-CAM است، قبل از سفارش بهتر است نیاز پروژه را مشخص کنید. این برد برای پروژههایی که به دوربین، Wi-Fi و پردازش توسط ESP32 نیاز دارند گزینه کاربردی است، اما برای پروگرام اولیه به تجهیزات جانبی مناسب نیز نیاز خواهد داشت.
- برد بهصورت معمول USB داخلی برای پروگرام مستقیم ندارد.
- برای آپلود برنامه به مبدل USB-TTL نیاز خواهید داشت.
- منبع تغذیه 5 ولت باید پایدار باشد.
- استفاده همزمان از دوربین، microSD و GPIOها نیازمند بررسی پایههای مصرفشده است.
- برای پروژه تصویری، شرایط نور و کیفیت اتصال Wi-Fi نیز روی نتیجه نهایی تأثیر میگذارند.
قطعات مکمل پیشنهادی برای ESP32-CAM
بسته به نوع پروژه، ممکن است در کنار ماژول ESP32-CAM به برخی تجهیزات جانبی نیز نیاز داشته باشید.
سوالات متداول درباره ماژول ESP32-CAM
ESP32-CAM چیست؟
ESP32-CAM یک برد توسعه بر پایه ESP32 است که دوربین OV2640، Wi-Fi، Bluetooth و اسلات microSD را در یک برد کوچک ترکیب میکند.
آیا ESP32-CAM وایفای دارد؟
بله. این ماژول دارای Wi-Fi داخلی است و میتوان از آن برای ارسال تصویر و اطلاعات از طریق شبکه استفاده کرد.
دوربین ESP32-CAM چه مدلی است؟
دوربین موجود در این مدل OV2640 دو مگاپیکسلی است و میتواند تصویر تا رزولوشن 1600×1200 پیکسل تولید کند.
برای برنامهریزی ESP32-CAM به چه چیزی نیاز داریم؟
از آنجا که این برد پورت USB داخلی برای پروگرام مستقیم ندارد، معمولاً از مبدل USB به TTL مانند CH340 یا CP2102 استفاده میشود.
ولتاژ تغذیه ESP32-CAM چقدر است؟
برای تغذیه این برد از ورودی 5 ولت استفاده میشود. استفاده از منبع پایدار برای عملکرد صحیح Wi-Fi و دوربین اهمیت زیادی دارد.
علت خطای Brownout در ESP32-CAM چیست؟
یکی از دلایل رایج این خطا افت ولتاژ یا ضعف منبع تغذیه است. ابتدا منبع، کابلها، اتصالات و افت ولتاژ مسیر را بررسی کنید.
آیا ESP32-CAM از کارت حافظه پشتیبانی میکند؟
بله. روی برد اسلات microSD قرار دارد که میتوان در پروژههای سازگار برای ذخیره تصویر و داده از آن استفاده کرد.
آیا میتوان با ESP32-CAM تصویر زنده مشاهده کرد؟
بله. با استفاده از برنامههای مناسب میتوان تصویر دوربین را از طریق Wi-Fi در مرورگر یا نرمافزارهای دیگر مشاهده کرد.
آیا میتوان سنسور و رله به ESP32-CAM متصل کرد؟
بله، اما تعدادی از GPIOها توسط دوربین یا microSD استفاده میشوند. قبل از اتصال تجهیزات جانبی باید Pinout و پایههای اشغالشده پروژه بررسی شوند.
ESP32-CAM برای چه پروژههایی مناسب است؟
دوربین تحت شبکه، مانیتورینگ محیط، خانه هوشمند، IoT تصویری، ذخیره تصویر روی کارت حافظه و پروژههای آموزشی از کاربردهای متداول این برد هستند.
جمعبندی؛ ESP32-CAM برای چه کسی مناسب است؟
ESP32-CAM برای کاربرانی مناسب است که میخواهند در یک برد کوچک به
پردازنده ESP32، دوربین OV2640، Wi-Fi، Bluetooth و کارت حافظه
دسترسی داشته باشند.
اگر پروژه شما شامل ارسال تصویر از طریق شبکه، دوربین وایفای، ثبت تصویر، IoT یا ترکیب دوربین با سنسورهاست، این برد میتواند بخش اصلی سختافزار پروژه را تشکیل دهد.
پیش از خرید، تنها در نظر داشته باشید که برای پروگرام اولیه معمولاً به یک مبدل USB-TTL و برای عملکرد پایدار به منبع تغذیه مناسب نیاز خواهید داشت.
اسناد فنی محصول
در این بخش میتوانید فایلهای فنی، دیتاشیت و نقشههای مربوط به این محصول را دانلود کنید:
معرفی برند Ai-Thinker
Ai-Thinker یک برند پیشرو و شناختهشده در زمینه طراحی و تولید ماژولها و بردهای وایرلس و اینترنت اشیا (IoT) است. این شرکت با تمرکز بر توسعه راهکارهای ارتباطی مبتنی بر Wi-Fi، Bluetooth و LoRa، توانسته جایگاه ویژهای در بازار جهانی پیدا کند. محصولات Ai-Thinker با کیفیت بالا، کاربری آسان و قیمت مناسب، انتخاب اول مهندسین، طراحان و سازندگان پروژههای هوشمند هستند. از جمله محصولات محبوب این برند میتوان به بردهای ESP8266 و ESP32، ماژولهای Wi-Fi و Bluetooth و ماژولهای LoRa اشاره کرد. این محصولات به دلیل پشتیبانی گسترده، مستندات کامل و قابلیت برنامهریزی آسان، برای توسعه سریع پروژههای IoT و سیستمهای هوشمند بسیار مناسب هستند. برند Ai-Thinker با هدف تسهیل فرآیند طراحی و توسعه، ابزارهای نرمافزاری و کتابخانههای کاربردی متنوعی ارائه میدهد تا مهندسین بتوانند پروژههای خود را با دقت، سرعت و هزینه کمتر پیادهسازی کنند. محصولات این برند در زمینههای خانه هوشمند، مانیتورینگ محیطی، ردیابی، اتوماسیون صنعتی و آموزشی کاربرد فراوان دارند. انتخاب Ai-Thinker به معنای استفاده از تکنولوژیهای روز دنیا در پروژههای شما است. این برند با ارائه محصولات با کیفیت، مستندات کامل و پشتیبانی حرفهای، امکان طراحی و اجرای سیستمهای اینترنت اشیا و پروژههای هوشمند را برای کاربران و مهندسین به سادهترین شکل ممکن فراهم میکند.4 دیدگاه برای ماژول وای فای و بلوتوث ESP32-CAM با دوربین 2 مگاپیکسل RHYX-M21
برای ثبت نقد و بررسی وارد حساب کاربری خود شوید.
امیر –
با عرض سلام
ببخشید میزان رمش رو میشه بفرماین داخل توضیحات نوشته ۲ تا ۸ ؟
Store manager admin –
سلام دوست عزیز
ممنون از سوال خوبتون. داخل سایت اصلاح شد مورد درخواستتون.
520 کیلوبایت SRAM، PSRAM خارجی 4MB
محمد –
ببخشید برای راه اندازیش آموزشی دارین ؟
Store manager admin –
https://lastminuteengineers.com/getting-started-with-esp32-cam/ این سایت بصورت جامع اموزش قرار داده امیدوارم مفید باشه.
حسام –
ببخشید این نموه قابلیت عکس برداری خودکار هم داره یعنی میشه حالتی رو مشخص کرد که فقط تو اون حالت خودکار عکس برداری کنه؟
Store manager admin –
سلام دوست عزیز .
بله ✅
ماژول ESP32-CAM این قابلیت رو داره که با برنامهنویسی، در شرایط خاص (مثل تشخیص حرکت، تغییر نور یا زمان مشخص) بهصورت خودکار عکسبرداری کنه.
کافیه با Arduino IDE یا MicroPython کد مربوط به motion detection یا trigger condition رو بنویسی تا فقط در اون حالت خاص عکس بگیره. 📸
ندا –
سلام. آیا دوربین های با کیفیت بالاتر هم میشه وصل کرد به این بورد؟
Store manager admin –
سلام، ماژول ESP32-CAM معمولاً با دوربین OV2640 عرضه میشود که دارای رزولوشن 2 مگاپیکسل است. این دوربین از رابط DVP (Digital Video Port) استفاده میکند و از طریق پینهای XCLK، PCLK، VSYNC، HREF و D0–D7 به ESP32 متصل میشود.
محدودیتها 🚫
ESP32 بهعنوان کنترلر تصویر پیشرفته عمل نمیکند و تنها از DVP parallel interface تا رزولوشن حدود 2 مگاپیکسل (UXGA) پشتیبانی میکند. بنابراین:
نمیتواند بهخوبی دوربینهای با کیفیت بالاتر مثل OV5640 (5MP) یا OV7670 را با سرعت بالا مدیریت کند.
به دلیل محدودیت حافظه RAM داخلی ESP32 (چند صد کیلوبایت)، پردازش تصاویر با فریمبافر بزرگ ممکن نیست.
