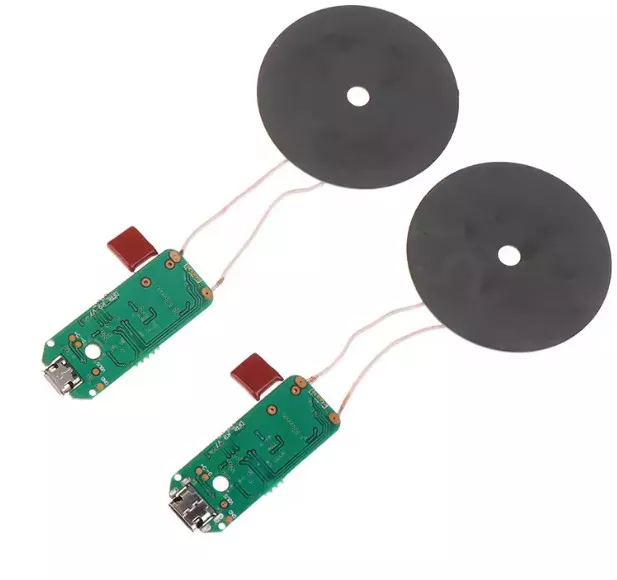

ماژول شارژر وایرلس 15 وات Type-C به همراه کویل شارژ (Qi Wireless Charger TX)

ماژول شارژر وایرلس 15 وات با ورودی Type-C یک برد فرستنده بی‌سیم (Wireless Charger Transmitter Module) حرفه‌ای و آماده استفاده برای طراحی و ساخت انواع پد شارژ بی‌سیم سریع است. این ماژول از استاندارد جهانی Qi Wireless Charging Protocol پشتیبانی می‌کند و با طیف وسیعی از گوشی‌های هوشمند، هندزفری‌های بی‌سیم، ساعت‌های هوشمند و سایر دستگاه‌های دارای گیرنده وایرلس کاملاً سازگار است.

ویژگی‌های اصلی ماژول شارژر وایرلس 15 وات

• توان خروجی متغیر 5W / 7.5W / 10W / 15W با تنظیم خودکار
• پشتیبانی از شارژ سریع (Fast Wireless Charging)

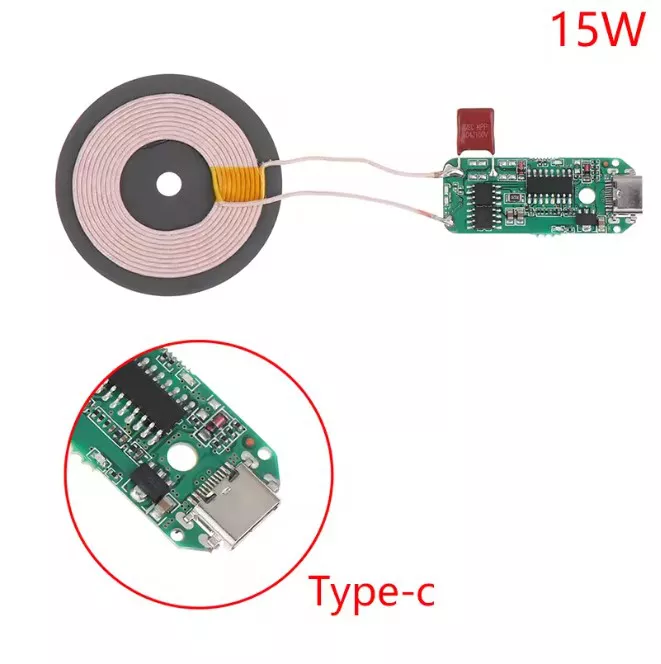

• ورودی Type-C سازگار با آداپتورهای QC
• استاندارد Qi برای سازگاری گسترده با دستگاه‌ها
• سیستم محافظت هوشمند چندلایه
• طراحی فشرده و مناسب برای نصب داخلی

مشخصات فنی ماژول شارژر وایرلس 15 وات

• نوع ماژول: Wireless Charger Transmitter Module + Coil
• توان خروجی: حداکثر 15 وات
• ولتاژ ورودی: 5V / 9V / 12V DC
• جریان خروجی: 5V-1A، 9V-1.1A، 9V-1.66A
• پروتکل شارژ: Qi Wireless Charging
• فاصله عملکرد: حداکثر 6 میلی‌متر
• ابعاد برد: 33×23 میلی‌متر
• قطر کویل: 43 میلی‌متر
• رنگ PCB: مشکی یا سبز (بسته به سری تولید)

سیستم‌های حفاظتی هوشمند

این ماژول به مدارهای محافظتی پیشرفته مجهز است که از دستگاه و برد در برابر افزایش ولتاژ (Over Voltage Protection)، جریان بیش از حد (Over Current Protection) و افزایش دما (Over Temperature Protection) محافظت می‌کند. همچنین در صورت تشخیص جسم فلزی خارجی (FOD) در محدوده کویل، عملکرد شارژ متوقف می‌شود تا از ایجاد گرمای ناخواسته جلوگیری گردد.

کاربردهای ماژول شارژر وایرلس 15 وات

به دلیل طراحی فشرده و استاندارد بودن پروتکل شارژ، این ماژول در پروژه‌های متنوعی قابل استفاده است:

• ساخت پد شارژ بی‌سیم رومیزی
• نصب داخل میز کار یا میز مطالعه
• طراحی پایه شارژ دکوراتیو
• استفاده در خودرو برای شارژ وایرلس موبایل
• پروژه‌های خانه هوشمند
• اسپیکرهای قابل حمل با شارژ وایرلس داخلی
• محصولات تجاری تولید انبوه

مزایای استفاده در پروژه‌های DIY و صنعتی

اگر تولیدکننده تجهیزات الکترونیکی یا فعال حوزه طراحی برد هستید، این ماژول یک راهکار سریع و مقرون‌به‌صرفه برای افزودن قابلیت شارژ بی‌سیم به محصولات شماست. حذف کانکتورهای فیزیکی باعث افزایش طول عمر دستگاه، کاهش خرابی مکانیکی و بهبود تجربه کاربری می‌شود.

برای پروژه‌های آموزشی، دانشگاهی و تحقیقاتی نیز این ماژول گزینه‌ای عالی جهت آموزش اصول القای مغناطیسی و طراحی سیستم‌های تغذیه بی‌سیم محسوب می‌شود.

نکات مهم نصب و استفاده از ماژول شارژر وایرلس 15 وات

برای دستیابی به بیشترین بازدهی، توصیه می‌شود از آداپتور QC با توان کافی استفاده شود. قرارگیری دقیق کویل فرستنده در مرکز دستگاه گیرنده باعث افزایش راندمان شارژ خواهد شد. همچنین نباید هیچ قطعه فلزی بین کویل و دستگاه قرار گیرد، زیرا موجب کاهش راندمان و افزایش دما می‌شود.

در طراحی محصولات نهایی، بهتر است فاصله بین کویل و سطح بیرونی دستگاه کمتر از 6 میلی‌متر باشد تا افت توان رخ ندهد. استفاده از تهویه مناسب نیز برای عملکرد پایدار در توان 15 وات پیشنهاد می‌شود.

جمع‌بندی نهایی

ماژول شارژر وایرلس 15 وات Type-C به همراه کویل شارژ، یک انتخاب حرفه‌ای برای مهندسان، تولیدکنندگان و علاقه‌مندان حوزه الکترونیک است که به دنبال پیاده‌سازی شارژ بی‌سیم سریع و استاندارد در محصولات خود هستند. پشتیبانی از Qi، توان خروجی بالا، سیستم‌های حفاظتی هوشمند و طراحی فشرده، این ماژول را به گزینه‌ای ایده‌آل برای کاربردهای خانگی، صنعتی و آموزشی تبدیل کرده است.
