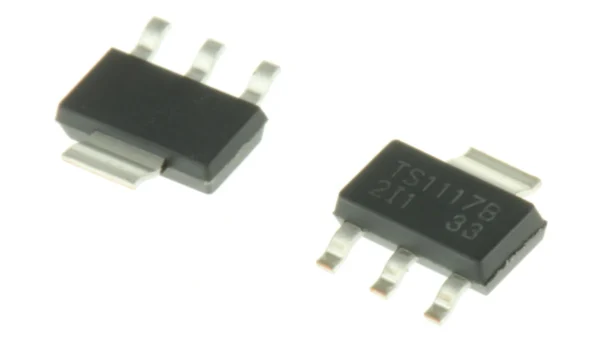

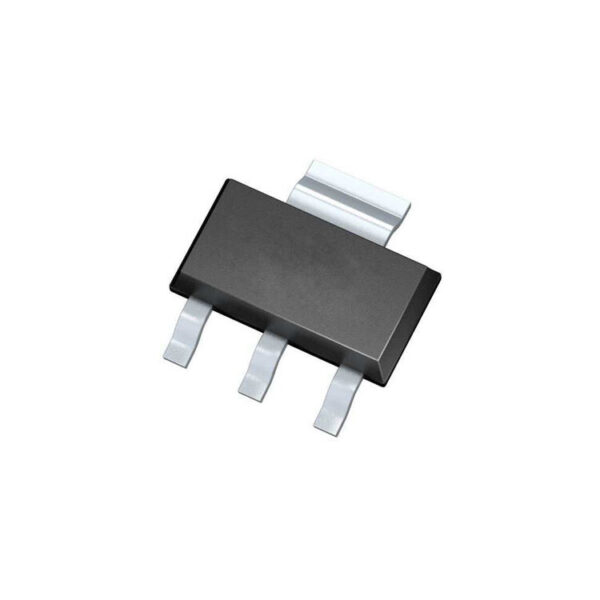

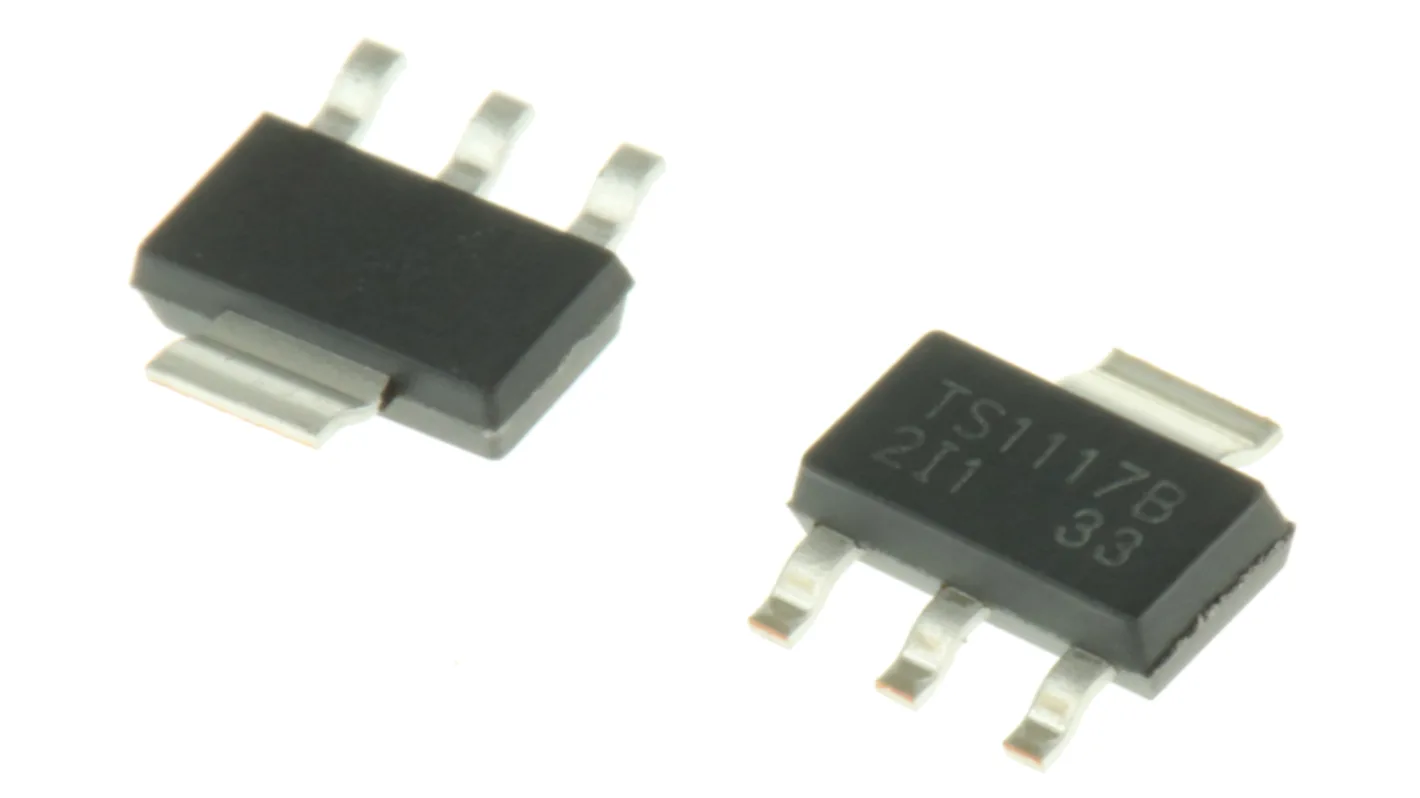

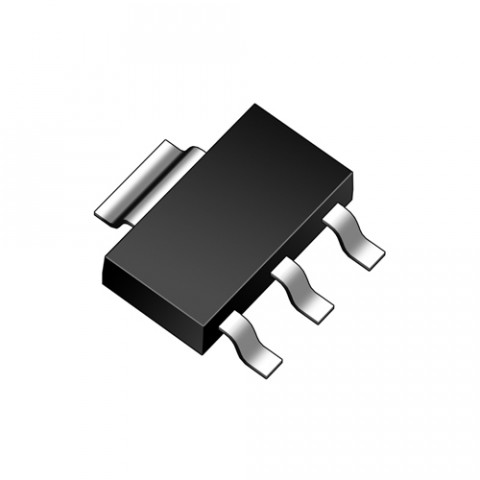

رگولاتور خطی TLV1117-33IDCYR 800mA
ویژگی های محصول
- رگولاتور خطی با جریان خروجی 800mA
- ورودی: 2.7 تا 15 ولت، خروجی ثابت 3.3 ولت
- پکیج SOT-223 با نصب سطحی (SMD)
- دقت خروجی ±1% در دمای 25°C
- ویژگیهای حفاظت داخلی: Foldback Current Limit و Soft-Start
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
1,036,000 ریال
محصولات مرتبط
رگولاتور TLV1117-33IDCYR از شرکت Texas Instruments یک رگولاتور ولتاژ خطی با خروجی ثابت 3.3 ولت و جریان خروجی حداکثر 800mA است. این قطعه قادر است ولتاژ ورودی از 2.7 تا 15 ولت را مدیریت کرده و برای کاربردهای مختلف الکترونیکی مناسب باشد. رگولاتور TLV1117 دارای نسخههای ثابت و قابل تنظیم است و نسخه ثابت آن نیاز به جریان حداقلی برای عملکرد پایدار ندارد.
این رگولاتور از ویژگیهای پیشرفتهای مانند Soft-Start برای کاهش جریان هجومی هنگام روشن شدن و Foldback Current Limit برای محدود کردن توان تلفاتی در شرایط اضافه بار یا اتصال کوتاه بهره میبرد. استفاده از این ویژگیها باعث صرفهجویی در فضای PCB و کاهش هزینهها میشود.
ویژگیهای کلیدی:
- ولتاژ ورودی: 2.7 تا 15 ولت
- ولتاژ خروجی: ثابت 3.3 ولت
- جریان خروجی: حداکثر 800mA
- دقت خروجی: ±1% در دمای 25°C
- Quiescent Current: 60µA (Fixed) / 5mA (Adjustable)
- پکیج: SOT-223 (DCY) با 4 پایه
- دمای کاری: -40 تا +125 درجه سانتیگراد
- RoHS و REACH compliant
کاربردها:
- تغذیه میکروکنترلرها و مدارهای دیجیتال
- مدارات صنعتی با جریان متوسط
- منابع تغذیه خطی و ماژولهای الکترونیکی
- پروژههای آموزشی و تحقیقاتی
- سیستمهای با نیاز به تثبیت ولتاژ دقیق و حفاظت اضافه بار
نکات فنی و طراحی:
- برای بهبود پاسخ گذرا و پایداری، استفاده از خازن حداقل 10µF در خروجی توصیه میشود.
- نسخه ثابت جدید TLV1117 نیازی به جریان حداقلی ندارد و دارای Soft-Start داخلی است.
- در شرایط اتصال کوتاه یا بار زیاد، Foldback Current Limit از آسیب قطعه جلوگیری میکند.
- ابعاد پکیج SOT-223 مناسب برای نصب سطحی و استفاده در بردهای فشرده است.
TLV1117-33IDCYR با ترکیب دقت بالا، جریان قابل قبول و ویژگیهای حفاظتی داخلی، گزینهای عالی برای طراحی منابع تغذیه و مدارهای حساس است.
اسناد فنی محصول
در این بخش میتوانید فایلهای فنی، دیتاشیت و نقشههای مربوط به این محصول را دانلود کنید:
معرفی برند Texas Instruments
Texas Instruments (TI) یکی از بزرگترین و شناختهشدهترین شرکتهای جهانی در حوزه **تولید نیمههادی و قطعات الکترونیکی** است. این شرکت آمریکایی با بیش از ۹۰ سال سابقه، در زمینه طراحی و تولید **میكروكنترلرها، پردازندهها، مدارهای مجتمع آنالوگ و دیجیتال، حسگرها و پردازشگرهای سیگنال دیجیتال (DSP)** فعالیت میکند و محصولات آن در صنایع مختلف از جمله خودرو، تجهیزات صنعتی، پزشکی، ارتباطات و مصرفکنندههای الکترونیکی کاربرد دارد. ([ti.com](https://www.ti.com/))
Texas Instruments به دلیل تمرکز بر **تحقیق و توسعه پیشرفته** و نوآوری در طراحی تراشهها، توانسته محصولات با کیفیت، عملکرد پایدار و مصرف انرژی بهینه ارائه دهد. این برند در سراسر جهان با ارائه **خانوادههای میکروکنترلر، پردازندههای ARM، DSPها و تراشههای آنالوگ** شناخته میشود و به عنوان یک مرجع قابل اعتماد برای مهندسین و توسعهدهندگان پروژههای صنعتی و علمی مطرح است. ([ti.com](https://www.ti.com/product-selection/overview.html))
محصولات TI شامل میکروکنترلرها (MCU)، پردازندههای سیگنال دیجیتال (DSP)، مدارهای مجتمع آنالوگ و دیجیتال، حسگرها و ماژولهای اندازهگیری، کنترلکنندههای توان و منابع تغذیه و مدارهای ارتباطی و بیسیم است. این محصولات در کاربردهای متنوعی مانند اتوماسیون صنعتی، خودروهای هوشمند، اینترنت اشیا (IoT)، تجهیزات پزشکی و دستگاههای مصرفی به کار میروند. ([ti.com](https://www.ti.com/technologies/overview.html))
یکی از نقاط قوت برند Texas Instruments، ارائه **ابزارهای توسعه، کتابخانهها، نرمافزارهای شبیهسازی و آموزشهای فنی** است که به مهندسین کمک میکند تا پروژههای خود را سریعتر و با دقت بیشتر طراحی و اجرا کنند. این ویژگی باعث شده TI در میان **مهندسین حرفهای و توسعهدهندگان سیستمهای تعبیهشده (Embedded Systems)** محبوبیت ویژهای داشته باشد. ([ti.com](https://www.ti.com/tool/))
انتخاب محصولات Texas Instruments به معنای دسترسی به تراشهها و قطعات الکترونیکی با **کیفیت جهانی، عملکرد قابل اعتماد و پشتیبانی فنی گسترده** است. TI با حضور جهانی، شبکه گسترده فروش و خدمات، و ارائه محصولات نوآورانه، امکان طراحی و اجرای پروژههای الکترونیکی، صنعتی و تحقیقاتی را با بالاترین استانداردها برای کاربران فراهم میکند. ([ti.com](https://www.ti.com/about-ti/overview.html))
