رگولاتور 1.8 ولت مدل AMS1117-1.8 پکیج SOT-223 | های کپی

0
بدون دیدگاه >
Add to wishlist
Compare

ویژگی های محصول

  • رگولاتور خطی با توان خروجی تا 1 آمپر
  • ولتاژ خروجی ثابت 1.8 ولت
  • دارای Dropout ولتاژ پایین (1.25V)
  • پکیج SOT-223 مناسب برای کاربردهای SMD
  • محافظت حرارتی داخلی در برابر افزایش دما

امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.

مزایای خرید این محصول
۳٪ از مبلغ خرید، فوری به کیف پولت برمی‌گرده
با نوشتن نظرت، اعتبار هدیه دریافت می‌کنی
50 هزار تومان تخفیف اولین خرید با کد TESLA
فروشگاه اینترنتی تسلا شاپ

ضمانت اصالت | قیمت مناسب | ارسال فوری

79,000 ریال

2 در انبار

روش‌ها و هزینه‌های ارسال

امکان ارسال فوری کالا در تهران
امکان ارسال رایگان کالا به تمام نقاط کشور
امکان دریافت حضوری کالا
ویژه کاربران تسلا شاپ

هفت روز ضمانت بازگشت کالا
پشتیبانی فنی از طریق تیکت

محصولات مرتبط

قیمت و خرید رگولاتور 7805ABV پکیج TO-220 | اصل

رگولاتور 7805ABV پکیج TO-220 | اصل

743,000 ریال

رگولاتور ولتاژ 7805

رگولاتور ولتاژ 7805 SMD پکیج SOT-89 | اصل

49,000 ریال

رگولاتور ولتاژ 7805 SMD پکیج TO-

رگولاتور ولتاژ 7805 SMD پکیج TO-263AB (D2PAK)

432,000 ریال

رگولاتور ولتاژ 7805

رگولاتور ولتاژ 7805 پکیج TO-220 | کپی

241,000 ریال

رگولاتور ولتاژ 7805

رگولاتور ولتاژ 7805 پکیج TO-220 | اصل

ناموجود

رگولاتور 2.5 ولت مدل AMS1117-2.5

رگولاتور 2.5 ولت مدل AMS1117-2.5 پکیج SOT-223 | های کپی

79,000 ریال

رگولاتور 1.8 ولت مدل AMS1117-1.8

رگولاتور 1.8 ولت مدل AMS1117-1.8 پکیج SOT-223 | های کپی

79,000 ریال

رگولاتور 1.2 ولت مدل AMS1117-1.2

رگولاتور 1.2 ولت مدل AMS1117-1.2 پکیج SOT-223 | های کپی

79,000 ریال

رگولاتور ولتاژ AMS1117-ADJ

رگولاتور ولتاژ AMS1117-ADJ پکیج SOT-223 | های کپی

76,000 ریال

رگولاتور 5 ولت مدل AMS1117-5.0 پکیج SOT-223 | های کپی

76,000 ریال

رگولاتور خطی MIC29302WU پکیج TO-263

ناموجود

رگولاتور خطی TLV1117-33IDCYR 800mA

1,036,000 ریال

رگولاتور 3.3 ولت AMS1117 پکیج SOT-223 |اصل

151,000 ریال

رگولاتور XC6206P182MR LDO 1V8

1,314,000 ریال

توضیحات

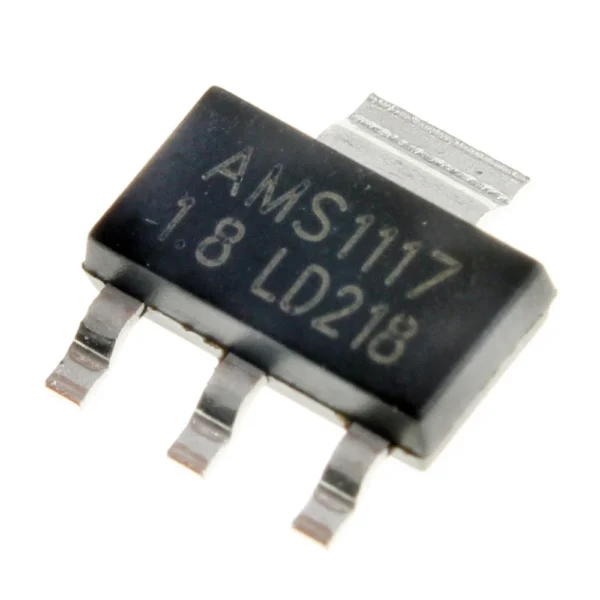

معرفی رگولاتور AMS1117-1.8

رگولاتور 1.8 ولت مدل AMS1117-1.8 یک رگولاتور خطی از نوع LDO (Low Dropout Regulator) است که قابلیت تأمین جریان خروجی تا 1 آمپر را دارد. این مدل با ولتاژ خروجی ثابت 1.8 ولت طراحی شده و برای استفاده در بردهای تغذیه، مدارهای منطقی، میکروکنترلرها و کاربردهای عمومی الکترونیکی بسیار محبوب است.

رگولاتور 1.8 ولت مدل AMS1117-1.8

رگولاتور 1.8 ولت مدل AMS1117-1.8

مشخصات فنی رگولاتور 1.8 ولت مدل AMS1117-1.8

  • برند: Advanced Monolithic Systems
  • پکیج: SOT-223
  • نوع خروجی: ولتاژ ثابت (Fixed)
  • ولتاژ خروجی: 1.8V
  • جریان خروجی: 1A
  • ولتاژ ورودی: حداکثر 18V
  • Dropout ولتاژ: حدود 1.25V
  • تلورانس خروجی: ±0.2%
  • دمای کاری: از -20°C تا +125°C
  • نوع پلاریته: مثبت (Positive Regulator)
  • نوع نصب: SMD/SMT

ویژگی‌های اصلی

  • افت ولتاژ پایین (Low Dropout) برای افزایش راندمان
  • پاسخ سریع به تغییرات بار (Load Regulation: 0.2%)
  • دارای مدار حفاظت حرارتی داخلی
  • مناسب برای تغذیه مدارهای دیجیتال و آنالوگ
  • مناسب برای طراحی‌های کم‌مصرف

کاربردهای رگولاتور 1.8 ولت مدل AMS1117-1.8

  • رگولاتور 12V به 1.8V در مدارهای عمومی
  • تغذیه آردوینو و میکروکنترلرها
  • پروژه‌های DIY و الکترونیکی آموزشی
  • مدارهای Post-Regulation در مبدل‌های سوئیچینگ
  • منابع تغذیه مادربورد و سیستم‌های SCSI

مزایا نسبت به مدل‌های مشابه

  • راندمان بالا به دلیل جریان بایاس پایین
  • محافظت خودکار در برابر گرمای بیش از حد
  • کیفیت پایدار و عمر طولانی
  • سازگاری با پکیج‌های استاندارد SOT-223 و TO-252

نکات طراحی

  • برای پایداری بهتر، از خازن خروجی با ظرفیت حداقل 10µF استفاده کنید.
  • در طراحی PCB، سطح حرارتی زیر پکیج را برای انتقال گرما در نظر بگیرید.
  • در صورت استفاده در جریان‌های بالا، از هیت‌سینک یا مسیر مسی عریض برای دفع حرارت استفاده شود.

جمع‌بندی

رگولاتور AMS1117-1.8 یکی از رایج‌ترین رگولاتورهای ولتاژ ثابت در پروژه‌های الکترونیکی است. این قطعه با عملکرد مطمئن، ابعاد کوچک و نصب آسان در پکیج SOT-223، انتخابی ایده‌آل برای کاربردهای آموزشی، صنعتی و محصولات الکترونیکی کوچک است.
