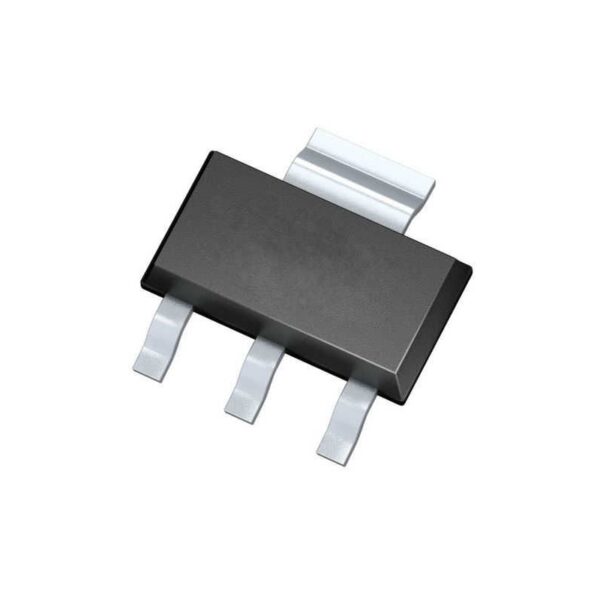

رگولاتور 3.3 ولت AMS1117 پکیج SOT-223 |اصل
ویژگی های محصول
- رگولاتور ولتاژ 3.3 ولت با جریان خروجی 1 آمپر
- نوع LDO با افت ولتاژ کم و پایداری بالا
- دارای حفاظت در برابر اضافهجریان و افزایش دما
- پکیج SOT-223 مناسب برای مونتاژ سطحی (SMD)
- مناسب برای تغذیه میکروکنترلرها، سنسورها و ماژولهای 3.3 ولتی
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
151,000 ریال
4 در انبار
محصولات مرتبط
رگولاتور ولتاژ 3.3 ولت AMS1117 پکیج SOT-223
رگولاتور AMS1117-3.3 یکی از محبوبترین و پرکاربردترین رگولاتورهای ولتاژ خطی (LDO) در بین طراحان الکترونیک است.
این قطعه با ارائه ولتاژ ثابت 3.3 ولت و توانایی تأمین جریان تا 1 آمپر، بهصورت گسترده در مدارهای دیجیتال، سنسورها، ماژولهای ارتباطی و بردهای توسعه مورد استفاده قرار میگیرد.
ویژگیها و مزایا
- خروجی دقیق و پایدار 3.3 ولت
- قابلیت تأمین جریان خروجی تا 1 آمپر
- طراحی شده با تکنولوژی LDO برای عملکرد در اختلاف ولتاژ پایین
- دارای محافظ داخلی در برابر افزایش دما و اضافهجریان
- ابعاد کوچک و قابلیت نصب سطحی (SMD) در پکیج SOT-223
- پایداری حرارتی و الکتریکی عالی برای کاربردهای صنعتی و تحقیقاتی
شرح فنی محصول
رگولاتور AMS1117-3.3 از نوع خطی با ساختار LDO (Low Dropout) بوده و قادر است در شرایطی با اختلاف کم بین ولتاژ ورودی و خروجی عملکرد پایداری ارائه دهد.
ولتاژ Dropout این قطعه در حدود 1.1 ولت در جریان 800 میلیآمپر است، به این معنی که برای خروجی 3.3 ولت، ولتاژ ورودی حداقل باید حدود 4.4 ولت باشد.
این رگولاتور دارای سیستمهای محافظتی در برابر افزایش دما و جریان بیش از حد است تا از آسیب دیدن مدار جلوگیری کند.
بدنه فلزی پکیج SOT-223 نقش مهمی در دفع حرارت دارد و در صورت نیاز، میتوان از هیتسینک برای افزایش ظرفیت توان تلفاتی تا حدود 1.25 وات استفاده کرد.
کاربردها
- تغذیه میکروکنترلرها مانند ESP8266، STM32، Arduino و NodeMCU
- ماژولهای WiFi، Bluetooth، NRF، LoRa و GPS
- تأمین ولتاژ دقیق برای سنسورهای دیجیتال و مدارات منطقی 3.3 ولت
- پروژههای آموزشی، تحقیقاتی و ابزارهای قابلحمل
- مدارات رابط بین سیستمهای 5 ولت و 3.3 ولت
نکات مهم در استفاده
- برای پایداری بیشتر خروجی، حتماً از خازنهای ورودی و خروجی (مثلاً 10µF) استفاده کنید.
- در صورتی که جریان مصرفی بالاست، از هیتسینک یا سطح مسی مناسب برای دفع حرارت استفاده کنید.
- ورودی را همیشه کمتر از 18 ولت نگه دارید تا از آسیب به تراشه جلوگیری شود.
- برای مدارات حساس، از مسیرهای کوتاه و ضخیم برای تغذیه استفاده کنید.
مشخصات فنی
| ولتاژ ورودی | حداقل 4.4 ولت (Dropout در نظر گرفته شده) |
| ولتاژ خروجی | 3.3 ولت ثابت |
| حداکثر جریان خروجی | 1 آمپر |
| نوع رگولاتور | LDO (Low Dropout) |
| ولتاژ Dropout | حدود 1.1 ولت در 800mA |
| پکیج | SOT-223 (نصب سطحی) |
| توان تلفاتی | حداکثر 1.25 وات (با هیتسینک) |
| جریان در حالت بدون بار | 5mA (تقریبی) |
| دمای کاری | -40 تا +125 درجه سانتیگراد |
| حداکثر ولتاژ ورودی | 18 ولت |
| برند | Advanced Monolithic Systems |
جمعبندی
اگر به دنبال یک رگولاتور دقیق، پایدار و اقتصادی برای پروژههای دیجیتال و صنعتی هستید،
AMS1117-3.3 بهترین انتخاب است. طراحی ساده، قابلیت اطمینان بالا و عملکرد عالی در شرایط مختلف،
این مدل را به یکی از پراستفادهترین رگولاتورها در جهان تبدیل کرده است.
