رگولاتور ولتاژ AMS1117-ADJ پکیج SOT-223 | های کپی
ویژگی های محصول
- نوع رگولاتور: LDO قابل تنظیم (Adjustable)
- جریان خروجی: تا 1 آمپر
- ولتاژ ورودی: از 2.65 تا 18 ولت
- افت ولتاژ: حدود 1.3 ولت
- پکیج: SOT-223 مناسب برای نصب سطحی (SMD)
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
76,000 ریال
محصولات مرتبط
معرفی رگولاتور ولتاژ AMS1117-ADJ
رگولاتور ولتاژ AMS1117-ADJ یکی از اعضای خانواده رگولاتورهای LDO (Low Dropout Regulator) از شرکت Advanced Monolithic Systems است. این رگولاتور برای تأمین ولتاژ خروجی پایدار و قابل تنظیم در پروژههای الکترونیکی مختلف مورد استفاده قرار میگیرد. طراحی ساده، کارایی بالا و توان خروجی تا 1 آمپر باعث شده تا این مدل در بین مهندسان و طراحان بردهای الکترونیکی بسیار محبوب باشد.

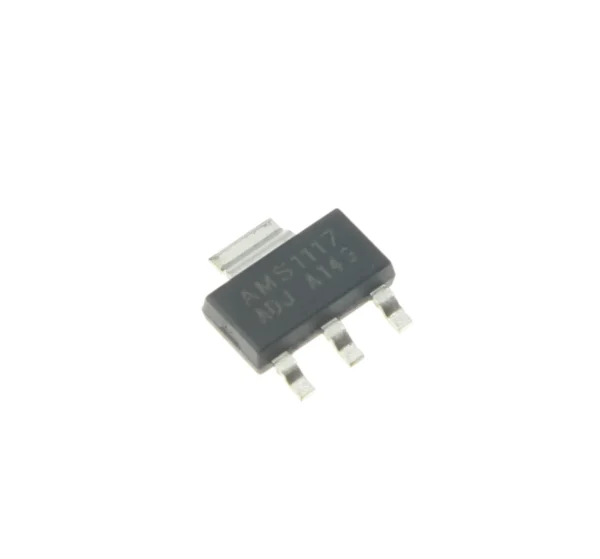

رگولاتور ولتاژ AMS1117-ADJ
ویژگیها و مزایا
- قابلیت تنظیم ولتاژ خروجی بین 1.2 تا 5 ولت
- ارائه جریان خروجی تا حداکثر 1 آمپر
- افت ولتاژ پایین در حدود 1.3 ولت
- پکیج استاندارد SOT-223 مناسب برای نصب سطحی (SMD/SMT)
- پایداری حرارتی و عملکرد مطمئن تا دمای 150 درجه سانتیگراد
- مناسب برای مدارهای تغذیه، پروژههای DIY و مدارات میکروکنترلری
کاربردهای رایج
- تغذیه بردهای توسعه مانند Arduino و ESP32
- مدارهای تنظیم ولتاژ برای سنسورها و ICها
- منابع تغذیه قابل تنظیم و پروژههای آموزشی
- طراحی منبع تغذیه برای مدارات دیجیتال و آنالوگ
مشخصات فنی
| Output Current | 1 A |
| Polarity | Positive Type |
| Tolerance | ±0.2% |
| Output Type | Adjustable |
| Output Voltage Range | 1.2 V – 5 V |
| Number of Outputs | 1 |
| Dropout Voltage | 1.3 V |
| Input Voltage Range | 2.65 V – 18 V |
| Mounting Style | SMD/SMT |
| Operating Temperature Range | -40 °C تا 150 °C |
| Brand | Advanced Monolithic Systems |
| Package | SOT-223 |
نکات مهم در استفاده
برای عملکرد بهینه رگولاتور AMS1117-ADJ، حتماً از خازنهای ورودی و خروجی مطابق توصیه دیتاشیت استفاده کنید تا پایداری ولتاژ حفظ شود.
همچنین توجه داشته باشید که در صورت استفاده در جریانهای بالا، نیاز به هیتسینک برای جلوگیری از افزایش دما وجود دارد.
این رگولاتور در طراحی مدارهای تغذیه قابل اطمینان و با راندمان مناسب، انتخابی ایدهآل محسوب میشود.

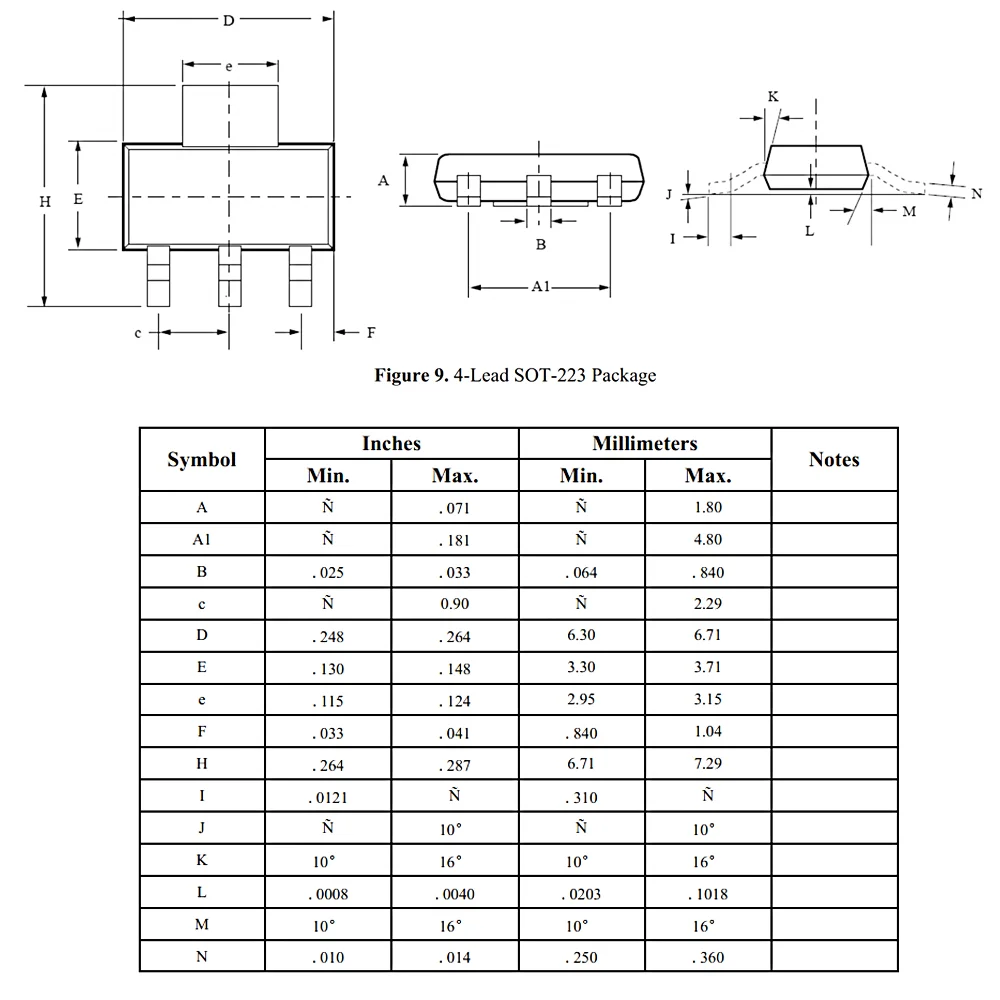

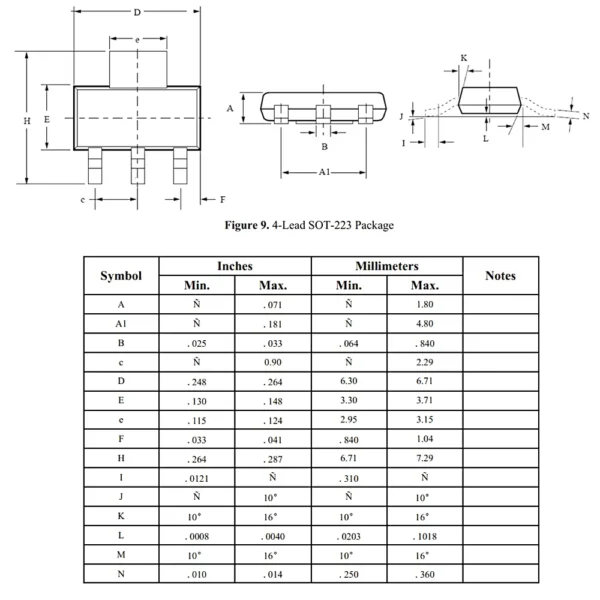

اسناد فنی محصول
در این بخش میتوانید فایلهای فنی، دیتاشیت و نقشههای مربوط به این محصول را دانلود کنید:
