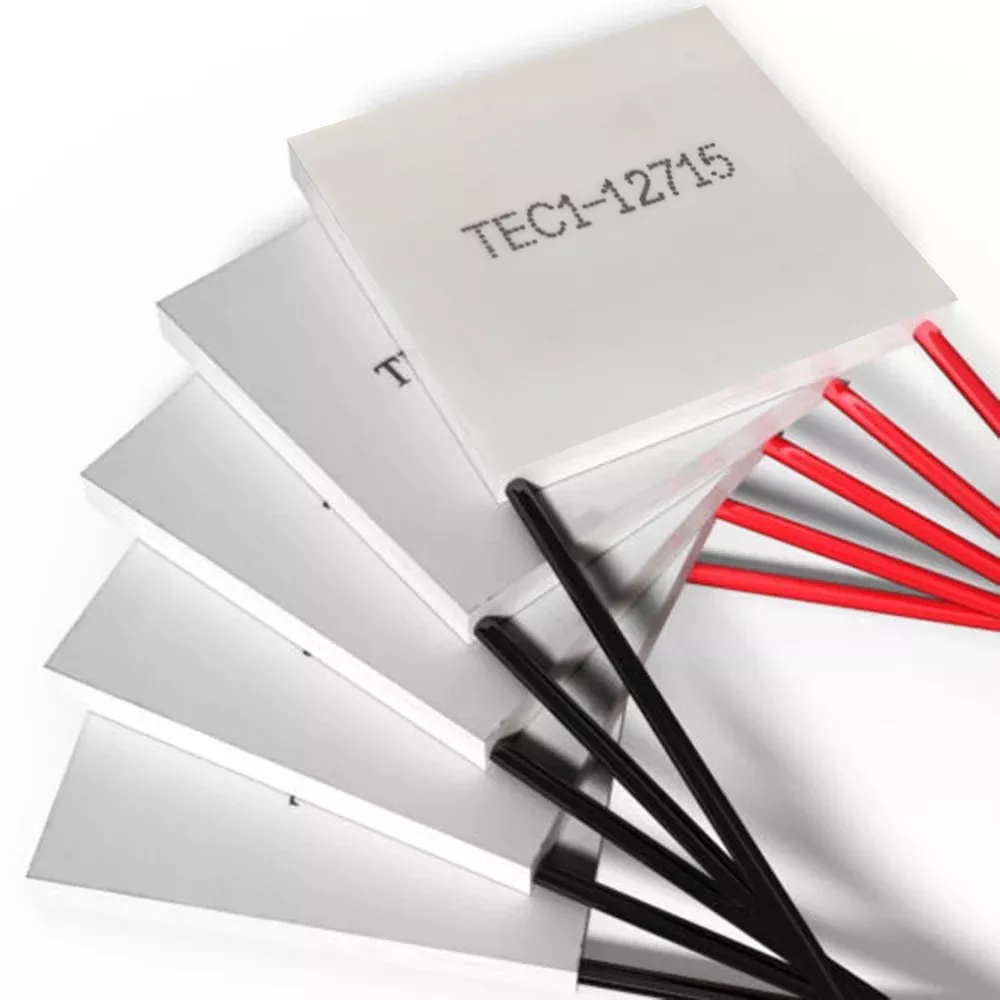

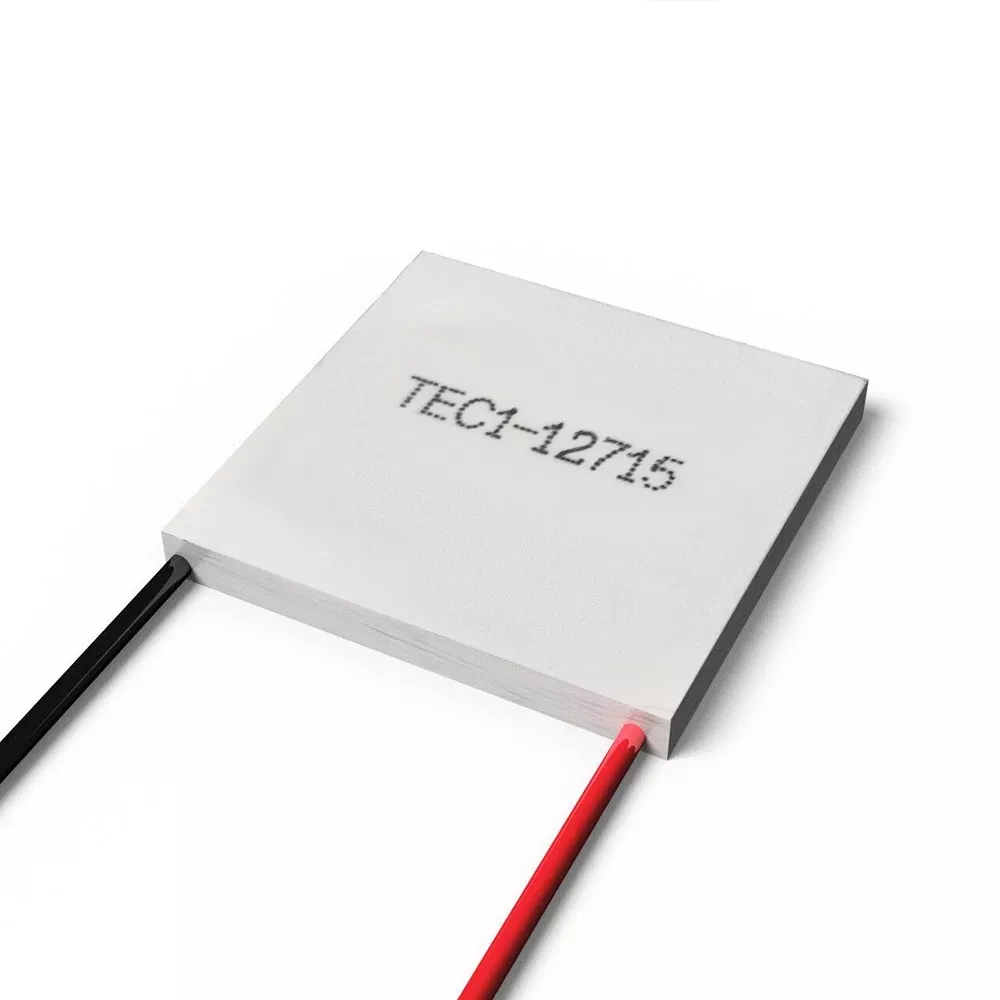

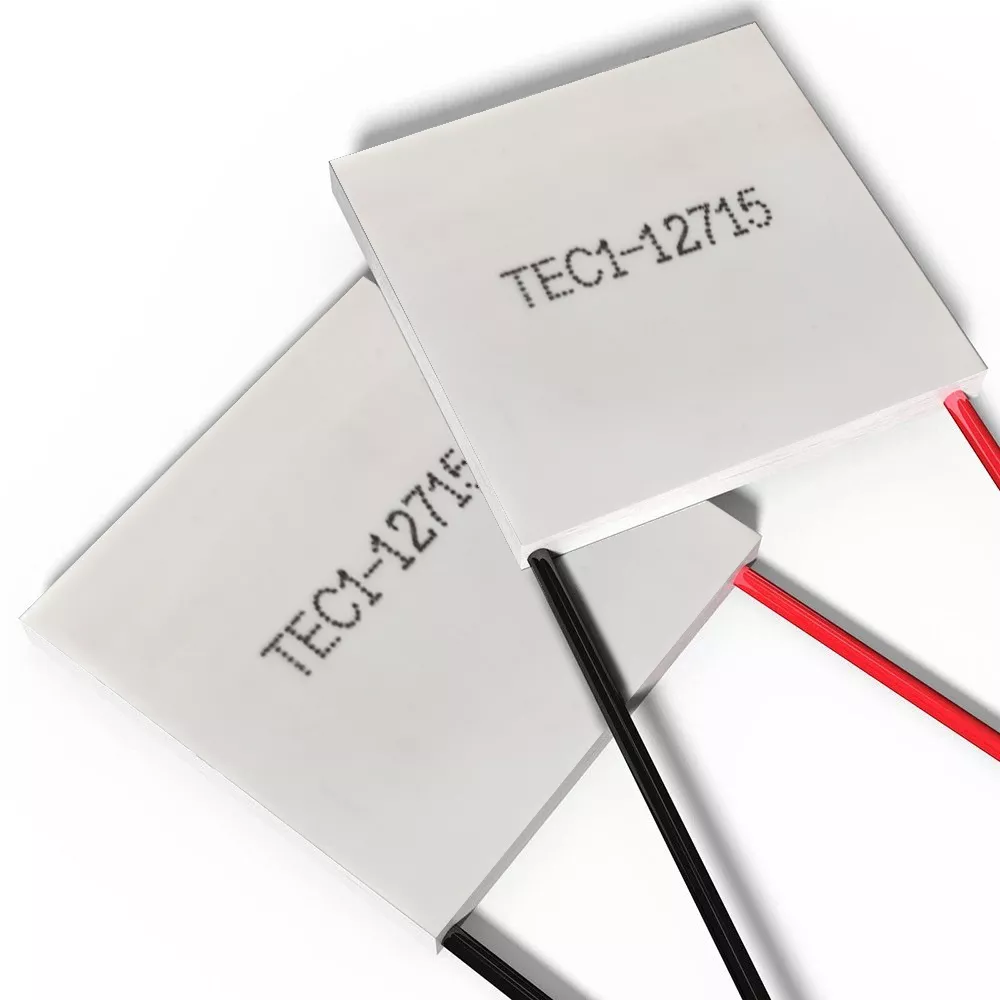

المان سرد کننده TEC1-12715 پلتیر 12 ولت 15 آمپر سایز 40×40 میلی‌متر

المان سرد کننده TEC1-12715 یک ماژول ترموالکتریک یا Peltier Module است که با اعمال جریان مستقیم DC، گرما را از یک سمت خود به سمت دیگر منتقل می‌کند. در نتیجه هنگام کار، یک سطح ماژول سرد و سطح مقابل داغ می‌شود و می‌توان از آن برای ساخت سیستم‌های سرمایشی کوچک مانند یخچال خودرو، مینی یخچال، آب‌سردکن، محفظه‌های خنک‌کننده و پروژه‌های آزمایشگاهی استفاده کرد.

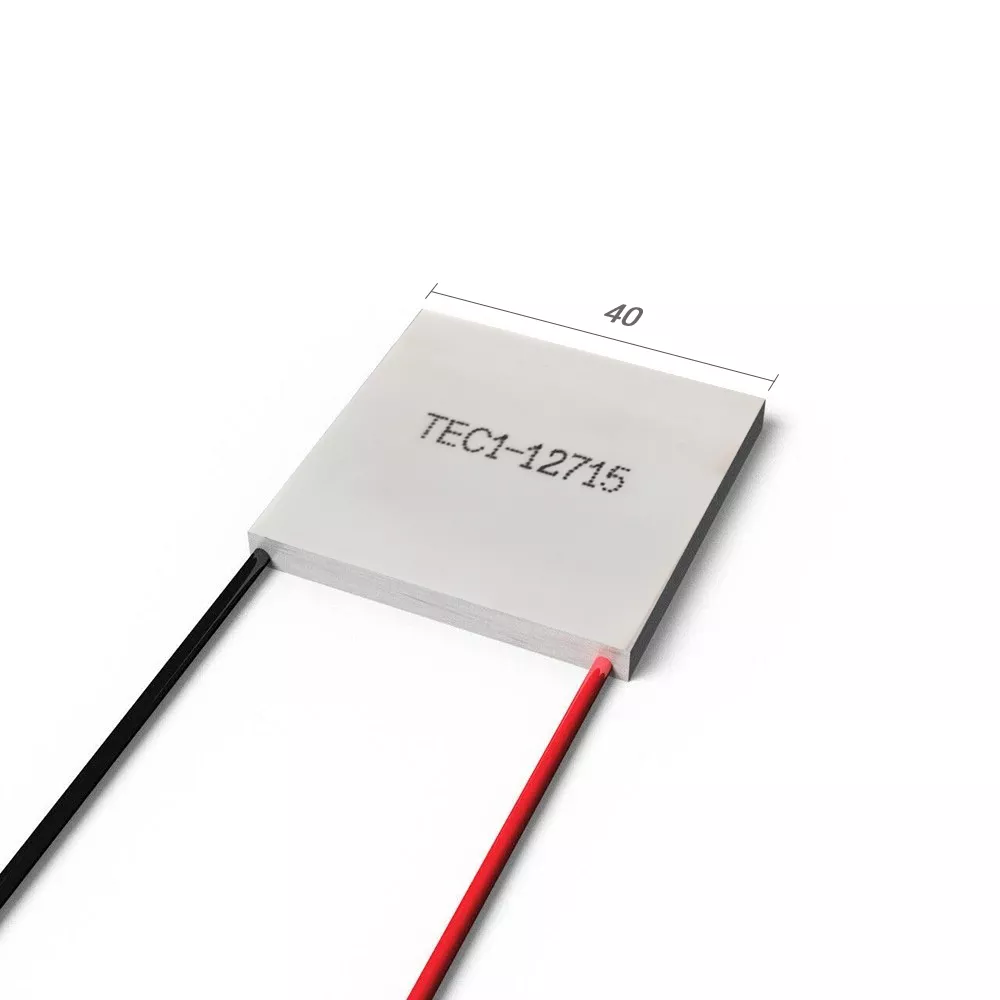

این مدل دارای ابعاد تقریبی 40×40 میلی‌متر بوده و با ولتاژ کاری متداول 12 ولت DC استفاده می‌شود. حداکثر جریان اعلام‌شده آن 15 آمپر و حداکثر ولتاژ اعلام‌شده حدود 15 ولت است؛ بنابراین برای راه‌اندازی صحیح به منبع تغذیه‌ای با توان کافی و همچنین هیت‌سینک بزرگ و فن مناسب در سمت گرم نیاز دارد.

المان خنک کننده پلتیر چیست؟

پلتیر یا Thermoelectric Cooler (TEC) یک قطعه نیمه‌هادی است که با استفاده از اثر ترموالکتریک، هنگام عبور جریان DC باعث انتقال حرارت از یک سطح به سطح دیگر می‌شود.

در TEC1-12715 مجموعه‌ای از زوج‌های نیمه‌هادی درون یک ساختار سرامیکی قرار گرفته‌اند. با اعمال جریان، یک سمت گرما جذب کرده و سرد می‌شود و سمت مقابل همان گرما را به همراه بخشی از انرژی الکتریکی مصرف‌شده دفع می‌کند.

سمت سرد و گرم TEC1-12715 چگونه ایجاد می‌شود؟

پس از اتصال صحیح تغذیه، یکی از سطوح ماژول شروع به سرد شدن کرده و سطح دیگر بسیار سریع گرم می‌شود. اگر قطب مثبت و منفی تغذیه معکوس شوند، جهت انتقال حرارت نیز معکوس شده و سمت سرد و گرم جابه‌جا می‌شوند.

به همین دلیل از پلتیر می‌توان هم برای خنک‌سازی و هم در برخی پروژه‌ها برای گرمایش موضعی استفاده کرد.

چرا TEC1-12715 حتماً به هیت‌سینک نیاز دارد؟

این مهم‌ترین بخش در استفاده از پلتیر است. سمت گرم TEC نه‌تنها حرارت جذب‌شده از سمت سرد را دفع می‌کند، بلکه باید بخشی از توان الکتریکی مصرف‌شده توسط خود ماژول را نیز به محیط منتقل کند.

اگر این حرارت دفع نشود، سمت داغ به سرعت گرم می‌شود. با بالا رفتن دمای سمت گرم، دمای سمت سرد نیز افزایش پیدا می‌کند و پس از مدت کوتاهی اختلاف دمای مؤثر کاهش می‌یابد.

منبع تغذیه مناسب برای TEC1-12715

المان سرد کننده TEC1-12715 با ولتاژ متداول 12 ولت DC استفاده می‌شود و حداکثر جریان آن طبق مشخصات ارائه‌شده تا 15 آمپر اعلام شده است. بنابراین برخلاف ظاهر کوچک پلتیر، این قطعه می‌تواند جریان قابل توجهی مصرف کند.

در صورتی که منبع تغذیه توان کافی نداشته باشد، ولتاژ افت می‌کند و عملکرد سرمایشی کاهش پیدا می‌کند. همچنین استفاده از سیم‌های نازک، کانکتور نامناسب یا اتصال ضعیف می‌تواند باعث افت ولتاژ و گرم شدن اتصالات شود.

آیا TEC1-12715 واقعاً 230 وات است؟

در برخی منابع برای المان سرد کننده TEC1-12715 عددی در محدوده 230W درج می‌شود، اما در استفاده عملی باید میان توان الکتریکی ورودی، توان مصرفی واقعی در ولتاژ مشخص و ظرفیت انتقال حرارت تفاوت قائل شد.

برای مثال، مقدار حداکثر جریان و ولتاژ مشخصات قطعه الزاماً به این معنا نیست که باید ماژول را دائماً در هر دو حد حداکثری استفاده کرد. ظرفیت سرمایش واقعی نیز به دمای سمت گرم، کیفیت هیت‌سینک، اختلاف دما و شرایط نصب وابسته است.

ساخت یخچال کوچک با TEC1-12715

یکی از کاربردهای محبوب این قطعه، ساخت یخچال 12 ولت، یخچال خودرو و کلمن برقی است. در چنین سیستمی، سمت سرد پلتیر به صفحه یا هیت‌سینک داخل محفظه متصل می‌شود و سمت گرم در بیرون محفظه توسط یک هیت‌سینک بزرگ و فن خنک می‌شود.

برای نتیجه مناسب، خود محفظه نیز باید عایق حرارتی خوبی داشته باشد. اگر دیواره‌ها عایق نباشند، گرمای محیط با سرعت زیادی وارد محفظه می‌شود و بخش بزرگی از توان سرمایشی هدر می‌رود.

استفاده در آب‌سردکن

المان سرد کننده TEC1-12715 را می‌توان در طراحی سیستم‌های کوچک خنک‌کننده آب نیز استفاده کرد. در این حالت لازم است سرما از سطح سرد پلتیر به یک بلوک فلزی یا مبدل حرارتی منتقل شود.

در پروژه‌هایی که آب در نزدیکی قطعات الکتریکی قرار دارد، آب‌بندی، عایق الکتریکی و جلوگیری از نشتی اهمیت زیادی دارد. همچنین پلتیر نباید مستقیماً در تماس با آب قرار گیرد.

آیا می‌توان با پلتیر کولر ساخت؟

بله، می‌توان از پلتیر برای ساخت خنک‌کننده هوای کوچک یا کولر موضعی استفاده کرد، اما انتظار عملکرد مشابه کولر گازی یا سیستم تبرید کمپرسوری بزرگ منطقی نیست.

پلتیر بیشتر برای سرمایش موضعی و حجم‌های کوچک مناسب است. راندمان نهایی به کیفیت دفع حرارت سمت گرم، عایق‌بندی و اندازه فضایی که قصد خنک کردن آن را دارید بستگی دارد.

خنک‌سازی قطعات الکترونیکی

پلتیرها در برخی سیستم‌های الکترونیکی و آزمایشگاهی برای پایین آوردن دمای قطعات حساس استفاده می‌شوند. کاربردهای ممکن شامل خنک‌سازی سنسورها، تجهیزات نوری، برخی قطعات قدرت، محفظه‌های آزمایشگاهی و سیستم‌های اندازه‌گیری است.

با این حال، استفاده از پلتیر برای CPU یا قطعات الکترونیکی نیازمند طراحی دقیق است؛ زیرا پایین رفتن دما از نقطه شبنم می‌تواند باعث ایجاد میعان و رطوبت روی مدار شود.

مشکل میعان و تشکیل قطرات آب

اگر سطح سرد پلتیر به دمایی پایین‌تر از نقطه شبنم هوای محیط برسد، رطوبت هوا روی سطح سرد به قطرات آب تبدیل می‌شود. این موضوع در سیستم‌های الکترونیکی می‌تواند بسیار مهم باشد.

برای کاربردهای حساس باید عایق‌بندی حرارتی، آب‌بندی و مدیریت رطوبت از همان مرحله طراحی در نظر گرفته شود.

اهمیت خمیر حرارتی و فشار یکنواخت

سطح سرامیکی پلتیر باید تماس حرارتی مناسبی با هیت‌سینک و صفحه سرد داشته باشد. استفاده از مقدار مناسب خمیر حرارتی کمک می‌کند فاصله‌های میکروسکوپی بین سطوح پر شده و انتقال حرارت بهتر انجام شود.

همچنین هنگام نصب باید فشار روی سطح ماژول یکنواخت باشد. وارد کردن فشار موضعی یا پیچاندن بیش از حد پیچ‌ها ممکن است باعث ترک خوردن صفحه سرامیکی پلتیر شود.

کاربردهای رایج المان سرد کننده TEC1-12715

مزایای استفاده از پلتیر

• عدم وجود کمپرسور یا قطعات مکانیکی متحرک
• عملکرد تقریباً بدون لرزش
• امکان ساخت سیستم سرمایشی جمع‌وجور
• کنترل الکتریکی ساده با تغذیه DC
• امکان معکوس کردن سمت سرد و گرم با تغییر پلاریته
• مناسب برای سرمایش موضعی و پروژه‌های کوچک

محدودیت‌های پلتیر که باید بدانید

• نیاز جدی به دفع حرارت سمت گرم دارد.
• مصرف جریان آن نسبت به ابعاد کوچک قطعه زیاد است.
• راندمان آن برای سرمایش حجیم معمولاً از سیستم‌های کمپرسوری کمتر است.
• عملکرد نهایی شدیداً به هیت‌سینک و دمای محیط وابسته است.
• ممکن است در سمت سرد میعان و رطوبت ایجاد شود.
• کارکرد بدون هیت‌سینک می‌تواند باعث داغ شدن شدید ماژول شود.

مشخصات فنی المان سرد کننده TEC1-12715

*توجه: عدد توان درج‌شده در منابع فروش ممکن است بیانگر شرایط حداکثری یا نامی باشد و الزاماً معادل توان سرمایشی واقعی نیست. عملکرد حقیقی پلتیر به ولتاژ، جریان، اختلاف دما، دمای سمت گرم و کیفیت سیستم دفع حرارت بستگی دارد.

نکات مهم هنگام استفاده از TEC1-12715

• پلتیر را بدون هیت‌سینک مناسب برای مدت قابل توجه روشن نکنید.
• سطح تماس پلتیر و هیت‌سینک باید صاف و تمیز باشد.
• از خمیر حرارتی مناسب استفاده کنید.
• منبع تغذیه باید توانایی تأمین جریان مورد نیاز را داشته باشد.
• از سیم و کانکتور مناسب برای جریان بالا استفاده کنید.
• فشار نصب روی صفحه سرامیکی باید یکنواخت باشد.
• از نفوذ رطوبت و تشکیل آب روی مدارهای الکترونیکی جلوگیری کنید.
• از اعمال ولتاژ بالاتر از حد مجاز اعلام‌شده خودداری کنید.

سؤالات متداول درباره المان سرد کننده TEC1-12715

جمع‌بندی و خرید المان سرد کننده TEC1-12715

المان سرد کننده TEC1-12715 یک پلتیر 40×40 میلی‌متری برای پروژه‌های سرمایشی و حرارتی مبتنی بر تغذیه DC است. ولتاژ کاری متداول 12 ولت، جریان حداکثری اعلام‌شده 15 آمپر و ساختار بدون قطعات مکانیکی متحرک، آن را به گزینه‌ای کاربردی برای ساخت یخچال کوچک، یخچال خودرو، کلمن برقی، آب‌سردکن و خنک‌کننده‌های آزمایشگاهی تبدیل کرده است.

مهم‌ترین عامل در عملکرد المان سرد کننده TEC1-12715، خود پلتیر نیست؛ بلکه طراحی صحیح سیستم دفع حرارت سمت گرم است. استفاده از هیت‌سینک بزرگ، فن مناسب، خمیر حرارتی، صفحه انتقال سرما و منبع تغذیه کافی می‌تواند تفاوت زیادی در نتیجه نهایی پروژه ایجاد کند.
