رادیاتور خنک کننده TEC یا هیت سینک پلتیر یکی از مهم‌ترین بخش‌های هر سیستم خنک‌کننده ترموالکتریک است. ماژول‌های TEC یا Peltier هنگام کار، گرما را از یک سمت به سمت دیگر منتقل می‌کنند؛ بنابراین اگر حرارت ایجادشده در سمت گرم به‌درستی دفع نشود، اختلاف دمای دو طرف کاهش پیدا کرده و عملکرد خنک‌کنندگی به‌شدت افت می‌کند.

این هیت سینک TEC برای ایجاد سطح مناسب جهت انتقال و دفع حرارت ماژول‌های ترموالکتریک طراحی شده و می‌تواند در پروژه‌های ساخت مینی کولر، سیستم‌های خنک‌کننده الکترونیکی، محفظه‌های سرد، تجهیزات آزمایشگاهی و انواع پروژه‌های DIY مورد استفاده قرار گیرد. طراحی آلومینیومی رادیاتور باعث می‌شود گرمای منتقل‌شده از سمت داغ پلتیر در سطح بیشتری پخش شده و شرایط مناسب‌تری برای دفع آن به محیط ایجاد شود.

رادیاتور TEC در یک نگاه

راهنمای این صفحه

• رادیاتور خنک کننده TEC چیست؟
• چرا پلتیر به هیت سینک نیاز دارد؟
• نحوه نصب روی ماژول پلتیر
• کاربردها
• مشخصات محصول
• سوالات متداول

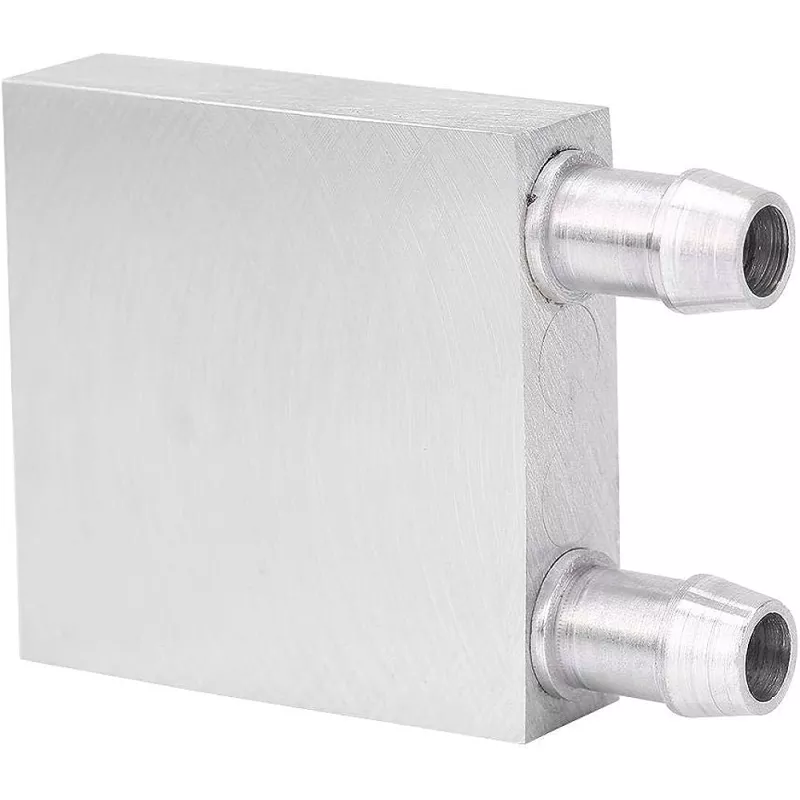

رادیاتور خنک کننده TEC چیست؟

رادیاتور خنک کننده TEC در واقع یک هیت سینک برای دریافت حرارت از سمت گرم ماژول پلتیر و انتقال آن به محیط است. ساختار پره‌دار رادیاتور سطح تماس با هوا را افزایش می‌دهد و به این ترتیب گرما راحت‌تر از بدنه آلومینیومی خارج می‌شود.

در یک سیستم پلتیر، صرفاً سرد شدن یک سمت ماژول کافی نیست. گرمای جذب‌شده از سمت سرد به همراه گرمای ناشی از مصرف الکتریکی TEC به سمت گرم منتقل می‌شود. به همین دلیل سمت گرم معمولاً با حجم قابل توجهی از حرارت روبه‌رو است و باید به یک هیت سینک پلتیر مناسب متصل شود.

چرا استفاده از هیت سینک برای پلتیر ضروری است؟

ماژول پلتیر مانند یک پمپ حرارتی عمل می‌کند و حرارت را از یک سطح به سطح دیگر منتقل می‌کند. اگر گرمای سمت داغ دفع نشود، دمای این سمت به‌سرعت افزایش پیدا می‌کند. با افزایش دمای سمت گرم، سمت سرد نیز به‌تدریج گرم‌تر شده و توان خنک‌کنندگی سیستم افت می‌کند.

در شرایط نامناسب، کار کردن TEC بدون هیت سینک کافی حتی می‌تواند باعث افزایش شدید دما و آسیب به خود ماژول شود. بنابراین انتخاب رادیاتور پلتیر مناسب بخش جانبی و اختیاری پروژه نیست؛ یکی از اجزای اصلی سیستم خنک‌کننده است.

60 وات مشخصات خود TEC است، نه این رادیاتور

در توضیحات بعضی فروشگاه‌ها برای رادیاتور TEC مشخصاتی مانند 12 ولت، 5 آمپر یا 60 وات نوشته می‌شود. این اعداد معمولاً مربوط به ماژول پلتیر رایج TEC1-12706 هستند. یک هیت سینک آلومینیومی ساده خود به برق متصل نمی‌شود و ولتاژ یا جریان مصرفی ندارد.

توان حرارتی قابل دفع رادیاتور نیز یک عدد ثابت و مستقل نیست و به ابعاد واقعی هیت سینک، دمای محیط، جهت نصب، وجود یا عدم وجود فن و میزان جریان هوا بستگی دارد.

مناسب ماژول‌های پلتیر 40×40 میلی‌متر

بسیاری از ماژول‌های پرکاربرد خانواده TEC1 مانند TEC1-12706 دارای ابعاد سطحی حدود 40×40 میلی‌متر هستند. به همین دلیل هیت سینک‌هایی که سطح تماس متناسب با این ابعاد دارند در پروژه‌های پلتیر بسیار رایج هستند.

هنگام انتخاب رادیاتور باید سطح تماس هیت سینک با تمام یا بخش اصلی سطح ماژول هماهنگ باشد تا انتقال حرارت در سراسر TEC تا حد امکان یکنواخت انجام شود.

نحوه نصب رادیاتور روی ماژول TEC

1. سطح هیت سینک و پلتیر را تمیز کنید

سطح تماس باید عاری از گردوغبار، چربی و خمیر حرارتی خشک‌شده باشد. هرگونه آلودگی می‌تواند مقاومت حرارتی میان دو سطح را افزایش دهد.

2. از خمیر سیلیکون حرارتی استفاده کنید

یک لایه نازک و یکنواخت خمیر سیلیکون حرارتی روی سطح تماس قرار دهید. وظیفه خمیر پر کردن ناهمواری‌های میکروسکوپی بین دو سطح است و نیازی به ایجاد لایه بسیار ضخیم وجود ندارد.

3. سمت گرم TEC را به رادیاتور متصل کنید

در یک سیستم معمولی، هیت سینک اصلی روی سمت گرم پلتیر نصب می‌شود. جهت صحیح سمت سرد و گرم باید بر اساس نوع ماژول و پلاریته تغذیه بررسی شود.

4. فشار یکنواخت ایجاد کنید

برای انتقال حرارت مناسب باید تماس مکانیکی خوبی بین TEC و رادیاتور وجود داشته باشد. فشار نامتقارن یا بیش از حد می‌تواند باعث آسیب به صفحات سرامیکی پلتیر شود.

5. در صورت نیاز از فن استفاده کنید

عبور جریان هوا از بین پره‌های رادیاتور می‌تواند دفع حرارت را به شکل قابل توجهی افزایش دهد. هرچه توان TEC بیشتر باشد، اهمیت جریان هوای مناسب نیز بیشتر خواهد شد.

رادیاتور بزرگ‌تر = عملکرد بهتر پلتیر؟

در بسیاری از پروژه‌ها بله؛ زیرا عملکرد TEC به شدت به دمای سمت گرم وابسته است. اگر هیت سینک نتواند حرارت را با سرعت کافی دفع کند، اختلاف دمای مفید کاهش پیدا می‌کند. به همین دلیل برای کار در توان‌های بالا معمولاً از هیت سینک بزرگ همراه با فن یا حتی سیستم خنک‌کننده آبی استفاده می‌شود.

بنابراین فقط تطابق ابعاد 40×40 با پلتیر ملاک کافی نیست؛ توان موردنظر پروژه و مقدار حرارتی که باید دفع شود نیز در انتخاب سیستم خنک کننده TEC اهمیت دارد.

کاربردهای رادیاتور خنک کننده TEC

• ساخت مینی یخچال: دفع حرارت سمت گرم ماژول پلتیر
• مینی کولر: استفاده در سیستم‌های سرمایش کوچک ترموالکتریک
• خنک‌کاری قطعات الکترونیکی: ساخت سامانه‌های کنترل دمای موضعی
• محفظه‌های سرد: پروژه‌های آزمایشگاهی و DIY
• خنک‌کننده سنسور: برای پروژه‌هایی که به کاهش دمای یک محفظه یا سطح نیاز دارند
• سیستم‌های رباتیک: کنترل دمای قسمت‌های خاص در پروژه‌های سفارشی
• پروژه‌های ترموالکتریک: انواع آزمایش‌ها و پروژه‌های آموزشی مبتنی بر اثر پلتیر
• خنک‌کننده نوشیدنی: ساخت دستگاه‌های کوچک سردکننده با TEC

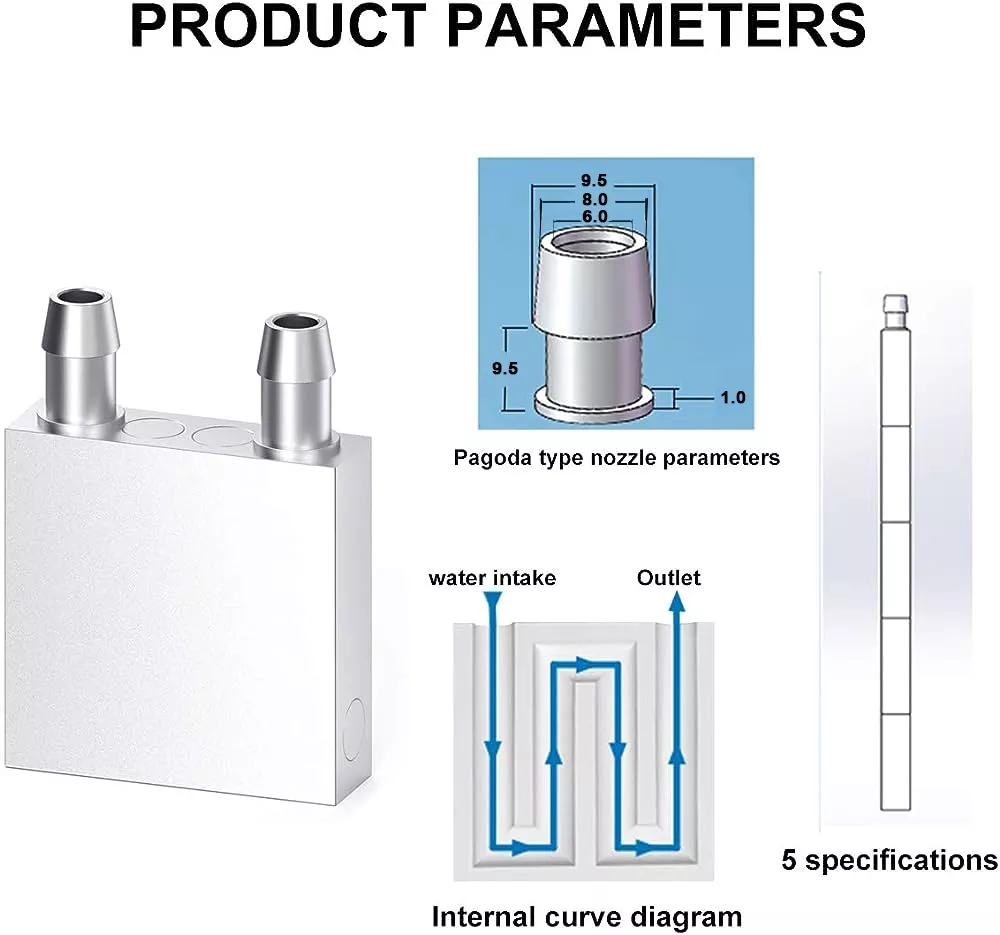

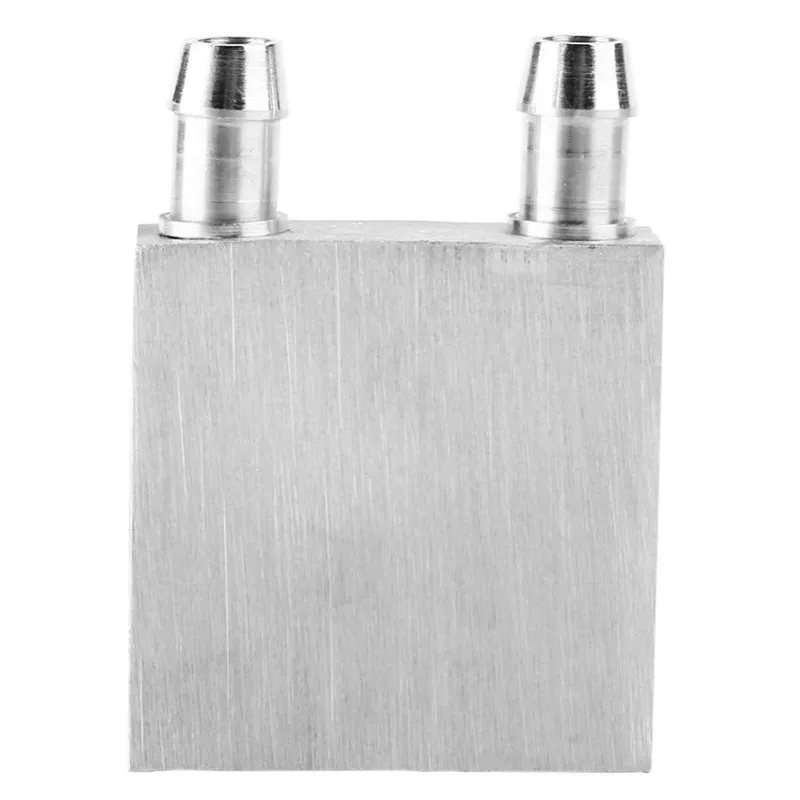

مشخصات رادیاتور خنک کننده TEC

نکات مهم برای گرفتن بیشترین خنک‌کنندگی

• بین ماژول پلتیر و رادیاتور از خمیر سیلیکون حرارتی مناسب استفاده کنید.
• رادیاتور باید روی سمت گرم TEC نصب شود.
• فشار اتصال باید یکنواخت باشد.
• از سفت کردن بیش از حد پیچ‌ها روی ماژول سرامیکی خودداری کنید.
• در توان بالا از فن برای ایجاد جریان هوای مناسب استفاده کنید.
• مسیر ورود و خروج هوا در اطراف پره‌ها مسدود نشود.
• TEC را بدون سیستم دفع حرارت مناسب برای مدت طولانی روشن نکنید.

سوالات متداول درباره رادیاتور خنک کننده TEC

خرید رادیاتور خنک کننده TEC و هیت سینک پلتیر

اگر قصد ساخت یک سیستم سرمایش ترموالکتریک را دارید، رادیاتور خنک کننده TEC یکی از اجزای ضروری پروژه شماست. یک ماژول پلتیر بدون دفع مناسب حرارت سمت گرم نمی‌تواند عملکرد خنک‌کنندگی پایدار و مناسبی داشته باشد و حتی ممکن است در اثر افزایش دما آسیب ببیند.

این هیت سینک پلتیر با ساختار آلومینیومی برای انتقال و دفع حرارت ماژول‌های TEC قابل استفاده است و در پروژه‌هایی مانند مینی یخچال، مینی کولر، خنک‌کننده تجهیزات الکترونیکی، محفظه سرد و پروژه‌های DIY کاربرد دارد.

اگر عبارت‌هایی مانند هیت سینک TEC، رادیاتور پلتیر، خنک کننده پلتیر، هیت سینک ماژول TEC یا رادیاتور خنک کننده ترموالکتریک را جست‌وجو می‌کنید، این محصول برای بخش دفع حرارت سیستم‌های مبتنی بر ماژول‌های پلتیر در نظر گرفته شده است.
