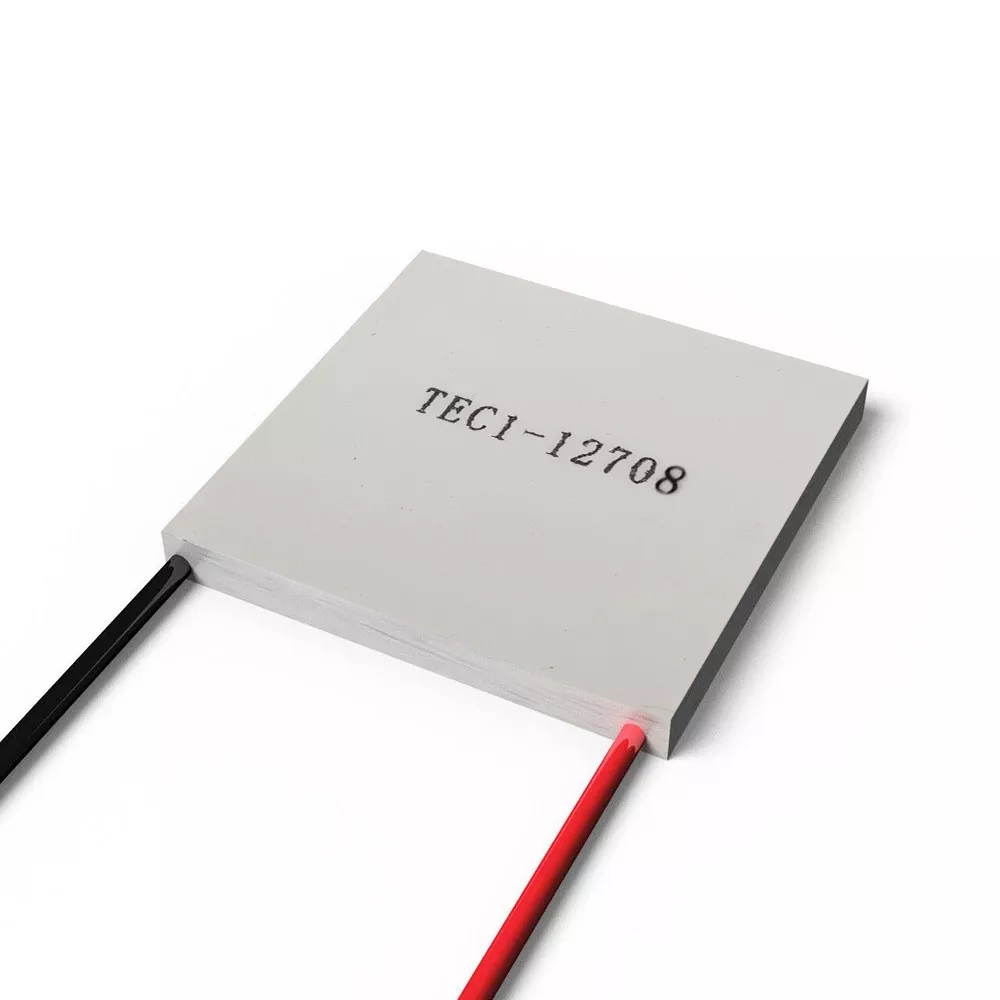

المان سرد کننده TEC1-12708 پلتیر 12 ولت 10 آمپر سایز 40×40 میلی‌متر

المان سرد کننده TEC1-12708 یک ماژول ترموالکتریک یا Peltier Module با تغذیه DC است که با استفاده از اثر پلتیر، گرما را از یک سمت خود به سمت دیگر منتقل می‌کند. در نتیجه هنگام عبور جریان، یک سطح ماژول سرد و سطح مقابل گرم می‌شود و می‌توان از آن برای ساخت مینی یخچال، آب‌سردکن، کلمن برقی، سیستم‌های سرمایشی کوچک و پروژه‌های آزمایشگاهی استفاده کرد.

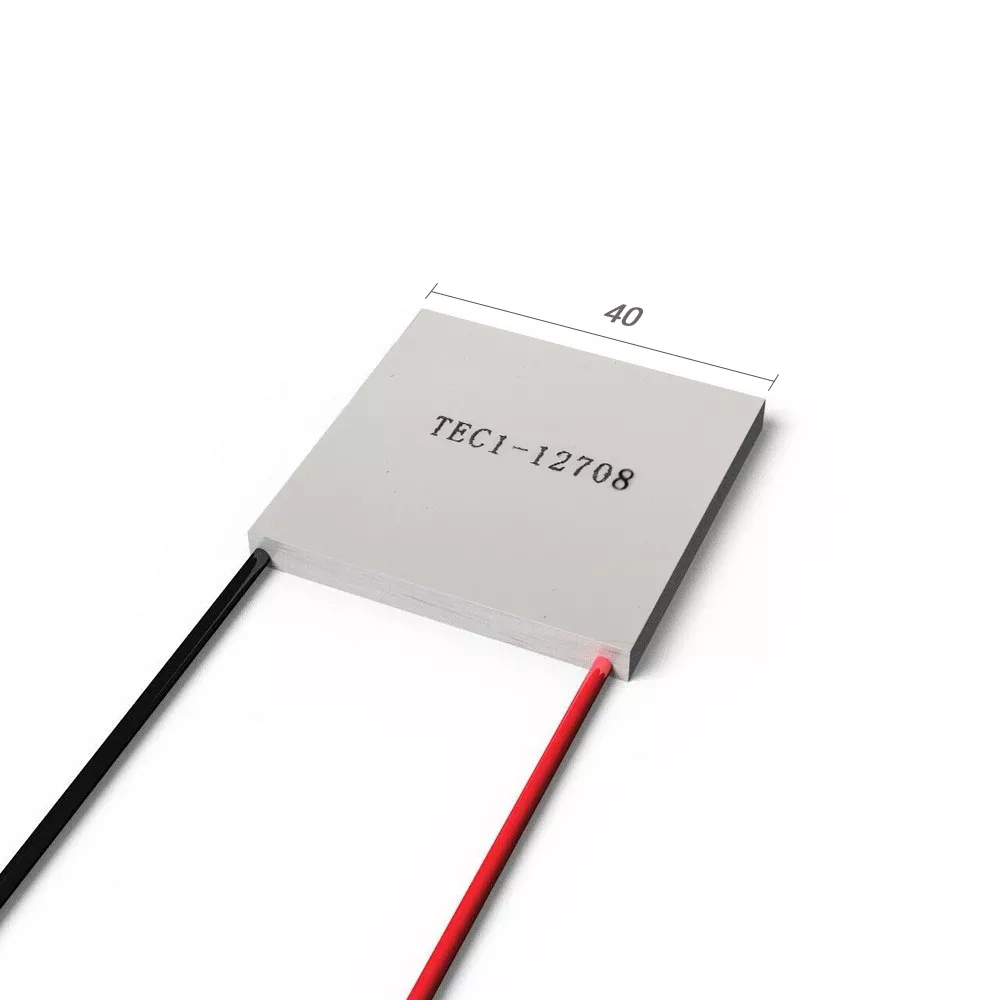

این مدل دارای ابعاد تقریبی 40×40×3.4 میلی‌متر بوده و برای کار با ولتاژ نامی 12 ولت DC طراحی شده است. حداکثر جریان اعلام‌شده برای TEC1-12708 برابر 10 آمپر، حداکثر ولتاژ حدود 15.5 ولت و حداکثر ظرفیت انتقال حرارت یا Qcmax حدود 92 وات اعلام شده است.

المان سرد کننده TEC1-12708 چگونه کار می‌کند؟

TEC1-12708 از مجموعه‌ای از زوج‌های نیمه‌هادی تشکیل شده که میان دو صفحه سرامیکی قرار گرفته‌اند. با اعمال جریان مستقیم، گرما از یک سمت ماژول جذب شده و به سمت دیگر منتقل می‌شود.

بنابراین یک سطح سرد و یک سطح گرم ایجاد می‌شود. با تغییر جهت جریان نیز جهت انتقال حرارت تغییر می‌کند و جای سطح سرد و گرم عوض می‌شود.

مشخصات فنی TEC1-12708

توجه: پارامترهایی مانند Qcmax و ΔTmax در شرایط آزمایشگاهی مشخص اندازه‌گیری می‌شوند و نباید آن‌ها را مستقیماً برابر با توان سرمایشی واقعی یک یخچال یا کولر در شرایط عادی در نظر گرفت.

تفاوت TEC1-12708 و TEC1-12715 چیست؟

اگر بین TEC1-12708 ده آمپر و TEC1-12715 پانزده آمپر مردد هستید، تفاوت اصلی این دو مدل در میزان جریان قابل دریافت و توان حرارتی سیستم است.

المان سرد کننده TEC1-12708 برای چه پروژه‌ای بهتر است؟

مدل 10 آمپر برای پروژه‌هایی مناسب است که به سرمایش قابل توجه نیاز دارند اما محدودیت‌هایی در منبع تغذیه یا سیستم دفع حرارت وجود دارد. این مدل می‌تواند تعادل خوبی میان مصرف جریان، ظرفیت سرمایش و پیچیدگی سیستم ایجاد کند.

ساخت یخچال کوچک با المان سرد کننده TEC1-12708

یکی از متداول‌ترین کاربردهای TEC1-12708 ، ساخت مینی یخچال 12 ولت یا کلمن برقی است. در این کاربرد، سمت سرد ماژول به یک صفحه یا هیت‌سینک فلزی داخل محفظه و سمت گرم به یک هیت‌سینک بزرگ در بیرون محفظه متصل می‌شود.

فن سمت گرم باید بتواند هوای کافی از میان پره‌های هیت‌سینک عبور دهد. همچنین استفاده از عایق حرارتی مناسب در دیواره‌های محفظه اهمیت زیادی دارد؛ زیرا هرچه ورود گرما از محیط کمتر باشد، پلتیر راحت‌تر می‌تواند دمای داخل محفظه را کاهش دهد.

استفاده برای ساخت آب‌سردکن

برای ساخت یک آب‌سردکن کوچک می‌توان سرمای سمت سرد پلتیر را به یک بلوک یا مبدل حرارتی فلزی منتقل کرد. آب از داخل یا مجاورت مبدل عبور کرده و حرارت آن به سمت سرد ماژول منتقل می‌شود.

آیا المان سرد کننده TEC1-12708 برای ساخت کولر مناسب است؟

از المان سرد کننده TEC1-12708 می‌توان برای ساخت کولر کوچک یا خنک‌کننده موضعی استفاده کرد. در چنین سیستمی معمولاً یک هیت‌سینک در سمت سرد و یک فن برای عبور هوا از روی آن استفاده می‌شود.

با این حال، انتظار عملکرد مشابه کولر گازی برای خنک کردن یک اتاق بزرگ واقع‌بینانه نیست. پلتیرها بیشتر برای حجم‌های کوچک و سرمایش موضعی مناسب هستند.

منبع تغذیه مناسب المان سرد کننده TEC1-12708

این مدل با ولتاژ نامی 12 ولت DC کار می‌کند و طبق مشخصات ارائه‌شده حداکثر جریان آن تا 10 آمپر است. بنابراین منبع تغذیه باید علاوه بر ولتاژ مناسب، توانایی تأمین جریان مورد نیاز پروژه را نیز داشته باشد.

در انتخاب منبع تغذیه، بهتر است فقط به عبارت 12 ولت توجه نکنید. یک منبع 12 ولت با جریان محدود ممکن است هنگام اتصال پلتیر افت ولتاژ داشته باشد و عملکرد سرمایش را کاهش دهد.

چه هیت‌سینکی برای TEC1-12708 لازم است؟

سمت گرم پلتیر باید به یک هیت‌سینک بزرگ با فن متصل شود. هرچه سیستم دفع حرارت قوی‌تر باشد، دمای سمت گرم پایین‌تر نگه داشته می‌شود و سمت سرد نیز عملکرد بهتری خواهد داشت.

برای اتصال حرارتی مناسب، بین پلتیر و هیت‌سینک باید از خمیر حرارتی استفاده شود. همچنین فشار مکانیکی روی سطح سرامیکی باید یکنواخت باشد.

تأثیر دمای محیط بر عملکرد پلتیر

دمای محیط تأثیر مستقیمی بر توان سرمایشی المان سرد کننده TEC1-12708 دارد. هرچه دمای هوای اطراف و به‌خصوص دمای سمت گرم بالاتر باشد، ایجاد دمای پایین در سمت سرد دشوارتر می‌شود.

به همین دلیل یک پلتیر ممکن است در یک محیط خنک عملکرد بسیار خوبی داشته باشد اما در داخل خودرو یا محیط گرم تابستان نتیجه ضعیف‌تری ارائه دهد، مگر اینکه سیستم دفع حرارت متناسب با شرایط طراحی شده باشد.

ΔTmax بیش از 60 درجه یعنی چه؟

در مشخصات TEC1-12708 مقدار ΔTmax بیش از 60°C در شرایط Qc=0 اعلام شده است. این پارامتر نشان‌دهنده حداکثر اختلاف دمای نظری بین دو سمت ماژول در شرایط آزمایشگاهی مشخص است.

این عدد به این معنی نیست که در یک یخچال واقعی همیشه می‌توان دمای محیط را 60 درجه کاهش داد. وقتی پلتیر در حال انتقال حرارت از یک محفظه یا جسم واقعی باشد، اختلاف دمای قابل دستیابی کمتر خواهد بود.

خمیر حرارتی چرا ضروری است؟

حتی سطوح فلزی بسیار صاف دارای ناهمواری‌های میکروسکوپی هستند. این فضاها می‌توانند با هوا پر شوند و انتقال حرارت را کاهش دهند. خمیر حرارتی این فضاها را پر کرده و تماس حرارتی میان پلتیر، هیت‌سینک و صفحه سرد را بهبود می‌دهد.

استفاده از مقدار زیاد خمیر حرارتی نیز لزوماً بهتر نیست؛ یک لایه نازک و یکنواخت معمولاً هدف اصلی را بهتر تأمین می‌کند.

میعان و رطوبت در سمت سرد

زمانی که دمای سمت سرد پایین‌تر از نقطه شبنم محیط قرار بگیرد، ممکن است بخار آب موجود در هوا روی سطح سرد به قطرات آب تبدیل شود.

این مسئله در یخچال‌ها قابل مدیریت است، اما هنگام استفاده برای خنک کردن قطعات الکترونیکی باید جدی گرفته شود؛ زیرا رطوبت می‌تواند باعث خوردگی یا اتصال کوتاه شود.

مزایای المان سرد کننده TEC1-12708

• ابعاد کوچک 40×40 میلی‌متر
• کار با تغذیه متداول 12 ولت DC
• بدون کمپرسور و قطعات مکانیکی متحرک
• عملکرد کم‌لرزش
• امکان سرمایش و گرمایش با تغییر جهت جریان
• مناسب برای پروژه‌های DIY و آزمایشگاهی
• مصرف جریان کمتر نسبت به مدل 15 آمپر
• قابل استفاده در سیستم‌های سرمایشی کوچک و قابل حمل

نکات مهم هنگام نصب TEC1-12708

• پلتیر را بدون هیت‌سینک مناسب برای مدت قابل توجه روشن نکنید.
• از منبع تغذیه DC پایدار استفاده کنید.
• سطوح تماس را قبل از نصب تمیز کنید.
• بین پلتیر و هیت‌سینک از خمیر حرارتی استفاده کنید.
• فشار واردشده روی صفحه سرامیکی باید یکنواخت باشد.
• از سیم‌های مناسب جریان بالا استفاده کنید.
• در سمت سرد به احتمال تشکیل رطوبت توجه کنید.
• از اعمال ولتاژ بالاتر از Vmax خودداری کنید.

سؤالات متداول درباره TEC1-12708

جمع‌بندی و خرید المان سرد کننده TEC1-12708

المان سرد کننده TEC1-12708 یک پلتیر 12 ولت با ابعاد 40×40 میلی‌متر و حداکثر جریان اعلام‌شده 10 آمپر است که برای پروژه‌های سرمایشی کوچک مانند یخچال خودرو، کلمن برقی، آب‌سردکن، مینی یخچال، خنک‌کننده الکترونیکی و پروژه‌های آزمایشگاهی قابل استفاده است.

در مقایسه با TEC1-12715، مدل 12708 جریان کمتری نیاز دارد و در نتیجه انتخاب منبع تغذیه و سیستم دفع حرارت برای آن ساده‌تر است. در مقابل، مدل 12715 برای پروژه‌هایی که نیاز حرارتی بیشتری دارند قابل بررسی است، اما به هیت‌سینک، فن و منبع تغذیه قوی‌تری نیاز خواهد داشت.
