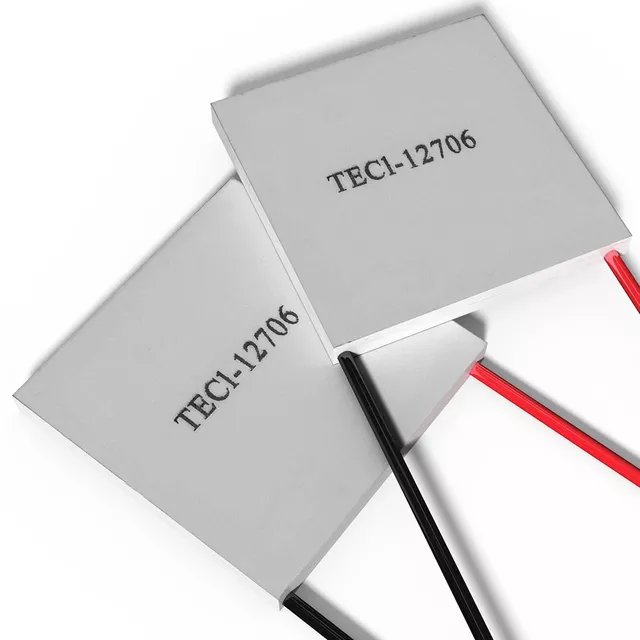

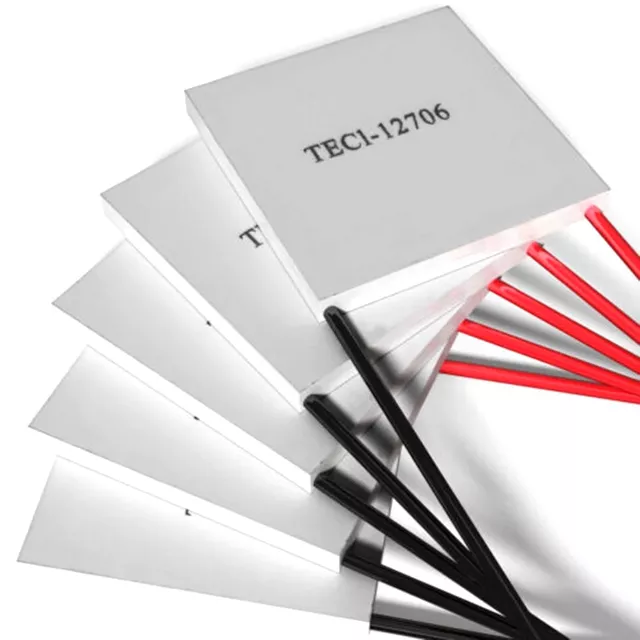

المان سرد کننده TEC1-12706 پلتیر 4 آمپر سایز 40×40 میلی‌متر

المان سرد کننده TEC1-12706 یک ماژول ترموالکتریک یا Peltier Module است که با استفاده از اثر پلتیر، گرما را از یک سمت خود به سمت دیگر منتقل می‌کند. با اعمال ولتاژ DC، یک سطح ماژول سرد و سطح مقابل گرم می‌شود و می‌توان از آن برای خنک‌سازی موضعی، مینی یخچال، آب‌سردکن کوچک، پروژه‌های آزمایشگاهی و سیستم‌های DIY استفاده کرد.

این مدل با ابعاد تقریبی 40×40×4.3 میلی‌متر و حداکثر جریان کمی بیش از 4 آمپر، نسبت به مدل‌های 10 آمپر و 15 آمپر مصرف پایین‌تری دارد. به همین دلیل برای پروژه‌هایی که نیاز سرمایشی متوسط دارند یا محدودیت منبع تغذیه وجود دارد، انتخاب مناسب‌تری محسوب می‌شود.

المان سرد کننده TEC1-12706 چیست؟

المان سرد کننده TEC1-12706 یک قطعه نیمه‌هادی از خانواده ماژول‌های ترموالکتریک است. این نوع قطعات بدون کمپرسور و بدون بخش مکانیکی متحرک کار می‌کنند و با عبور جریان DC، انتقال حرارت از یک سمت به سمت دیگر را انجام می‌دهند.

به همین دلیل، پلتیرها گزینه‌ای مناسب برای پروژه‌هایی هستند که به سرمایش جمع‌وجور، بی‌لرزش و قابل کنترل با برق DC نیاز دارند.

المان سرد کننده TEC1-12706 چگونه کار می‌کند؟

وقتی جریان مستقیم از ساختار داخلی پلتیر عبور می‌کند، انتقال انرژی حرارتی میان دو سمت ماژول ایجاد می‌شود. یک سمت شروع به جذب گرما کرده و سرد می‌شود و سمت دیگر همان گرما را دفع می‌کند.

با معکوس کردن جهت جریان، جهت انتقال حرارت نیز تغییر می‌کند و جای سطح سرد و گرم عوض می‌شود. به همین دلیل می‌توان از پلتیر در برخی پروژه‌ها هم برای سرمایش و هم برای گرمایش استفاده کرد.

TEC1-12706 برای چه پروژه‌هایی مناسب است؟

مزیت مدل 6 آمپر چیست؟

مهم‌ترین مزیت المان سرد کننده TEC1-12706 در مقایسه با مدل‌های پرجریان‌تر، مصرف کمتر و نیاز ساده‌تر به منبع تغذیه و هیت‌سینک است.

این ویژگی برای پروژه‌هایی که فضای نصب محدود دارند یا استفاده از منبع 10 تا 15 آمپر منطقی نیست، اهمیت زیادی دارد. البته در مقابل، ظرفیت انتقال حرارت این مدل نیز نسبت به نسخه‌های قوی‌تر محدودتر است.

تفاوت TEC1-12706، TEC1-12710 و TEC1-12715

سه مدل TEC1-12706 ، TEC1-12710 و TEC1-12715 از نظر ابعاد کلی به یکدیگر نزدیک هستند، اما مهم‌ترین تفاوت آن‌ها در جریان مصرفی و ظرفیت حرارتی است.

ساخت یخچال کوچک با المان سرد کننده TEC1-12706

المان سرد کننده TEC1-12706 برای ساخت محفظه‌های سرد کوچک قابل استفاده است. در چنین پروژه‌ای سمت سرد پلتیر به یک صفحه فلزی یا هیت‌سینک داخل محفظه متصل شده و سمت گرم توسط هیت‌سینک و فن خنک می‌شود.

کیفیت عایق حرارتی محفظه اهمیت زیادی دارد. هرچه ورود گرما از محیط کمتر باشد، ماژول انرژی کمتری برای حفظ دمای پایین نیاز خواهد داشت.

آیا المان سرد کننده TEC1-12706 برای آب‌سردکن مناسب است؟

برای آب‌سردکن‌های کوچک و سیستم‌های آزمایشی، المان سرد کننده TEC1-12706 می‌تواند مورد استفاده قرار گیرد. سرمای سمت سرد باید از طریق یک بلوک یا مبدل فلزی به آب منتقل شود.

آیا می‌توان با المان سرد کننده TEC1-12706 کولر ساخت؟

از این مدل می‌توان برای ساخت خنک‌کننده هوای کوچک و موضعی استفاده کرد، اما به دلیل ظرفیت محدودتر نسبت به مدل‌های 10A و 15A، بیشتر برای حجم‌های کوچک مناسب است.

برای خنک کردن فضای بزرگ یا اتاق، استفاده از سیستم‌های تبرید متداول بسیار منطقی‌تر و کارآمدتر خواهد بود.

Qcmax برابر 60 وات یعنی چه؟

در مشخصات این مدل، حداکثر توان خنک‌سازی Qcmax حدود 60 وات اعلام شده است. Qcmax بیانگر ظرفیت انتقال حرارت در شرایط آزمایش مشخص است و نباید آن را با توان برق مصرفی ماژول برابر دانست.

در پروژه واقعی، مقدار حرارتی که ماژول می‌تواند از جسم یا محفظه خارج کند به دمای سمت گرم، اختلاف دما، کیفیت هیت‌سینک و شرایط محیط وابسته خواهد بود.

ΔTmax برابر 66 درجه چیست؟

در مشخصات ارائه‌شده، حداقل مقدار ΔTmax حدود 66°C ذکر شده است. این پارامتر بیانگر حداکثر اختلاف دمای قابل دستیابی میان دو سمت ماژول در شرایط آزمایشگاهی خاص و بار حرارتی بسیار پایین است.

بنابراین این مقدار نباید به این صورت تفسیر شود که یک یخچال واقعی با این پلتیر همیشه 66 درجه پایین‌تر از دمای محیط خواهد بود.

لوازم جانبی مورد نیاز

اهمیت هیت‌سینک و فن

حتی در مدل 4 آمپر نیز دفع حرارت اهمیت زیادی دارد. اگر سمت گرم بیش از حد داغ شود، اختلاف دمای میان دو طرف کاهش پیدا کرده و سمت سرد نمی‌تواند عملکرد مناسبی داشته باشد.

در پروژه‌های عملی بهتر است هیت‌سینک بزرگ‌تر از حداقل مورد نیاز انتخاب شود و جریان هوای مناسبی روی آن برقرار باشد.

خمیر حرارتی و نحوه نصب

بین صفحه سرامیکی پلتیر و سطوح فلزی بهتر است یک لایه نازک و یکنواخت از خمیر حرارتی قرار گیرد. این کار باعث کاهش مقاومت حرارتی تماس و انتقال بهتر گرما می‌شود.

در زمان بستن مجموعه نیز فشار باید روی سطح پلتیر به شکل یکنواخت توزیع شود. فشار نقطه‌ای یا سفت کردن بیش از حد پیچ‌ها ممکن است باعث آسیب به صفحات سرامیکی شود.

میعان و رطوبت در سمت سرد

اگر سطح سرد به دمای پایین‌تر از نقطه شبنم برسد، رطوبت هوا روی آن به قطرات آب تبدیل می‌شود. این موضوع در خنک‌سازی قطعات الکترونیکی اهمیت ویژه‌ای دارد.

در چنین کاربردهایی باید عایق‌بندی و مدیریت رطوبت در نظر گرفته شود تا از اتصال کوتاه یا خوردگی قطعات جلوگیری شود.

مشخصات فنی TEC1-12706

توجه: Qcmax و ΔTmax پارامترهای آزمایشگاهی هستند و عملکرد واقعی ماژول به دمای محیط، هیت‌سینک، فن، ولتاژ و بار حرارتی بستگی دارد.

سؤالات متداول درباره TEC1-12706

جمع‌بندی و خرید المان خنک کننده TEC1-12706

المان سرد کننده TEC1-12706 یک پلتیر 40×40 میلی‌متری با جریان حداکثری حدود 4 آمپر و ظرفیت خنک‌سازی اعلام‌شده تا حدود 50 وات است. این مدل برای پروژه‌های سرمایشی سبک مانند مینی یخچال، آب‌سردکن کوچک، محفظه‌های کنترل دما، پروژه‌های آزمایشگاهی و خنک‌سازی موضعی مناسب است.

در مقایسه با TEC1-12710 و TEC1-12715، المان سرد کننده TEC1-12706 مصرف پایین‌تر و نیاز ساده‌تری به منبع تغذیه و سیستم دفع حرارت دارد؛ در مقابل، برای بارهای حرارتی سنگین‌تر بهتر است مدل‌های پرجریان‌تر بررسی شوند.
