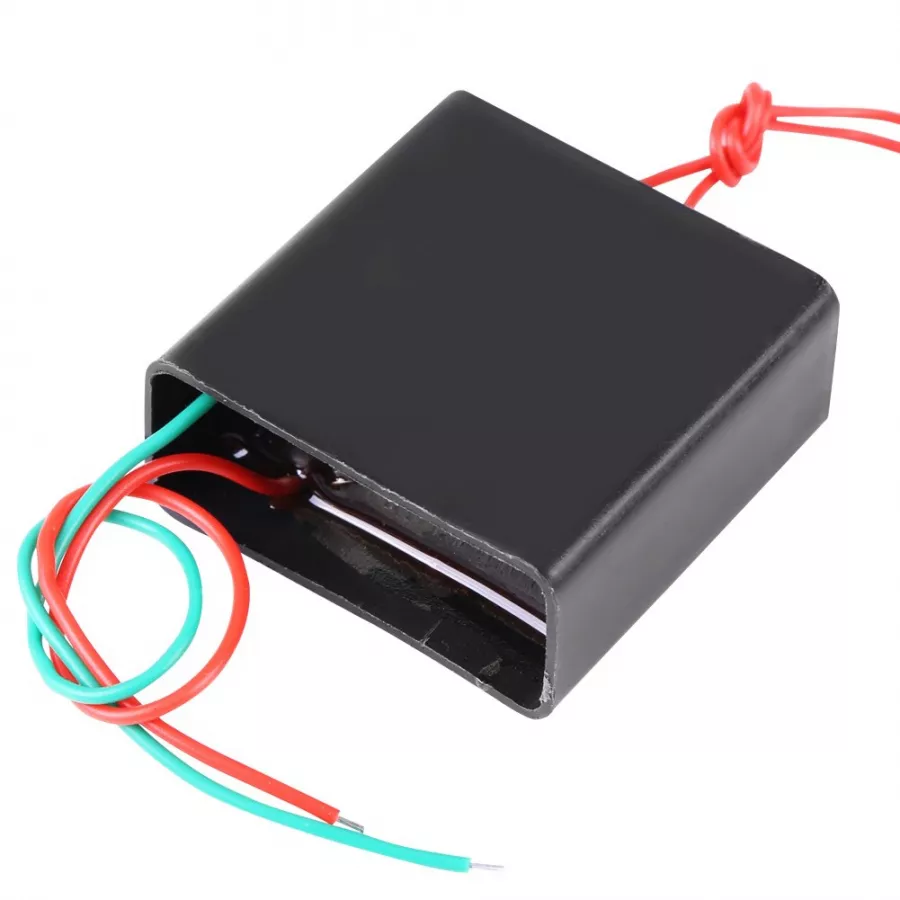

ماژول جرقه زن 800KV مربعی یک مولد و افزاینده ولتاژ پالسی کوچک است که با دریافت ولتاژ DC پایین در محدوده 3 تا 6 ولت، اختلاف پتانسیل بسیار بالاتری در بخش خروجی ایجاد می‌کند. در شرایط مناسب این اختلاف پتانسیل می‌تواند باعث یونیزاسیون هوا و تشکیل تخلیه الکتریکی قابل مشاهده شود.

ویژگی ظاهری شاخص این مدل، ساختار مربعی و نسبتاً تخت آن است. این فرم در پروژه‌هایی که فضای طولی محدودی دارند می‌تواند گزینه متفاوتی نسبت به مدل‌های استوانه‌ای باشد و جانمایی قطعه را ساده‌تر کند.

⚡ مشخصات مهم در یک نگاه

ماژول جرقه زن 800KV چیست؟

ماژول جرقه‌ زن 800KV در اصل یک High Voltage Generator یا مولد ولتاژ بالا است. مدار داخلی ولتاژ DC ورودی را دریافت کرده و با استفاده از بخش سوئیچینگ و ترانس افزاینده، پالس‌هایی با اختلاف پتانسیل بسیار بالاتر در خروجی تولید می‌کند.

وقتی میدان الکتریکی میان دو نقطه به اندازه کافی افزایش پیدا کند، هوایی که در حالت معمول عایق است می‌تواند برای لحظه‌ای یونیزه شود و مسیر تخلیه الکتریکی ایجاد کند. نتیجه این اتفاق همان جرقه‌ای است که در خروجی مشاهده می‌شود.

داخل ماژول جرقه‌ زن 800KV چه اتفاقی می‌افتد؟

در یک مولد الکترونیکی ولتاژ بالا، مدار سوئیچینگ ابتدا انرژی DC ورودی را به شکل پالسی در اختیار ترانس قرار می‌دهد. ترانس افزاینده نیز اختلاف پتانسیل بیشتری در بخش ثانویه ایجاد می‌کند تا شرایط لازم برای تخلیه الکتریکی فراهم شود.

ساختار دقیق داخلی می‌تواند بین سازندگان و سری‌های تولید متفاوت باشد؛ بنابراین بدون دیتاشیت معتبر نمی‌توان با قطعیت ادعا کرد همه نمونه‌های 800KV از ترکیب دقیق یکسانی از قطعات داخلی استفاده می‌کنند.

آیا 800KV یعنی خروجی واقعی 800 هزار ولت؟

عبارت 800KV نام تجاری رایجی است که این خانواده از مولدهای ولتاژ بالا با آن شناخته می‌شوند. این عدد را نباید بدون اندازه‌گیری تخصصی، معادل یک خروجی واقعی، دقیق و پیوسته 800 هزار ولت در نظر گرفت.

خروجی واقعی یک مولد ولتاژ بالا تحت تأثیر طراحی ترانس، مدار داخلی، ولتاژ ورودی، شرایط بار، محیط و روش اندازه‌گیری قرار دارد. به همین دلیل برای ارزیابی فنی محصول، عملکرد واقعی ماژول و شرایط استفاده معیارهای مهم‌تری هستند.

مزیت فرم مربعی این ماژول چیست؟

در مدل‌های استوانه‌ای، قطعات داخل بدنه‌ای باریک و کشیده قرار گرفته‌اند؛ اما این مدل فرم تخت‌تر و گسترده‌تری دارد. این تفاوت بیشتر از آنکه موضوع قدرت باشد، به نحوه جانمایی و فضای موجود داخل پروژه مربوط می‌شود.

برای مثال اگر محفظه شما سطح کافی دارد اما فضای طولی آن محدود است، فرم مربعی می‌تواند انتخاب مناسب‌تری برای بررسی باشد. در مقابل، در یک فضای باریک و کشیده ممکن است نسخه استوانه‌ای راحت‌تر قرار بگیرد.

ویژگی های جذاب ماژول جرقه‌ زن 800KV

کاربردهای ماژول جرقه زن 800KV

ماژول جرقه‌ زن 800KV بیشتر برای محیط‌های آموزشی، آزمایشگاهی و پروژه‌های الکترونیکی کنترل‌شده‌ای مناسب است که در آن‌ها نیاز به بررسی یا استفاده از یک مولد کوچک ولتاژ بالا وجود دارد. در هر کاربرد واقعی باید ابتدا سازگاری مشخصات ماژول با سیستم مقصد بررسی شود.

ماژول‌های ولتاژ بالا نسبت به نحوه استفاده حساس هستند؛ به همین دلیل عملکرد اولیه این کالا پیش از آماده‌سازی سفارش بررسی می‌شود تا از فعال بودن محصول در مرحله ارسال اطمینان حاصل شود.

تغذیه مناسب ماژول جرقه‌ زن 800KV

محدوده ورودی اعلام‌شده برای این مدل 3 تا 6 ولت DC است. منبع تغذیه باید هنگام کار نیز بتواند ولتاژ خود را در محدوده مناسب حفظ کند؛ بنابراین فقط مشاهده عدد نوشته‌شده روی منبع برای قضاوت کافی نیست.

منبع بسیار ضعیف می‌تواند در زمان فعالیت مدار دچار افت ولتاژ شود و عملکرد نامنظم ایجاد کند. در مقابل، اعمال ولتاژ خارج از محدوده نیز می‌تواند فشار الکتریکی و حرارتی بیشتری به مدار داخلی وارد کند.

🔋 آیا باتری لیتیوم‌یون 18650 قابل استفاده است؟

یک سلول لیتیوم‌یون 18650 از نظر سطح ولتاژ می‌تواند در محدوده ورودی این محصول قرار بگیرد؛ اما سالم بودن باتری، حفاظت مناسب، رعایت قطبیت و کیفیت سیم‌کشی نیز اهمیت دارند.

باتری آسیب‌دیده یا اتصال غیراصولی می‌تواند مستقل از خود ماژول مشکل ایجاد کند؛ بنابراین کیفیت منبع انرژی بخشی از عملکرد صحیح کل سیستم محسوب می‌شود.

📘 راهنمای بیشتر درباره ماژول‌های جرقه زن

برای آشنایی بیشتر با عملکرد عمومی این خانواده از قطعات می‌توانید راهنمای ماژول جرقه زن در تسلا شاپ را نیز مطالعه کنید.

⚠️ ورودی کم‌ولتاژ به معنی خروجی کم‌خطر نیست

این مدار برای افزایش اختلاف پتانسیل طراحی شده است. هنگام کار از تماس با بخش خروجی خودداری کنید و ماژول را از بدن، مواد قابل اشتعال، محیط مرطوب و تجهیزات الکترونیکی حساس دور نگه دارید.

شناخت ماژول جرقه‌ زن 800KV کامل شد؛ از اینجا وارد بخش حساس‌تر می‌شویم.

در بخش دوم دقیق بررسی می‌کنیم چرا این ماژول‌ها آسیب می‌بینند، چرخه کاری چه اهمیتی دارد، مدل 800KV با 1000KV خرچنگی و استوانه‌ای چه تفاوتی دارد، سیستم جرقه‌زن در چه وسایلی دیده می‌شود، عایق‌بندی و نویز چه نقشی دارند و مشخصات فنی محصول چیست.

علل خرابی ماژول جرقه‌ زن 800KV

داخل یک ماژول کوچک ولتاژ بالا، مدار سوئیچینگ، ترانس افزاینده و بخش عایق‌بندی باید هم‌زمان تنش الکتریکی و گرمای تولیدشده هنگام کار را تحمل کنند. به همین دلیل این قطعه نسبت به بسیاری از ماژول‌های کم‌ولتاژ معمولی، حساسیت بیشتری به شرایط استفاده دارد.

در بسیاری از موارد، خرابی زودهنگام به عواملی مانند ولتاژ نامناسب، روشن‌ماندن طولانی، افزایش بیش از حد دما، تغذیه ناپایدار، آسیب عایق سیم‌ها یا تخلیه الکتریکی در مسیر نامناسب مربوط می‌شود.

مهم‌ترین عواملی که عمر ماژول جرقه‌ زن 800KV را کاهش می‌دهند

چرا ماژول جرقه‌ زن 800KV برای کارکرد دائمی مناسب نیست؟

در زمان فعالیت، مدار داخلی با سرعت بالا سوئیچ می‌کند و ترانس نیز در حال تبدیل انرژی است. این فرایند همراه با تلفات بوده و بخشی از انرژی به گرما تبدیل می‌شود. از طرف دیگر ابعاد کوچک ماژول امکان دفع حرارت زیادی را فراهم نمی‌کند.

به همین دلیل بهتر است این خانواده از ماژول‌ها به‌صورت کوتاه و متناوب استفاده شوند و بین دفعات کار، امکان کاهش دمای قطعه فراهم باشد.

🌡️ اگر ماژول جرقه‌ زن 800KV سریع داغ شد چه کنیم؟

افزایش محدود دما هنگام کار می‌تواند طبیعی باشد، اما داغ‌شدن سریع یا شدید نشانه مناسبی برای ادامه استفاده نیست. در این حالت تغذیه را قطع کنید، اجازه دهید ماژول خنک شود و سپس وضعیت منبع تغذیه، سیم‌ها و شرایط کاری را بررسی کنید.

800KV، 1000KV خرچنگی یا 1000KV استوانه‌ای؛ کدام را انتخاب کنیم؟

اعداد 800KV و 1000KV نام‌های تجاری رایج این خانواده هستند و به‌تنهایی معیار مناسبی برای تعیین «قدرت واقعی» نیستند. هنگام انتخاب، فرم فیزیکی، فضای نصب، محدوده ورودی، سری محصول و شرایط واقعی پروژه اهمیت بیشتری دارند.

ماژول جرقه زن (شوکر) در چه وسایلی وجود دارد؟

ایده تولید یک اختلاف پتانسیل بالا برای ایجاد جرقه در بسیاری از وسایل روزمره و تجهیزات صنعتی وجود دارد. البته مدار هر وسیله بر اساس همان کاربرد طراحی شده و ممکن است از نظر ولتاژ، توان، نوع کنترل و استاندارد ایمنی کاملاً متفاوت باشد.

همه جرقه‌زن‌ها مثل ماژول جرقه‌ زن 800KV نیستند

جرقه‌زن یک عنوان کلی برای سیستم‌هایی است که اختلاف پتانسیل لازم برای تخلیه الکتریکی را ایجاد می‌کنند. روش تولید این جرقه می‌تواند در وسایل مختلف متفاوت باشد.

چرا عایق‌بندی در مدار ولتاژ بالا این‌قدر مهم است؟

در مدارهای کم‌ولتاژ، یک آسیب کوچک روی روکش سیم ممکن است همیشه مشکل فوری ایجاد نکند؛ اما در بخش ولتاژ بالا حتی یک مسیر نامناسب می‌تواند محل تخلیه الکتریکی شود.

سلامت روکش سیم‌های خروجی، خشک بودن محیط و فاصله مناسب از قطعات فلزی و بردهای حساس اهمیت زیادی دارد. اگر جرقه در محل غیرعادی مشاهده شد، استفاده را متوقف کرده و وضعیت عایق‌بندی را بررسی کنید.

چرا جرقه می‌تواند آردوینو، ESP و سنسورها را مختل کند؟

تخلیه الکتریکی و سوئیچینگ سریع می‌توانند نویز الکترومغناطیسی ایجاد کنند. این نویز در بعضی پروژه‌ها ممکن است باعث اختلال در مدارهای دیجیتال، خطای سنسورها یا ریست‌شدن میکروکنترلر شود.

مشخصات فنی ماژول جرقه زن 800KV مربعی

توجه: ابعاد و مشخصات مکانیکی برخی سری‌های تولید ممکن است کمی متفاوت باشند. همچنین 800KV نام متداول تجاری این خانواده است و نباید به‌تنهایی به‌عنوان خروجی واقعی و تضمین‌شده 800 هزار ولت تفسیر شود.

چطور احتمال خرابی ماژول جرقه‌ زن 800KV را کمتر کنیم؟

• از منبع تغذیه DC پایدار و در محدوده اعلام‌شده استفاده کنید.
• از روشن نگه داشتن طولانی و بدون وقفه خودداری کنید.
• اگر ماژول به‌طور محسوس گرم شد، اجازه دهید پیش از استفاده مجدد خنک شود.
• سلامت روکش سیم‌های خروجی را به‌صورت دوره‌ای بررسی کنید.
• ماژول را در محیط خشک و دور از رطوبت قرار دهید.
• قسمت ولتاژ بالا را از قطعات فلزی و مدارهای حساس فاصله دهید.
• در صورت مشاهده بوی غیرعادی، تخلیه داخل بدنه یا رفتار غیرطبیعی، استفاده را متوقف کنید.

⚡ هنوز بین مدل‌ها مردد هستید؟

برای مشاهده و مقایسه مدل‌های دیگر می‌توانید وارد دسته ماژول جرقه زن تسلا شاپ شوید و مدل‌های 400KV، 600KV، 800KV و 1000KV را از نظر فرم و مشخصات بررسی کنید.

حالا تفاوت مدل‌ها، عوامل خرابی و جایگاه واقعی فناوری جرقه‌زن مشخص شد.

در بخش سوم سراغ عیب‌یابی کامل، چک‌لیست انتخاب قبل از خرید، محصولات مرتبط، هشدارهای نهایی، FAQ حرفه‌ای، FAQ Schema معتبر و جمع‌بندی خرید ماژول جرقه زن 800KV می‌رویم.

عیب‌یابی اولیه؛ چرا ماژول جرقه زن 800KV جرقه نمی‌زند؟

اگر ماژول در اولین استفاده عملکرد مورد انتظار را ندارد، قبل از اینکه قطعه را خراب فرض کنید چند مورد پایه را بررسی کنید. در بسیاری از مواقع مشکل به منبع تغذیه، اتصال، افزایش دما یا وضعیت سیم‌های خروجی مربوط است.

چرا عملکرد ماژول جرقه‌ زن 800KV نسبت به قبل ضعیف شده است؟

کاهش محسوس عملکرد همیشه به معنی خرابی کامل ماژول نیست. افت ولتاژ منبع، ضعیف‌شدن باتری، افزایش دمای مدار، اتصال نامناسب یا تخلیه ناخواسته از بخش High Voltage می‌توانند روی عملکرد تأثیر بگذارند.

🔊 صدا، بو یا جرقه در محل غیرعادی را جدی بگیرید

صدای همزمان با تخلیه الکتریکی می‌تواند طبیعی باشد، اما اگر جرقه از داخل بدنه یا نقطه‌ای غیرمنتظره مشاهده شود، بوی غیرعادی ایجاد شود یا ماژول با سرعت زیادی داغ شود، استفاده را متوقف کنید. این نشانه‌ها می‌توانند به عایق‌بندی یا بخش داخلی مدار مربوط باشند.

خروجی ماژول جرقه‌ زن 800KV را با مولتی‌متر معمولی تست نکنید

خروجی این نوع مولد برای اتصال مستقیم به ورودی مولتی‌متر یا اسیلوسکوپ معمولی مناسب نیست و می‌تواند باعث آسیب به تجهیزات اندازه‌گیری شود. اندازه‌گیری ولتاژ بالا نیازمند پروب و تجهیزات تخصصی متناسب با محدوده مورد بررسی است.

قبل از خرید ماژول جرقه زن 800KV این 6 نکته را بدانید

ماژول جرقه‌ زن 800KV برای من مناسب است یا مدل دیگری انتخاب کنم؟

مدل‌های دیگر برای مقایسه

نکات ایمنی مهم هنگام استفاده از ماژول 800KV

پایین بودن ولتاژ ورودی نباید باعث شود بخش خروجی بی‌خطر تصور شود. مدار برای افزایش اختلاف پتانسیل طراحی شده و استفاده نادرست می‌تواند باعث شوک، سوختگی، تخلیه ناخواسته یا آسیب به تجهیزات الکترونیکی شود.

• هنگام کار قسمت خروجی ولتاژ بالا را لمس نکنید.
• پیش از تغییر سیم‌کشی یا جابه‌جایی، منبع تغذیه را قطع کنید.
• از ماژول در محیط خیس یا مرطوب استفاده نکنید.
• در نزدیکی گاز، بنزین، الکل، اسپری، حلال و مواد قابل اشتعال جرقه ایجاد نکنید.
• قسمت High Voltage را از موبایل، میکروکنترلرها و تجهیزات حساس دور نگه دارید.
• در صورت مشاهده بوی غیرعادی، جرقه داخل بدنه یا افزایش شدید دما، استفاده را متوقف کنید.
• از محصول برای ایجاد تماس الکتریکی با انسان یا حیوان استفاده نکنید.
• ماژول را برای مدت طولانی و بدون وقفه روشن نگه ندارید.

سؤالات متداول درباره ماژول جرقه زن 800KV

جمع‌بندی و خرید ماژول جرقه زن 800KV مربعی

ماژول جرقه زن 800KV مربعی یک مولد ولتاژ بالا با ورودی اعلام‌شده 3 تا 6 ولت DC است که فرم بدنه تخت و مربعی آن، یکی از تفاوت‌های اصلی با مدل‌های استوانه‌ای محسوب می‌شود. این محصول برای پروژه‌های آموزشی، آزمایشگاهی و سیستم‌های جرقه‌زنی سازگار قابل بررسی است.

برای انتخاب صحیح بهتر است به‌جای تمرکز صرف روی عبارت 800KV، به فرم بدنه، فضای نصب، کیفیت منبع تغذیه، مدت زمان کار، سلامت عایق‌بندی و تناسب محصول با پروژه توجه کنید. رعایت همین موارد نقش مهمی در عملکرد پایدارتر و کاهش احتمال خرابی دارد.

قبل از استفاده به خاطر داشته باشید:

این قطعه یک ماژول ولتاژ بالا است. رعایت محدوده تغذیه، جلوگیری از تماس با خروجی، کنترل دمای ماژول و دور نگه داشتن آن از مواد قابل اشتعال، محیط مرطوب، انسان، حیوان و مدارهای حساس بخش مهمی از استفاده صحیح از محصول است.
