ماژول جرقه زن 1000KV خرچنگی برند ARCELI | اصل
ویژگی های محصول
- نمونه 1000KV پرقدرترین ماژول وارداتی در ایران
- ورودی ۳ تا ۶ ولت DC و خروجی تا 1000 کیلوولت
- ولتاژ خروجی پالس کوتاه با فرکانس بالا
- مناسب برای تولید شوک الکتریکی و یونیزاسیون هوا
- کاربردهای آموزشی، آزمایشگاهی و صنعتی
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
قیمت اصلی: 7,433,000 ریال بود.5,566,000 ریالقیمت فعلی: 5,566,000 ریال.
محصولات مرتبط
ماژول جرقه زن 1000KV خرچنگی 3 تا 6 ولت | تستشده
ماژول جرقه زن 1000KV خرچنگی یک ماژول تولید جرقه و افزاینده ولتاژ پالسی است که با دریافت ولتاژ DC پایین در محدوده 3 تا 6 ولت، اختلاف پتانسیل بالایی در خروجی ایجاد میکند. این اختلاف پتانسیل میتواند باعث یونیزه شدن هوای بین دو خروجی و تشکیل جرقه الکتریکی شود.
ساختار متفاوت بدنه در این نسخه که در بازار با عنوان مدل خرچنگی شناخته میشود، آن را از نمونههای استوانهای رایج متمایز میکند. این ماژول برای پروژههای آموزشی، آزمایشگاهی، بررسی پدیده تخلیه الکتریکی و برخی سیستمهای جرقهزنی کنترلشده قابل استفاده است.
- مدل: ماژول جرقهزن 1000KV خرچنگی
- نوع مدار: افزاینده ولتاژ و مولد جرقه پالسی
- ولتاژ ورودی: 3 تا 6 ولت DC
- نوع خروجی: پالس ولتاژ بالا
- فرم بدنه: خرچنگی
- ابعاد اعلامشده: حدود 90 × 70 × 10 میلیمتر
- کاربری: پروژههای آموزشی، آزمایشگاهی و جرقهزنی کنترلشده
- وضعیت: تست عملکرد قبل از ارسال
با وجود پایین بودن ولتاژ ورودی، خروجی این ماژول ولتاژ بالایی دارد. سیمهای خروجی را لمس نکنید و از محصول برای تماس الکتریکی با انسان، حیوان یا هرگونه کاربرد آسیبزا استفاده نکنید.
برای آشنایی بیشتر با نحوه اتصال و اصول استفاده میتوانید
راهنمای ماژول جرقهزن
را مطالعه کنید.
عملکرد اولیه این کالا پیش از ارسال بررسی میشود. برای جلوگیری از آسیب، حتماً محدوده ولتاژ ورودی، قطبیت، عایقبندی و شرایط استفاده از ماژول را رعایت کنید. مرجوعی این کالا امکان پذیر نمی باشد.

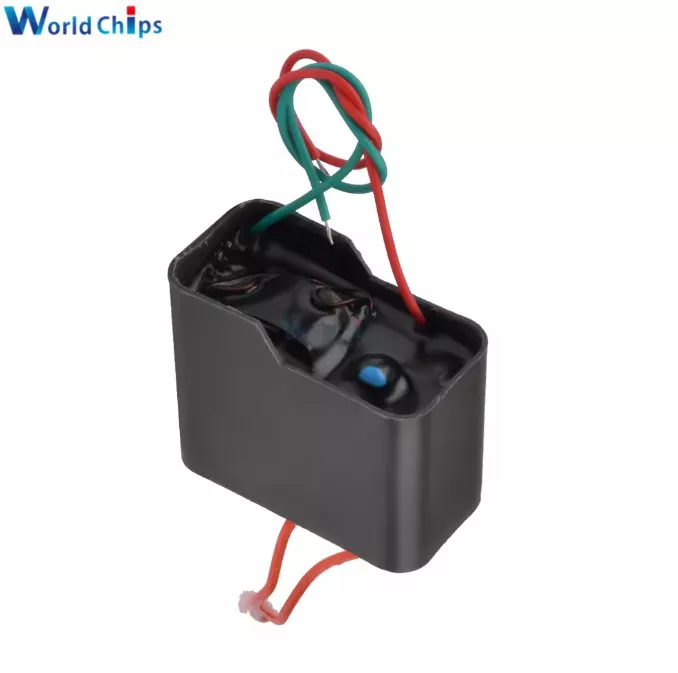

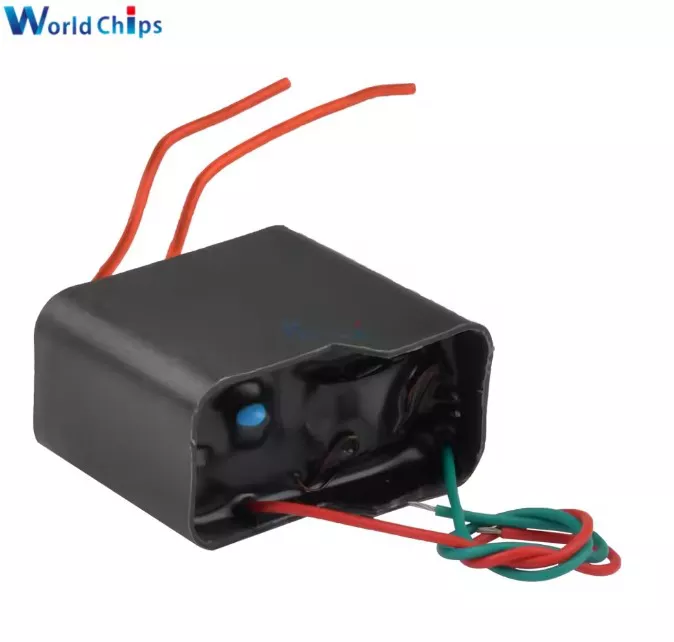

نمای ماژول جرقهزن و افزاینده ولتاژ مدل خرچنگی
ماژول جرقه زن خرچنگی چیست؟
ماژول جرقهزن خرچنگی یک مولد ولتاژ بالا (High Voltage Generator) کوچک است. مدار داخلی، انرژی الکتریکی ورودی DC را به پالسهایی با اختلاف پتانسیل بسیار بالاتر تبدیل میکند. هنگامی که اختلاف پتانسیل میان دو خروجی به حد کافی برسد، هوای میان آنها دچار شکست الکتریکی شده و جرقه ایجاد میشود.
به همین دلیل، این قطعه برای مشاهده و بررسی عملی مفاهیمی مانند افزایش ولتاژ، شکست دیالکتریک هوا، یونیزاسیون و تخلیه الکتریکی نیز گزینهای کاربردی برای پروژههای آموزشی و آزمایشگاهی محسوب میشود.
داخل ماژول جرقه زن چه اتفاقی میافتد؟
در یک مولد جرقه از این نوع، مدار سوئیچینگ داخلی جریان ورودی را به شکل مناسب برای تحریک ترانس تبدیل میکند. ترانس افزاینده سپس اختلاف پتانسیل بسیار بیشتری در سمت خروجی ایجاد میکند.
ساختار دقیق مدار داخلی ممکن است بین تولیدکنندگان و سریهای مختلف محصول متفاوت باشد؛ بنابراین نمیتوان بدون باز کردن یا داشتن دیتاشیت نمونه مشخص، نوع دقیق تمام قطعات داخلی را با قطعیت اعلام کرد.
این ماژول یک منبع تغذیه ولتاژ بالا برای کار دائم محسوب نمیشود. ماهیت آن بیشتر برای ایجاد پالس و تخلیه الکتریکی کوتاهمدت مناسب است.
1000KV واقعاً به چه معناست؟
عبارت 1000KV نامی متداول برای معرفی این خانواده از ماژولهای جرقهزن در بازار است. این عدد نباید بهعنوان تضمین خروجی دقیق یک میلیون ولت در شرایط واقعی کار تفسیر شود.
ولتاژ واقعی خروجی به عواملی مانند ساختار داخلی ماژول، ولتاژ ورودی، شرایط بار، فاصله الکترودها، رطوبت و فشار هوا و روش اندازهگیری وابسته است. به همین دلیل برای معرفی فنی محصول، عبارت مولد جرقه و پالس ولتاژ بالا توصیف دقیقتری از عملکرد آن است.
خروجی این ماژول را به مولتیمتر معمولی متصل نکنید. اندازهگیری ولتاژهای بالا نیازمند پروب و تجهیزات اندازهگیری مخصوص High Voltage است.
تفاوت ماژول جرقه زن خرچنگی و استوانهای
یکی از سؤالات مهم هنگام خرید این محصول، تفاوت ماژول جرقهزن خرچنگی با مدلهای استوانهای است. تفاوت ظاهری اصلی در فرم بدنه و نحوه قرارگیری اجزای ماژول دیده میشود.
صرفاً از روی عبارت 1000KV نمیتوان نتیجه گرفت که یکی از این دو مدل الزاماً جرقه قویتری تولید میکند. برای انتخاب میان مدل خرچنگی و استوانهای، ابعاد، فرم نصب و عملکرد واقعی نمونه مورد نظر اهمیت بیشتری دارد.
کاربردهای ماژول جرقه زن خرچنگی
تغذیه مناسب ماژول جرقه زن خرچنگی
محدوده ورودی اعلامشده برای این مدل 3 تا 6 ولت DC است. منبع تغذیه باید بتواند در هنگام فعالیت ماژول، ولتاژ را بدون افت شدید حفظ کند و در عین حال ولتاژ آن از محدوده مجاز قطعه خارج نشود.
یک سلول لیتیومیون 3.7 ولتی میتواند از نظر سطح ولتاژ برای چنین کاربردی مناسب باشد، اما سالم بودن باتری، رعایت قطبیت، کیفیت اتصالات و استفاده از حفاظت مناسب باتری اهمیت دارد.

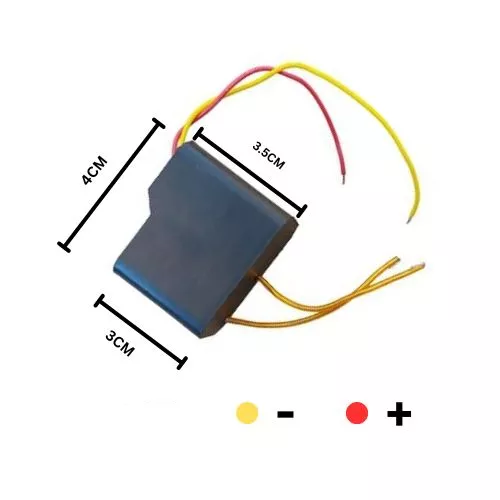

اتصال اشتباه مثبت و منفی میتواند باعث خرابی مدار داخلی شود.
چرا ماژول جرقه زن خرچنگی ممکن است زود خراب شود؟
ماژولهای ولتاژ بالا نسبت به شرایط کاری حساس هستند و استفاده خارج از محدوده میتواند عمر آنها را کاهش دهد. مهمترین مواردی که هنگام استفاده باید بررسی شوند عبارتاند از:
1. ولتاژ ورودی نامناسب
افزایش ولتاژ ورودی به معنی افزایش بیمحدودیت قدرت نیست. ولتاژ بیشتر میتواند جریان و حرارت قطعات داخلی را نیز افزایش دهد. بنابراین از اعمال ولتاژ بالاتر از محدوده اعلامشده خودداری کنید.
2. روشن ماندن طولانی
مدار سوئیچینگ و سیمپیچ داخلی هنگام کار گرما تولید میکنند. این محصول برای کارکرد مداوم طراحی نشده است و بهتر است بهصورت کوتاه و متناوب استفاده شود و میان دفعات استفاده فرصت کافی برای خنک شدن داشته باشد.
3. فاصله بیش از حد خروجیها
افزایش بیش از حد فاصله الکترودها میتواند مانع تخلیه عادی شود و تنش الکتریکی بیشتری به عایق داخلی وارد کند. فاصله خروجی را فقط در محدودهای قرار دهید که جرقه بهصورت پایدار تشکیل شود.
4. عایقبندی ضعیف
ولتاژ بالا میتواند از نقاط دارای عایق ضعیف، سطوح مرطوب یا مسیرهای نزدیک به اجسام رسانا تخلیه شود. سلامت روکش سیمهای خروجی و فاصله آنها از بخشهای فلزی را بررسی کنید.
5. منبع تغذیه ضعیف
اگر منبع تغذیه هنگام روشن شدن ماژول دچار افت شدید ولتاژ شود، ممکن است جرقه ضعیف یا عملکرد نامنظم مشاهده شود. در چنین شرایطی قبل از تعویض ماژول، وضعیت منبع و اتصالات را بررسی کنید.
- ولتاژ ورودی را در محدوده 3 تا 6 ولت نگه دارید.
- از کارکرد مداوم و طولانی خودداری کنید.
- اجازه دهید ماژول میان دفعات استفاده خنک شود.
- از عایق بودن سیمهای خروجی مطمئن شوید.
- فاصله جرقه را بیش از حد افزایش ندهید.
- ماژول را دور از رطوبت و مدارهای الکترونیکی حساس نصب کنید.
تست و بررسی عملکرد ماژول
قبل از اتصال تغذیه، قطبیت ورودی و سالم بودن سیمها را بررسی کنید. ماژول را در محیط خشک و دور از مواد قابل اشتعال و تجهیزات الکترونیکی حساس قرار دهید.
پس از اعمال کوتاهمدت تغذیه، تشکیل تخلیه الکتریکی میان دو خروجی نشاندهنده عملکرد اولیه ماژول است. از روشن نگه داشتن طولانی قطعه صرفاً برای آزمایش خودداری کنید.
استفاده در پروژههای آردوینو و میکروکنترلر
تخلیه الکتریکی ولتاژ بالا میتواند نویز الکترومغناطیسی قابل توجهی ایجاد کند. این نویز ممکن است روی مدارهای میکروکنترلری، سنسورها و تجهیزات دیجیتال نزدیک تأثیر بگذارد و باعث خطا یا ریست شدن آنها شود.
اگر این ماژول بخشی از یک سیستم کنترلی است، بخش ولتاژ بالا باید از مدار منطقی فاصله مناسب داشته باشد و اصول جداسازی الکتریکی، عایقبندی، فیلترینگ و مدیریت مسیر سیمها در طراحی رعایت شود.
قطعات پیشنهادی برای پروژه
عیبیابی اولیه ماژول جرقه زن
اگر ماژول جرقه نمیزند یا عملکرد آن ضعیف شده است، ابتدا موارد ساده و قابل بررسی را کنترل کنید:
- ولتاژ منبع تغذیه را هنگام کار بررسی کنید.
- از صحیح بودن قطبیت ورودی مطمئن شوید.
- اتصالات و سیمهای ورودی را بررسی کنید.
- فاصله دو خروجی را بیش از حد زیاد نکنید.
- روکش سیمهای ولتاژ بالا را از نظر آسیب بررسی کنید.
- در صورت داغ بودن ماژول، اجازه دهید کاملاً خنک شود.
اگر منبع و سیمکشی سالم باشند اما هیچ تخلیهای ایجاد نشود، احتمال آسیب داخلی ماژول وجود دارد. تعمیر بخش ولتاژ بالا بدون تجهیزات و تجربه مناسب توصیه نمیشود.
مشخصات فنی ماژول جرقه زن 1000KV خرچنگی
توجه: مشخصات الکتریکی و مکانیکی این خانواده از ماژولها ممکن است بین سازندگان و سریهای تولید متفاوت باشد. عدد 1000KV نام متداول بازار است و به معنی تضمین خروجی دقیق یک میلیون ولت نیست.
نکات ایمنی هنگام استفاده
- خروجی ماژول را با دست لمس نکنید.
- از محصول در محیط خیس یا مرطوب استفاده نکنید.
- ماژول را از کودکان و افراد بدون تجربه فنی دور نگه دارید.
- در نزدیکی مواد قابل اشتعال، بخارات سوخت و حلالها جرقه ایجاد نکنید.
- خروجی ولتاژ بالا را از بردهای دیجیتال و تجهیزات حساس دور نگه دارید.
- پیش از تغییر سیمکشی، منبع تغذیه را قطع کنید.
- از محصول برای ایجاد شوک به انسان یا حیوان استفاده نکنید.
- از روشن نگه داشتن طولانی و بدون وقفه ماژول خودداری کنید.
مدار داخلی اختلاف پتانسیل بسیار بالایی تولید میکند. تماس با خروجی میتواند باعث شوک، سوختگی و آسیب شود و جرقه نیز در مجاورت مواد قابل اشتعال خطر آتشسوزی ایجاد میکند.
سؤالات متداول درباره ماژول جرقه زن خرچنگی
ماژول جرقه زن خرچنگی با چه ولتاژی کار میکند؟
تفاوت مدل خرچنگی با مدل استوانهای چیست؟
آیا عدد 1000KV خروجی واقعی یک میلیون ولت است؟
آیا میتوان ماژول را با باتری 18650 راهاندازی کرد؟
چرا جرقه ماژول ضعیف شده است؟
آیا استفاده طولانی به ماژول آسیب میزند؟
آیا میتوان خروجی را با مولتیمتر اندازه گرفت؟
آیا این ماژول کنار آردوینو قابل استفاده است؟
آیا صدای تخلیه هنگام جرقه طبیعی است؟
آیا ماژول قبل از ارسال تست میشود؟
جمعبندی و خرید ماژول جرقه زن 1000KV خرچنگی
ماژول جرقه زن 1000KV خرچنگی یک مولد جرقه و افزاینده ولتاژ پالسی با ورودی اعلامشده 3 تا 6 ولت DC است. فرم بدنه خرچنگی، ابعاد نسبتاً کوچک و سیمهای آماده ورودی و خروجی، استفاده از آن را در پروژههای آموزشی، آزمایشگاهی و سیستمهای جرقهزنی کنترلشده سادهتر میکند.
برای عملکرد پایدارتر، منبع تغذیه مناسب، رعایت قطبیت، عایقبندی خروجی، جلوگیری از افزایش بیش از حد فاصله جرقه و استفاده کوتاه و متناوب اهمیت زیادی دارد. همچنین عبارت 1000KV را بهعنوان نام تجاری رایج این محصول در نظر بگیرید، نه تضمین یک مقدار دقیق یک میلیون ولتی.
اگر بین مدل خرچنگی و استوانهای مردد هستید، علاوه بر قیمت، ابعاد و فضای نصب پروژه را نیز بررسی کنید. صرفاً عبارت 1000KV معیار مناسبی برای مقایسه قدرت واقعی دو ماژول نیست.
اسناد فنی محصول
در حال حاضر سند فنی برای این محصول ثبت نشده است.
18 دیدگاه برای ماژول جرقه زن 1000KV خرچنگی برند ARCELI | اصل
برای ثبت نقد و بررسی وارد حساب کاربری خود شوید.
کرمانشاهی –
من برای تعویض قطعه خودم از این ماژول استفاده کردم که مناسب بود و حتی قدرتش بیشتر بود.
شاهرخ –
عالی بود.
حسین –
فوق تالعاده قوی بود نسبت به مدل های دیگه ای که تهیه کرده بودم. کاش ابعاد ماژول ذکر میشد فقط !
کامران –
جنس کالا و بسته بندی عالی بود ممنون از سایت خوبتون
مهزیار –
ممنون از سایت و پاسخگویی خوبتون
داوود –
حتما باباتری 2600 پاورین تست کنین اونوقت قدرت واقعیش رو میفهمین
مراد –
کالا خیلی تمیز به دست من رسید و روشم برچسب خورده بود که تست شده.
علیرضا رضایی –
بهترین ماژول جرقه زن بود که دیدم بسیار پر قدرت و کم حجم با یک باتری لیتیومی 2600 امتحان کنید واقعا پرقدرت هست
میتونید از خازن افزاینده ولتاژ برای قوی تر کردنش استفاده کن
ممنون از زحمات ساحل سایت
Store manager admin –
خیلی ممنون از اینکه تجربهتون رو به اشتراک گذاشتید.
از لطف و همراهی شما هم ممنونیم 🌟
پاورکار –
فوق العاده بود. ممنون از آموزش فوق العاده ای که قرار دادین. توصیه میکنم حتما حتما آموزش رو بخونین بعد ماژول رو راه اندازی کنین. من نمونه های مختلفی خریدم و کلا کارم تعمیر این دستگاههاست. قطعا بهترین نمونست منتهی کار باهاش رو باید یاد بگیرین.
Store manager admin –
ممنون از اشتراک گذاری تجربتون.
داوود –
خیلی کیفیت خوبی داشت ممنون از سیات کامل و خوبتون.
شهابی –
ماژول بشدت با کیفیته و قوی. ممنون از سایت خوبتون و ارسال سریعتون
علیرضا رضایی –
ببخشید چه باتری استفاده کنم تا قوی ترین حالت ممکن این ماژول رو ببینیم که باتری شارژ دهی خوبی داشته باشه
ممنون از زحمات شما ❤️❤️
Store manager admin –
سلام خواهش میکنم سلامت باشین
بهترین حالت اینه که باتری با C بالا تهیه کنید ولی بالای 3C اوکیه در کل
Store manager admin –
سلام و ارادت
بهتر از باتری هایی استفاده کنید که 3C به بالا باشند. اگر هم منظورتون اینه که مدت زمان بیشتری باتری عملکرد داشته باشه هست، باید باتری با ظرفیت mAh بالاتری انتخاب کنید.
شریف –
فوق العاده قدرتمند ابعاد بسیار جم جور و کالای اورجینال واقعی من تعمیر کار این قطعاتم در خرید این محصول شک نکنید واقعا باید داخلشو ببنید تا تفاوتشو با کالای تقلبی بفهمین. یک ویدیو داخل آپارات گداشتم خواستین خوشحال میشم ببنید. سرچ کنید جرقه زن اورجینال و تقلبی
امیر –
کالای درجه یک با ابعاد مناسب و کیفیت کار بینظیر واقعا ممنونم از سایت خوبتون هرچی خریده بودم میسوخت اما کار شما واقعا حالا واره خدا خیرتون بده مخصوصا پشتیبانی خوبتون و اقای اقاسی با شرف
رامین –
کار عالی فروشگاه عالی ارسال سریع دمتون گرم
Verified owner علیرضا رضایی (مالک تایید شده) –
سلام بهترین ماژول که از مدل استوانه ای قوی تر و کم جا تر هست
ممنون از زحمات صاحب سایت❤️❤️
Store manager admin –
سلام
ممنون از حمایتتون و انرژی مثبتتون.
Verified owner اسماعیل (مالک تایید شده) –
با سلام و احترام من از یا سوج 4عدد از این ماژول خرید کردم توی بازه های مختلف ماژول اول که قدیمی بود خیلی عالی و با کیفیت بود ولی 3ماژول دیگه راحت با باطری که 3.7دهم ولت بود از خود فروشگاه خرید کردم تست گرفتم ولی هر 3تاش سوختن و من هم تعمیر کار هستم و راحت 1میلیون600ضرر کردم و به نظر خودم که میگم فروشنده اگر میدونست او یه دونه ماژول خوبیه اون رو هم به بنده نمی داد 1میلیون 600پولی نیست ولی شما از این ماژول خرید نکنید چون 3بار تست بگیرید میسوزد کسی هم نیست پاسخگو
Store manager admin –
سلام و احترام
متأسفیم که این تجربه برای شما پیش آمده است. لازم به توضیح است که تمامی ماژولهای این محصول پیش از ارسال توسط مجموعه ما تست میشوند و موجودی این کالا نیز از یک تأمینکننده مشخص تهیه میشود.
در مورد نحوه تست نیز صرفاً استفاده از باتری ۳.۷ ولتی ملاک کافی نیست. نحوه سیمکشی و شرایط اتصال خروجی اهمیت زیادی دارد. برای مثال، در این ماژول اگر فاصله بین دو سیم خروجی بیش از حدود ۱۲ میلی متر باشد، بسته به شرایط کار، احتمال ایجاد مشکل و سوختن ماژول افزایش پیدا میکند.
به همین دلیل توصیه میشود هنگام تست، فاصله و نحوه قرارگیری سیمهای خروجی مطابق مشخصات و شرایط مناسب کار با ماژول رعایت شود.
با توجه به اینکه فرمودید هر سه ماژول در شرایط مشابه دچار مشکل شدهاند، اگر شماره سفارش و نحوه دقیق تست را برای پشتیبانی ارسال کنید، امکان بررسی فنی موضوع وجود دارد.
ما هیچ تمایلی به ارائه محصول معیوب نداریم و تمامی کالاها پیش از ارسال تست میشوند.
ما ادعای مطرحشده مبنی بر اینکه «کسی پاسخگو نیست» را تأیید نمیکنیم و همواره تلاش کردهایم مشکلات مشتریان را بررسی و پیگیری کنیم.
میتونید تیکت بزنید به بخش فنی و مشکلتون رو بیان کنید.
Verified owner اسماعیل (مالک تایید شده) –
از این ماژول خرچنگی اصل که زدن توی فروشگاه خرید نزنید و خیلی بیکیفیت هست من 4عدد خرید کردم که 3تاش سوخت
Store manager admin –
سلام و احترام
متأسفیم که این تجربه برای شما پیش آمده است. لازم به توضیح است که تمامی ماژولها پیش از ارسال توسط مجموعه ما تست میشوند و موجودی این محصول نیز از یک تأمینکننده مشخص تهیه میشود.
با توجه به اینکه فرمودید ۳ عدد از ۴ عدد دچار مشکل شدهاند، خوشحال میشویم اطلاعات سفارش و نحوه تست را برای پشتیبانی ارسال کنید تا موضوع دقیقتر بررسی شود.
اعتماد و رضایت مشتری برای ما اهمیت دارد و اگر ایرادی از سمت محصول وجود داشته باشد، حتماً آن را پیگیری خواهیم کرد.
