ماژول جرقه‌ زن 1000KV استوانه‌ای 3 تا 6 ولت | تست‌شده

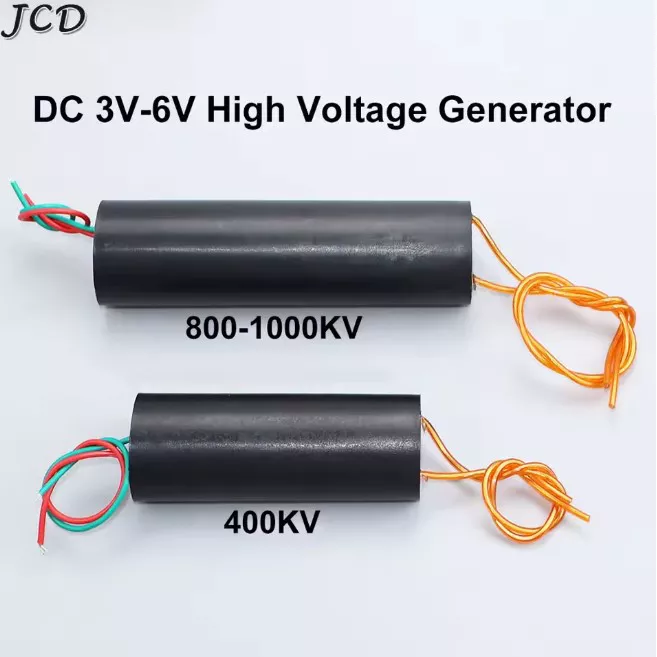

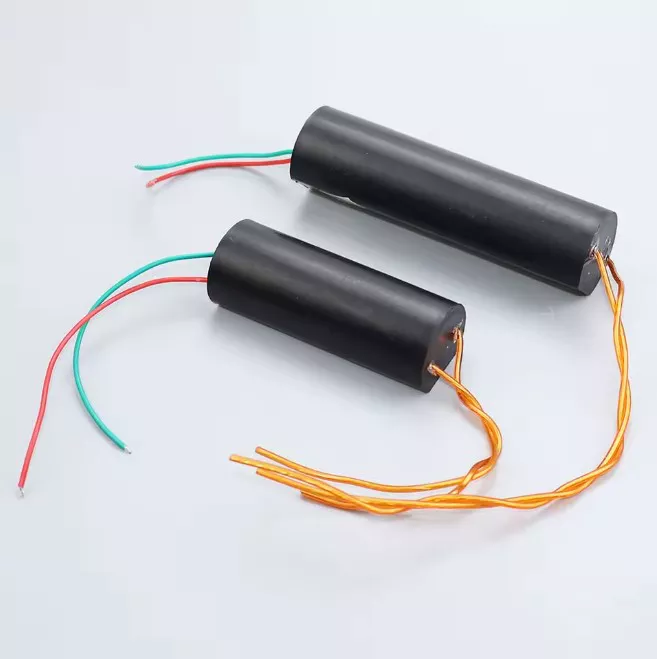

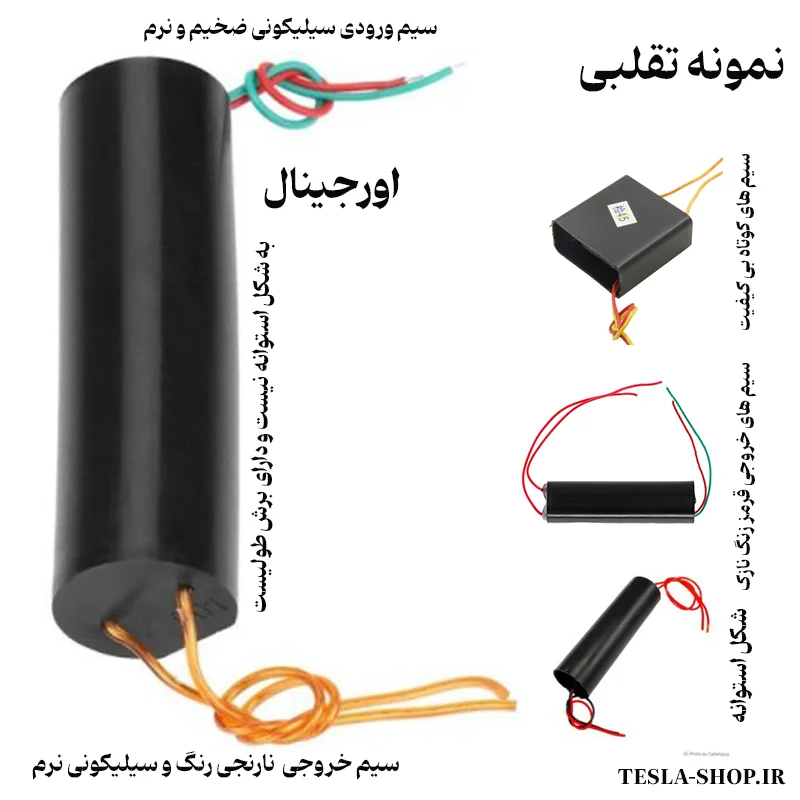

ماژول جرقه‌ زن 1000KV استوانه‌ای یک ماژول افزاینده ولتاژ پالسی است که با دریافت ولتاژ پایین DC، اختلاف پتانسیل بالایی در خروجی ایجاد می‌کند و امکان تشکیل جرقه الکتریکی در هوا را فراهم می‌سازد. این نوع ماژول به دلیل ابعاد کوچک، سیم‌کشی نسبتاً ساده و قابلیت ایجاد جرقه، در پروژه‌های آموزشی، سیستم‌های جرقه‌زنی کنترل‌شده، آزمایش‌های ولتاژ بالا و برخی تجهیزات الکترونیکی کاربرد دارد.

ورودی این مدل در محدوده 3 تا 6 ولت DC اعلام شده است و برای استفاده صحیح باید از منبع تغذیه پایدار، سیم‌کشی مناسب و زمان کار کوتاه استفاده شود. به دلیل وجود ولتاژ بالا در خروجی، رعایت اصول ایمنی هنگام آزمایش و استفاده از این قطعه ضروری است.

برای مشاهده آموزش عمومی نحوه اتصال و استفاده صحیح از ماژول می‌توانید
راهنمای ماژول جرقه‌زن
را مطالعه کنید.

ماژول جرقه‌ زن 1000KV چیست؟

این قطعه در اصل یک مبدل افزاینده ولتاژ یا High Voltage Generator است. مدار داخلی با استفاده از یک نوسان‌ساز و ترانس افزاینده، ولتاژ DC پایین ورودی را به پالس‌های ولتاژ بالا تبدیل می‌کند. اختلاف پتانسیل ایجادشده میان دو سیم خروجی می‌تواند باعث شکست الکتریکی هوا و تشکیل جرقه شود.

عبارت 1000KV نامی است که این خانواده از ماژول‌ها معمولاً با آن در بازار عرضه می‌شوند. این عبارت را نباید به‌عنوان تضمین وجود خروجی واقعی و اندازه‌گیری‌شده یک میلیون ولت در تمام شرایط کاری در نظر گرفت؛ مقدار واقعی خروجی به طراحی داخلی، ولتاژ ورودی، فاصله الکترودها، شرایط محیطی و روش اندازه‌گیری وابسته است.

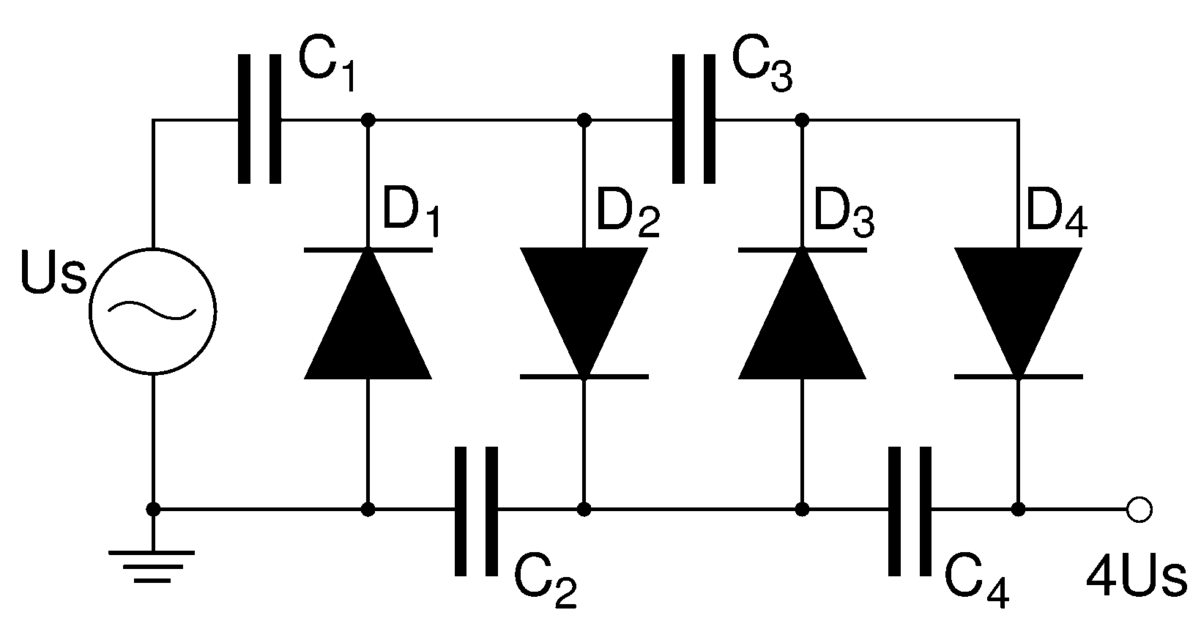

ماژول جرقه‌ زن چگونه کار می‌کند؟

پس از اعمال ولتاژ مناسب به ورودی، مدار سوئیچینگ داخلی جریان ورودی را به شکل پالسی در سیم‌پیچ اولیه ترانس اعمال می‌کند. ترانس داخلی این پالس‌ها را به اختلاف پتانسیل بسیار بالاتری در سیم‌پیچ ثانویه تبدیل می‌کند. زمانی که اختلاف پتانسیل دو خروجی به اندازه کافی افزایش یابد، هوای بین الکترودها یونیزه شده و جرقه ایجاد می‌شود.

به دلیل ماهیت این مدار، ماژول برای کار دائم و بدون وقفه مناسب نیست. استفاده کوتاه و متناوب و فرصت دادن برای خنک شدن ماژول، می‌تواند فشار حرارتی واردشده به قطعات داخلی را کاهش دهد.

کاربردهای ماژول جرقه‌ زن 1000KV

این ماژول همچنین می‌تواند در طراحی یا تعمیر برخی تجهیزات جرقه‌زنی مورد بررسی قرار گیرد، مشروط بر اینکه مشخصات الکتریکی و ایمنی مدار مقصد با ویژگی‌های ماژول سازگار باشد.

چرا بعضی ماژول‌های جرقه‌ زن زود می‌سوزند؟

بخش قابل توجهی از خرابی این ماژول‌ها به شرایط استفاده مربوط است. مدار داخلی در ابعاد بسیار کوچک قرار گرفته و در صورت اعمال ولتاژ نامناسب، روشن ماندن طولانی یا تخلیه نامناسب خروجی، می‌تواند به سرعت گرم شود.

1. استفاده از ولتاژ خارج از محدوده

ولتاژ ورودی اعلام‌شده برای این مدل 3 تا 6 ولت DC است. افزایش ولتاژ بیش از محدوده مجاز می‌تواند جریان مدار داخلی و گرمای تولیدشده را افزایش دهد.

2. کارکرد مداوم و افزایش دما

این نوع مولد ولتاژ بالا برای عملکرد متناوب مناسب‌تر است. روشن ماندن طولانی می‌تواند باعث افزایش دمای سیم‌پیچ، مدار سوئیچینگ و بخش‌های داخلی شود.

• از روشن نگه داشتن طولانی و بدون وقفه خودداری کنید.
• بین دفعات استفاده فرصت خنک شدن به ماژول بدهید.
• برای پروژه‌های تکرارشونده از کنترل زمانی مناسب استفاده کنید.

3. فاصله نامناسب دو خروجی

فاصله الکترودهای خروجی روی شرایط تخلیه تأثیر مستقیم دارد. باز گذاشتن بیش از حد فاصله می‌تواند باعث افزایش تنش الکتریکی روی عایق داخلی و ایجاد تخلیه در مسیرهای ناخواسته شود.

در استفاده معمول، فاصله جرقه را در حدی تنظیم کنید که تخلیه به‌صورت پایدار میان دو الکترود انجام شود و از تلاش برای ایجاد جرقه در فاصله‌های غیرمعمول خودداری کنید.

4. منبع تغذیه نامناسب یا افت ولتاژ

منبع تغذیه بسیار ضعیف می‌تواند هنگام شروع کار دچار افت ولتاژ شود و عملکرد نامنظم ماژول را به همراه داشته باشد. در مقابل، منبع تغذیه باید ضمن تأمین جریان مورد نیاز، ولتاژ را در محدوده مجاز ماژول نگه دارد.

5. نشتی ولتاژ یا عایق‌بندی نامناسب

ولتاژ بالا می‌تواند از مسیرهای دارای عایق ضعیف تخلیه شود. خیس بودن سطح، نزدیکی سیم خروجی به قطعات فلزی یا آسیب‌دیدگی روکش سیم می‌تواند باعث ایجاد جرقه در محل نامناسب شود.

تغذیه مناسب ماژول جرقه‌ زن

این مدل برای ورودی 3 تا 6 ولت DC ارائه شده است. منبع تغذیه باید قادر باشد بدون افت شدید ولتاژ، جریان مورد نیاز ماژول را برای مدت کوتاه تأمین کند.

باتری لیتیوم‌یون تک‌سل می‌تواند یکی از منابع تغذیه قابل استفاده باشد، اما پیش از اتصال باید از سالم بودن باتری، رعایت قطبیت و مناسب بودن ولتاژ اطمینان حاصل شود. استفاده از باتری بدون مدار حفاظت یا سیم‌کشی غیراصولی توصیه نمی‌شود.

آیا عدد 1000KV واقعی است؟

نام 1000KV در بازار برای معرفی این خانواده از ماژول‌های جرقه‌زن کوچک استفاده می‌شود، اما نباید آن را معادل یک خروجی دقیق و تضمین‌شده یک میلیون ولتی دانست.

ولتاژ واقعی یک مولد ولتاژ بالا به عواملی مانند طراحی ترانس، ولتاژ ورودی، بار خروجی، فاصله الکترود، رطوبت هوا و روش اندازه‌گیری بستگی دارد. به همین دلیل در معرفی فنی این محصول، بهتر است قابلیت ایجاد جرقه ولتاژ بالا ملاک قرار گیرد و عدد 1000KV بیشتر به‌عنوان نام تجاری مدل در نظر گرفته شود.

تست صحیح ماژول جرقه‌ زن

برای بررسی اولیه عملکرد، ابتدا منبع تغذیه مناسب را آماده کرده و قبل از روشن کردن مدار از قطبیت صحیح ورودی مطمئن شوید. خروجی‌های ولتاژ بالا باید در محیط خشک، دور از دست، بدن، مواد قابل اشتعال و تجهیزات الکترونیکی حساس قرار داشته باشند.

پس از روشن کردن کوتاه‌مدت ماژول، ایجاد تخلیه الکتریکی میان خروجی‌ها نشان‌دهنده عملکرد اولیه مدار است. برای جلوگیری از آسیب، ماژول را برای مدت طولانی روشن نگه ندارید.

استفاده در کنار آردوینو و میکروکنترلر

مدارهای تولید جرقه می‌توانند نویز الکترومغناطیسی قابل توجهی ایجاد کنند. این نویز ممکن است باعث اختلال، ریست شدن یا حتی آسیب به مدارهای دیجیتال نزدیک شود.

اگر قرار است ماژول در یک سیستم میکروکنترلری استفاده شود، بهتر است قسمت ولتاژ بالا از برد کنترل فاصله داشته باشد و اصول جداسازی، عایق‌بندی، فیلتر تغذیه و حفاظت الکتریکی در طراحی رعایت شود. خروجی ولتاژ بالا نباید هیچ تماس مستقیمی با آردوینو، ESP، STM32 یا سایر مدارهای منطقی داشته باشد.

لوازم پیشنهادی برای یک پروژه آموزشی

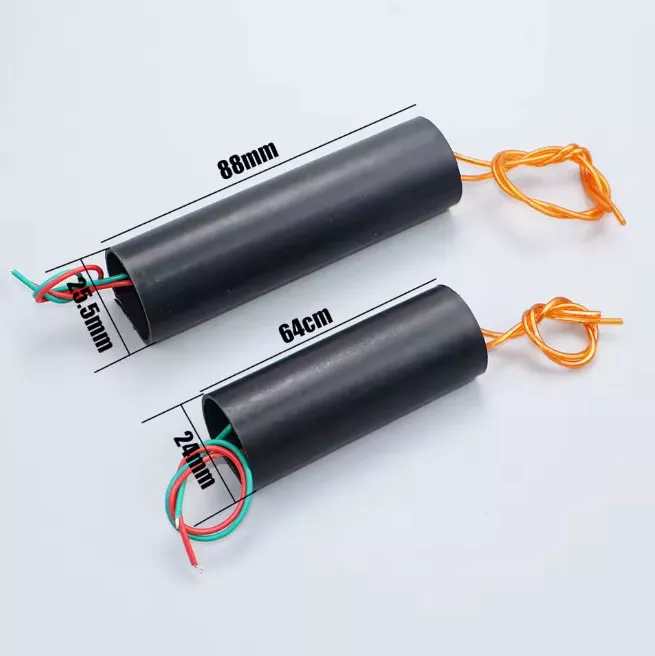

مشخصات فنی ماژول جرقه‌ زن 1000KV

توجه: مشخصات برخی نمونه‌های موجود در بازار ممکن است با توجه به سازنده و سری تولید متفاوت باشد. عدد 1000KV بخشی از نام متداول تجاری این نوع ماژول است و به‌تنهایی نباید به‌عنوان ولتاژ خروجی واقعی و تضمین‌شده در نظر گرفته شود.

عیب‌یابی اولیه؛ چرا ماژول جرقه نمی‌زند؟

اگر ماژول پس از اتصال جرقه ایجاد نمی‌کند، قبل از نتیجه‌گیری درباره خرابی قطعه موارد زیر را بررسی کنید:

• ولتاژ واقعی منبع تغذیه هنگام روشن شدن ماژول
• صحیح بودن قطبیت مثبت و منفی ورودی
• سالم بودن سیم‌های ورودی و اتصالات
• فاصله مناسب دو خروجی ولتاژ بالا
• وجود شکستگی یا آسیب در روکش سیم خروجی
• گرم شدن بیش از حد ماژول بر اثر استفاده قبلی

نکات ایمنی بسیار مهم

• هرگز خروجی ولتاژ بالا را لمس نکنید.
• از ماژول در نزدیکی بنزین، گاز، الکل، حلال‌ها و سایر مواد قابل اشتعال استفاده نکنید.
• ماژول را دور از کودکان و افراد بدون تجربه فنی نگهداری کنید.
• در محیط مرطوب یا روی سطح خیس از آن استفاده نکنید.
• خروجی HV را از بردهای دیجیتال، تجهیزات مخابراتی و قطعات حساس دور نگه دارید.
• قبل از تغییر سیم‌کشی، منبع تغذیه را کاملاً قطع کنید.
• از این محصول برای وارد کردن شوک به انسان یا حیوان استفاده نکنید.
• از کارکرد مداوم و طولانی خودداری کنید.

چرا این مدل برای پروژه‌های الکترونیکی محبوب است؟

• راه‌اندازی با ولتاژ DC پایین
• ابعاد کوچک و ساختار استوانه‌ای
• عدم نیاز به طراحی ترانس ولتاژ بالا از صفر
• سیم‌های ورودی و خروجی آماده
• مناسب برای مشاهده عملی پدیده جرقه و یونیزاسیون هوا
• قابل استفاده در پروژه‌های آموزشی و آزمایشگاهی کنترل‌شده

سؤالات متداول درباره ماژول جرقه‌ زن 1000KV

جمع‌بندی و خرید ماژول جرقه‌ زن 1000KV

ماژول جرقه‌ زن 1000KV استوانه‌ای یک مولد ولتاژ بالا با ورودی 3 تا 6 ولت DC است که برای ایجاد جرقه در پروژه‌های آموزشی، آزمایشگاهی و سیستم‌های جرقه‌زنی کنترل‌شده مورد استفاده قرار می‌گیرد. ابعاد کوچک، راه‌اندازی ساده و عدم نیاز به طراحی مدار ولتاژ بالا از صفر، از مهم‌ترین دلایل محبوبیت این ماژول در میان علاقه‌مندان و متخصصان الکترونیک است.

برای دستیابی به عملکرد پایدارتر و افزایش طول عمر محصول، از منبع تغذیه مناسب، سیم‌کشی صحیح، عایق‌بندی خروجی و کارکرد کوتاه و متناوب استفاده کنید. همچنین عدد 1000KV را به‌عنوان نام متداول تجاری محصول در نظر بگیرید و برای کاربردهای مهندسی حساس، عملکرد واقعی مدار را بر اساس شرایط پروژه ارزیابی کنید.
