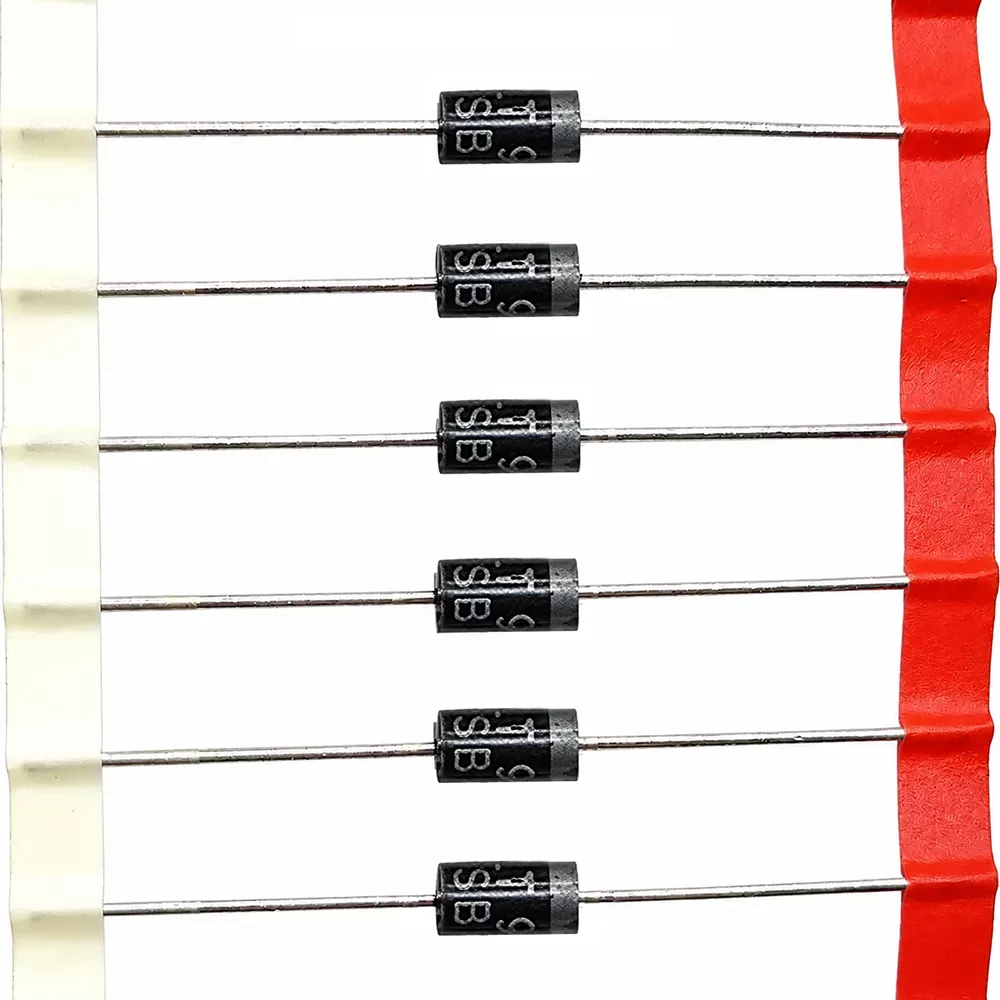

دیود شاتکی SB140 | دیود 1 آمپر 40 ولت پکیج DO-41
دیود شاتکی SB140 یک دیود یکسوساز شاتکی با قابلیت عبور جریان مستقیم تا 1 آمپر و تحمل ولتاژ معکوس تا 40 ولت است. این دیود به دلیل ساختار شاتکی، افت ولتاژ مستقیم پایینی دارد و برای مدارهایی که کاهش تلفات توان و حفظ ولتاژ در دسترس اهمیت دارد، گزینهای کاربردی محسوب میشود.
پکیج استاندارد DO-41 و ساختار پایهدار این قطعه نیز امکان نصب آسان آن را روی بردهای سوراخدار و استفاده در انواع مدارهای الکترونیکی فراهم کرده است.
دیود شاتکی SB140 چیست؟
SB140 در گروه دیودهای شاتکی قرار میگیرد. دیودهای شاتکی از نظر ساختار داخلی با دیودهای PN معمولی تفاوت دارند و همین تفاوت باعث ایجاد ویژگیهایی مانند افت ولتاژ مستقیم پایین و رفتار سوئیچینگ سریع میشود.
این ویژگیها باعث شدهاند دیودهای شاتکی در مدارهای تغذیه، یکسوسازی، مدارهای کلمپینگ و برخی مدارهای سوئیچینگ مورد توجه قرار بگیرند. در کاربردهای کمولتاژ، افت ولتاژ پایین اهمیت بیشتری پیدا میکند؛ زیرا کاهش افت ولتاژ میتواند به کاهش توان تلفشده در دیود کمک کند.
مدل SB140 با مشخصات 1 آمپر و 40 ولت بیشتر برای مدارهایی مناسب است که در محدوده ولتاژ پایینتر کار میکنند و به یک دیود شاتکی پایهدار با جریان نامی مناسب نیاز دارند.
مزیت افت ولتاژ پایین در دیود SB140
یکی از مهمترین دلایل استفاده از دیود شاتکی در مدارهای الکترونیکی، افت ولتاژ مستقیم پایینتر آن در مقایسه با بسیاری از دیودهای سیلیکونی معمولی است.
طبق مشخصات ارائهشده برای این محصول، ولتاژ مستقیم Vf حدود 0.48 ولت اعلام شده است. البته مقدار واقعی Vf ثابت نیست و با عواملی مانند جریان عبوری، دمای کاری و شرایط مدار تغییر میکند.
این ویژگی بهخصوص در مدارهای تغذیه با ولتاژ پایین اهمیت دارد؛ زیرا در چنین مدارهایی حتی چند دهم ولت افت روی دیود میتواند بخش قابل توجهی از ولتاژ ورودی را کاهش دهد.
سوئیچینگ سریعتر نسبت به دیودهای PN معمولی
دیودهای شاتکی به دلیل ساختار خاص خود، فاقد رفتار ذخیره بار اقلیت مشابه پیوندهای PN معمولی هستند. در نتیجه میتوانند در بسیاری از کاربردها رفتار سوئیچینگ سریعتری داشته باشند.
به همین دلیل، SB140 میتواند علاوه بر یکسوسازی عمومی، در برخی مدارهایی که تغییر سریع وضعیت جریان اهمیت دارد نیز مورد استفاده قرار گیرد. البته انتخاب نهایی دیود برای مدارهای سوئیچینگ باید بر اساس فرکانس، جریان، ولتاژ و شرایط گذرای مدار انجام شود.
کاربردهای دیود شاتکی SB140
ترکیب جریان 1 آمپر، ولتاژ معکوس 40 ولت، افت ولتاژ پایین و ساختار شاتکی باعث شده است SB140 در بسیاری از مدارهای الکترونیکی کمولتاژ کاربرد داشته باشد.
- مدارهای یکسوسازی AC و DC
- مدارهای تغذیه کمولتاژ
- منابع تغذیه سوئیچینگ
- مدارهای کلمپینگ (Clamping)
- مدارهای جلوگیری از برگشت جریان
- مدارهای حفاظتی و الکترونیکی
- مدارهایی که افت ولتاژ پایین اهمیت دارد
- برخی مدارهای سوئیچینگ و کنترل
- مدارهای دیجیتال و کنترلی
- پروژههای آموزشی و DIY
- تعمیرات بردهای الکترونیکی
مشخصات فنی دیود SB140
| نوع قطعه | دیود شاتکی (Schottky Diode) |
| مدل | SB140 |
| جریان مستقیم (IF) | 1 آمپر |
| ولتاژ معکوس تکرارشونده (VRRM) | 40 ولت |
| ولتاژ مستقیم (VF) | حدود 0.48 ولت |
| پکیج | DO-41 |
| نوع نصب | Through-Hole |
| ساختار | Schottky |
| کاربرد اصلی | یکسوسازی، تغذیه و حفاظت مدار |
نکته مهم در انتخاب SB140
در انتخاب دیود شاتکی فقط به عبارت «1 آمپر» توجه نکنید. جریان واقعی مدار، ولتاژ معکوس، دمای کاری، افت ولتاژ و شرایط گذرای مدار باید با مشخصات دیود مطابقت داشته باشند. همچنین با توجه به ولتاژ معکوس نامی 40 ولت، استفاده از SB140 در مدارهایی که احتمال ایجاد ولتاژهای معکوس یا پالسهای گذرای بالاتر از این مقدار وجود دارد، نیازمند بررسی دقیقتر مدار و استفاده از حفاظت مناسب است.
کاربردهای دیود شاتکی SB140
دیود SB140 به دلیل ساختار شاتکی، افت ولتاژ مستقیم پایین و قابلیت عبور جریان تا 1 آمپر، در بسیاری از مدارهای الکترونیکی مورد استفاده قرار میگیرد. این دیود بهخصوص در مدارهای کمولتاژ که کاهش افت ولتاژ اهمیت بیشتری دارد، میتواند گزینه مناسبی باشد.
- مدارهای یکسوسازی و تغذیه
- منابع تغذیه سوئیچینگ
- مدارهای کلمپینگ و محدودکننده
- مدارهای محافظتی در برابر جریان معکوس
- مدارهای الکترونیکی کمولتاژ
- مدارهای دیجیتال و کنترلی
- پروژههای Arduino، ESP و میکروکنترلری
- مدارهای آموزشی و پروژههای DIY
مزیت SB140 نسبت به دیودهای معمولی
یکی از مهمترین مزایای دیودهای شاتکی، افت ولتاژ مستقیم پایینتر نسبت به بسیاری از دیودهای سیلیکونی معمولی است. این ویژگی در مدارهای با ولتاژ پایین اهمیت بیشتری پیدا میکند؛ زیرا افت ولتاژ کمتر میتواند به کاهش تلفات توان و افزایش ولتاژ در دسترس بار کمک کند.
همچنین دیودهای شاتکی معمولاً رفتار سوئیچینگ سریعی دارند و به همین دلیل در مدارهای سوئیچینگ و کاربردهایی که تغییر وضعیت سریع جریان اهمیت دارد، مورد استفاده قرار میگیرند.
پکیج DO-41؛ مناسب مونتاژ و تعمیرات
دیود SB140 در پکیج استاندارد DO-41 ارائه میشود. این پکیج از نوع محوری (Axial) بوده و پایههای دیود در دو طرف بدنه قرار دارند. به همین دلیل نصب آن روی بردهای سوراخدار و همچنین مونتاژ دستی بسیار ساده است.
پکیج DO-41 یکی از اندازههای رایج برای دیودهای یکسوساز و شاتکی است و بهراحتی در بسیاری از مدارهای موجود قابل استفاده میباشد.
مشخصات فنی دیود SB140
* مقدار VF به جریان عبوری و شرایط کاری وابسته است و مقدار واقعی آن ممکن است متفاوت باشد.
نکات مهم هنگام استفاده
- ولتاژ معکوس اعمالشده به دیود نباید از 40 ولت بیشتر شود.
- جریان عبوری مداوم از دیود باید در محدوده مجاز و متناسب با شرایط خنککاری باشد.
- مقدار افت ولتاژ مستقیم با تغییر جریان و دمای کاری تغییر میکند.
- در مدارهای تغذیه و سوئیچینگ، ولتاژهای گذرا نیز باید در طراحی در نظر گرفته شوند.
- هنگام نصب، جهت دیود و نوار روی بدنه را مطابق شماتیک مدار رعایت کنید.
آیا دیود شاتکی SB140 برای مدارهای 5 ولت مناسب است؟
بله، در بسیاری از مدارهای 5 ولت میتوان از SB140 برای یکسوسازی، جلوگیری از اتصال معکوس یا کاربردهای مشابه استفاده کرد؛ البته باید ولتاژ معکوس و جریان واقعی مدار با مشخصات دیود مطابقت داشته باشد.
آیا دیود شاتکی SB140 برای مدارهای 12 ولت مناسب است؟
در صورتی که شرایط مدار با مشخصات دیود سازگار باشد، SB140 میتواند در برخی مدارهای 12 ولت نیز استفاده شود. با این حال، حداکثر ولتاژ معکوس این دیود 40 ولت است و باید ولتاژهای گذرا و شرایط واقعی مدار نیز در نظر گرفته شوند.
جمعبندی
دیود شاتکی SB140 یک دیود 1 آمپر با ولتاژ معکوس قابل تحمل 40 ولت و پکیج استاندارد DO-41 است. ساختار شاتکی، افت ولتاژ مستقیم پایین و رفتار سوئیچینگ سریع، این قطعه را برای طیف گستردهای از مدارهای الکترونیکی مناسب کرده است.
این دیود میتواند در مدارهای یکسوسازی، منابع تغذیه، مدارهای محافظتی، کلمپینگ، پروژههای میکروکنترلری و بسیاری از کاربردهای عمومی الکترونیک مورد استفاده قرار گیرد.
پرسشهای متداول
دیود شاتکی SB140 چه نوع دیودی است؟
SB140 یک دیود شاتکی است که برای یکسوسازی و سایر کاربردهای الکترونیکی با نیاز به افت ولتاژ پایین مورد استفاده قرار میگیرد.
حداکثر جریان دیود شاتکی SB140 چقدر است؟
جریان مستقیم نامی این مدل 1 آمپر است. در طراحی مدار باید شرایط حرارتی و نحوه دفع گرما نیز در نظر گرفته شود.
حداکثر ولتاژ معکوس دیود شاتکی SB140 چقدر است؟
حداکثر ولتاژ معکوس تکرارشونده این دیود 40 ولت است.
دیود شاتکی SB140 چه پکیجی دارد؟
این دیود در پکیج محوری DO-41 عرضه میشود و برای نصب Through Hole مناسب است.
آیا دیود شاتکی SB140 جایگزین دیود 1N4007 است؟
خیر، این دو دیود مشخصات یکسانی ندارند. 1N4007 یک دیود سیلیکونی با تحمل ولتاژ معکوس بالاتر است، در حالی که SB140 یک دیود شاتکی با تحمل ولتاژ معکوس 40 ولت و افت ولتاژ مستقیم پایینتر است. بنابراین جایگزینی باید بر اساس مشخصات واقعی مدار انجام شود.
