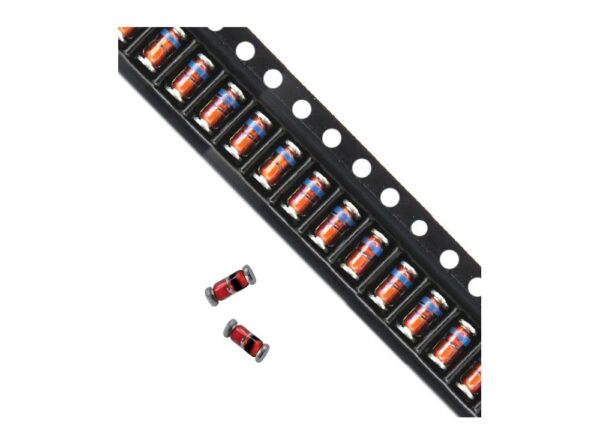

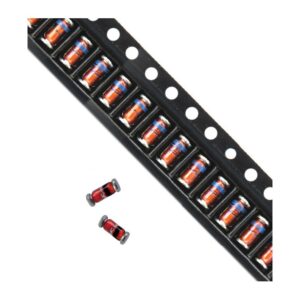

دیود زنر 3.3V SMD پکیج MINI MELF

دیود زنر 3.3 ولت 0.5 وات با پکیج Mini MELF (SOD-80) یکی از قطعات پرکاربرد در طراحی مدارهای الکترونیکی برای تثبیت ولتاژ و حفاظت از مدارات حساس است. این دیود با ولتاژ شکست دقیق 3.3 ولت، به عنوان مرجع ولتاژ یا محدودکننده ولتاژ در ورودی مدارها استفاده می‌شود.

توان تلفاتی این دیود 500 میلی‌وات است که آن را برای کاربردهای سطح پایین تا متوسط مناسب می‌سازد. طراحی SMD آن موجب می‌شود در بردهای فشرده و با تراکم بالا، فضای کمی اشغال کرده و لحیم‌کاری آسانی داشته باشد.

ویژگی‌های کلیدی:

• ولتاژ زنر (Vz): 3.3 ولت
• توان تلفاتی (Ptot): 500 میلی‌وات
• نوع نصب: SMD / SMT

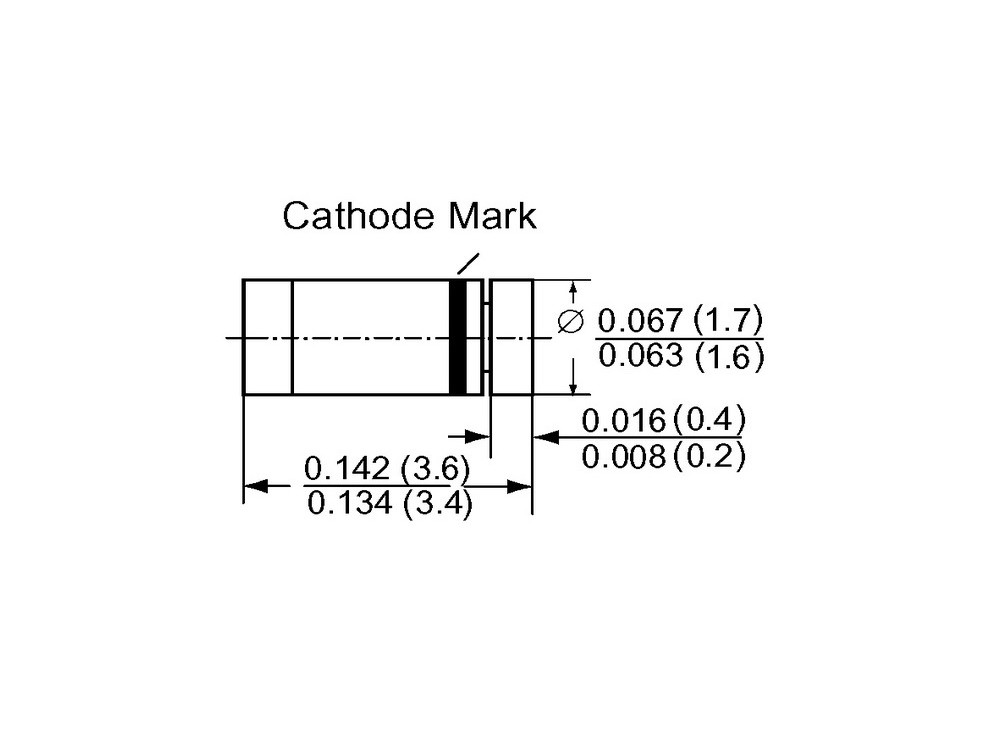

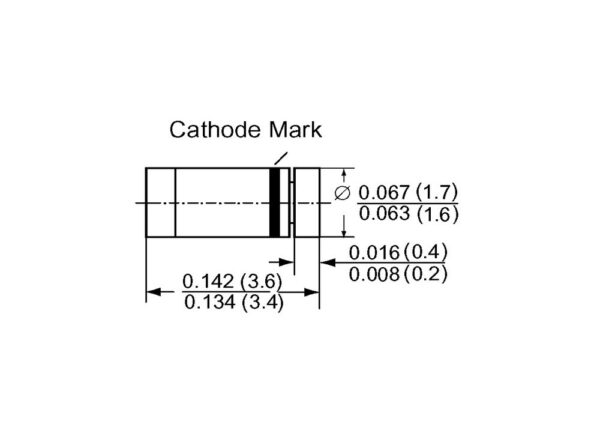

• پکیج: Mini MELF (SOD-80)
• نوع دیود: زنر (Zener Diode)
• دمای کاری: -65 تا +175 درجه سانتی‌گراد
• پایداری بالا در مقابل تغییرات دما و جریان

کاربردها:

• تثبیت ولتاژ 3.3 ولت در مدارهای تغذیه
• حفاظت از ورودی‌های میکروکنترلر و سنسورها
• مدارات مرجع ولتاژ در سیستم‌های آنالوگ
• طراحی منبع تغذیه و رگولاتورهای ساده
• جلوگیری از افزایش ولتاژ ناگهانی در ورودی‌ها

نکات فنی و طراحی:

• در هنگام طراحی، حداکثر جریان عبوری از دیود نباید از توان تلفاتی مجاز تجاوز کند.
• برای عملکرد دقیق، از مقاومت سری مناسب جهت محدودسازی جریان استفاده شود.
• پکیج Mini MELF نیاز به دمای مناسب لحیم‌کاری (حدود 260°C برای 10 ثانیه) دارد.

این مدل از دیود زنر با ترکیب دقت بالا، ابعاد کوچک و نصب سطحی، گزینه‌ای ایده‌آل برای کاربردهای تغذیه 3.3 ولت در پروژه‌های دیجیتال، میکروکنترلرها و مدارات الکترونیکی حساس است.
