دیود 1N4148 بسته 10 عددی
ویژگی های محصول
- دیود سیگنال و سوئیچینگ پرسرعت 1N4148 با ولتاژ معکوس بیشینه 100 ولت
- قابلیت عبور جریان مستقیم میانگین تا 300 میلیآمپر و جریان پیک لحظهای تا 2 آمپر
- زمان بازیابی معکوس کمتر از 4 نانوثانیه مناسب مدارهای سوئیچینگ سریع
- پکیج شیشهای DO-35 با ساختار محوری و مناسب نصب Through-Hole
- مناسب مدارهای منطقی، کلمپ، محافظت، تایمر، اسیلاتور، SMPS و پردازش سیگنال
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
126,000 ریال
محصولات مرتبط

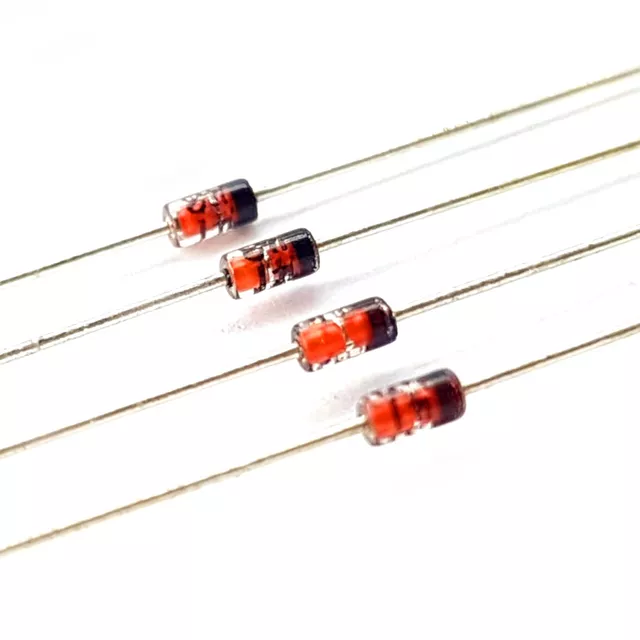

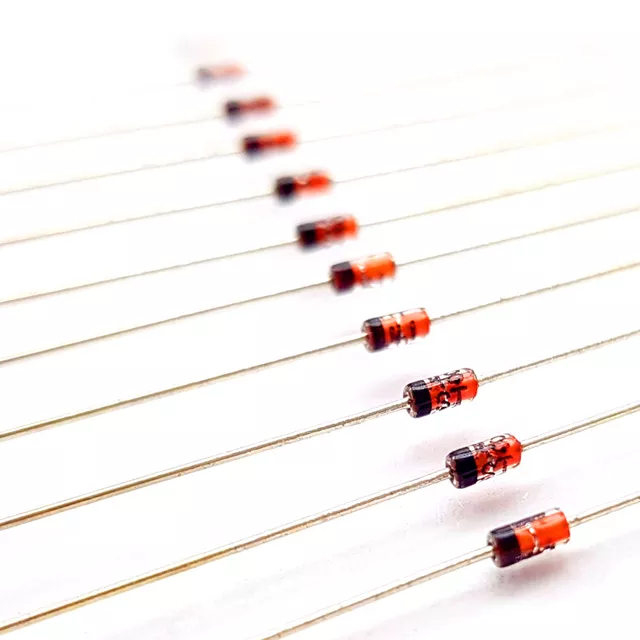

دیود 1N4148 پکیج DO-35
دیود 1N4148 یکی از شناختهشدهترین دیودهای سیگنال و سوئیچینگ در مدارهای الکترونیکی است. این دیود به دلیل سرعت سوئیچینگ بالا، ابعاد کوچک و عملکرد مناسب در مدارهای سیگنال، در بسیاری از مدارهای دیجیتال، آنالوگ و کنترلی مورد استفاده قرار میگیرد.
این مدل دارای ولتاژ معکوس قابل تحمل 100 ولت و جریان مستقیم میانگین حدود 300 میلیآمپر است و به دلیل زمان بازیابی معکوس بسیار کوتاه، برای مدارهایی که تغییرات سریع سیگنال در آنها اهمیت دارد، گزینهای کاربردی محسوب میشود. پکیج شیشهای DO-35 نیز نصب آسان این دیود را روی بردهای سوراخدار و در مونتاژهای دستی فراهم میکند.
چرا دیود 1N4148 پرکاربرد است؟
تفاوت اصلی 1N4148 با بسیاری از دیودهای یکسوساز عمومی، تمرکز آن بر کاربردهای سیگنال و سوئیچینگ سریع است. این دیود برای عبور جریانهای بالا طراحی نشده، اما در مدارهایی که سرعت پاسخ دیود اهمیت دارد، عملکرد بسیار مناسبی ارائه میدهد.
- سوئیچینگ سریع: مناسب برای مدارهایی با تغییرات سریع سیگنال.
- زمان بازیابی کوتاه: زمان بازیابی معکوس کمتر از 4 نانوثانیه، طبق مشخصات ارائهشده.
- ابعاد کوچک: پکیج DO-35 فضای کمی روی برد اشغال میکند.
- ولتاژ معکوس مناسب: قابلیت تحمل ولتاژ معکوس تا 100 ولت.
- کاربرد گسترده: قابل استفاده در مدارهای دیجیتال، کلمپ، سوئیچینگ و پردازش سیگنال.
دیود 1N4148 چیست؟
1N4148 یک دیود سیگنال از نوع PN است که برای کاربردهای سوئیچینگ سریع و پردازش سیگنال طراحی شده است. هنگامی که دیود در بایاس مستقیم قرار میگیرد، جریان را عبور میدهد و در بایاس معکوس مانع عبور جریان میشود.
ویژگی مهم این قطعه، سرعت بالای تغییر وضعیت آن است. در مدارهایی که دیود باید در مدت زمان بسیار کوتاهی از حالت هدایت به حالت قطع منتقل شود، استفاده از 1N4148 میتواند نسبت به دیودهای یکسوساز معمولی انتخاب مناسبتری باشد.
زمان بازیابی معکوس کمتر از 4 نانوثانیه
یکی از مشخصات مهم 1N4148 زمان بازیابی معکوس بسیار کوتاه آن است. زمانی که یک دیود از حالت هدایت به حالت قطع تغییر وضعیت میدهد، برای مدت کوتاهی امکان عبور جریان معکوس وجود دارد. این زمان با عنوان Reverse Recovery Time شناخته میشود.
برای 1N4148 زمان بازیابی معکوس کمتر از 4 نانوثانیه اعلام شده است. همین ویژگی باعث شده این دیود در مدارهای سوئیچینگ سریع، مدارهای منطقی، شکلدهی سیگنال و برخی مدارهای کنترلی کاربرد زیادی داشته باشد.
ولتاژ معکوس 100 ولت
حداکثر ولتاژ معکوس قابل تحمل این دیود 100 ولت است. در هنگام طراحی مدار باید توجه داشت که ولتاژ معکوس واقعی، بهخصوص در مدارهایی که دارای پالس و نوسانات لحظهای هستند، از محدوده مجاز قطعه عبور نکند.
همچنین در طراحیهای حساس بهتر است برای انتخاب دیود، علاوه بر مقدار نامی 100 ولت، شرایط واقعی مدار و ولتاژهای گذرا نیز در نظر گرفته شود تا قطعه با حاشیه اطمینان مناسب کار کند.

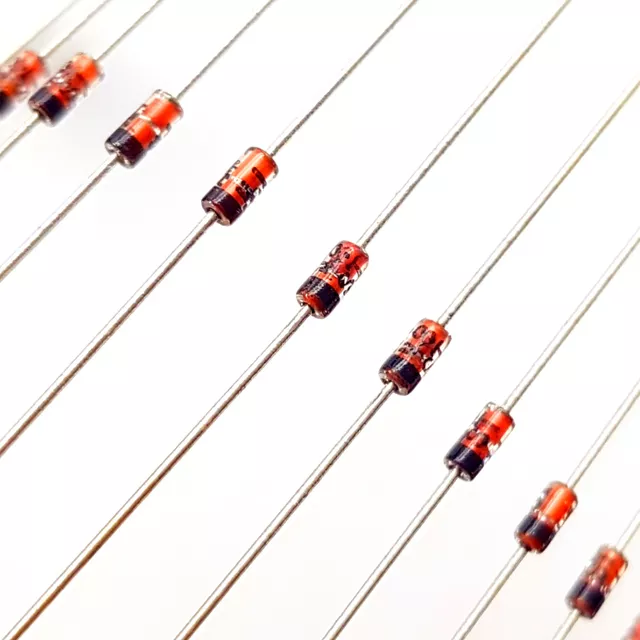

پکیج شیشهای DO-35
دیود 1N4148 در پکیج محوری DO-35 قرار دارد. این پکیج دارای بدنه شیشهای کوچک و دو پایه در دو طرف قطعه است و بهطور گسترده در قطعات سیگنال و دیودهای کوچک مورد استفاده قرار میگیرد.

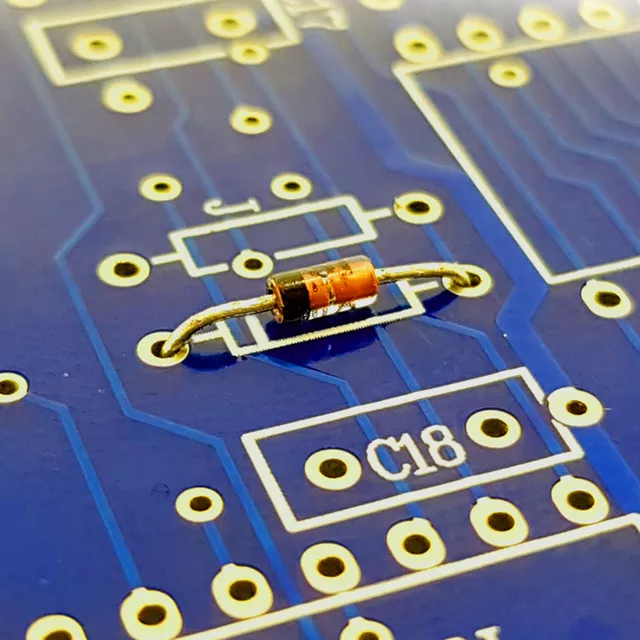

ساختار پایهدار این دیود، نصب آن را روی بردهای سوراخدار (Through-Hole) ساده میکند و برای مونتاژ دستی، تعمیرات برد و پروژههای آموزشی و الکترونیکی بسیار مناسب است.
نکته مهم درباره 1N4148
1N4148 یک دیود سیگنال و سوئیچینگ است و نباید آن را با دیودهای یکسوساز قدرت مانند 1N4007 از نظر تحمل جریان مقایسه کرد. این قطعه برای مدارهای جریان پایین و کاربردهایی که سرعت سوئیچینگ اهمیت دارد انتخاب شده است؛ بنابراین در مدارهای پرجریان باید از دیودی با مشخصات متناسب با جریان و توان مورد نیاز استفاده شود.
کاربردهای دیود 1N4148
به دلیل سرعت سوئیچینگ بالا و ابعاد کوچک، 1N4148 در بسیاری از مدارهای الکترونیکی بهعنوان دیود سیگنال و سوئیچینگ استفاده میشود. این قطعه بهخصوص در مدارهایی کاربرد دارد که جریان عبوری نسبتاً پایین است و سرعت تغییر وضعیت دیود اهمیت دارد.
- مدارهای دیجیتال و منطقی
- مدارهای TTL و CMOS
- مدارهای سوئیچینگ سریع
- مدارهای کلمپ و محدودکننده سیگنال
- مدارهای شکلدهی و پردازش سیگنال
- مدارهای تایمر و اسیلاتور
- مدارهای کنترلی و الکترونیکی
- حفاظت برخی ورودیها و مسیرهای سیگنال
- مدارهای شارژ و دشارژ خازن
- پروژههای آموزشی و DIY
- تعمیر و بازسازی بردهای الکترونیکی
استفاده در مدارهای دیجیتال
1N4148 یکی از دیودهای رایج در مدارهای دیجیتال است. سرعت بالای آن باعث میشود در مسیرهایی که تغییرات سریع سطح منطقی وجود دارد، بتوان از آن برای شکلدهی سیگنال، کلمپ کردن ولتاژ یا ایجاد مسیرهای کنترلی استفاده کرد.
در چنین کاربردهایی، انتخاب دیود باید بر اساس ولتاژ، جریان و فرکانس واقعی مدار انجام شود. صرفاً سریع بودن دیود به معنی مناسب بودن آن برای تمام مدارهای دیجیتال نیست.
استفاده در مدارهای کلمپ و محدودکننده
یکی دیگر از کاربردهای متداول 1N4148، استفاده در مدارهای Clamping و محدودکننده سیگنال است. در این مدارها دیود میتواند به محدود کردن سطح ولتاژ یک سیگنال یا هدایت جریان در یک مسیر مشخص کمک کند.
به دلیل زمان پاسخ کوتاه، 1N4148 برای بسیاری از سیگنالهای سریع گزینه مناسبی است. با این حال، در مدارهای حفاظتی باید جریان پالس و ولتاژهای گذرا نیز در محاسبات طراحی در نظر گرفته شوند.
جریان مستقیم 300 میلیآمپر
جریان مستقیم میانگین این مدل حدود 300 میلیآمپر است. بنابراین 1N4148 برای کاربردهای سیگنال و جریان پایین طراحی شده و نباید از آن بهعنوان جایگزین مستقیم دیودهای یکسوساز جریان بالا استفاده کرد.
در برخی شرایط، جریان پیک لحظهای بیشتری نیز برای مدت کوتاه قابل تحمل است؛ اما مقدار مجاز آن به شرایط کاری و مشخصات دقیق سازنده وابسته است. بنابراین در طراحی نهایی باید جریان واقعی مدار و شرایط حرارتی قطعه بررسی شود.
افت ولتاژ مستقیم
افت ولتاژ مستقیم یا Forward Voltage (Vf) در دیود 1N4148 به جریان عبوری و شرایط کاری وابسته است. مقدار اعلامشده حدود 0.72 ولت در جریان 10 میلیآمپر است.
به همین دلیل نباید مقدار Vf را در تمام جریانها ثابت در نظر گرفت. در مدارهایی که افت ولتاژ اهمیت زیادی دارد، بهتر است مقدار آن در جریان کاری واقعی مدار از دیتاشیت یا مشخصات قطعه بررسی شود.
جهت نصب دیود 1N4148
مانند سایر دیودها، 1N4148 نیز دارای قطبیت است. نوار رنگی روی بدنه دیود، سمت کاتد (K) را مشخص میکند. هنگام نصب روی برد یا مونتاژ دستی، جهت قرارگیری قطعه باید مطابق شماتیک مدار باشد.

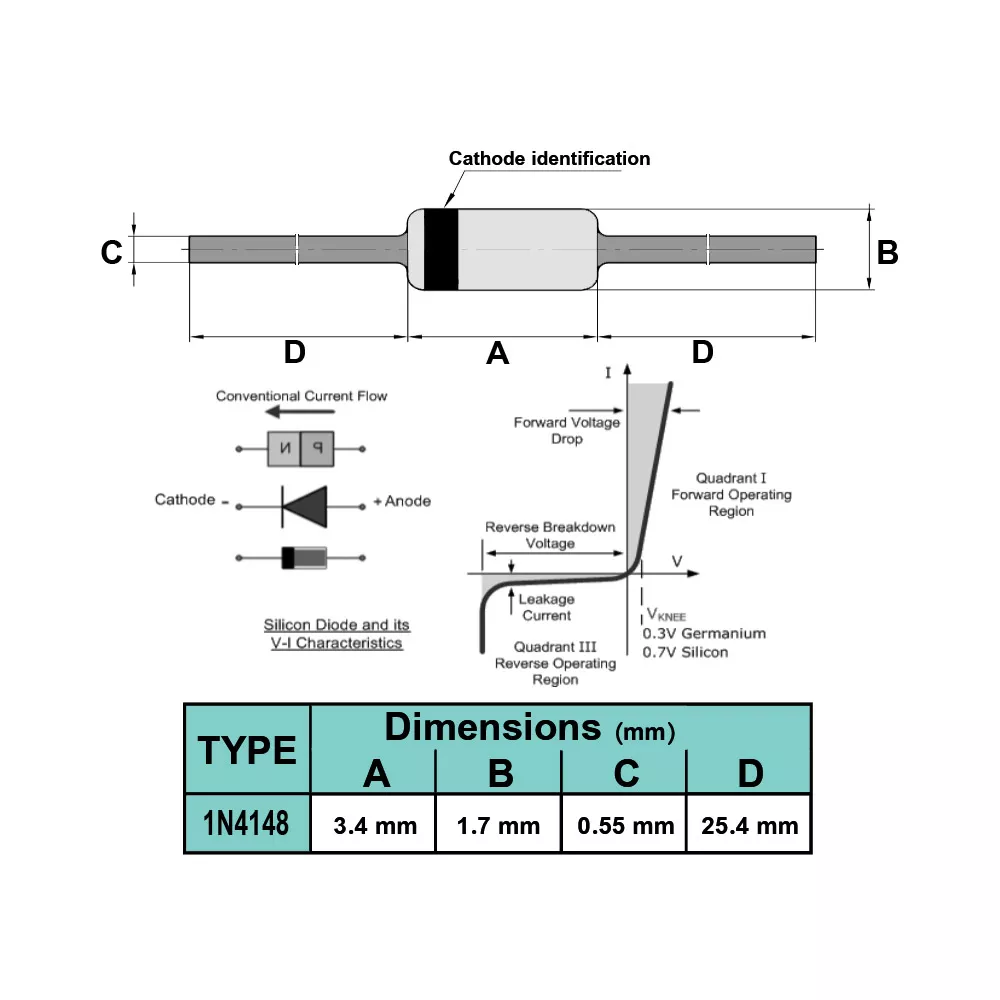

مشخصات فنی دیود 1N4148
| نوع قطعه | دیود سیگنال و سوئیچینگ |
| مدل | 1N4148 |
| ساختار | PN |
| حداکثر ولتاژ معکوس | 100 ولت |
| جریان مستقیم میانگین | 300 میلیآمپر |
| زمان بازیابی معکوس | کمتر از 4 نانوثانیه |
| ولتاژ مستقیم | حدود 0.72 ولت در 10 میلیآمپر |
| پکیج | DO-35 |
| جنس بدنه | شیشهای |
| نوع نصب | Through-Hole |
1N4148 برای چه مدارهایی مناسب است؟
اگر در مدار خود به یک دیود کوچک برای سوئیچینگ سریع، کلمپ سیگنال، مدارهای منطقی یا کاربردهای کنترلی نیاز دارید، 1N4148 یکی از گزینههای استاندارد و شناختهشده است. در مقابل، برای جریانهای بالا یا یکسوسازی توان، باید از دیودی با جریان و توان مناسبتر استفاده شود.
اسناد فنی محصول
در حال حاضر سند فنی برای این محصول ثبت نشده است.
