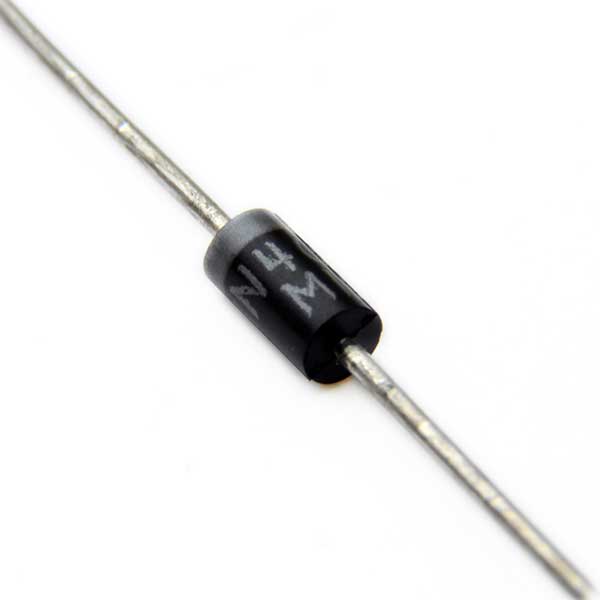

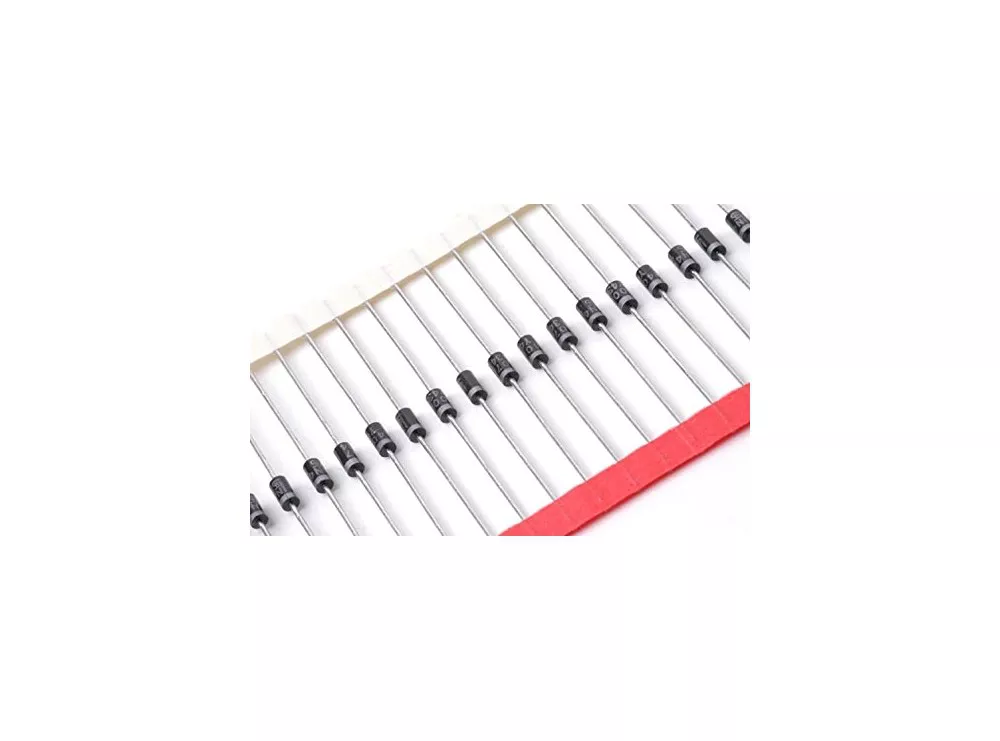

دیود 1N4007 یکی از شناخته‌شده‌ترین و پرکاربردترین دیودهای یکسوساز عمومی در دنیای الکترونیک است که به دلیل ساختار ساده، قیمت مناسب و قابلیت تحمل ولتاژ معکوس بالا، در طیف گسترده‌ای از مدارهای الکترونیکی مورد استفاده قرار می‌گیرد.

این دیود قابلیت تحمل ولتاژ معکوس تا 1000 ولت و عبور جریان مستقیم تا 1 آمپر را دارد و به همین دلیل برای یکسوسازی ولتاژ، حفاظت از مدار، جلوگیری از برگشت جریان و بسیاری از مدارهای تغذیه AC و DC گزینه‌ای کاربردی محسوب می‌شود.

پکیج استاندارد DO-41 نیز باعث شده است 1N4007 به‌راحتی در بردهای سوراخ‌دار، بردهای آموزشی، تعمیرات الکترونیکی و مونتاژ دستی مورد استفاده قرار گیرد.

دیود 1N4007 چیست و چه کاری انجام می‌دهد؟

دیود یک قطعه نیمه‌هادی است که به‌صورت اصلی برای عبور جریان در یک جهت و جلوگیری از عبور جریان در جهت مخالف استفاده می‌شود. 1N4007 در خانواده دیودهای یکسوساز سری 1N400x قرار دارد و برای کاربردهای عمومی و فرکانس‌های معمول برق طراحی شده است.

در یک مدار DC، دیود 1N4007 می‌تواند از برگشت جریان جلوگیری کند و در مدارهای AC نیز می‌توان از آن برای یکسوسازی جریان متناوب استفاده کرد. به همین دلیل این قطعه در منابع تغذیه، مدارهای شارژ، بردهای کنترلی و بسیاری از تجهیزات الکترونیکی دیده می‌شود.

یکی از مهم‌ترین مشخصات این مدل، ولتاژ معکوس تکرارشونده 1000 ولت است که باعث می‌شود در میان مدل‌های سری 1N400x، گزینه مناسبی برای مدارهایی باشد که به تحمل ولتاژ معکوس بالاتری نیاز دارند.

ویژگی‌های اصلی دیود 1N4007

• ولتاژ معکوس نامی: 1000 ولت
• جریان مستقیم نامی: 1 آمپر
• نوع دیود: یکسوساز عمومی (General Purpose Rectifier)
• پکیج: DO-41 / DO-204AL
• ساختار: پایه‌دار و مناسب نصب Through-Hole
• مناسب برای یکسوسازی ولتاژ AC
• قابل استفاده برای جلوگیری از برگشت جریان در مدارهای DC
• مناسب برای مدارهای تغذیه و بردهای الکترونیکی
• ابعاد کوچک و نصب آسان
• گزینه‌ای اقتصادی برای تعمیرات و ساخت مدارهای الکترونیکی

مشخصات فنی دیود 1N4007

کاربردهای دیود 1N4007

به دلیل تحمل ولتاژ معکوس بالا و جریان مستقیم 1 آمپر، این دیود در بسیاری از مدارهای عمومی الکترونیک کاربرد دارد. برخی از مهم‌ترین موارد استفاده عبارت‌اند از:

• مدارهای یکسوساز و منابع تغذیه
• تبدیل ولتاژ AC به DC
• مدارهای شارژ و تغذیه باتری
• جلوگیری از برگشت جریان در مسیر تغذیه
• مدارهای حفاظتی و محدودکننده
• بردهای الکترونیکی و کنترلی
• بردهای آیفون تصویری و تجهیزات الکترونیکی مشابه
• تجهیزات صنعتی و لوازم خانگی
• پروژه‌های Arduino، میکروکنترلر و DIY
• تعمیرات برد و جایگزینی دیودهای مشابه

نکته مهم در انتخاب 1N4007

در هنگام جایگزینی دیود، تنها توجه به جریان 1 آمپر کافی نیست و باید ولتاژ معکوس، نوع کاربرد، فرکانس کاری و شرایط حرارتی مدار نیز در نظر گرفته شود. 1N4007 یک دیود یکسوساز عمومی است و برای مدارهای فرکانس بالا یا سوئیچینگ سریع، انتخاب مناسبی محسوب نمی‌شود؛ در چنین کاربردهایی معمولاً باید از دیودهای سریع یا شاتکی متناسب با مدار استفاده کرد.

نحوه تشخیص جهت و نصب دیود 1N4007

دیود 1N4007 مانند سایر دیودهای معمولی دارای دو پایه به نام‌های آند (Anode) و کاتد (Cathode) است. جهت قرارگیری دیود در مدار اهمیت زیادی دارد، زیرا دیود جریان الکتریکی را عمدتاً در یک جهت عبور می‌دهد.

برای تشخیص کاتد، معمولاً یک نوار رنگی روی بدنه دیود قرار دارد. این نوار نشان‌دهنده سمت کاتد است. در هنگام مونتاژ روی برد نیز باید جهت دیود مطابق شماتیک یا علامت درج‌شده روی PCB باشد.

روش تست دیود 1N4007 با مولتی‌متر

یکی از ساده‌ترین روش‌های بررسی سلامت دیود 1N4007 استفاده از حالت تست دیود مولتی‌متر است. این آزمایش می‌تواند مشخص کند که دیود دچار اتصال کوتاه یا قطعی شده است یا خیر.

1. مولتی‌متر را روی حالت Diode Test قرار دهید.
2. پراب قرمز را به آند و پراب مشکی را به کاتد متصل کنید.
3. در این حالت باید یک مقدار افت ولتاژ مستقیم روی نمایشگر مشاهده شود.
4. سپس جای دو پراب را با یکدیگر عوض کنید.
5. در حالت معکوس، در یک دیود سالم معمولاً مولتی‌متر باید حالت عدم هدایت یا مقدار بسیار بالا را نشان دهد.

اگر دیود در هر دو جهت هدایت کند، احتمال اتصال کوتاه وجود دارد. اگر در هر دو جهت هیچ هدایتی مشاهده نشود، ممکن است دیود قطع شده باشد. برای اندازه‌گیری دقیق‌تر، بهتر است دیود از مدار خارج شود یا حداقل یکی از پایه‌های آن از مدار جدا گردد.

تفاوت 1N4007 با سایر دیودهای سری 1N400x

دیودهای سری 1N4001 تا 1N4007 از نظر کاربرد کلی بسیار شبیه یکدیگر هستند و همگی در دسته دیودهای یکسوساز عمومی قرار می‌گیرند. تفاوت اصلی این مدل‌ها در میزان ولتاژ معکوس قابل تحمل است.

در بسیاری از کاربردهای عمومی، انتخاب 1N4007 به دلیل تحمل ولتاژ معکوس بالاتر می‌تواند انتخاب مناسبی باشد؛ البته این موضوع به معنی مناسب بودن آن برای تمام مدارها نیست و مشخصات کامل مدار باید بررسی شود.

نکات مهم هنگام استفاده از دیود 1N4007

• از عبور جریان بیشتر از محدوده مجاز دیود خودداری کنید.
• در مدارهای یکسوساز، ظرفیت جریان و شرایط حرارتی مدار را در نظر بگیرید.
• جهت آند و کاتد را قبل از نصب بررسی کنید.
• در هنگام لحیم‌کاری، از اعمال حرارت بیش از حد و طولانی‌مدت به بدنه دیود خودداری کنید.
• برای کاربردهای فرکانس بالا و سوئیچینگ سریع، 1N4007 انتخاب مناسبی نیست.
• در مدارهای القایی، انتخاب روش مناسب برای مهار ولتاژهای گذرا اهمیت دارد.
• برای مدارهایی که به عملکرد سریع نیاز دارند، مشخصات زمان بازیابی دیود را بررسی کنید.
• در مدارهای تغذیه، جریان و ولتاژ واقعی مدار را با مشخصات دیود مقایسه کنید.

آیا دیود 1N4007 برای بردهای الکترونیکی مناسب است؟

بله. 1N4007 یکی از دیودهای رایج برای تعمیر و طراحی بردهای الکترونیکی عمومی است. این دیود در مدارهای تغذیه، یکسوسازی، حفاظت در برابر برگشت جریان و بسیاری از پروژه‌های آموزشی و DIY استفاده می‌شود.

با این حال، برای مدارهای سوئیچینگ سریع، منابع تغذیه با فرکانس بالا یا کاربردهایی که سرعت بازیابی دیود اهمیت زیادی دارد، بهتر است از دیودی استفاده شود که مشخصات سرعت آن با نیاز مدار مطابقت داشته باشد.

پرسش‌های متداول درباره دیود 1N4007

جمع‌بندی

دیود 1N4007 یک دیود یکسوساز عمومی و کاربردی با جریان نامی 1 آمپر، ولتاژ معکوس 1000 ولت و پکیج DO-41 است. ترکیب این مشخصات، آن را به یکی از گزینه‌های رایج برای مدارهای تغذیه، یکسوسازی، حفاظت از مدار، تعمیرات برد و پروژه‌های الکترونیکی تبدیل کرده است.

اگر برای پروژه یا تعمیرات خود به دنبال دیود 1N4007، دیود 1 آمپر 1000 ولت یا دیود DO-41 هستید، این قطعه می‌تواند برای طیف گسترده‌ای از کاربردهای الکترونیکی عمومی گزینه‌ای مناسب و اقتصادی باشد.
