سنسور دمای NTC 10k

سنسور دمای NTC 10k ضد آب یک حسگر دقیق و صنعتی برای اندازه‌گیری و کنترل دما در انواع تجهیزات خانگی و صنعتی است. این سنسور با بهره‌گیری از ترمیستور NTC با دقت بالا و ضریب حرارتی استاندارد 3950 طراحی شده و قادر است تغییرات دما را با حساسیت بسیار مناسب و پاسخ‌دهی سریع تشخیص دهد. مقدار مقاومت اسمی این سنسور برابر با 10 کیلو اهم در دمای 25 درجه سانتی‌گراد است که آن را به یکی از رایج‌ترین استانداردهای مورد استفاده در مدارهای کنترلی تبدیل می‌کند.

در طراحی سنسور دمای NTC 10k از پروب فلزی 5×25 میلی‌متری از جنس مس با آبکاری نیکل استفاده شده است. این ساختار علاوه بر انتقال حرارتی مناسب، مقاومت بالایی در برابر خوردگی، رطوبت و شرایط محیطی سخت ایجاد می‌کند. فرآیند آب‌بندی دو لایه و استفاده از مواد عایق و هدایت‌کننده حرارت، موجب افزایش طول عمر، ایمنی و پایداری عملکرد سنسور شده است.

ساختار مقاوم و طراحی ضد آب

سنسور دمای NTC 10k با استفاده از فرآیند آب‌بندی پیشرفته تولید شده که مانع نفوذ آب، بخار و رطوبت به داخل هسته ترمیستور می‌شود. این ویژگی آن را برای استفاده در محیط‌های مرطوب مانند یخچال‌ها، فریزرها، سیستم‌های تهویه، آبگرم‌کن‌ها و تجهیزات شستشو ایده‌آل می‌کند.

پروب فلزی دارای مقاومت بالا در برابر ضربه‌های مکانیکی، خم‌شدگی و لرزش است. این ویژگی باعث می‌شود سنسور در کاربردهای صنعتی که احتمال تنش فیزیکی وجود دارد نیز عملکرد پایداری داشته باشد.

دقت بالا و مشخصات الکتریکی استاندارد

ترمیستور داخلی سنسور دمای NTC 10k دارای مشخصات دقیق زیر است:

• مقاومت اسمی: 10KΩ در 25°C
• دقت مقاومت: ±1%
• ضریب B: 3950±1%
• بازه دمایی عملکرد: 20- تا 125+ درجه سانتی‌گراد

ضریب B برابر با 3950 نشان‌دهنده حساسیت حرارتی مناسب سنسور بوده و باعث می‌شود تغییرات کوچک دما به تغییرات قابل اندازه‌گیری در مقاومت تبدیل شوند. این ویژگی برای مدارهای ADC و سیستم‌های مبتنی بر میکروکنترلر اهمیت بالایی دارد.

سیم و اتصالات

سنسور دمای NTC 10k مجهز به سیم استاندارد 2651 با سطح مقطع 26AWG به صورت خط موازی است که تحمل دمایی تا 105 درجه سانتی‌گراد را دارد. طول سیم 50 سانتی‌متر بوده و امکان نصب آسان در فواصل مختلف را فراهم می‌کند.

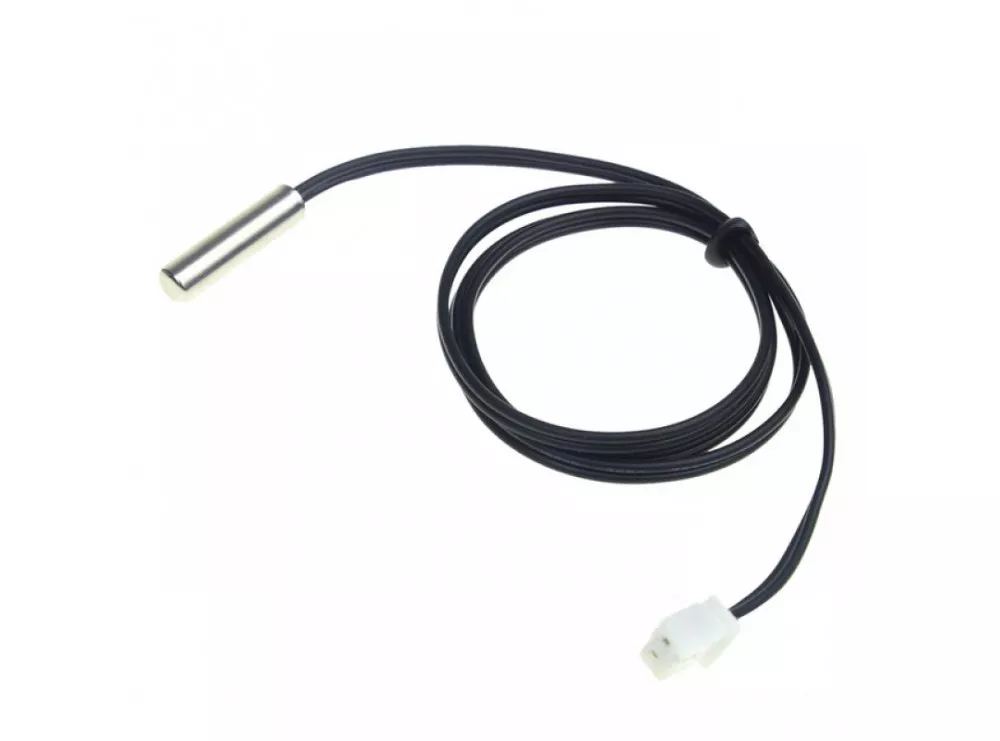

انتهای سیم می‌تواند به صورت قلع‌اندود (Tail Tinned) یا به همراه سوکت XH2.54-2P عرضه شود که بسته به نیاز کاربر قابل انتخاب است. این انعطاف‌پذیری در اتصال، نصب سریع و بدون دردسر را امکان‌پذیر می‌کند.

کاربردهای گسترده

سنسور دمای NTC 10k به دلیل دقت بالا و مقاومت در برابر رطوبت، در طیف وسیعی از تجهیزات مورد استفاده قرار می‌گیرد:

• کولرهای خانگی و سیستم‌های تهویه مطبوع
• کولرهای خودرو
• یخچال‌ها و فریزرها
• آبگرم‌کن‌ها و آبسردکن‌ها
• هیترها و دستگاه‌های خشک‌کن
• ماشین‌های لباسشویی و خشک‌کن‌ها
• ماشین‌های ظرفشویی و کابینت‌های ضدعفونی
• فرهای خشک‌کن با دمای متوسط و پایین
• انکوباتورها و تجهیزات آزمایشگاهی

در تمامی این کاربردها، سنسور نقش کلیدی در کنترل دمای ایمن، بهینه‌سازی مصرف انرژی و جلوگیری از آسیب به تجهیزات دارد.

نکات مهم در نصب و استفاده

برای دستیابی به بهترین دقت اندازه‌گیری، توصیه می‌شود سنسور دمای NTC 10k به‌گونه‌ای نصب شود که تماس حرارتی مستقیم با محیط مورد نظر داشته باشد. استفاده از خمیر سیلیکونی حرارتی در کاربردهای صنعتی می‌تواند انتقال حرارت را بهبود دهد.

از عبور جریان بیش از حد از سنسور خودداری شود، زیرا گرمایش داخلی ناشی از جریان می‌تواند باعث ایجاد خطا در اندازه‌گیری شود. همچنین کابل سنسور نباید تحت کشش شدید یا پیچ‌خوردگی مداوم قرار گیرد.

جمع‌بندی

سنسور دمای NTC 10k ضد آب و ضد زنگ با سیم 50 سانتی‌متری یک انتخاب مطمئن برای طراحان سیستم‌های کنترلی، مهندسان تعمیرات و تولیدکنندگان تجهیزات گرمایشی و سرمایشی است. دقت بالا، ضریب حرارتی استاندارد 3950، آب‌بندی مطمئن، پروب مقاوم فلزی و سازگاری با اکثر مدارهای کنترلی از مهم‌ترین مزایای این محصول محسوب می‌شوند. اگر به دنبال یک سنسور پایدار، صنعتی و قابل اعتماد برای پروژه‌های اندازه‌گیری و کنترل دما هستید، این محصول گزینه‌ای حرفه‌ای و اقتصادی خواهد بود.
