ال ای دی 5 میلی متر RGB کاتد مشترک | LED RGB-CC

معرفی محصول

LED 5mm RGB-CC مدل Straw Hat یک دیود نوری سه رنگ (RGB) است که قابلیت تولید سه رنگ اصلی قرمز، سبز و آبی را دارد. این محصول به صورت Common Cathode طراحی شده و امکان ترکیب رنگ‌ها و تولید طیف گسترده‌ای از رنگ‌های مختلف را فراهم می‌کند. طراحی خاص به صورت Straw Hat باعث ایجاد زاویه تابش متمرکز و شدت نور بالاتر می‌شود که در پروژه‌های الکترونیکی و نمایشی بسیار کاربردی است.

ویژگی‌ها

• نوع LED: RGB (سه رنگ در یک لنز)

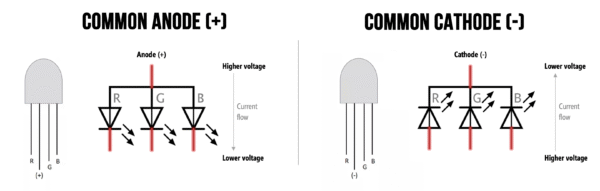

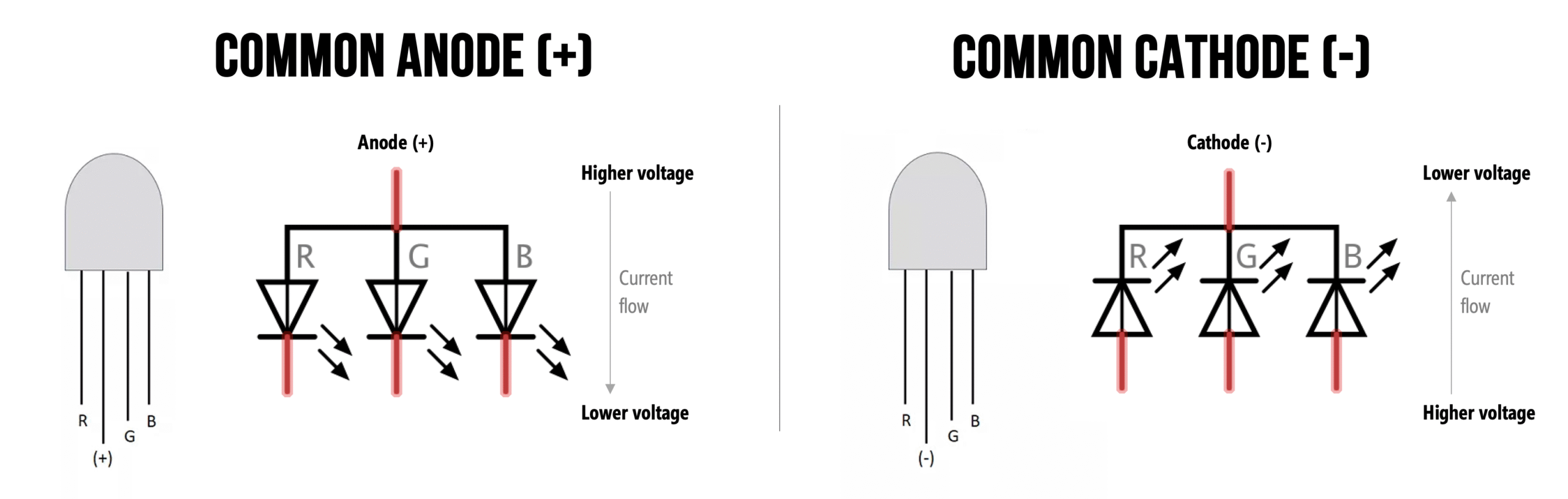

• نوع پایه: Common Cathode (کاتد مشترک)
• اندازه: 5 میلی‌متر مدل Straw Hat
• زاویه دید: 15 درجه
• شدت نور بالا با قابلیت نمایش سه رنگ اصلی
• مناسب برای پروژه‌های نورپردازی و طراحی بردهای الکترونیکی

مشخصات فنی

• برند: Non-Brand
• پکیج: Radial
• حداقل دمای عملیاتی: -20 درجه سانتی‌گراد
• حداکثر دمای عملیاتی: +85 درجه سانتی‌گراد
• توان مصرفی: 100 میلی‌وات
• جریان: 20 میلی‌آمپر
• ولتاژ مستقیم: 4 ولت
• رنگ‌ها: قرمز (630nm)، سبز (525nm)، آبی (472nm)
• شدت نور: 700mcd
• زاویه دید: 15 درجه
• نوع لنز: شفاف (RGB Straw Hat)

کاربردها

این LED سه رنگ به دلیل قابلیت ترکیب رنگی گسترده، در انواع پروژه‌های نورپردازی، طراحی تابلوهای نمایشی، تجهیزات تزئینی، نمایشگرهای RGB، ماژول‌های آموزشی، سیستم‌های سرگرمی و حتی پروژه‌های DIY به کار می‌رود. همچنین در طراحی مدارات دیجیتال و میکروکنترلری برای نمایش رنگ‌های مختلف یا ایجاد جلوه‌های نوری پویا مورد استفاده قرار می‌گیرد.

نکات مهم استفاده

برای جلوگیری از آسیب دیدن LED توصیه می‌شود جریان عبوری از هر رنگ توسط مقاومت سری محدود گردد. همچنین در طراحی مدارات با میکروکنترلر باید دقت شود تا جریان هر پایه LED از حداکثر جریان مجاز تجاوز نکند. استفاده از PWM برای کنترل شدت نور و ترکیب رنگ‌ها، بهترین روش برای بهره‌برداری کامل از قابلیت‌های این LED است.
