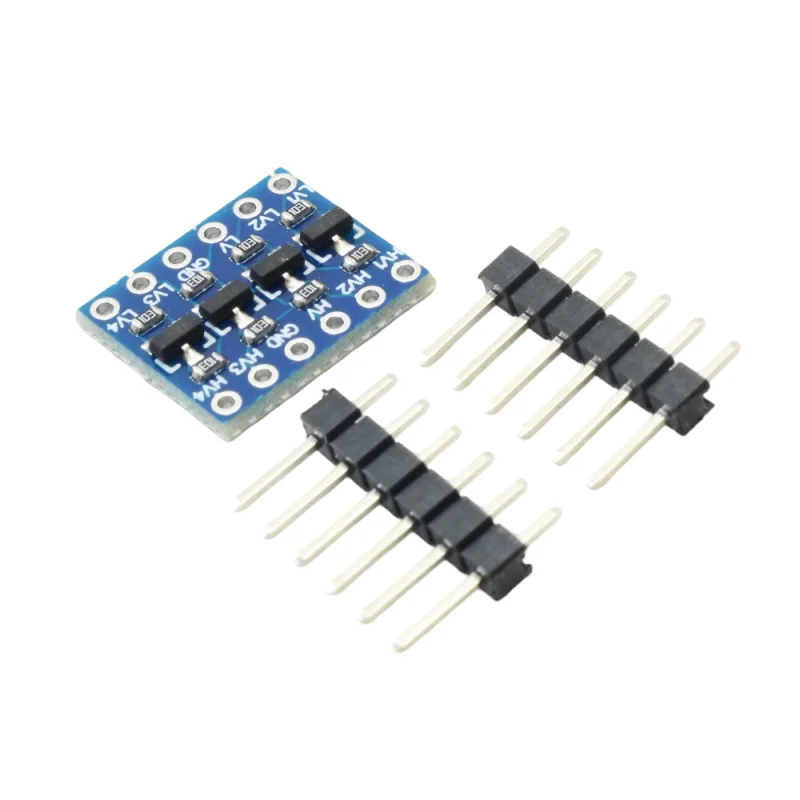

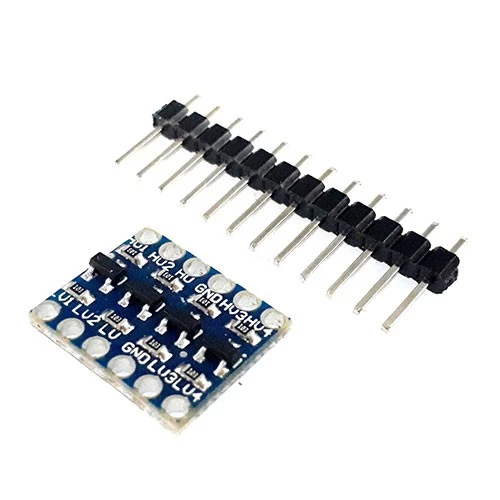

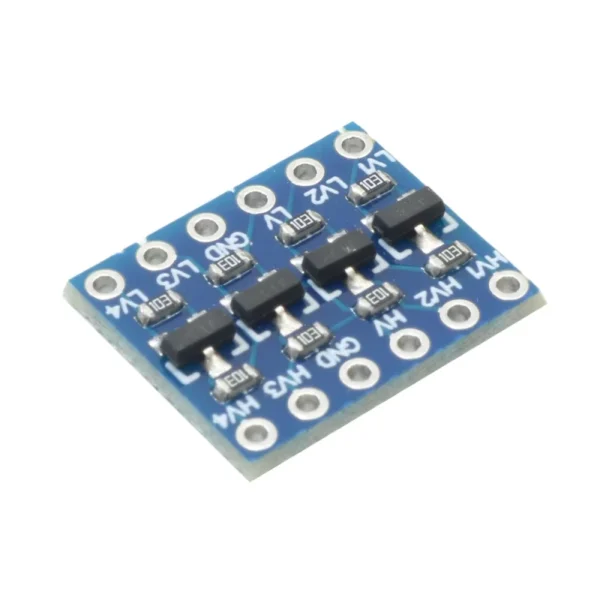

مبدل سطح ولتاژ 3.3V-5V چهار کانال
ویژگی های محصول
- مبدل سطح منطقی چهار کاناله دوطرفه
- تبدیل ولتاژ بین 3.3V و 5V و همچنین سطوح 1.8V تا 3.3V
- مجهز به MOSFET BSS138 برای عملکرد ایمن
- مناسب برای ارتباط بین میکروکنترلرها، سنسورها و نمایشگرها
- ابعاد کوچک و نصب آسان
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
خرید این کالا با
- گارانتی اصالت و سلامت فیزیکی کالا
- هفت روز ضمانت بازگشت کالا
- 30 هزار تومان تخفیف اولین خرید با کد TESLA (حداقل خرید 300 هزار تومان)
امکان ارسال فوری کالا در تهران
امکان ارسال رایگان کالا به تمام نقاط کشور
299,000 ریال
در انبار موجود نمی باشد
محصولات مرتبط
توضیحات
مبدل سطح ولتاژ ۳.۳V-۵V چهار کانال یک ماژول کاربردی برای تبدیل سطوح منطقی بین دستگاهها یا اجزای الکترونیکی با ولتاژهای مختلف است. این ماژول با استفاده از MOSFETهای BSS138 امکان تبدیل ولتاژها به صورت دوطرفه را فراهم میکند و از آسیب به اجزای حساس جلوگیری میکند.
مشخصات فنی:
- نوع: مبدل سطح منطقی
- تعداد کانالها: ۴ کانال دوطرفه
- چیپ اصلی: BSS138 (MOSFET)
- ولتاژ طرف بالا (HV): ۳.۳V تا ۵V
- ولتاژ طرف پایین (LV): ۱.۸V تا ۳.۳V
- محدوده سطح منطقی: ۲.۸V ~ ۶V
- جریان خروجی اوج: ۱.۲ آمپر
- تعداد پینها: ۱۲ پین
- جهت تبدیل: دوطرفه (HV ↔ LV)
- ابعاد: ۱۲.۷ × ۱۵.۲ × ۲.۵ میلیمتر
ویژگیها:
- اتصال ایمن و جلوگیری از آسیب به اجزای حساس
- سازگاری با میکروکنترلرها، سنسورها و نمایشگرها
- قابلیت انتقال سیگنال در هر دو جهت
- ابعاد کوچک و نصب آسان
نکات کاربردی:

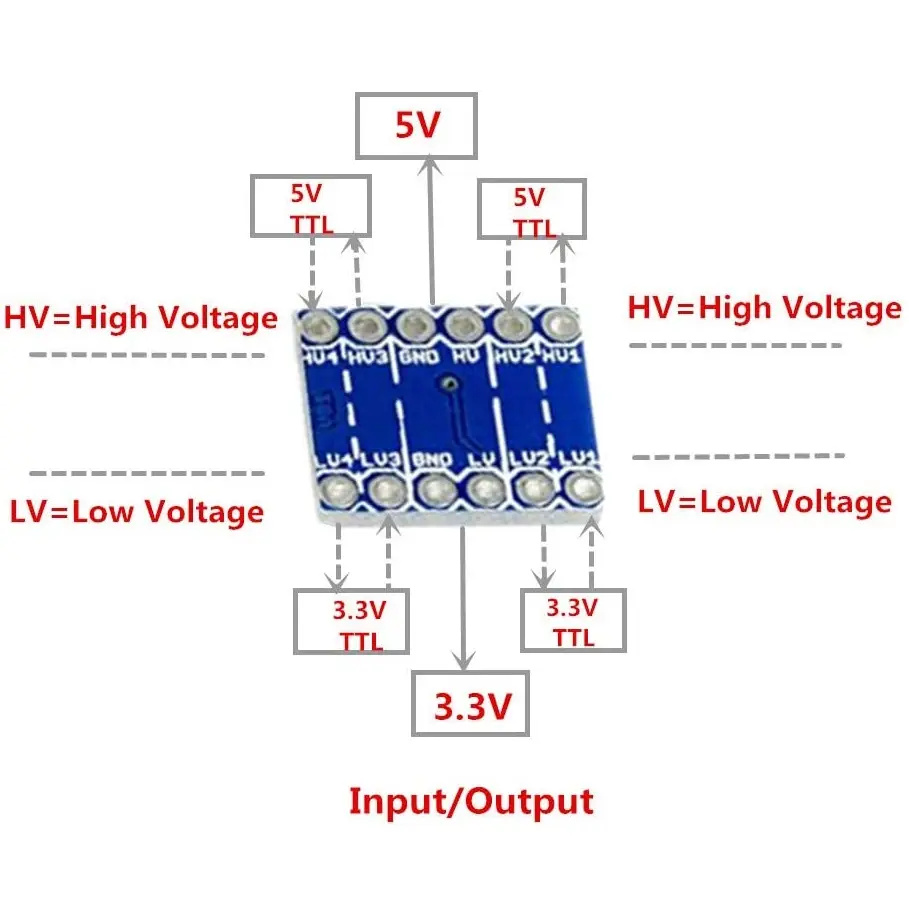

- طرف HV و LV را به درستی شناسایی کرده و اتصالات را به درستی برقرار کنید.
- برای مثال، جهت اتصال آردوینو و ESP8266: پایه سیگنال آردوینو به HV1 و پایه سیگنال ESP8266 به LV1 متصل میشود.
- زمینهای هر دو سمت را به پایههای GND مربوطه متصل کنید.
هشدار:
- از اتصال اشتباه ولتاژها خودداری کنید، زیرا ممکن است به ماژول یا دستگاههای متصل آسیب برسد.
- پیش از اعمال برق، اتصالات را با دقت بررسی نمایید.
این ماژول با اندازه کوچک، عملکرد قابل اعتماد و امکان تبدیل ولتاژ دوطرفه، انتخابی مناسب برای پروژههای الکترونیکی با ولتاژهای مختلط است.
مشخصات فنی
| وزن | 0.012 کیلوگرم |
|---|---|
| نوع |
مبدل سطح منطقی |
| تعداد کانالها |
۴ کانال دوطرفه |
| چیپ اصلی |
BSS138 (MOSFET) |
| ولتاژ طرف بالا (HV) |
۳.۳V تا ۵V |
| ولتاژ طرف پایین (LV) |
۱.۸V تا ۳.۳V |
| محدوده سطح منطقی |
۲.۸V ~ ۶V |
| جریان خروجی اوج |
۱.۲ آمپر |
| تعداد پینها |
۱۲ پین |
| جهت تبدیل |
دوطرفه (HV ↔ LV) |
| ابعاد |
۱۲.۷ × ۱۵.۲ × ۲.۵ میلیمتر |
